带标识翘板式船型电源关闭按钮三维设计

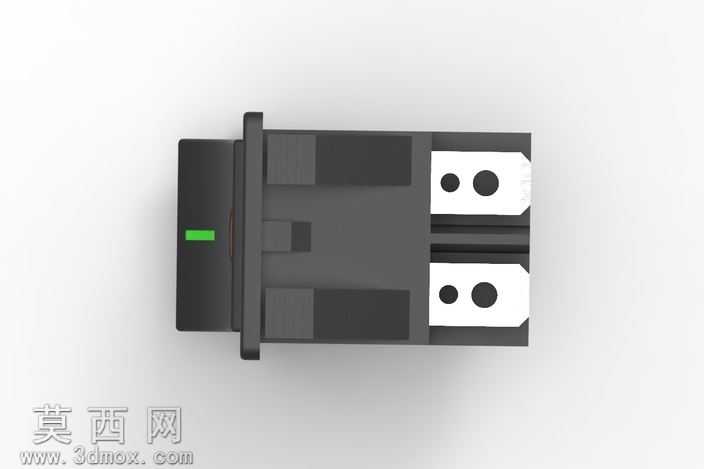

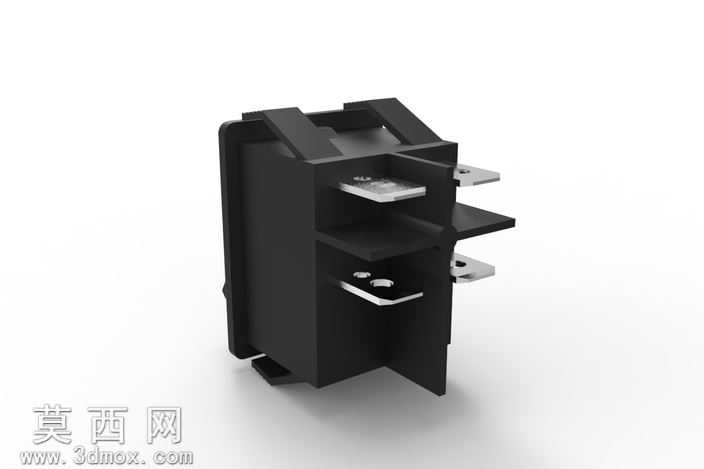

本作品为翘板式船型电源关闭按钮的三维建模成果，建模过程严格遵循实物测绘的尺寸比例，在主流三维建模软件中完成全参数化结构搭建，完整还原了该类按钮的所有功能结构与外观细节。建模初期先完成主体基座的轮廓绘制，通过拉伸、切除等基础特征构建出黑色绝缘壳体的整体外形，壳体边缘做了符合注塑工艺要求的圆角过渡，避免尖锐棱角带来的加工与使用风险，同时精准还原了壳体两侧用于卡入安装面板的弹性卡扣结构，卡扣的倾斜角度、限位凸起尺寸都按照实际装配公差进行参数设定，保证模型可直接用于装配干涉验证。按键操作面的建模重点还原了翘板的弧形曲面，通过曲面放样、曲率连续调整让按键表面的弧度贴合手指按压的人体工学角度，按压接触区域的曲面做了微凹处理，提升操作时的触感贴合度；按键表面的标识采用凸面浮雕特征制作，红色环形断电标识、绿色竖线通电标识的凸起高度控制在0.2mm，既保证标识的辨识度，又不会因凸起过高影响按键的按压行程。后端的接电插片采用薄壁拉伸特征制作，插片的厚度、插入深度、间距都按照通用接插件的标准尺寸设定，插片与壳体内部的连接位置做了加强筋结构还原，模拟实际产品中插片的固定强度。材质渲染阶段，壳体与按键部分采用哑光黑色阻燃塑料材质，调整材质的粗糙度、漫反射参数还原普通工程塑料的哑光质感，避免过度反光带来的失真；表面标识分别赋予红色、绿色的半哑光塑料材质，色彩饱和度调整到与实物标识一致的视觉效果；金属插片部分赋予镀镍金属材质，设置合适的金属反射率、轻微的表面划痕纹理，还原五金接插件的真实金属质感。内部结构建模还原了按键翘板的转动支点、按压复位的限位结构，虽然未做内部弹片、触点的全细节拆解，但外部所有装配、外观结构都做到1:1还原，模型可用于电气面板的装配布局设计、产品宣传渲染图制作、开关类产品的结构参考设计，整体建模过程注重工艺合理性与结构准确性，所有特征都保留参数化编辑属性，可根据不同的安装尺寸需求快速调整模型参数，适配不同规格的面板安装场景。
