工业级两用开口梅花组合扳手三维设计

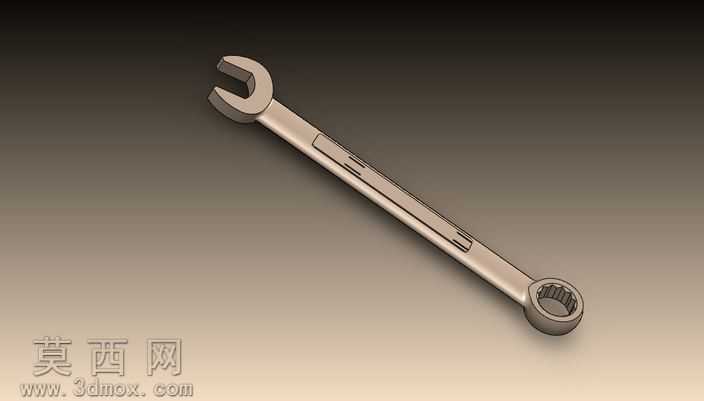

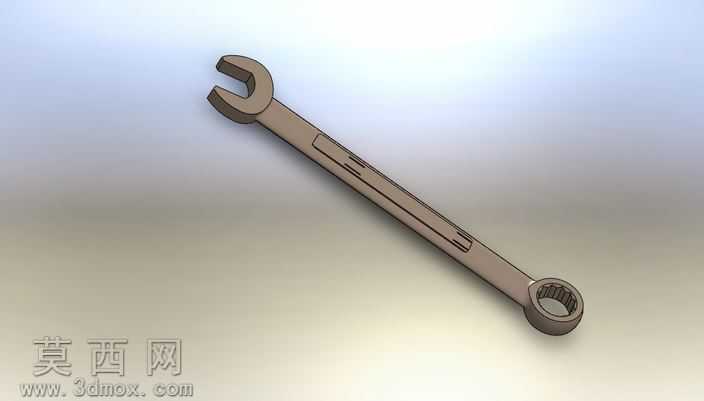

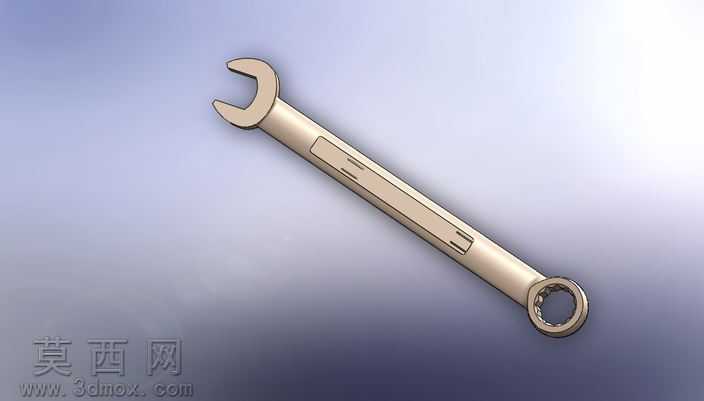

本作品为工业级两用组合扳手的三维建模设计成果，建模过程严格遵循手动五金工具的行业设计规范，从结构合理性、使用实用性、外观还原度多个维度完成全流程设计。建模初期先梳理组合扳手的核心功能结构：一端为适配螺栓螺母外六角的开口扳头结构，另一端为可实现多角咬合的梅花环形扳头结构，中间为符合人体工学的长条形握持手柄，整体采用一体化金属成型的结构逻辑，无多余拼接部件，匹配实际五金工具的生产工艺要求。建模阶段以SolidWorks为核心建模工具，采用参数化草图绘制结合特征拉伸、切除、圆角过渡的方式完成主体结构搭建：首先绘制扳手整体的中心对称轮廓草图，精准标定开口端的开口尺寸、梅花端的内十二角齿形参数、手柄的长度与宽度比例，确保各部分尺寸符合通用扳手的规格标准；对开口扳头的受力接触面做角度优化，保证与紧固件侧面的贴合面积最大化，减少使用过程中的打滑风险；对梅花扳头的内齿形做均匀阵列处理，每个齿的咬合角度经过反复校准，可实现小角度转动下的紧固件操作，适配狭窄空间的作业需求。材质与渲染阶段，整体赋予哑光镀铬金属材质，还原真实五金扳手的表面处理效果：金属基底设置合理的粗糙度参数，模拟铬层表面的细微磨砂质感，边缘处添加轻微的高光反射效果，体现金属加工后的边缘光洁度；手柄表面添加两道平行的凹槽防滑纹理，既还原真实产品的防滑设计，也通过纹理细节提升模型的真实感，渲染时采用柔和的工业产品布光方案，多角度展现扳手的金属质感与结构线条，避免过强反光遮挡结构细节。结构设计层面，对手柄与两端扳头的衔接位置做圆弧过渡处理，既消除应力集中隐患，匹配实际产品的强度要求，也优化了整体握持的手感；整体厚度从扳头位置向手柄中段做渐变收窄，在保证结构强度的前提下控制整体重量，符合手动工具长时间使用的轻量化需求。整个模型的结构完全可对接后续的生产加工流程，各部分尺寸参数可根据实际使用需求调整规格，可用于五金工具产品的设计展示、虚拟装配场景搭建、维修操作模拟教学等多个场景。
