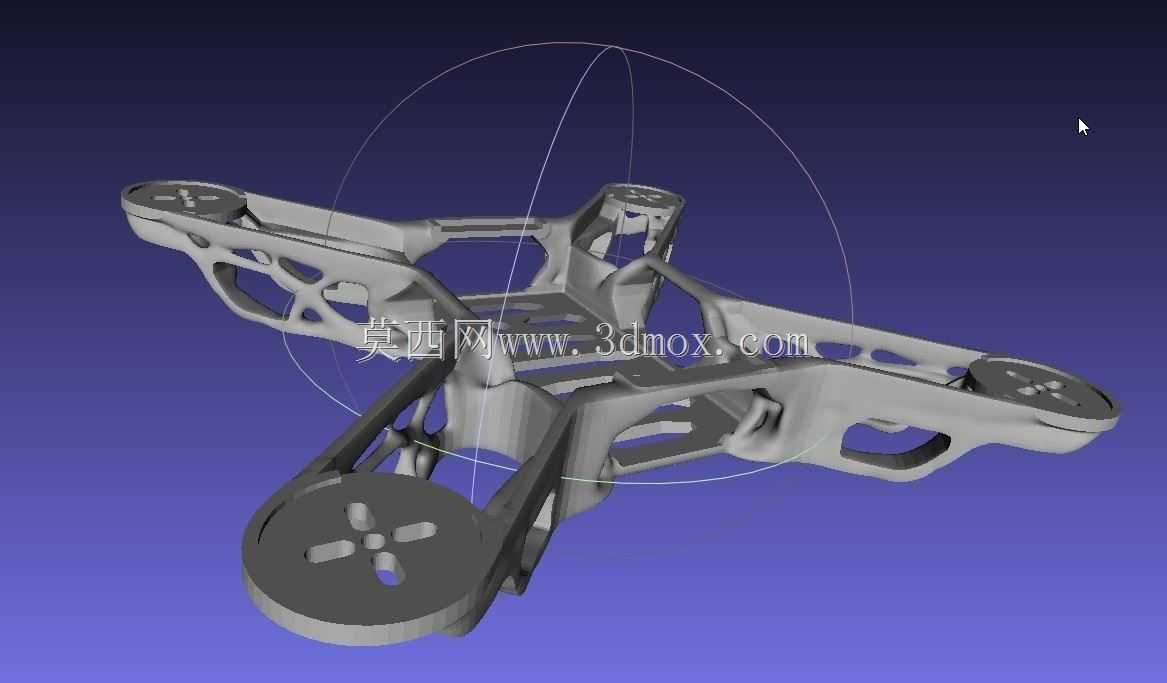

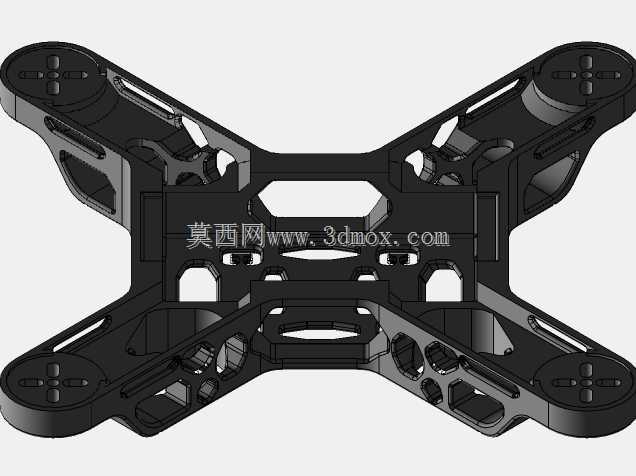

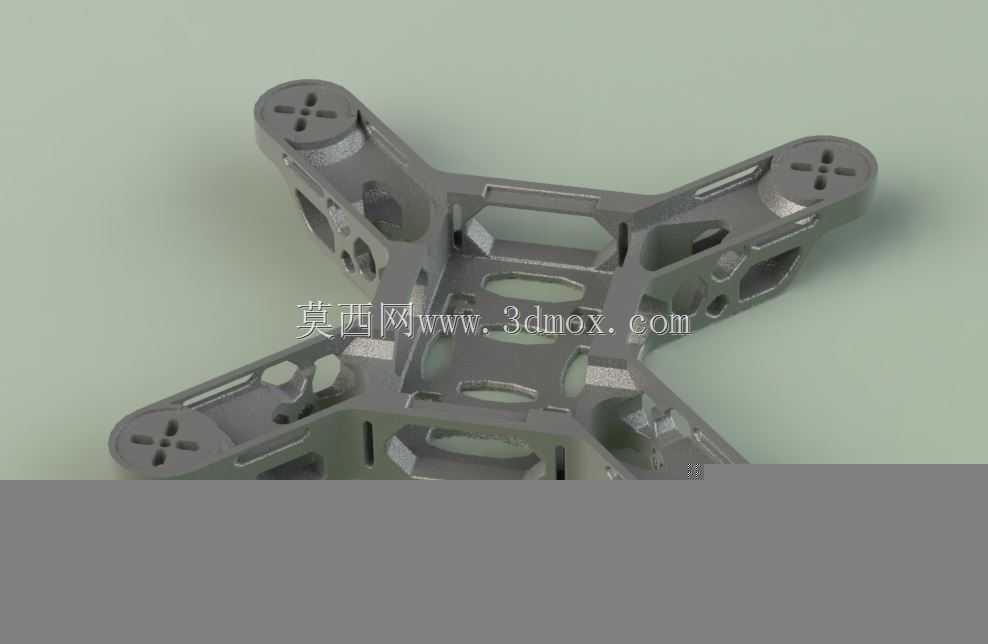

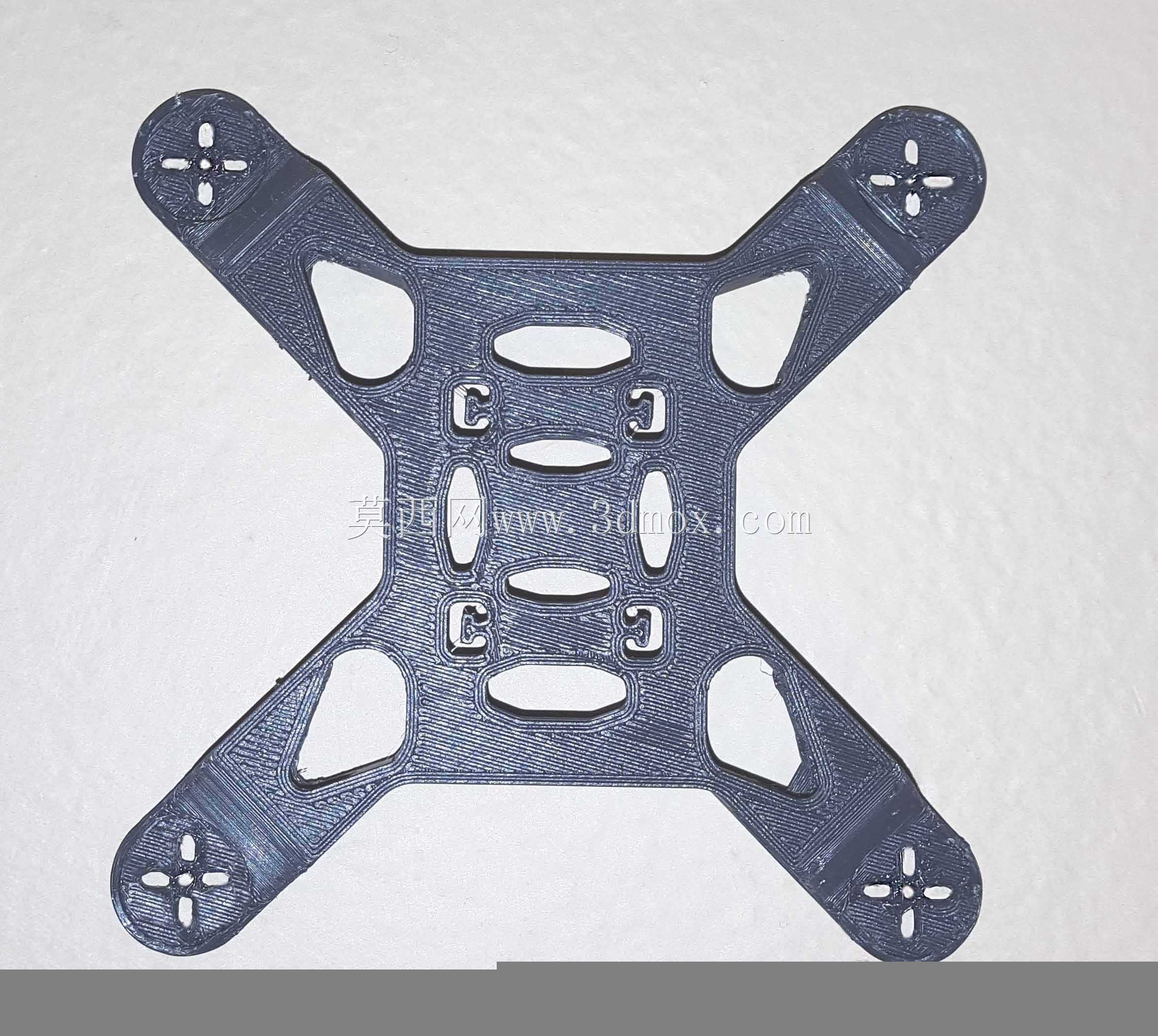

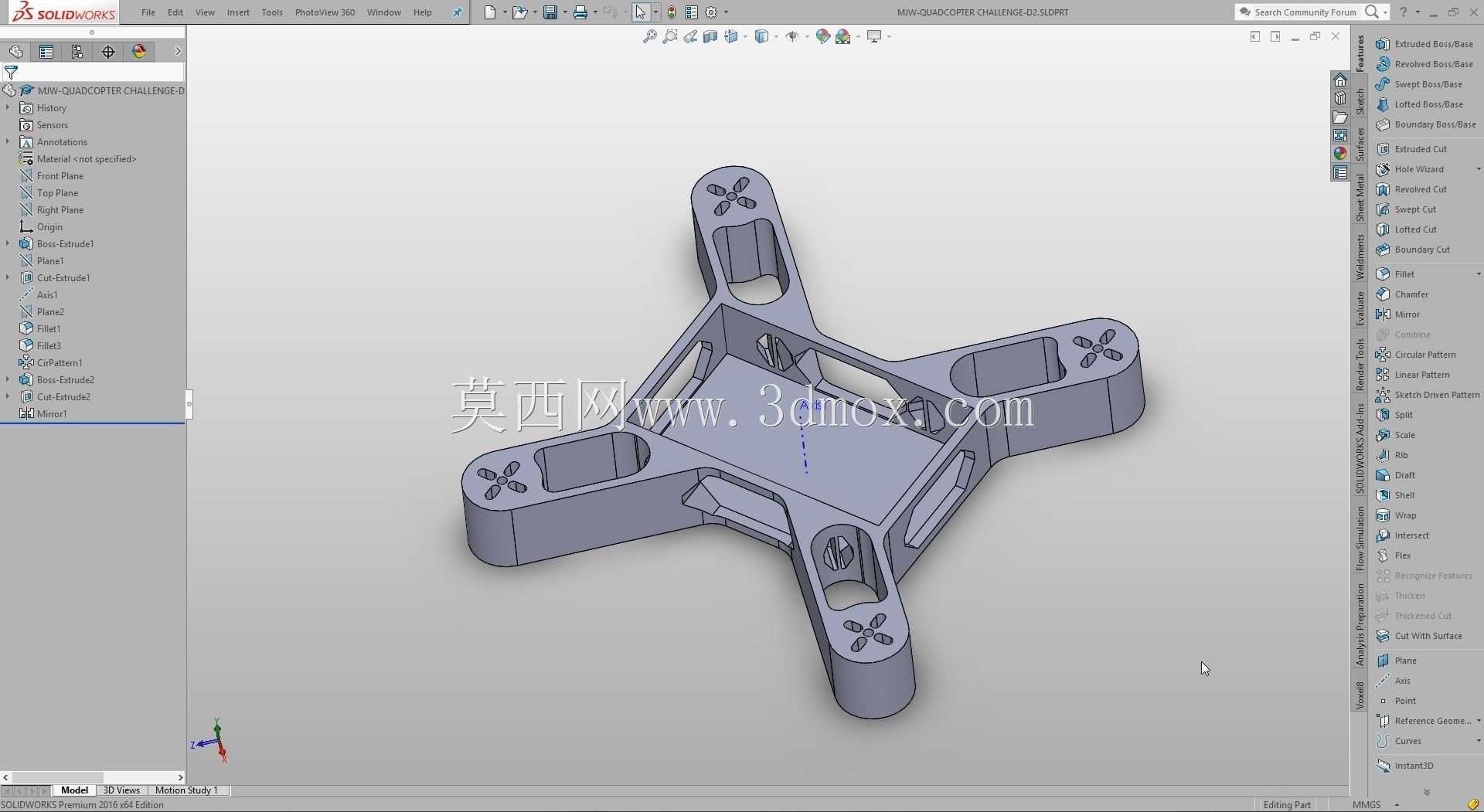

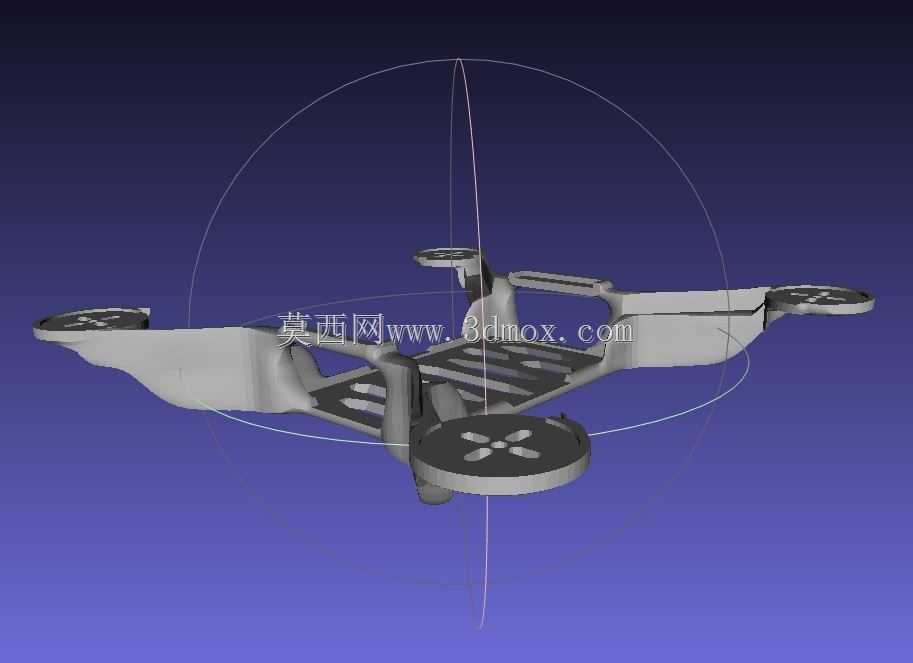

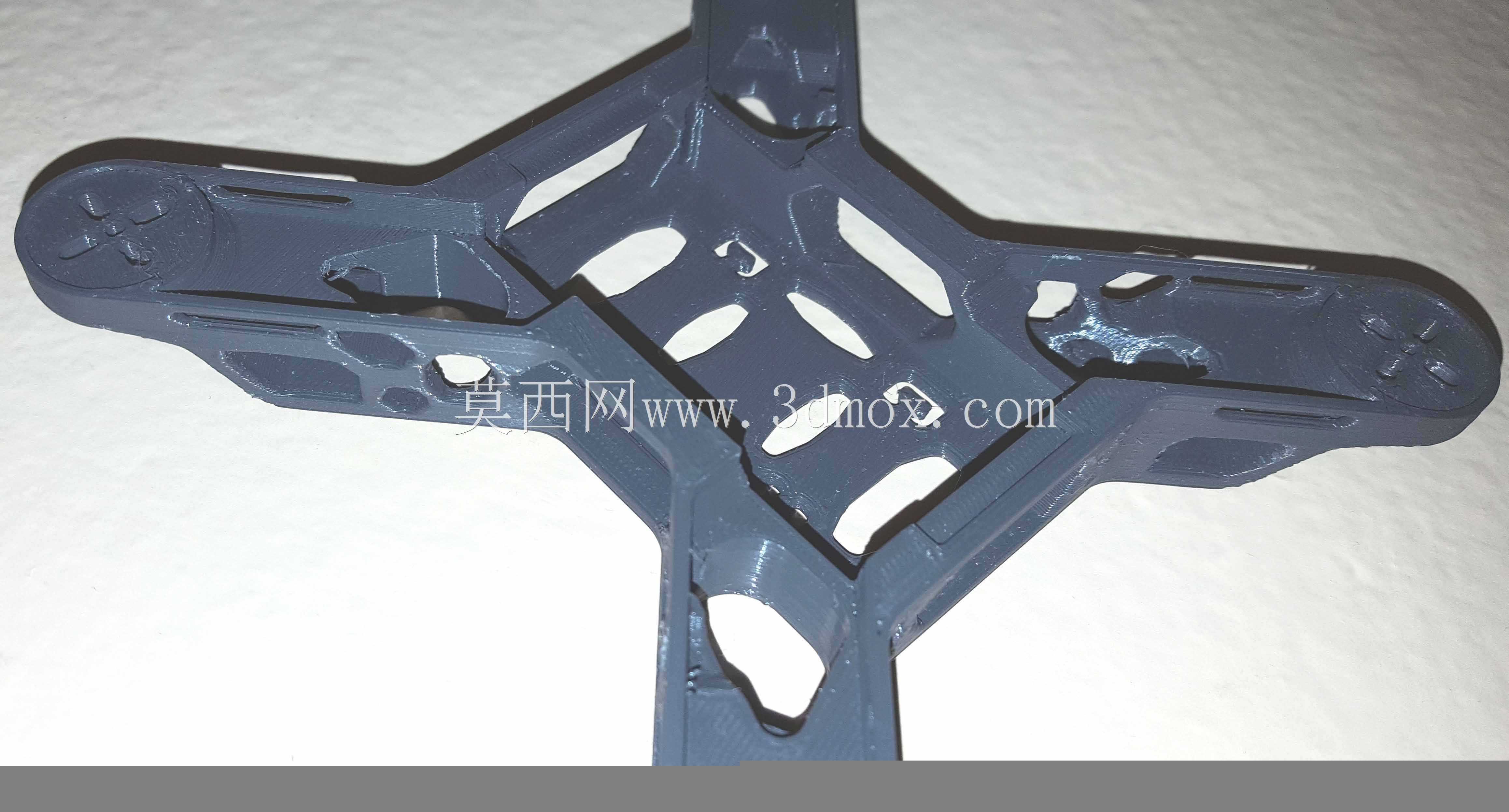

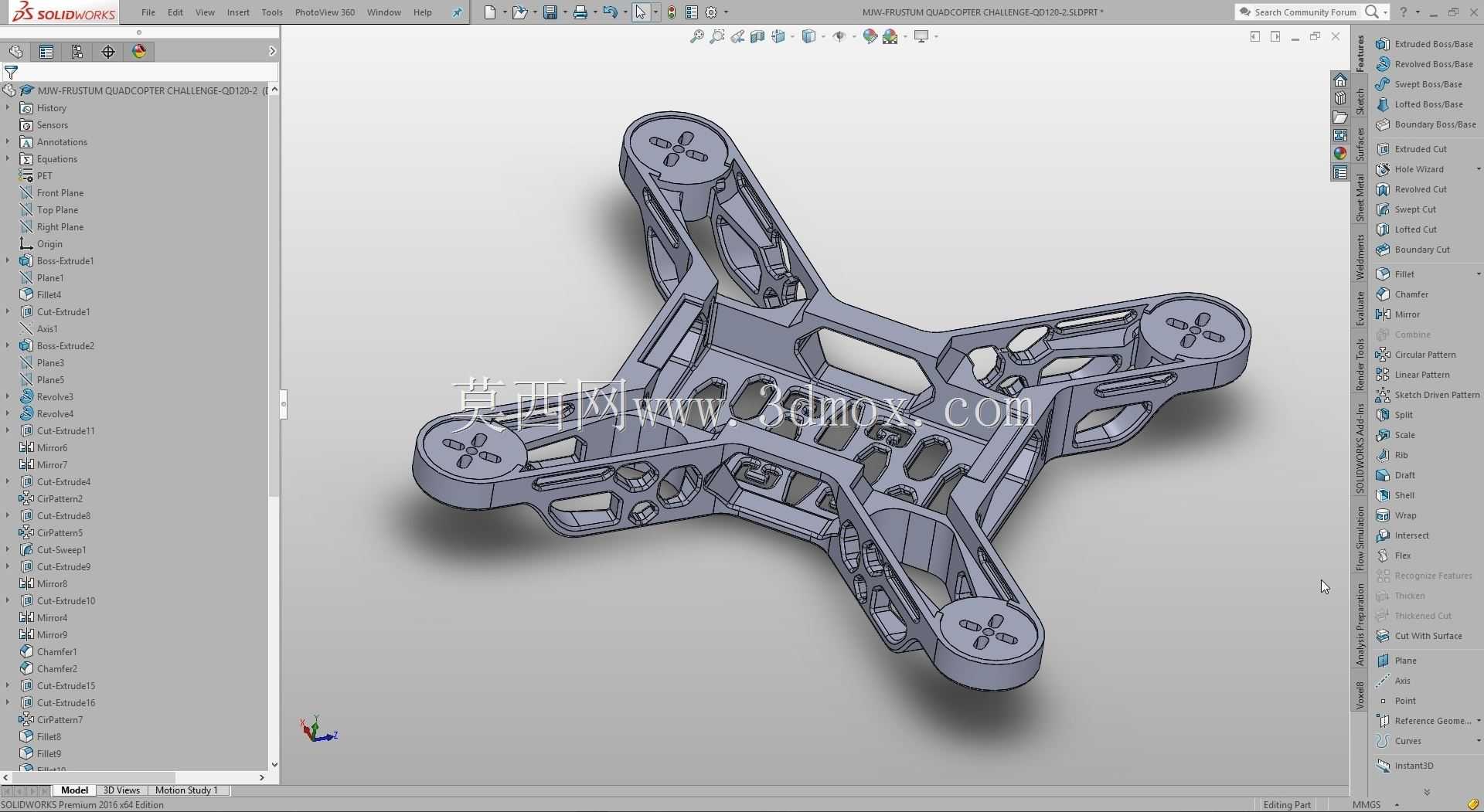

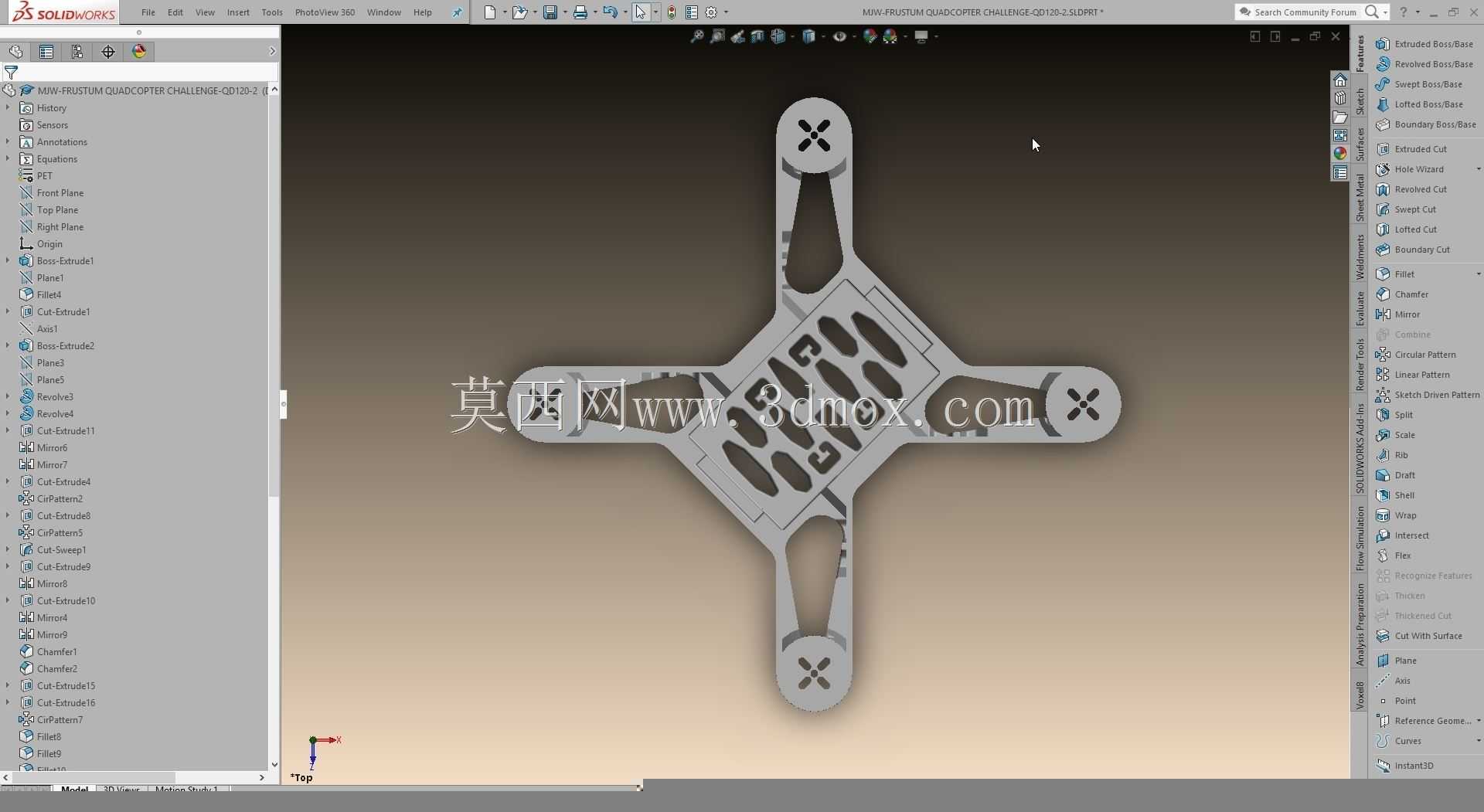

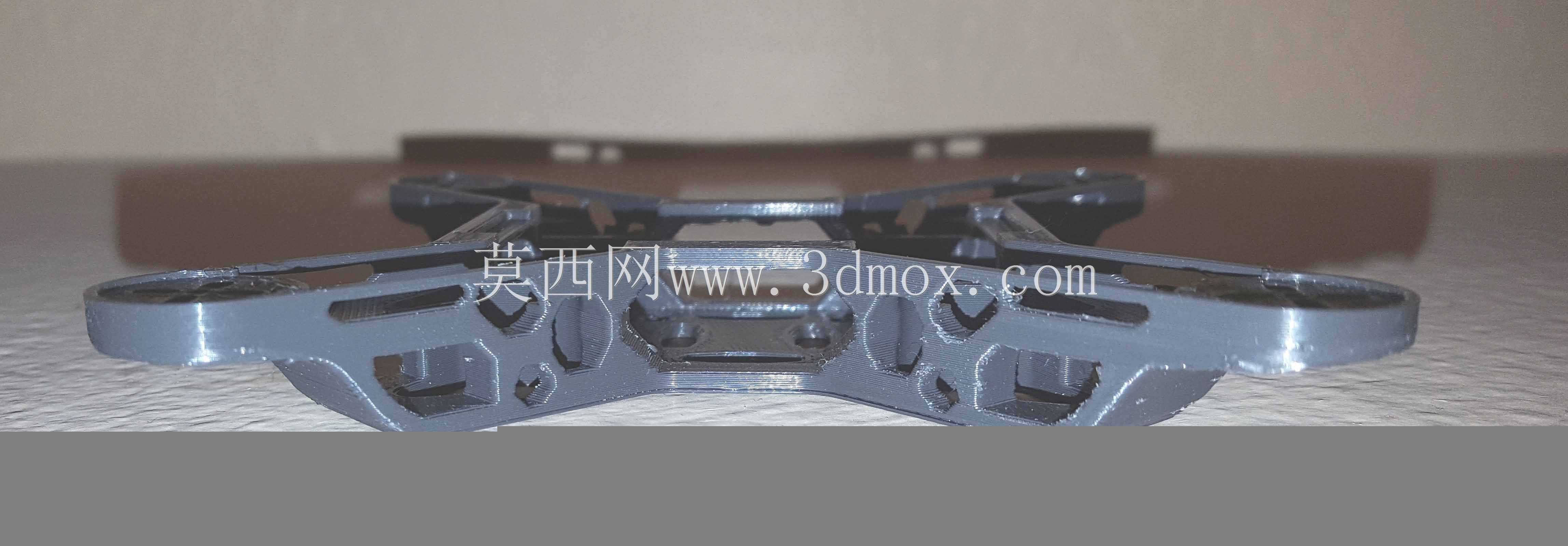

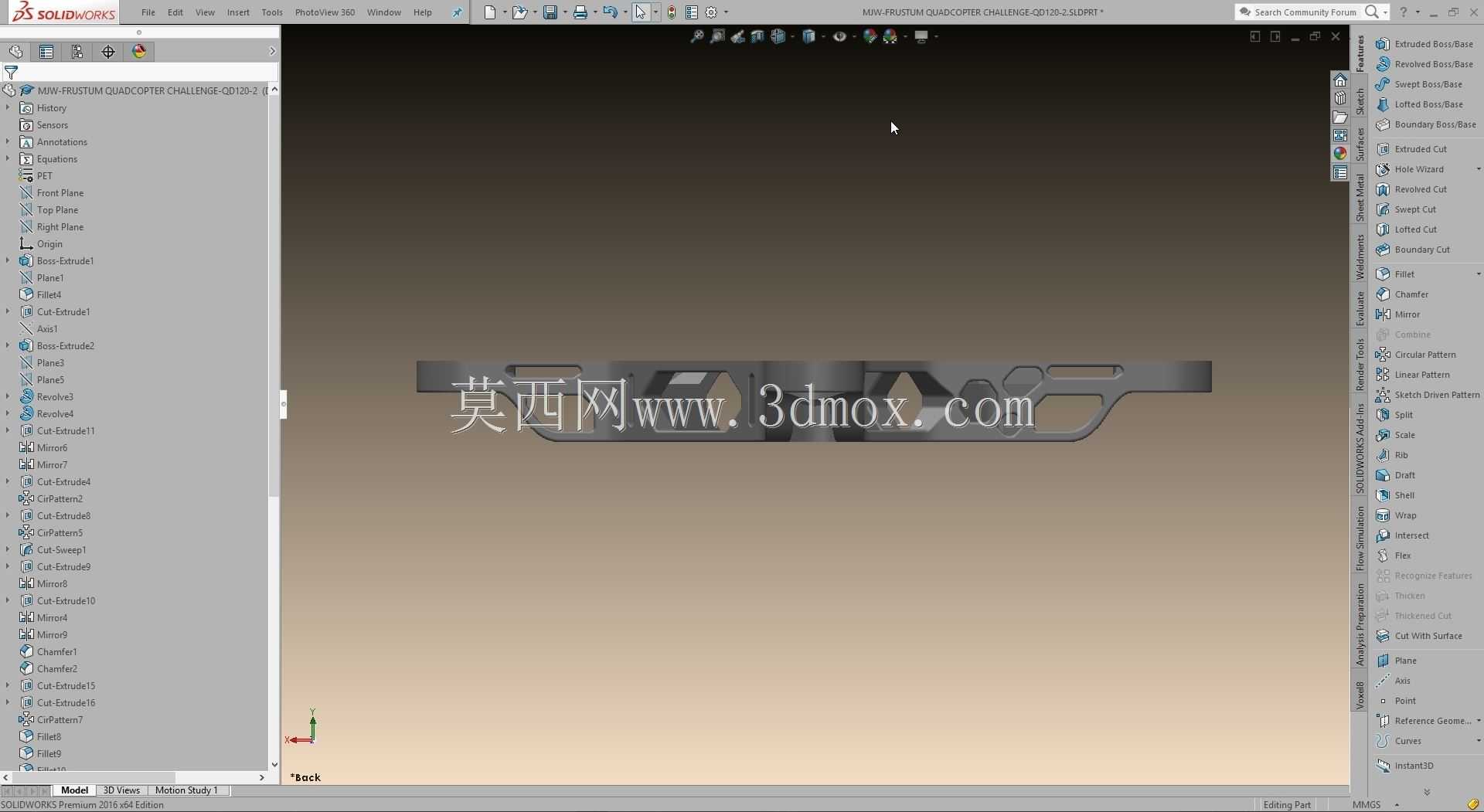

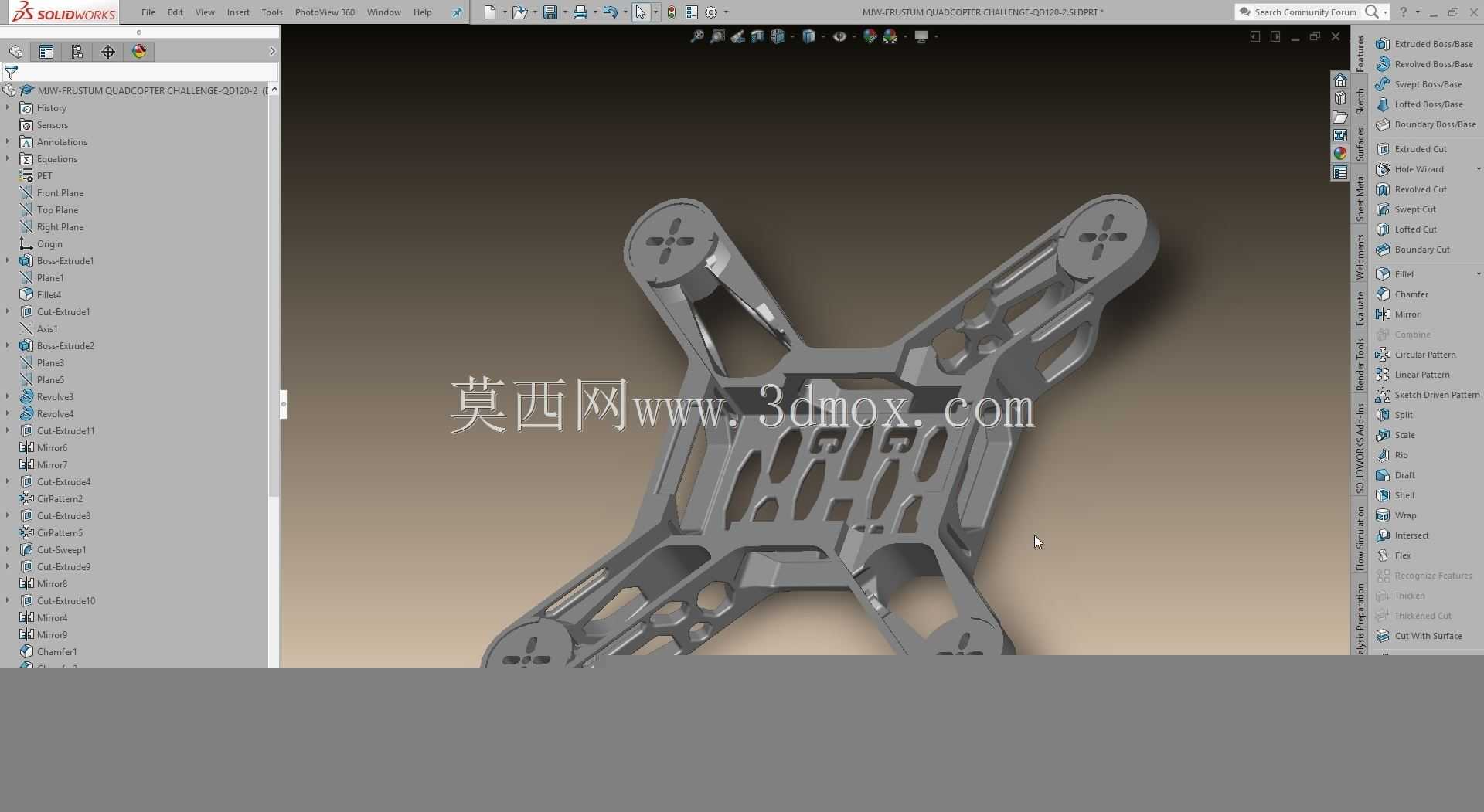

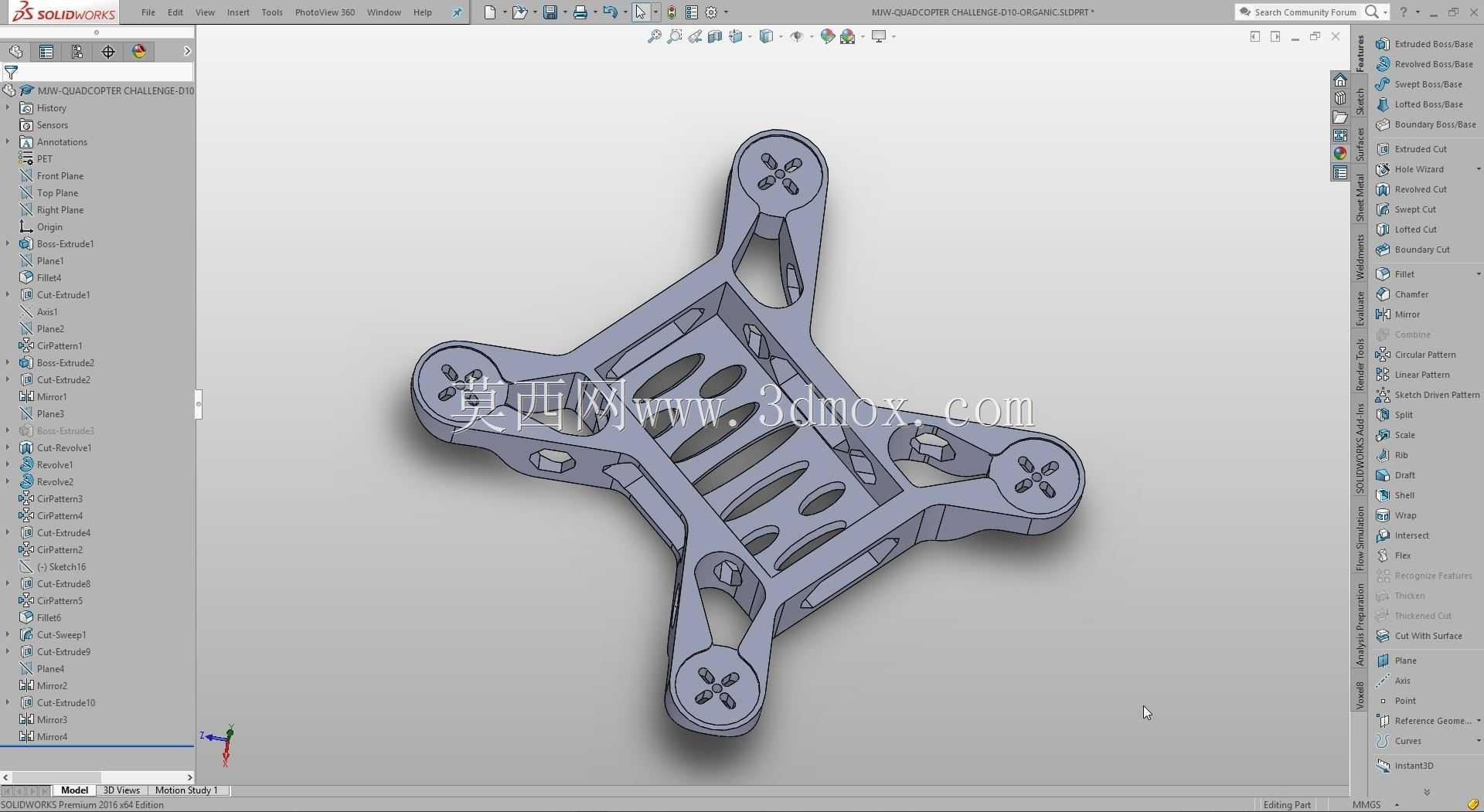

120轴距轻量化四轴穿越机机架结构

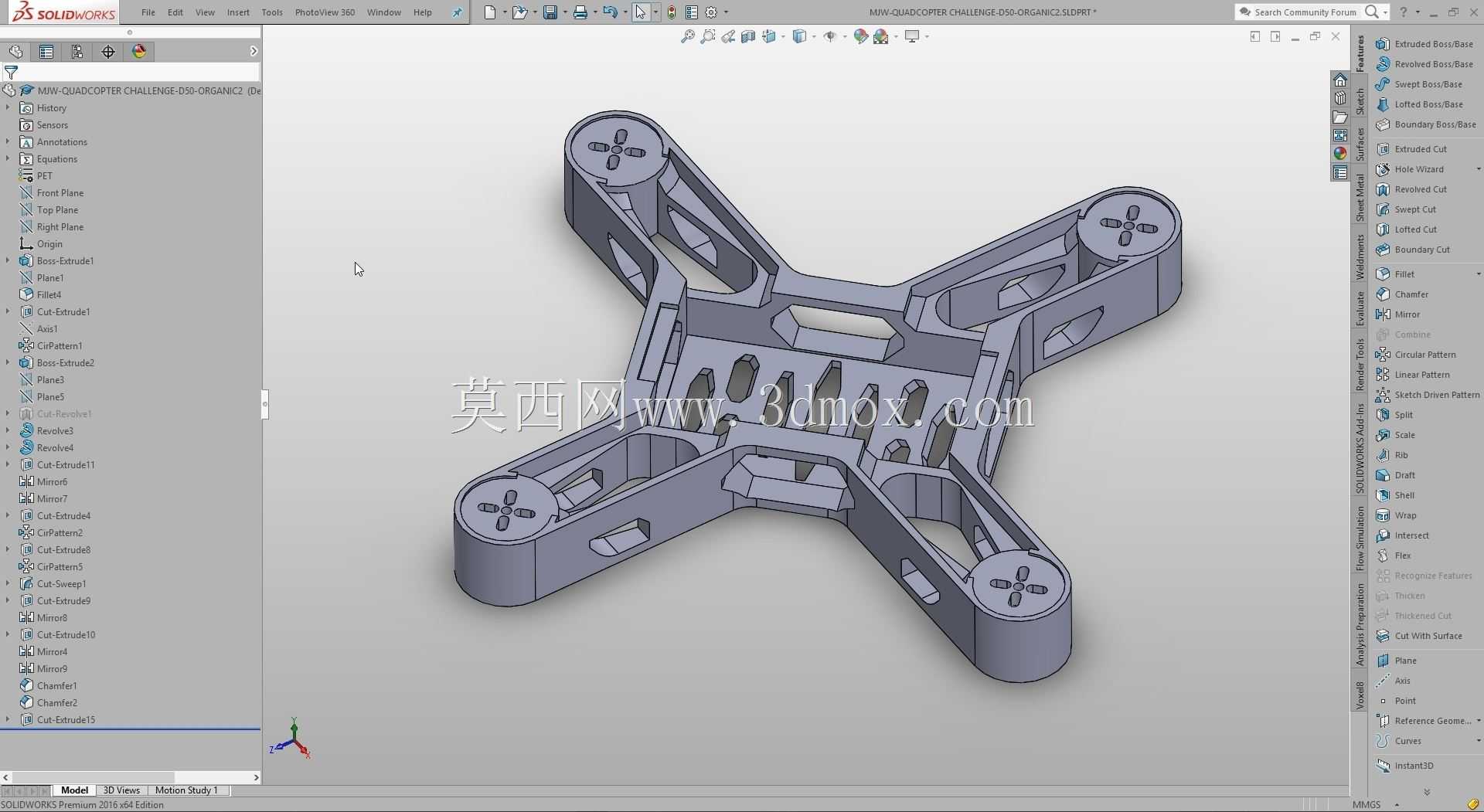

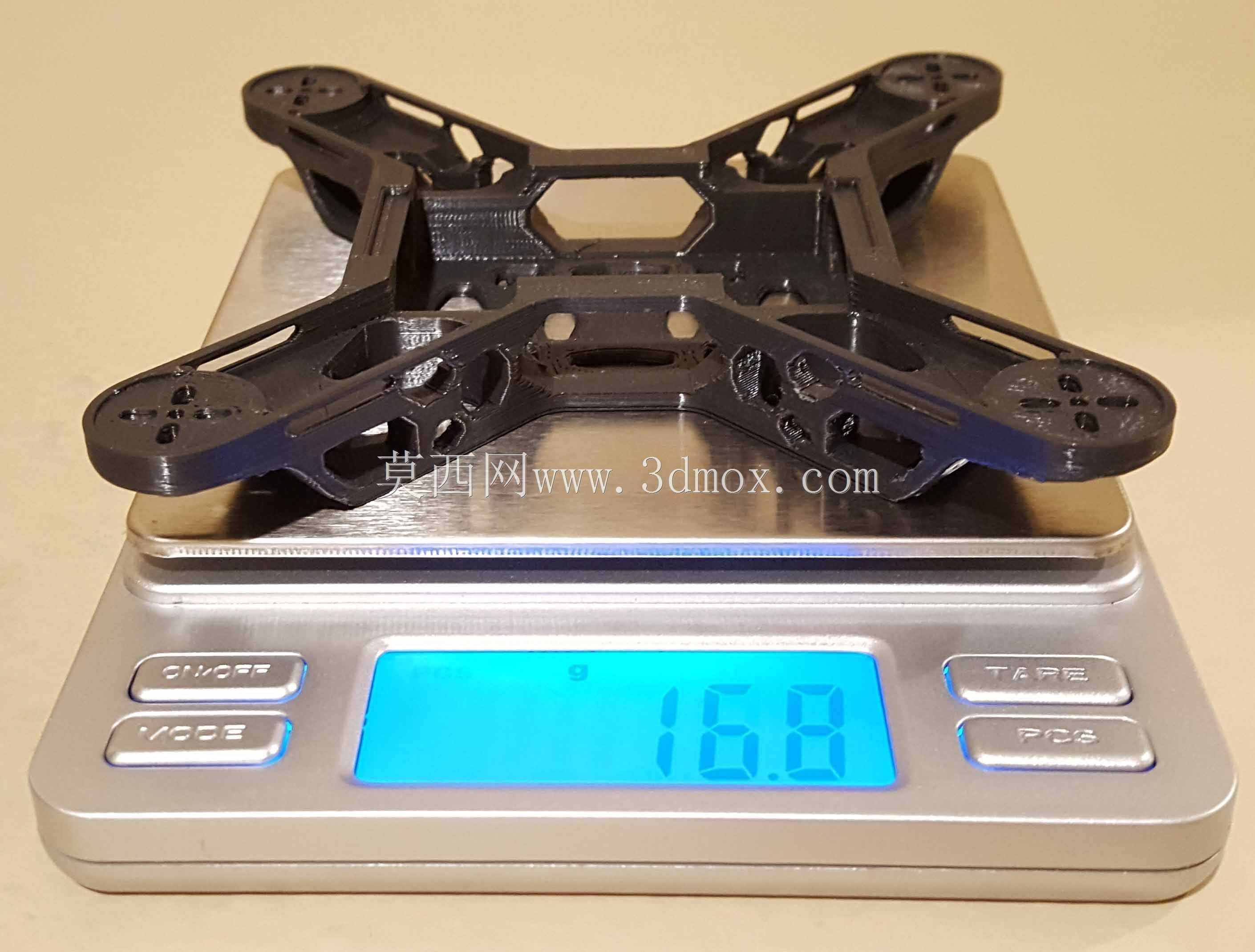

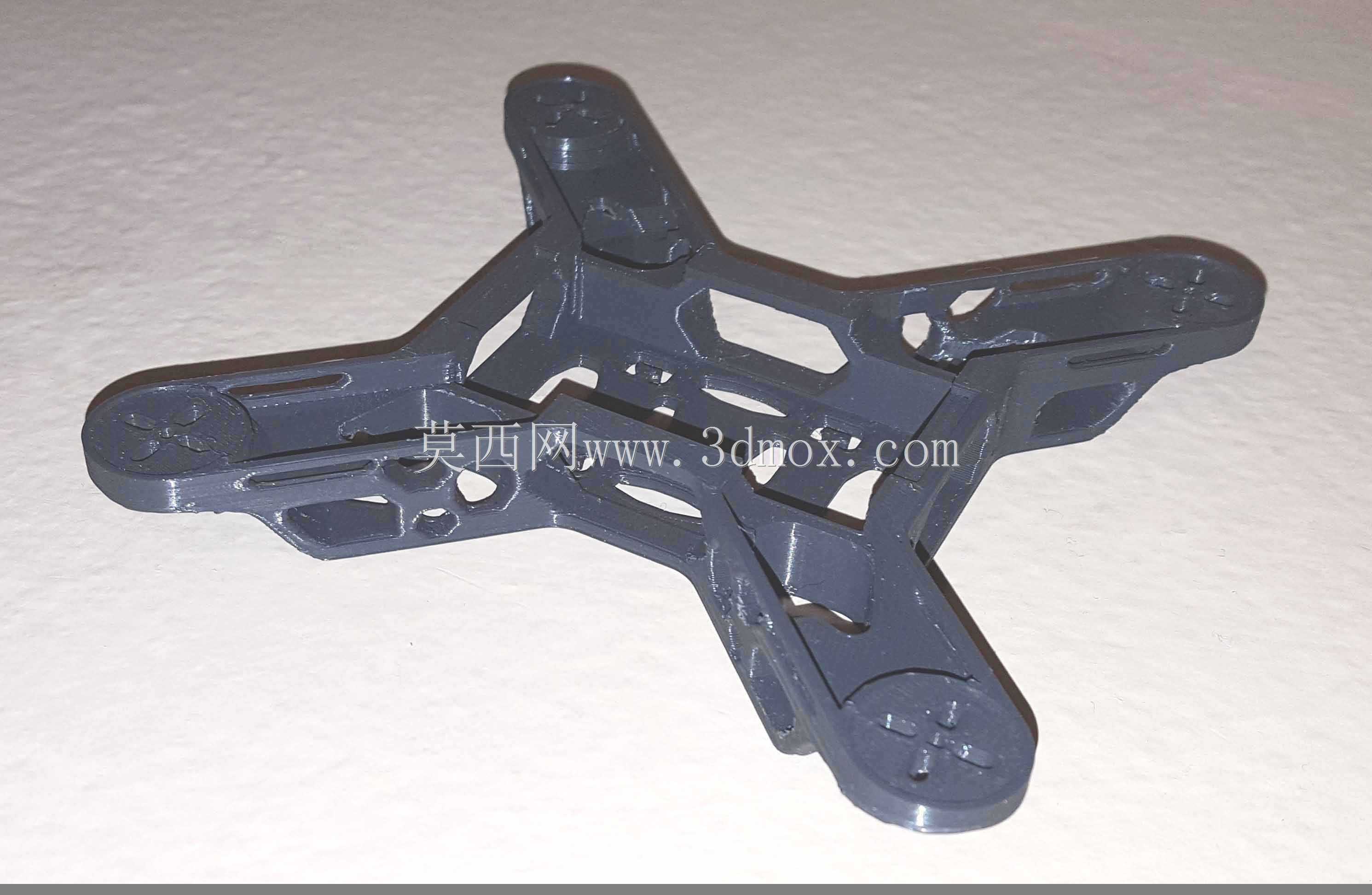

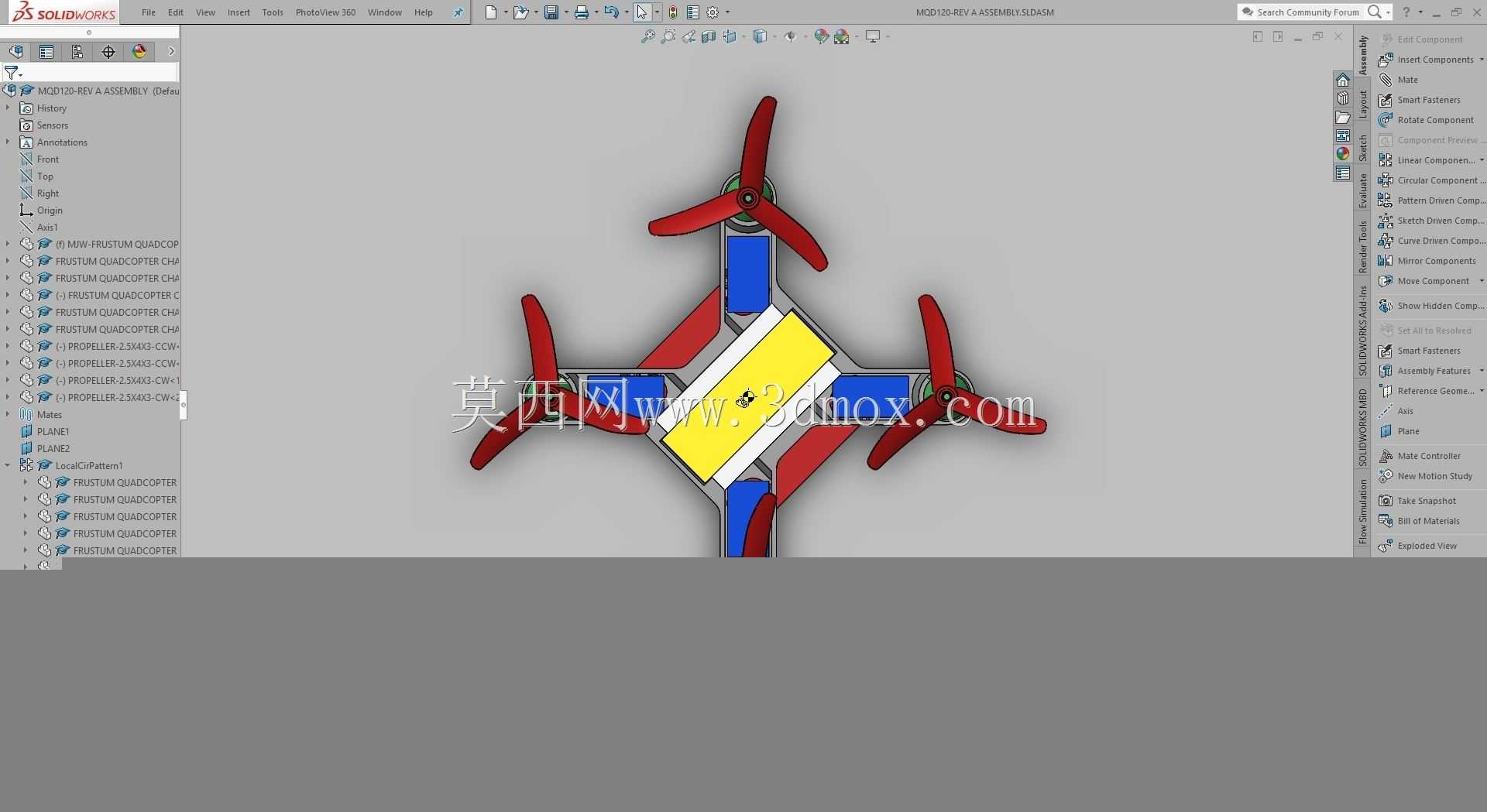

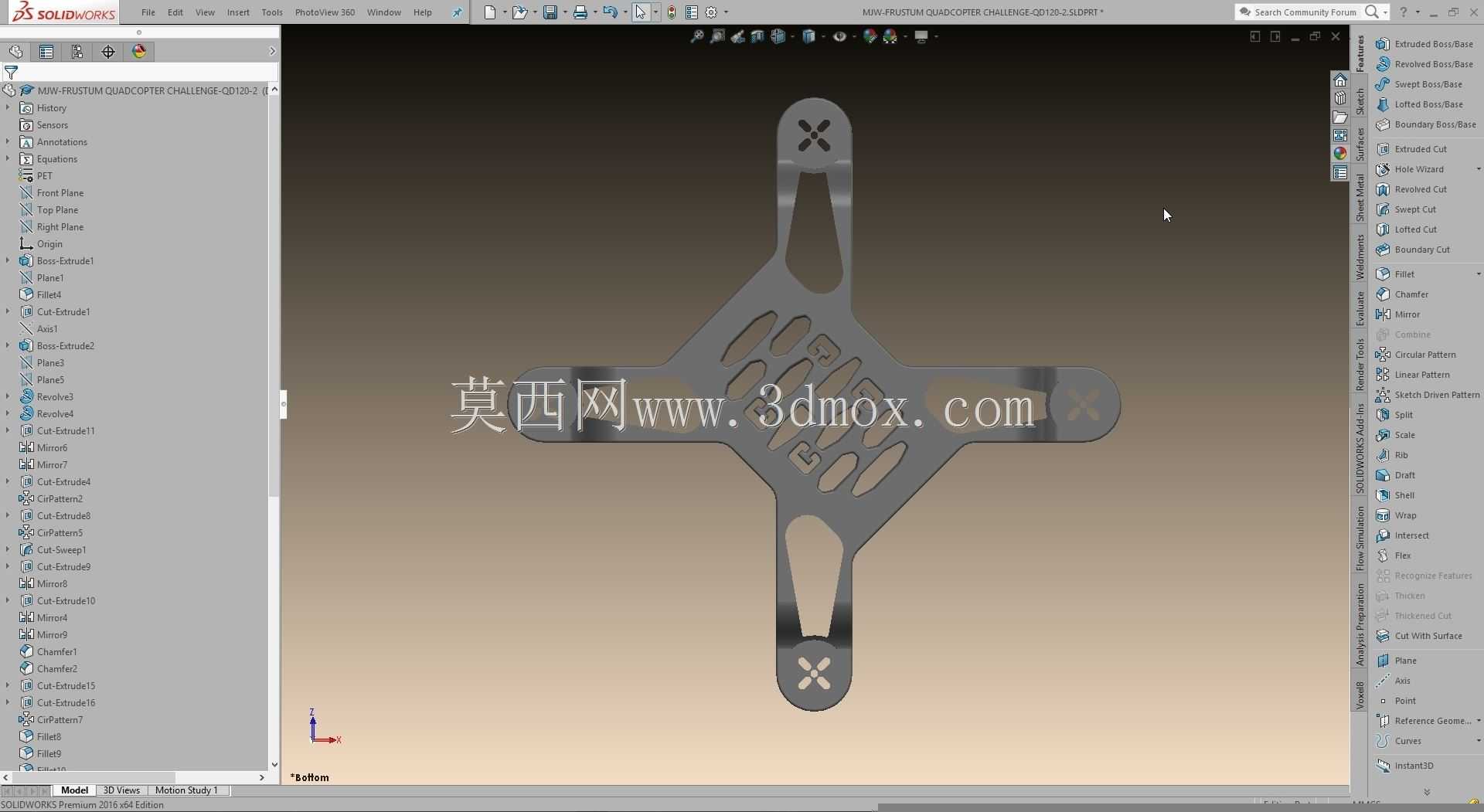

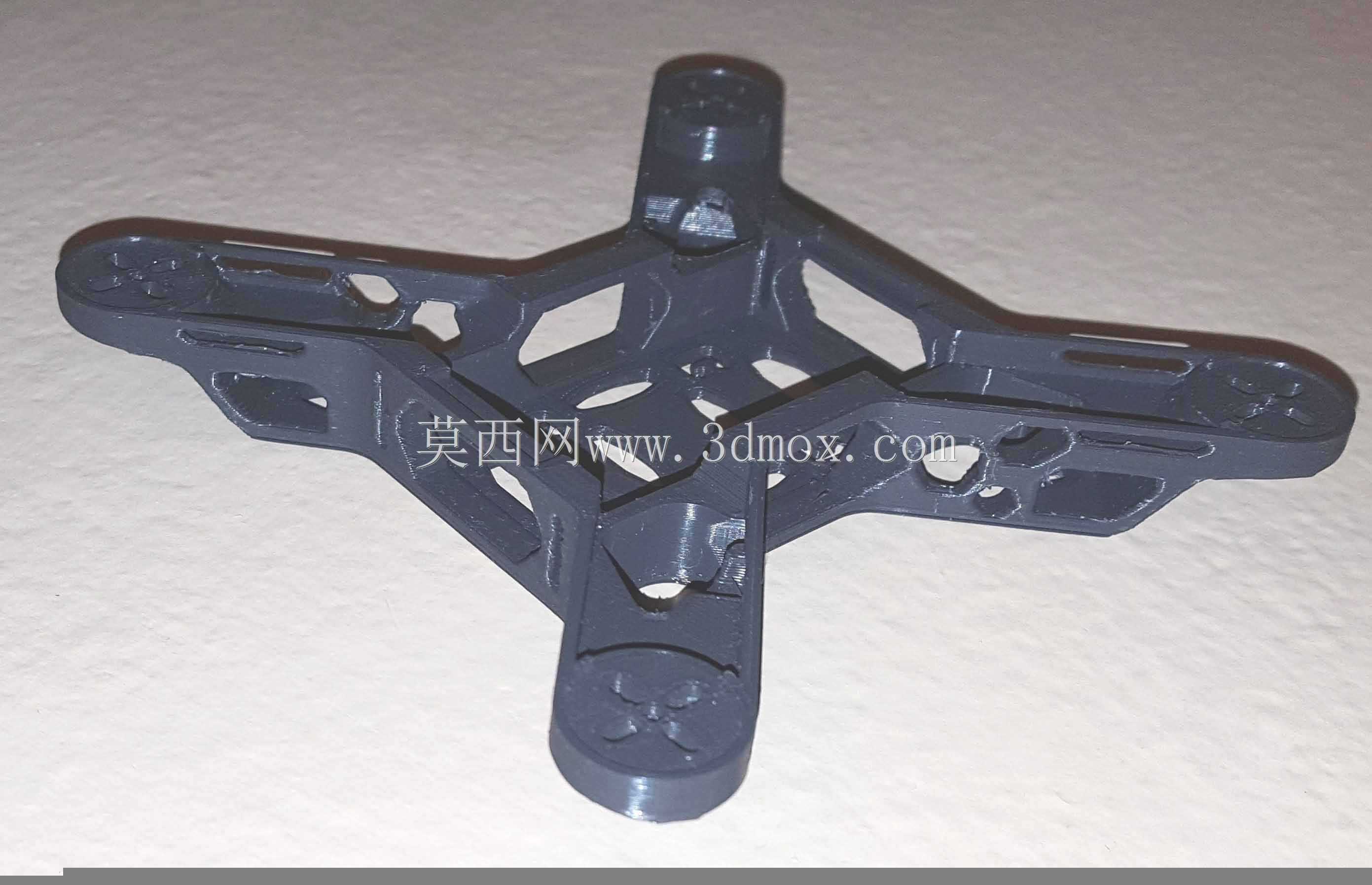

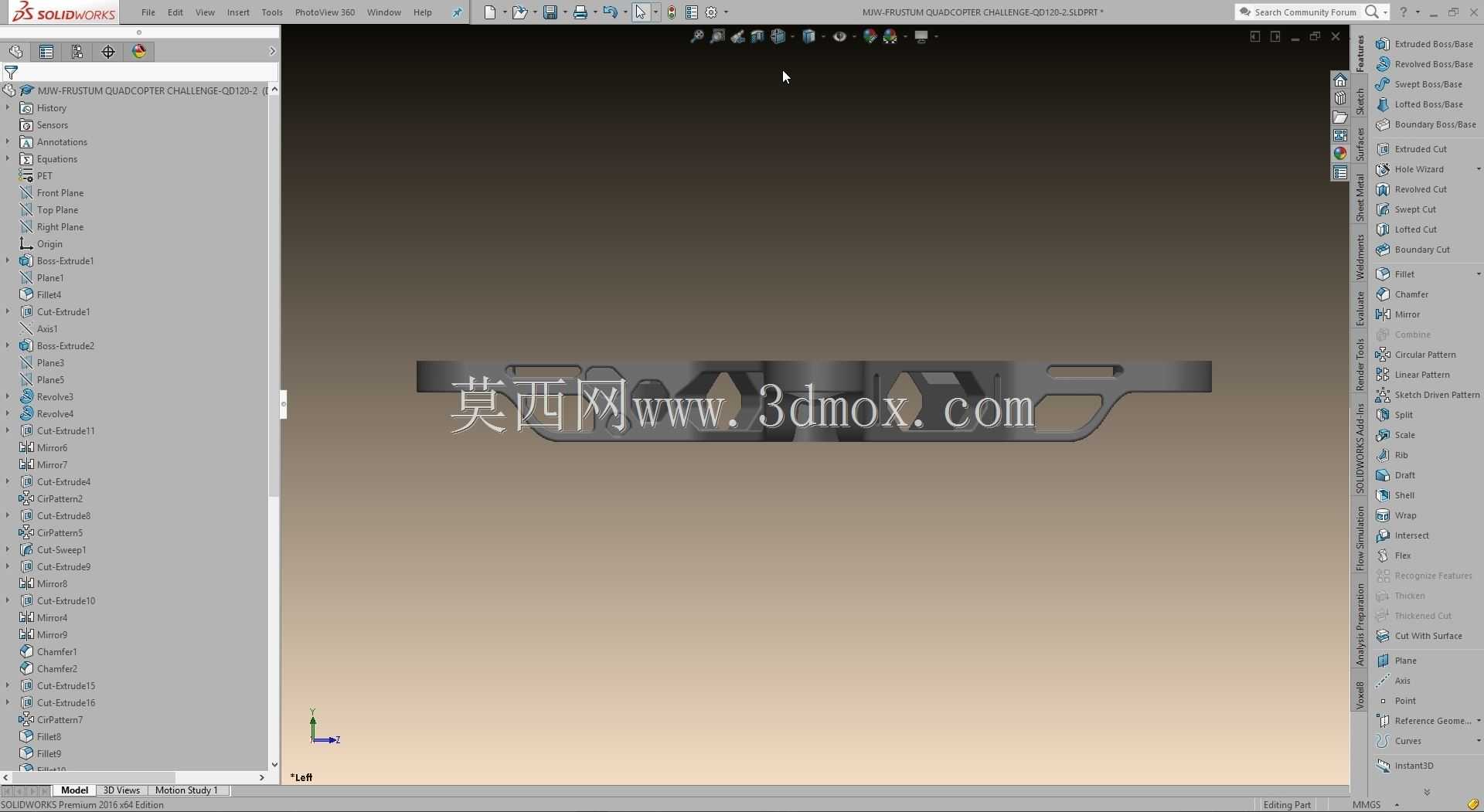

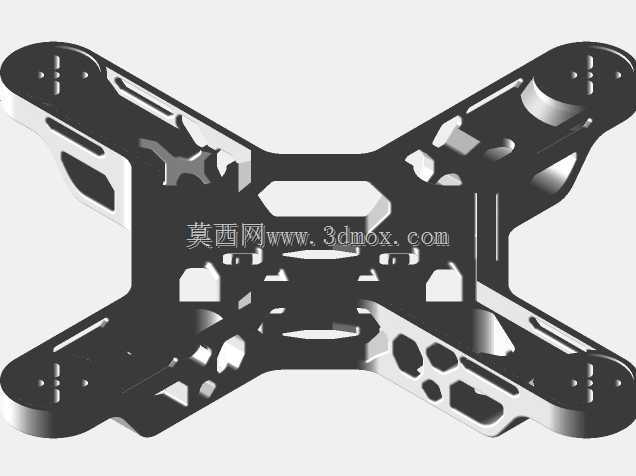

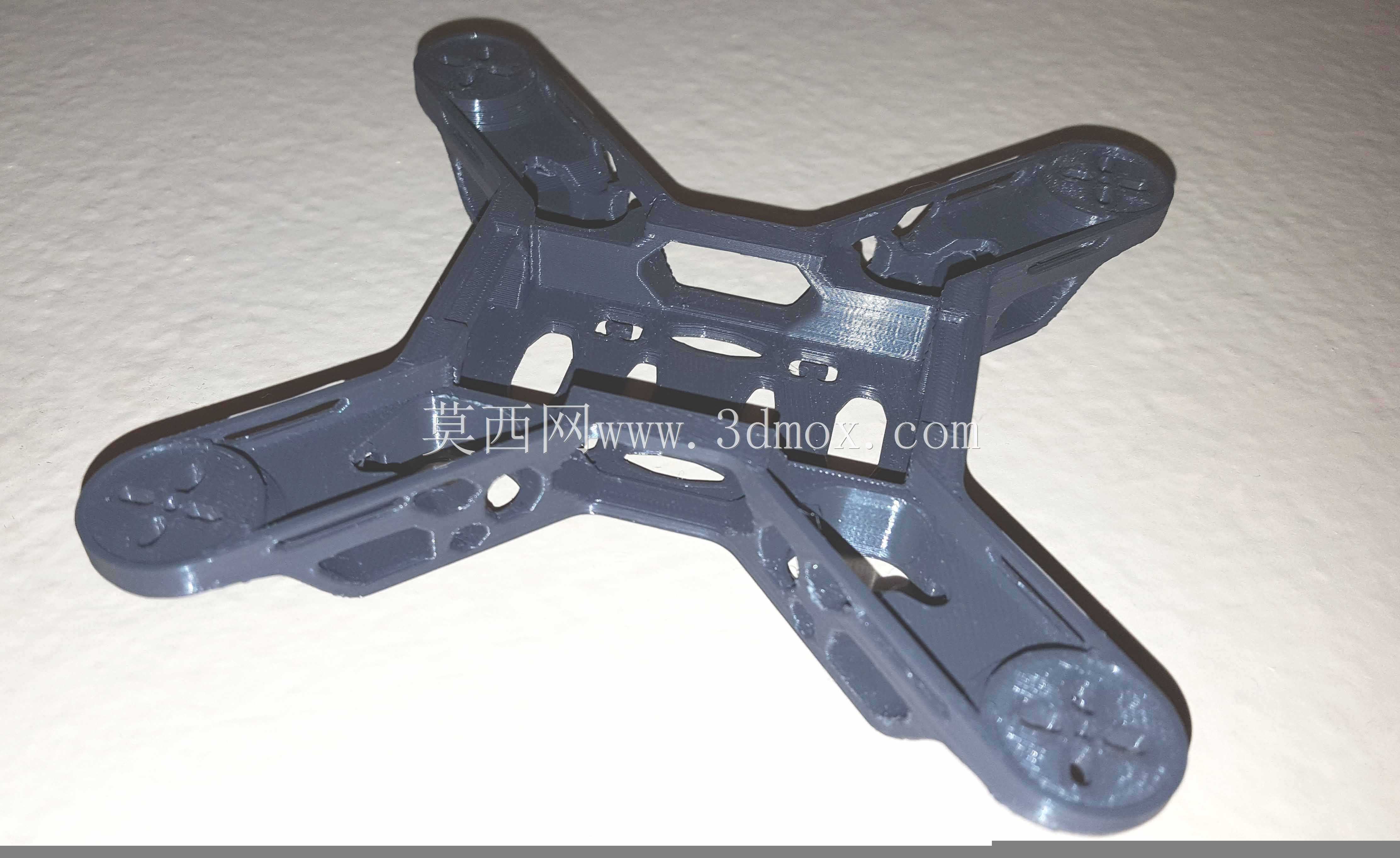

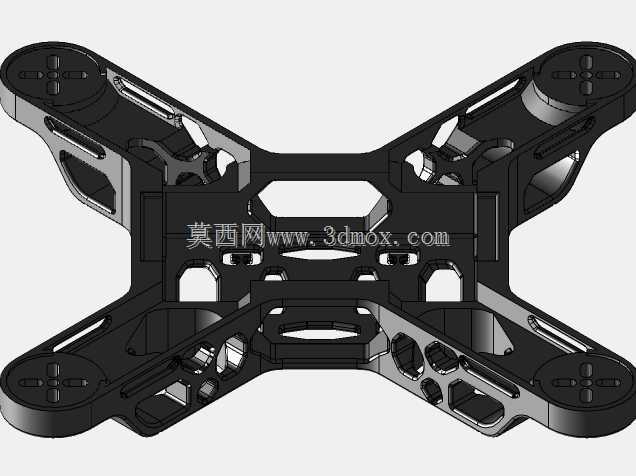

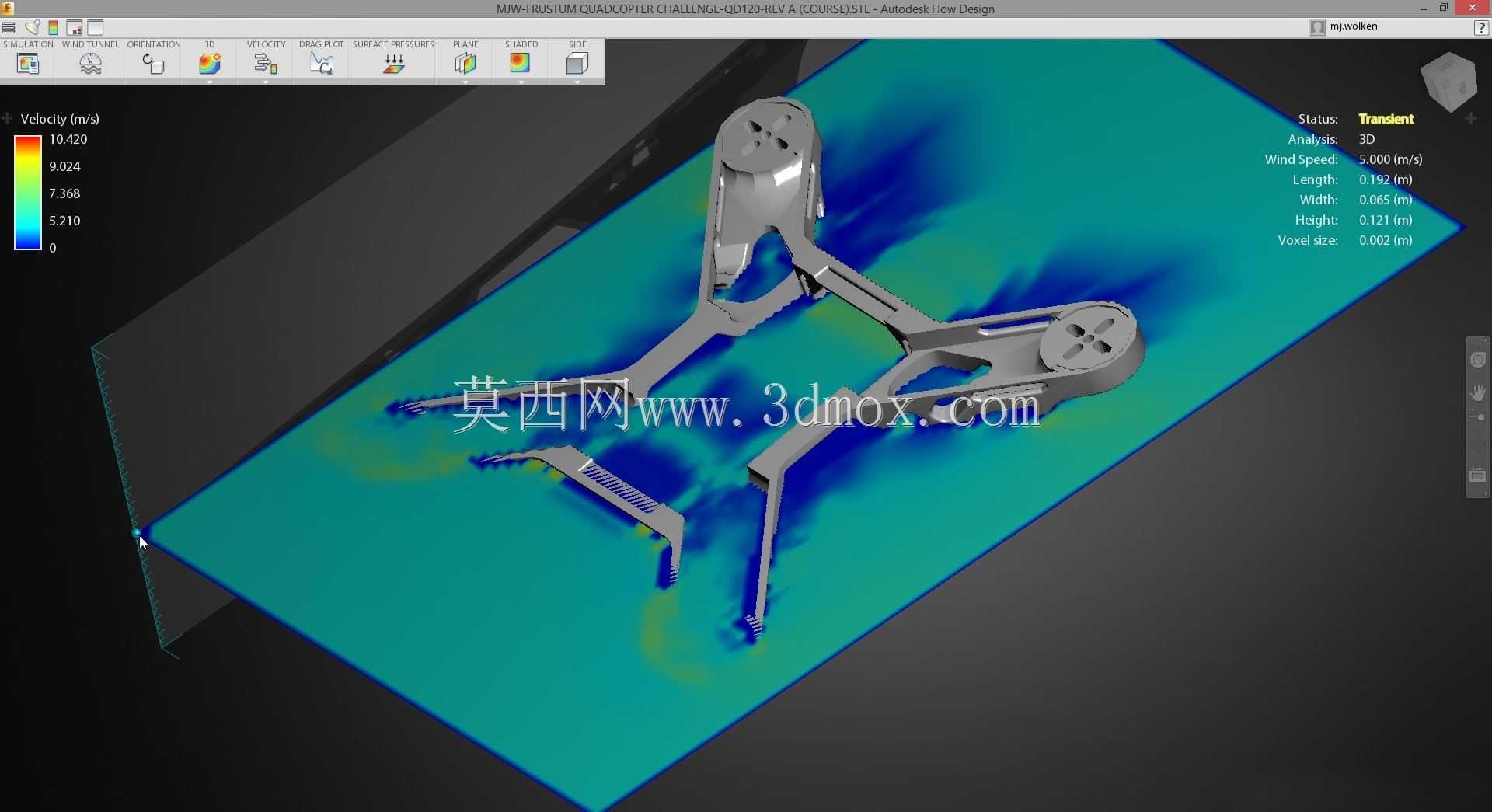

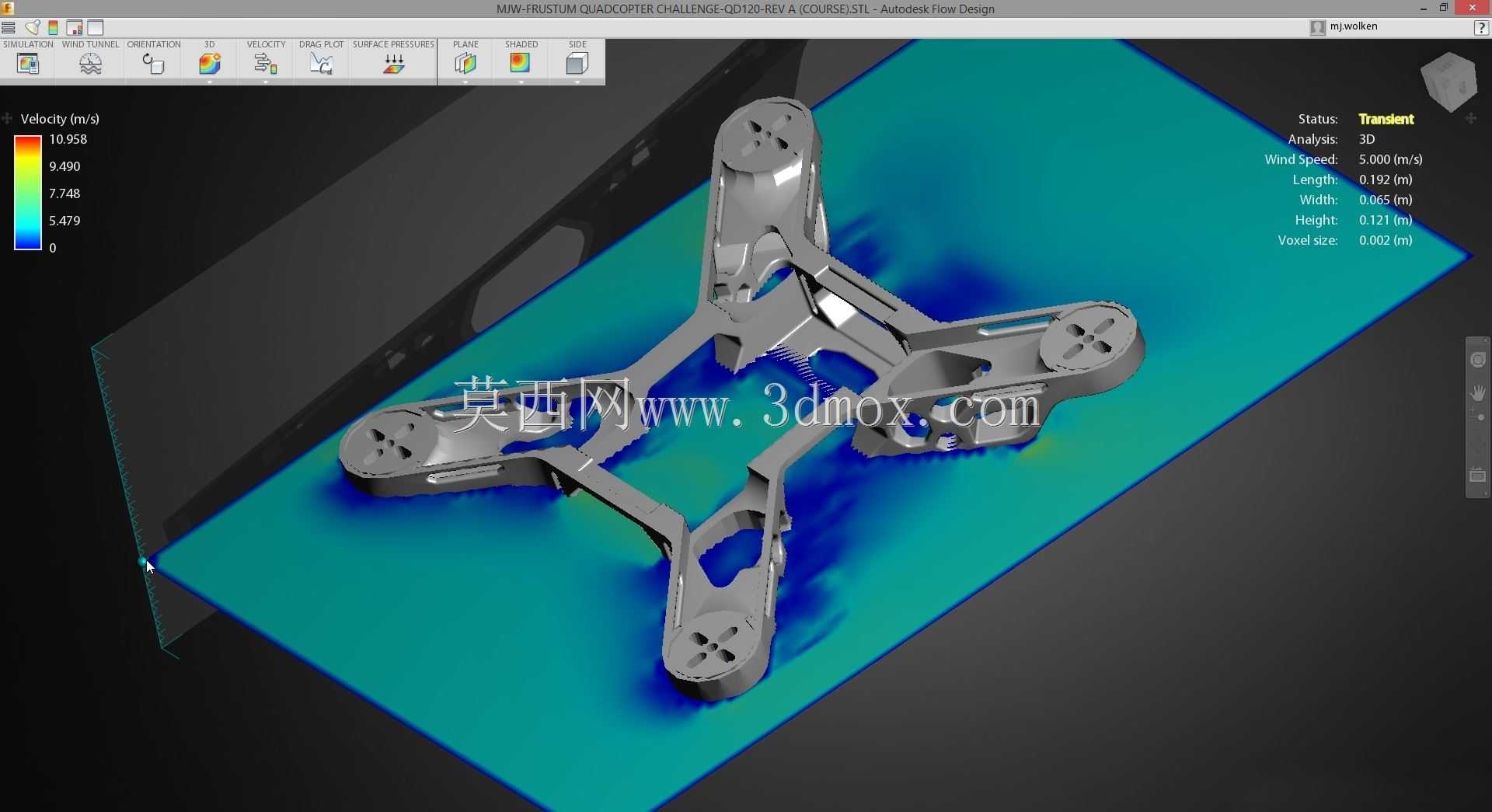

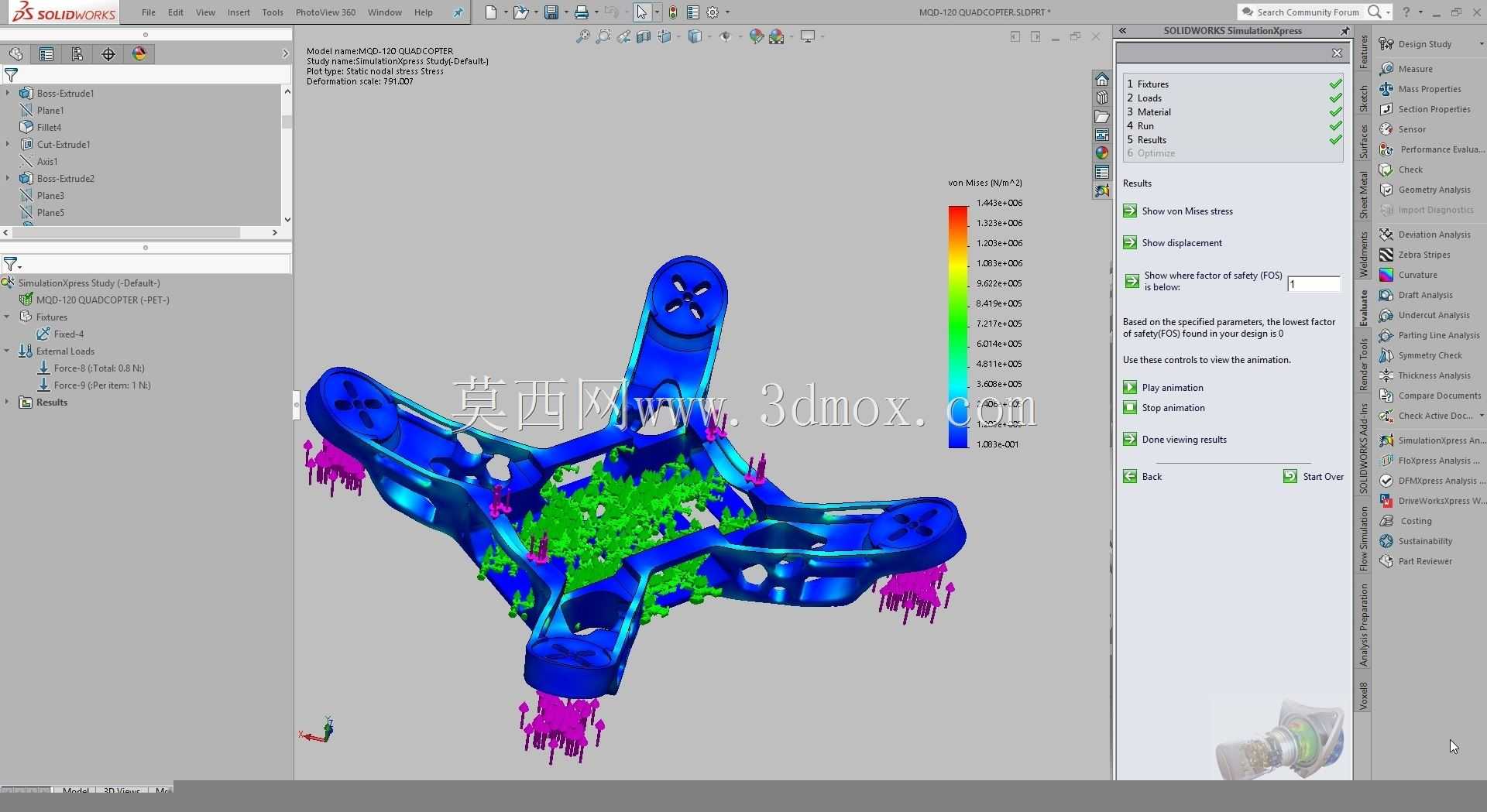

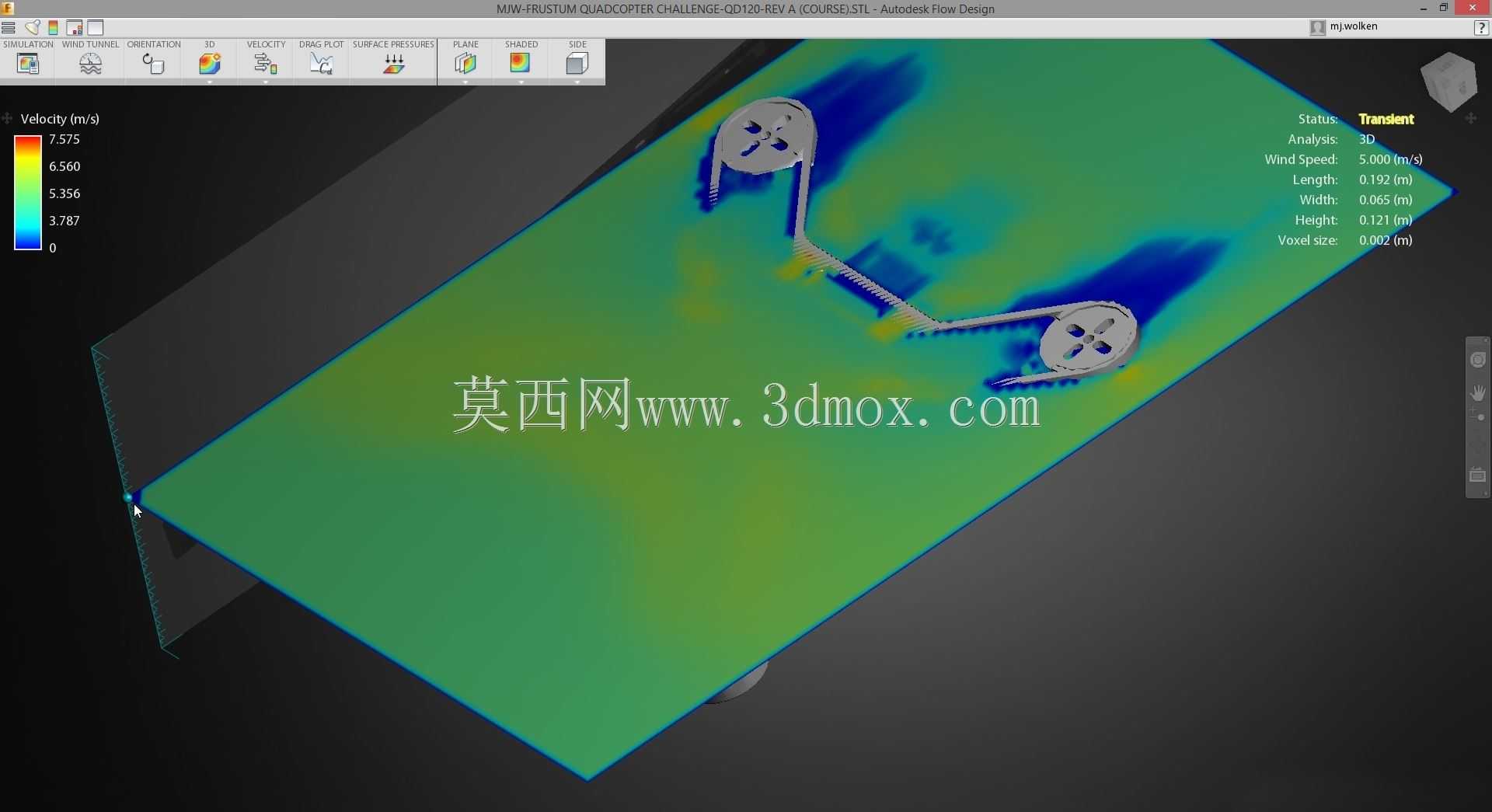

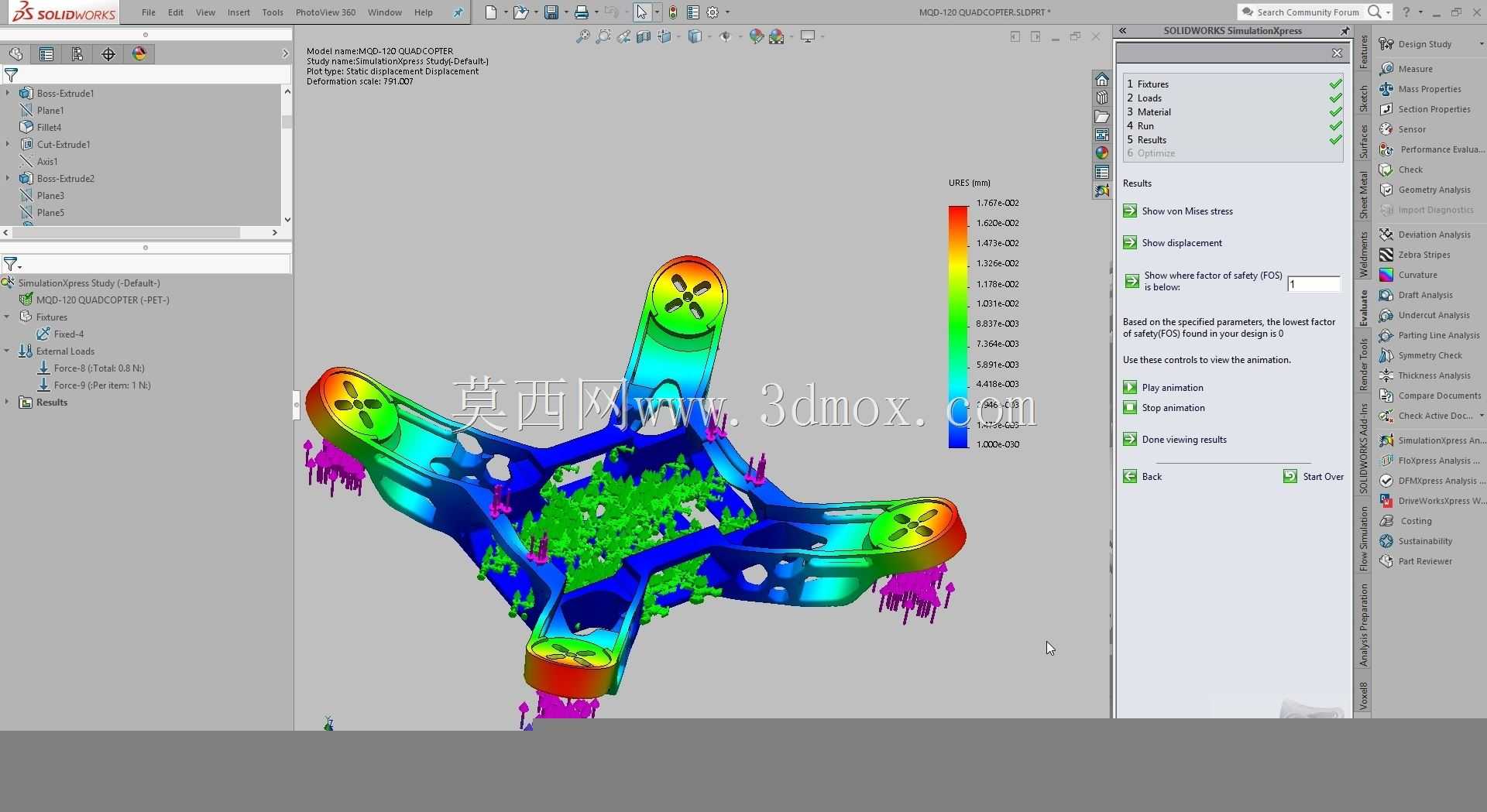

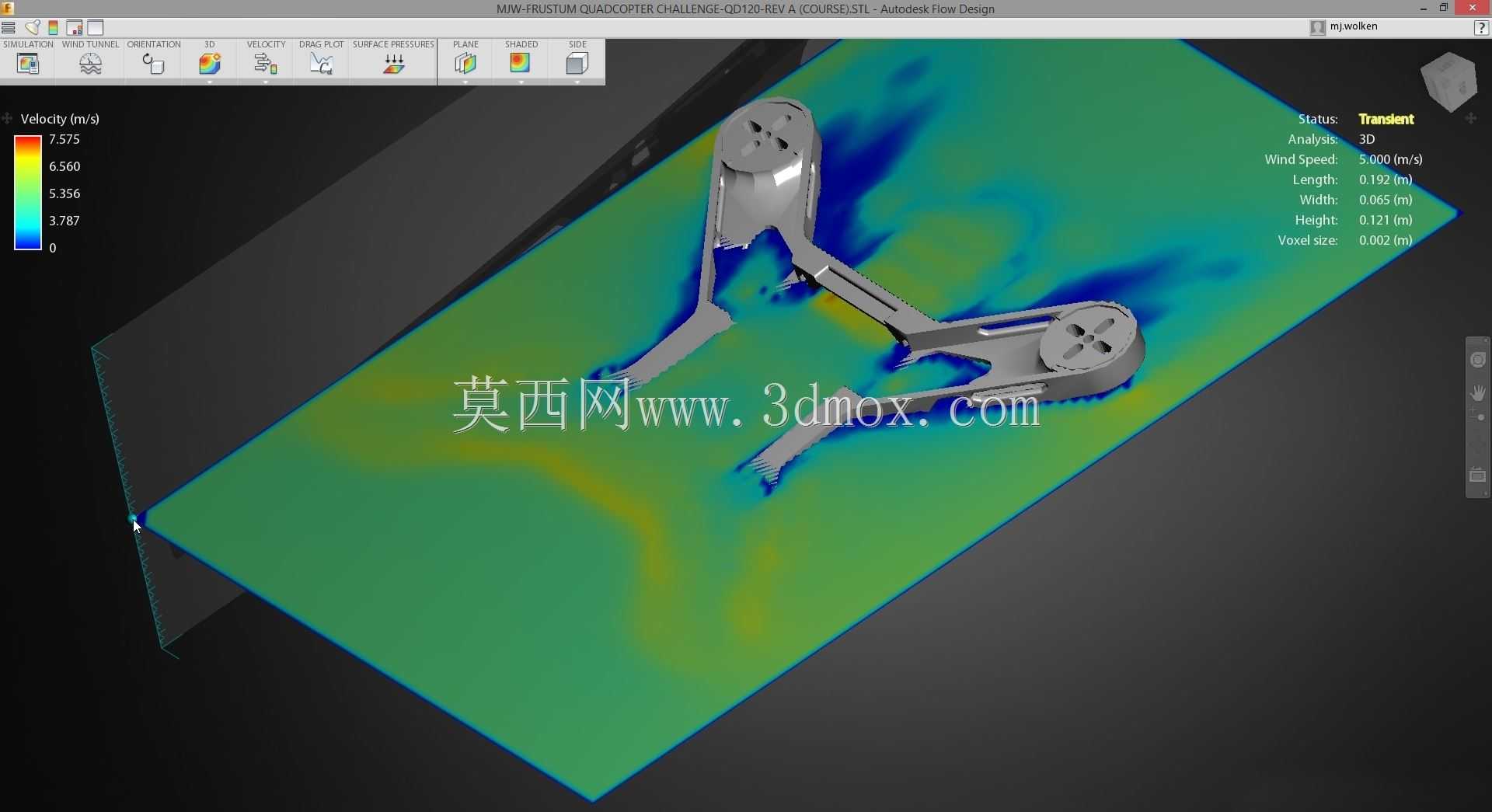

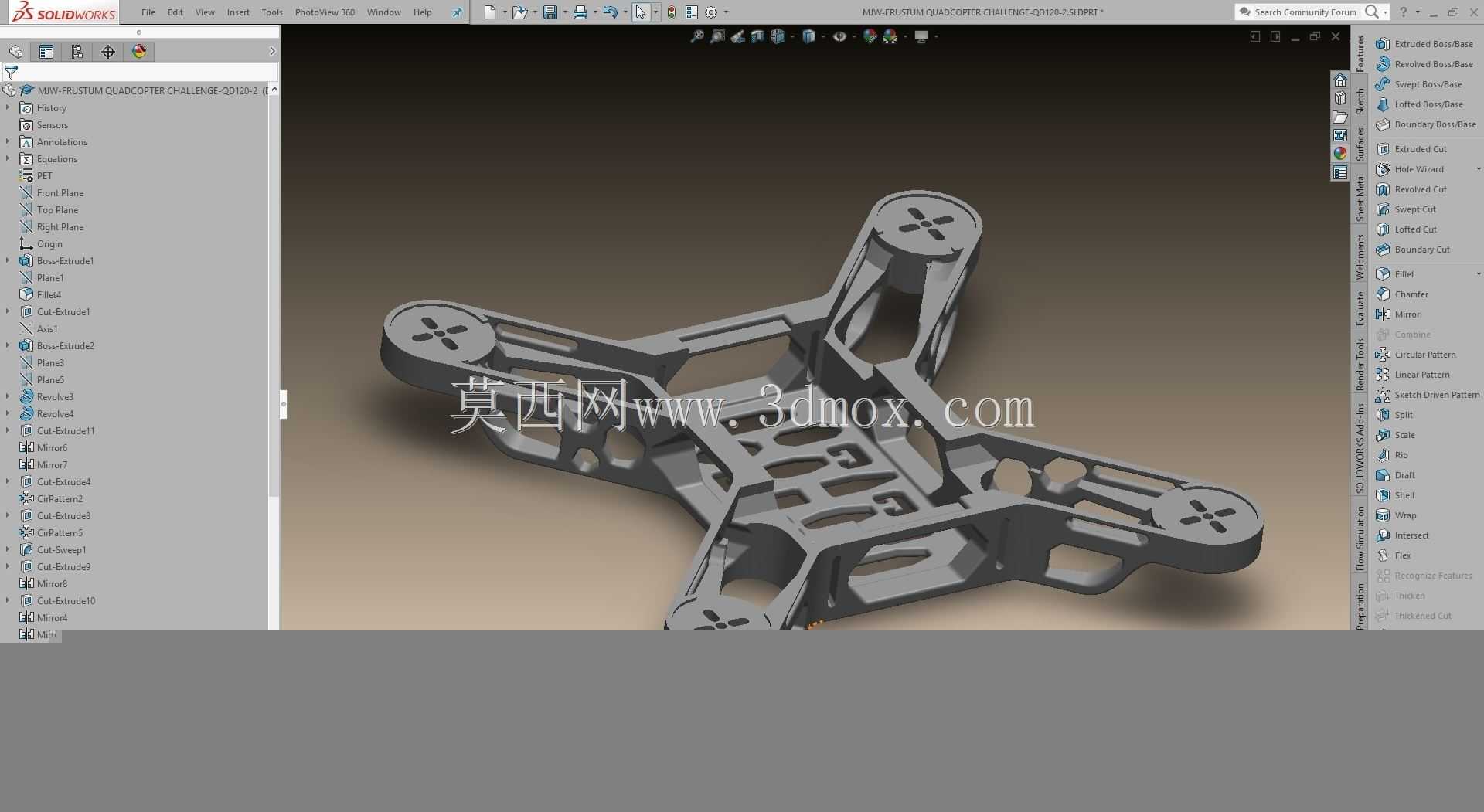

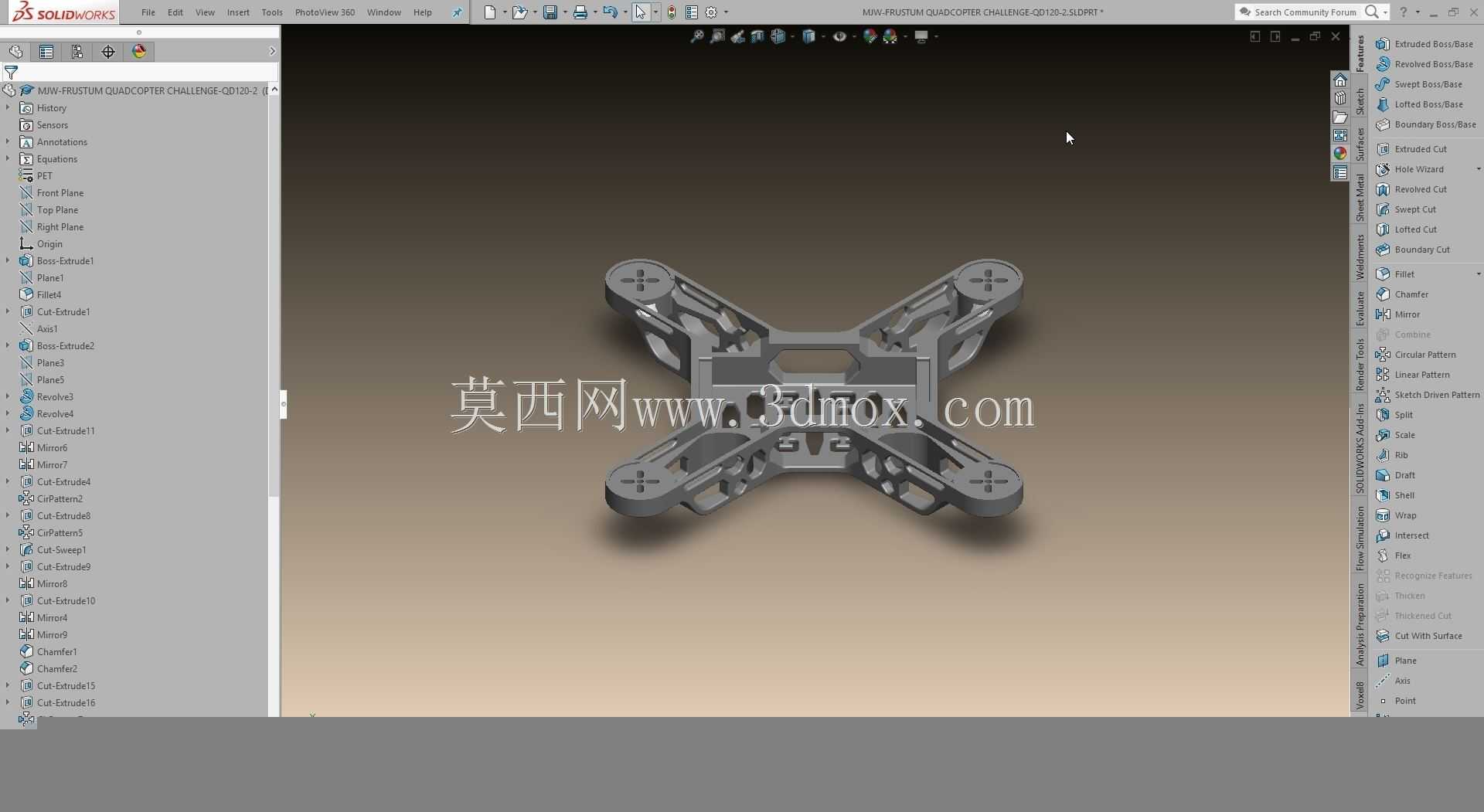

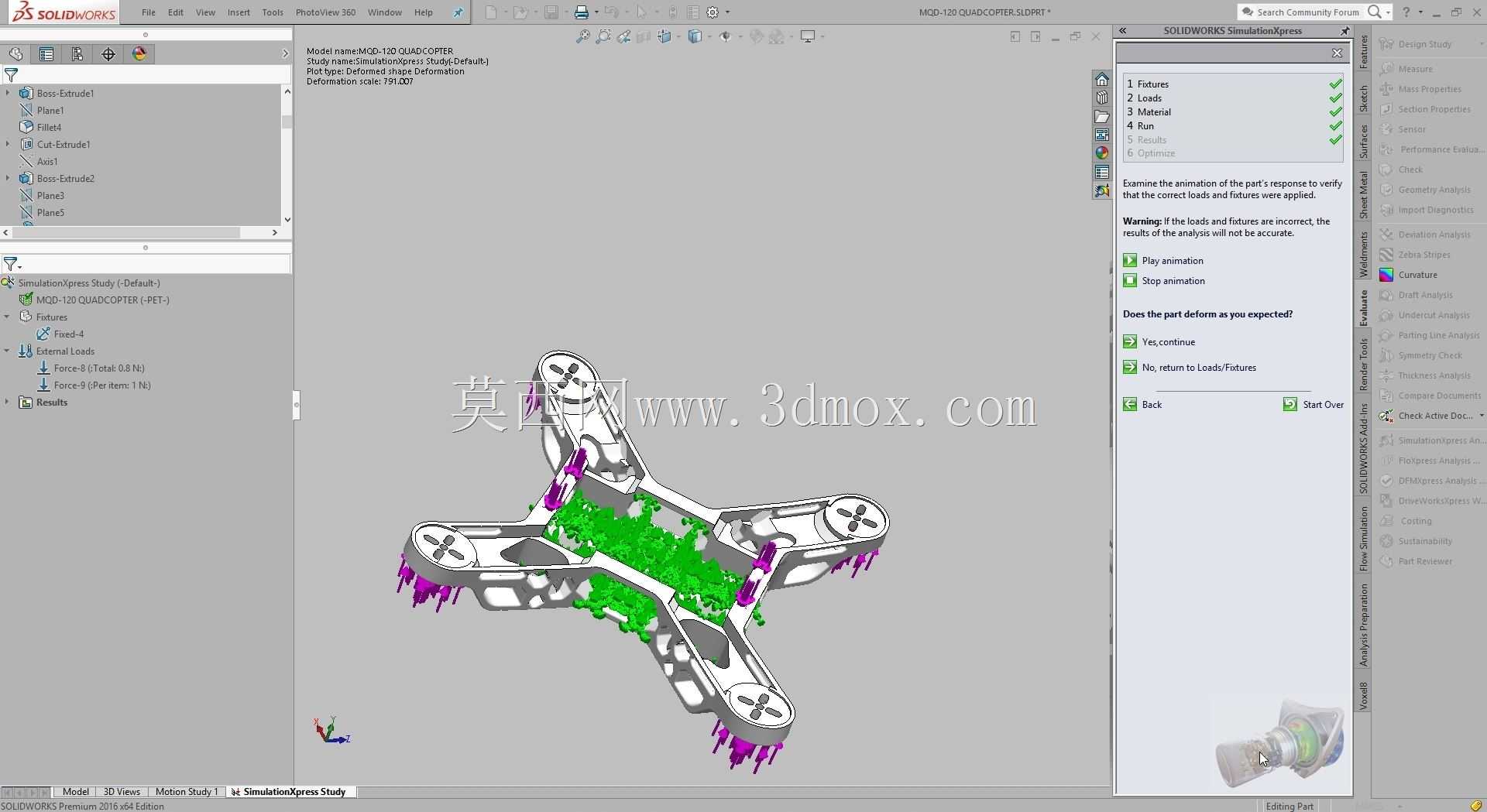

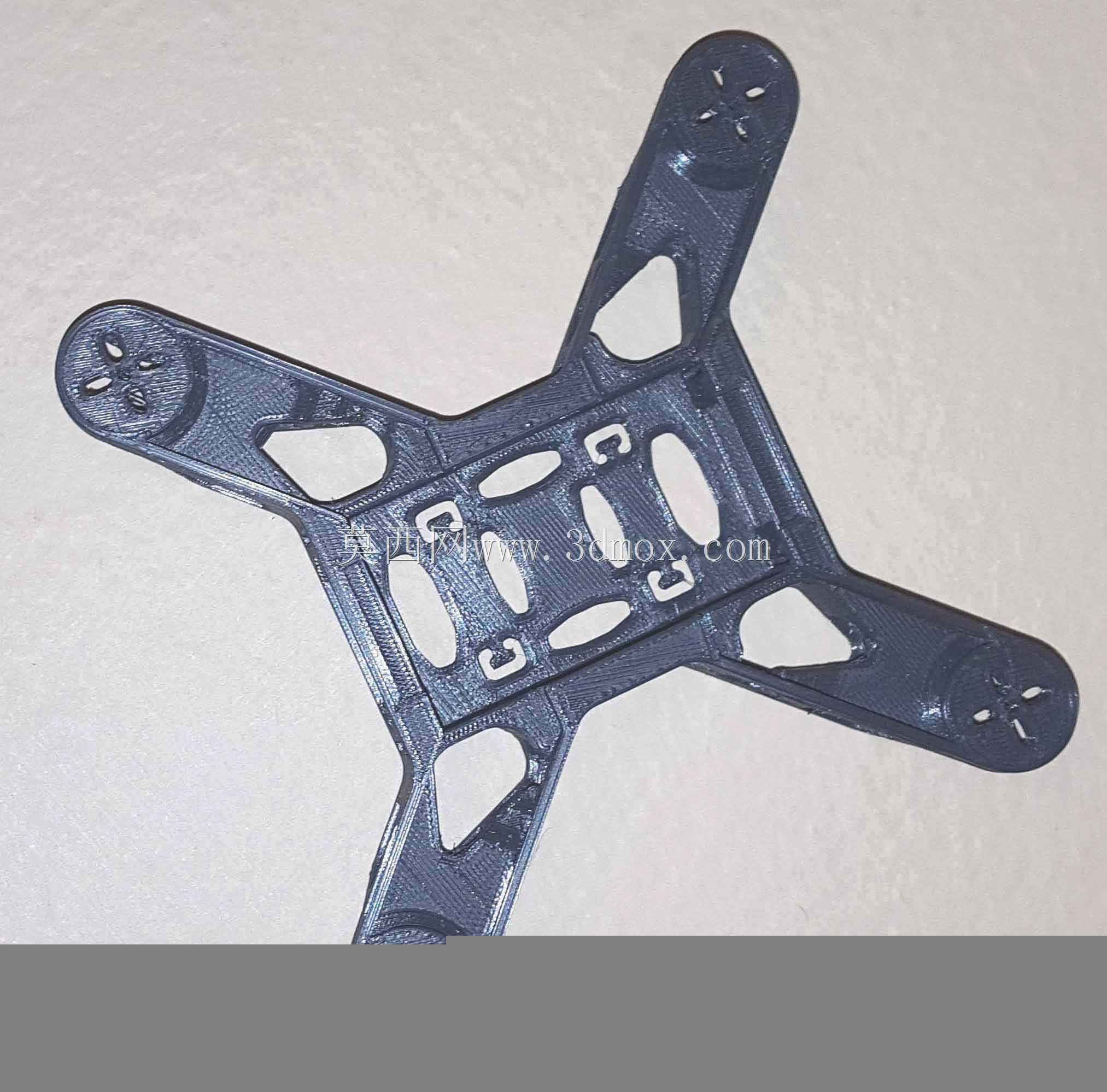

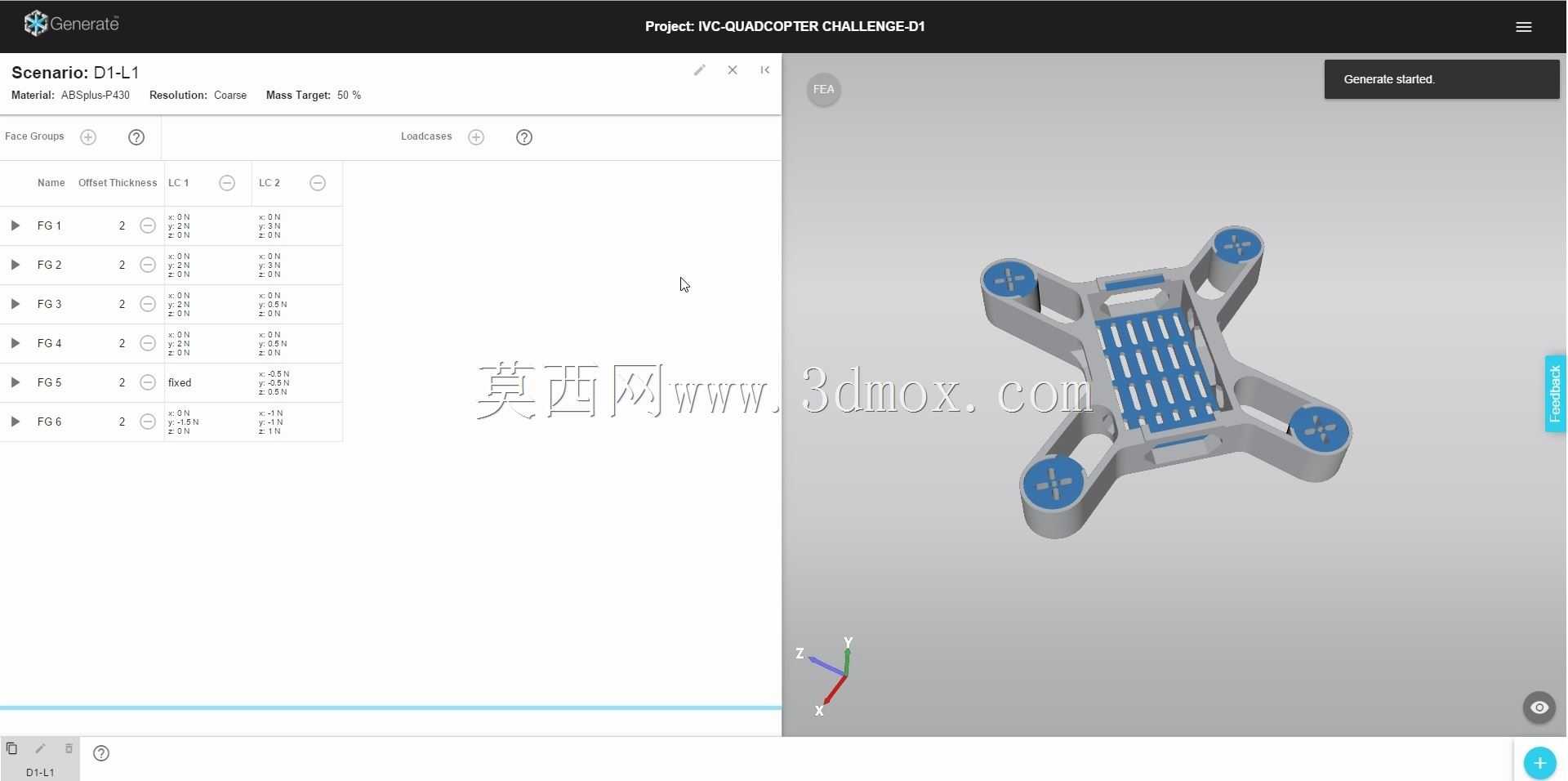

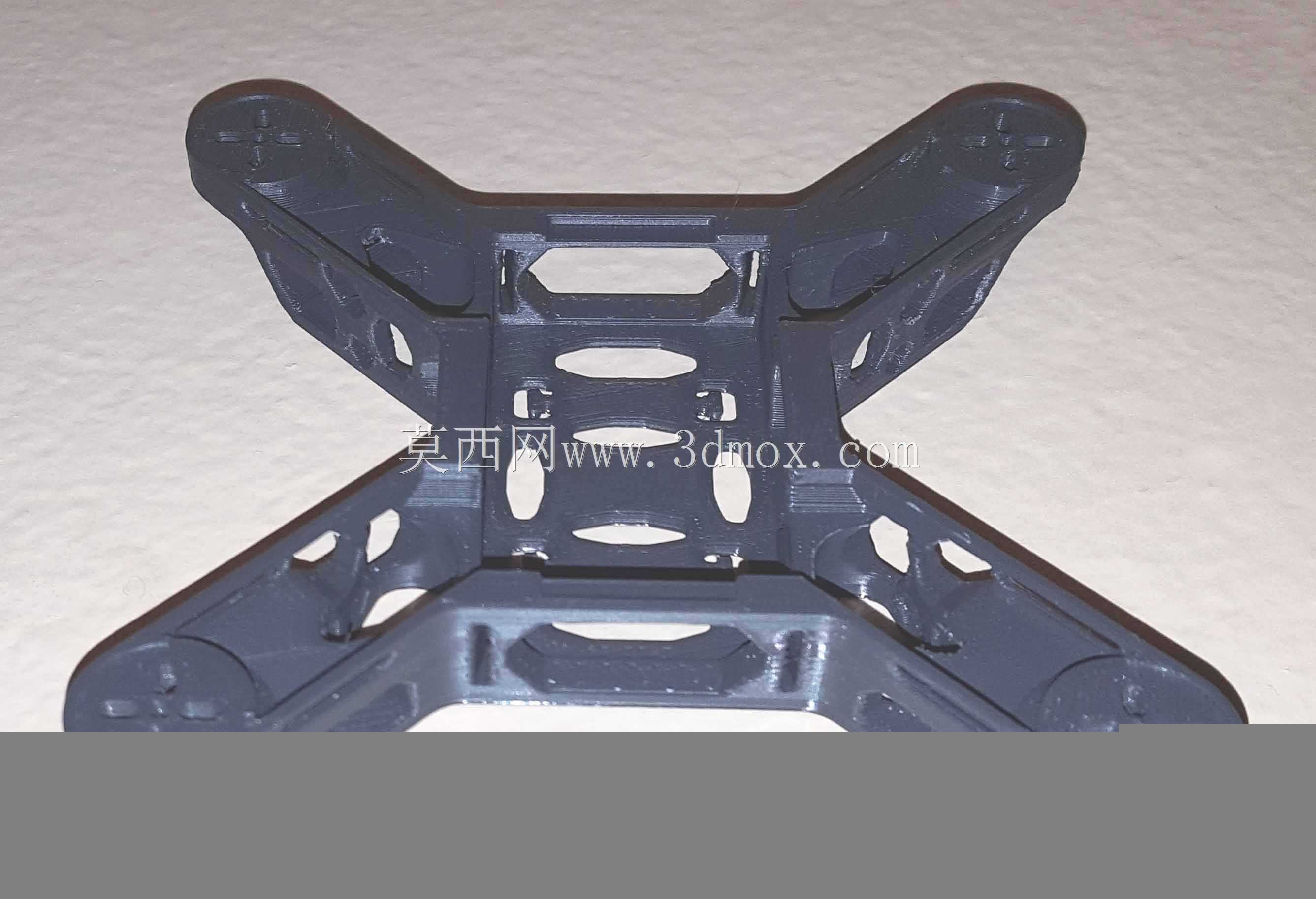

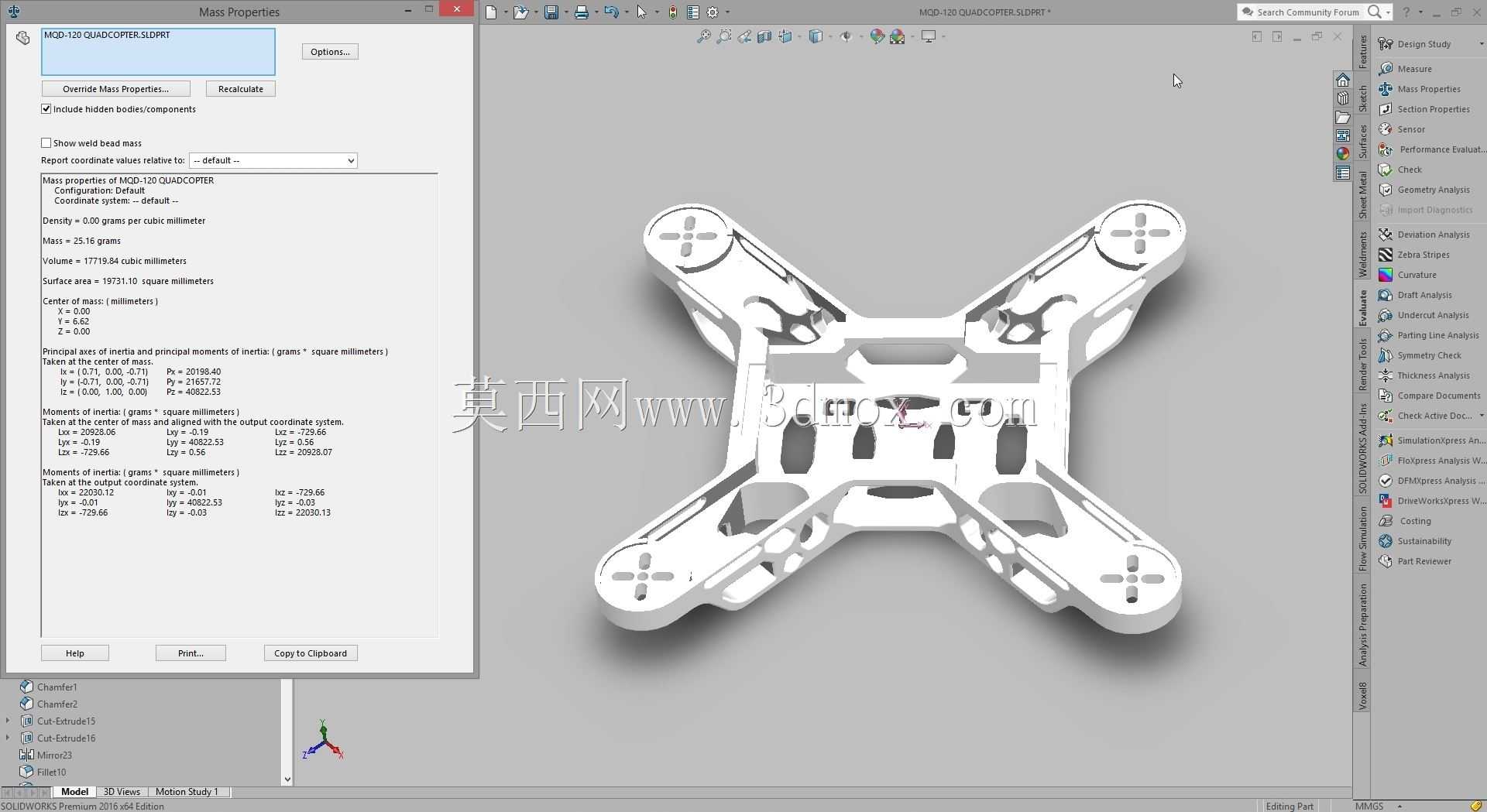

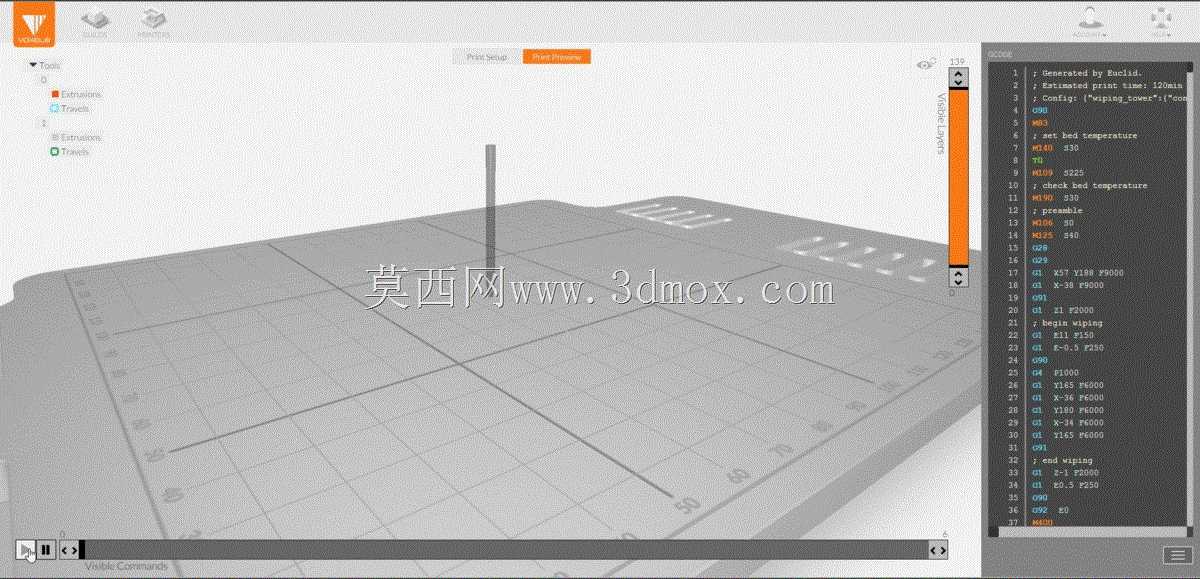

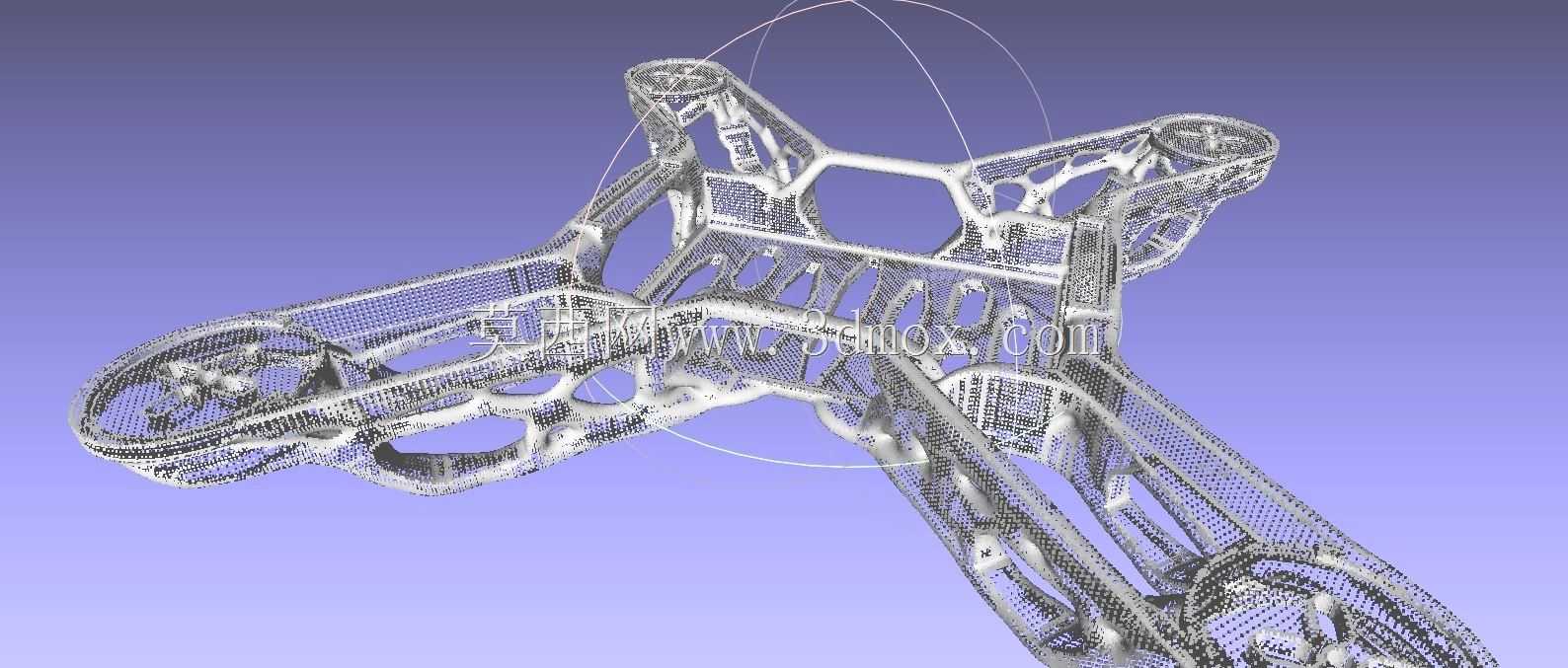

这款机架专为小型室内外竞速穿越场景设计，适配120毫米轴距的微型四轴飞行平台，可搭载三叶螺旋桨完成高速穿越、特技飞行等作业需求，也可作为微型航拍、近距侦查类无人机的承载基体，适配狭小空间内的灵活飞行任务。机架整体采用镂空拓扑优化结构，在保证结构刚性的前提下最大限度削减冗余重量，整体自重可控制在18-25克区间，具体重量可根据打印耗材的材质选择、填充密度调整灵活适配，可兼容聚乳酸、共聚聚酯等多种常见3D打印耗材的成型特性，降低小批量试制的门槛。设计过程中重点考量了飞行状态下的气动散热需求，机架周身开设多组角度导风槽与圆角开口，既可以引导飞行气流快速流经电调、飞控等核心发热元件带走热量，也能避免尖锐棱角带来的气动紊流，降低飞行过程中的风阻与异常震动。机架预留了标准化的电子设备安装位，飞控、电调、图传、摄像头等核心元件均可通过集成的尼龙搭扣与卡槽完成快速固定，无需额外打孔改造，安装位置经过重心配平校核，可保证整机重心落在机架几何中心，避免飞行过程中出现偏航力矩。机架的机臂端预留了标准电机安装孔位，适配2.5英寸三叶螺旋桨的动力搭配，动力输出区间可覆盖室内慢速飞行到室外高速竞速的全场景需求。结构设计上充分考虑了3D打印的成型可行性，所有悬空结构均做了自支撑角度优化，打印过程中无需添加大量额外支撑即可完成成型，减少后期支撑拆除的工作量，也避免支撑残留对机架表面精度、结构强度的影响。机架采用模块化布线设计，预留了隐藏式走线槽，支持具备导电耗材打印能力的设备直接打印集成导电线路，可将电源、信号线路集成在机架结构内部，大幅减少外露布线，既降低飞行过程中线路被螺旋桨打中的风险，也能让整机外观更加简洁规整，减少外露线路带来的额外风阻。机架的所有安装孔位、卡槽位置均做了公差适配校核，打印完成后无需二次打磨即可完成所有配件的组装，机臂与主体的连接位置做了加厚补强处理，可承受轻度炸机的冲击载荷，避免轻微碰撞就出现机臂断裂的问题，延长机架的实际使用寿命。
