台达3D打印机V槽同步带打印支架

该支架是桌面级FDM 3D打印设备的核心传动承载部件，主要应用于采用2020V槽铝型材搭建框架的三角洲结构、笛卡尔结构桌面3D打印机，安装在设备X轴运动滑台与打印挤出组件之间，承担同步带传动衔接、打印头组件定位固定、运动过程减震缓冲的核心作用，是保障打印头运动精度、降低传动抖动的关键结构件。

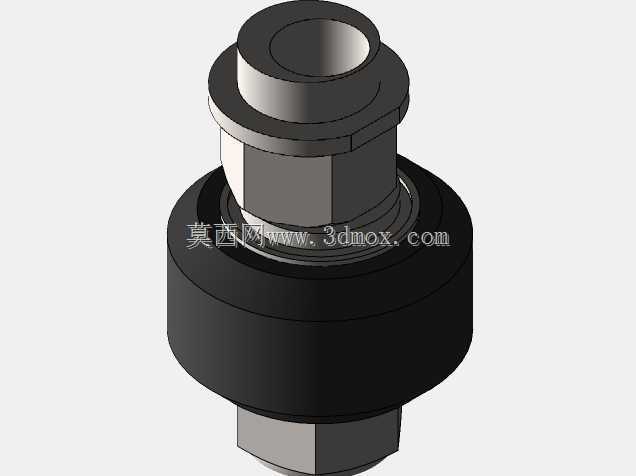

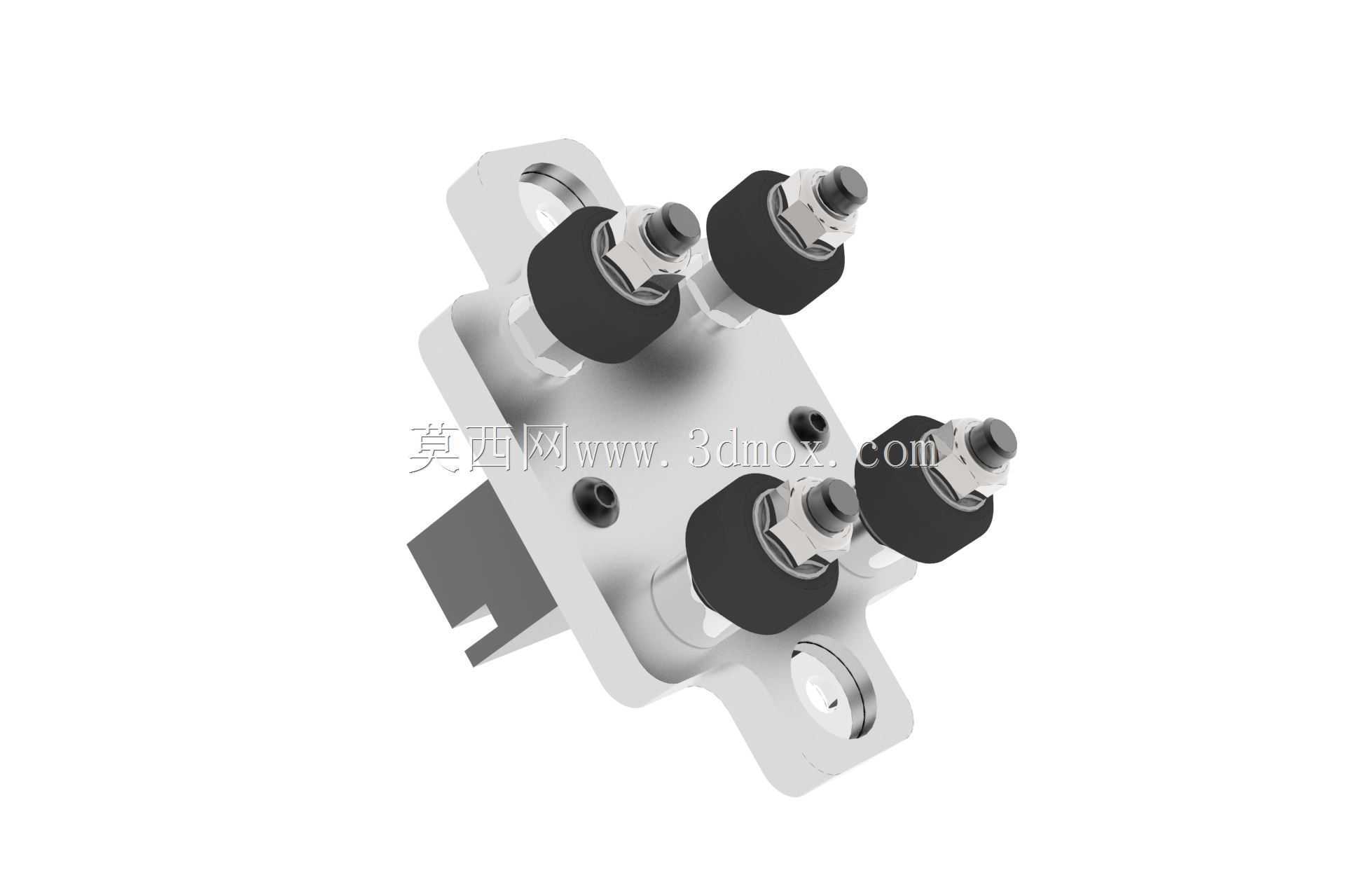

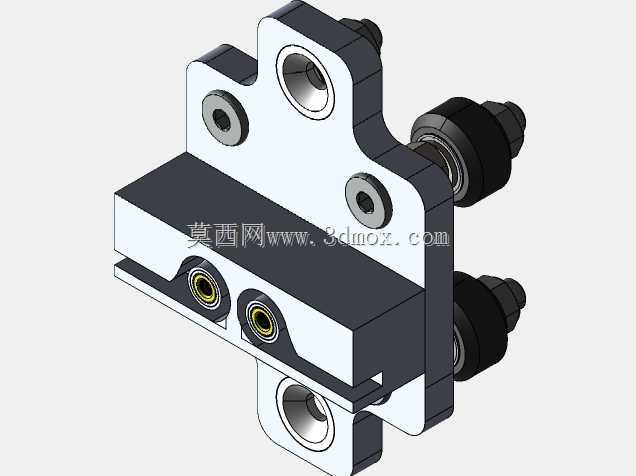

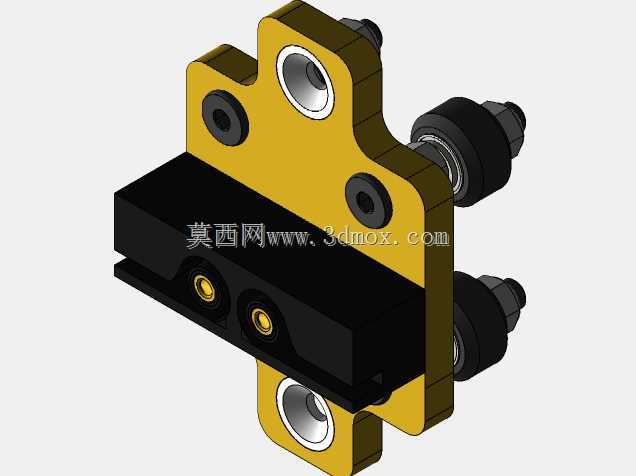

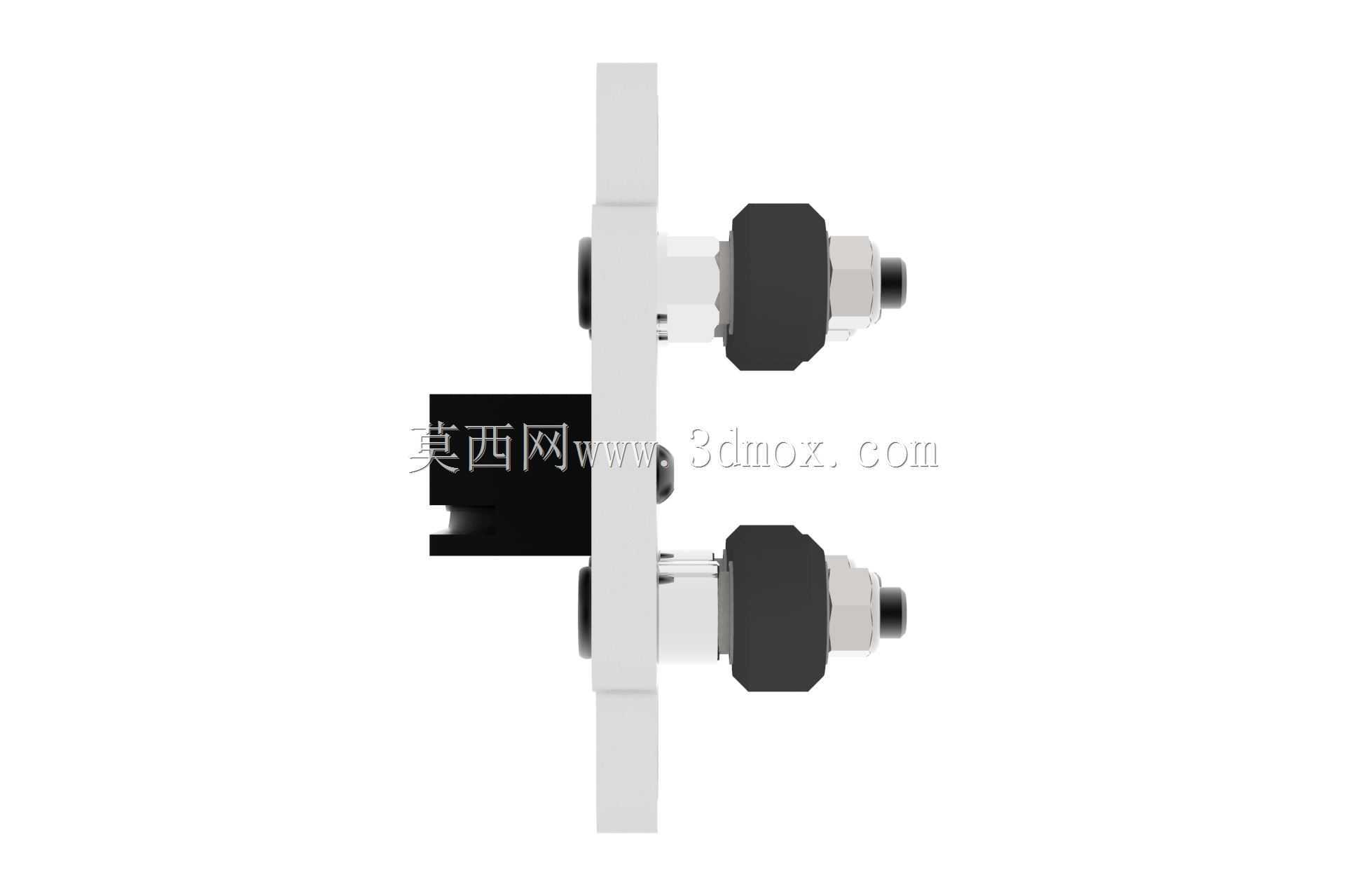

从实际使用场景来看，这类支架直接对接GT2同步带的传动路径，日常打印作业中需要持续承受同步带张紧带来的持续拉力，同时要承载打印头、散热风扇、挤出送料机构的整体重量，在高速往复运动、频繁换向的打印工况下，还要抵消运动惯性带来的结构形变，因此结构设计上采用了对称式受力布局，主体承力区域做了加厚处理，四个边角设置了与2020V槽型材滑轮匹配的安装位，可直接卡入型材V型轨道配合滑轮实现顺滑滑动，无需额外加装转接配件。

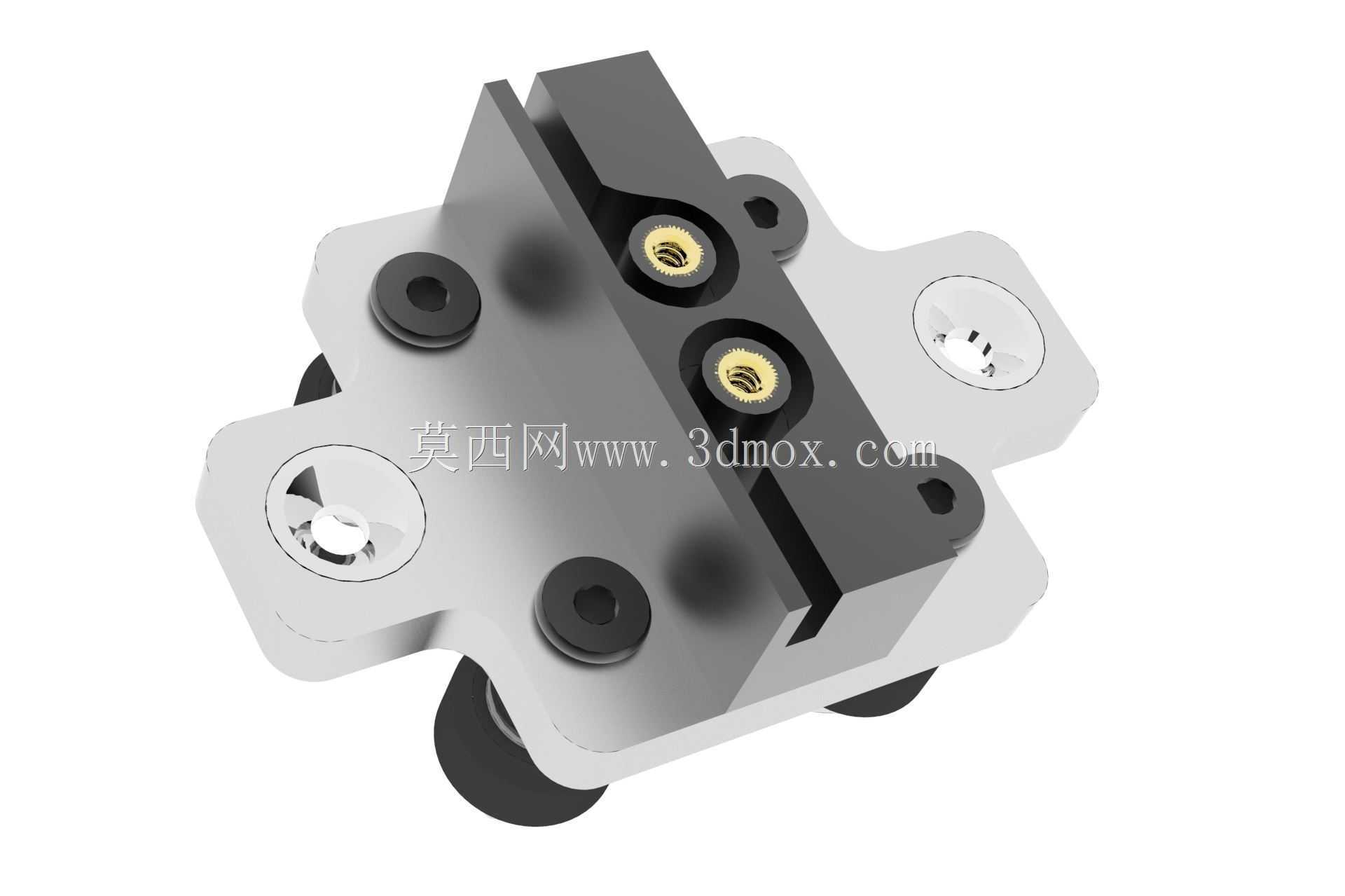

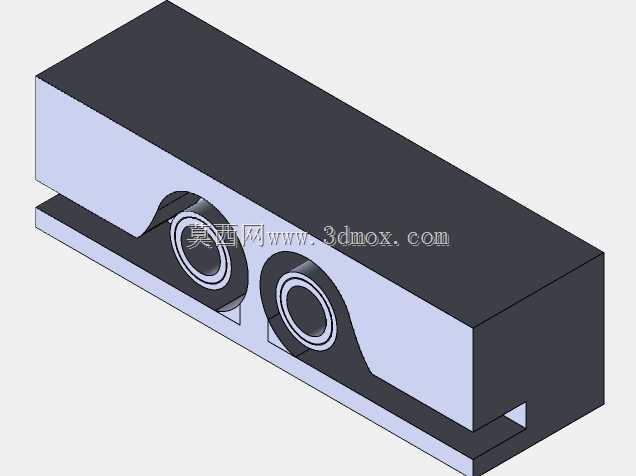

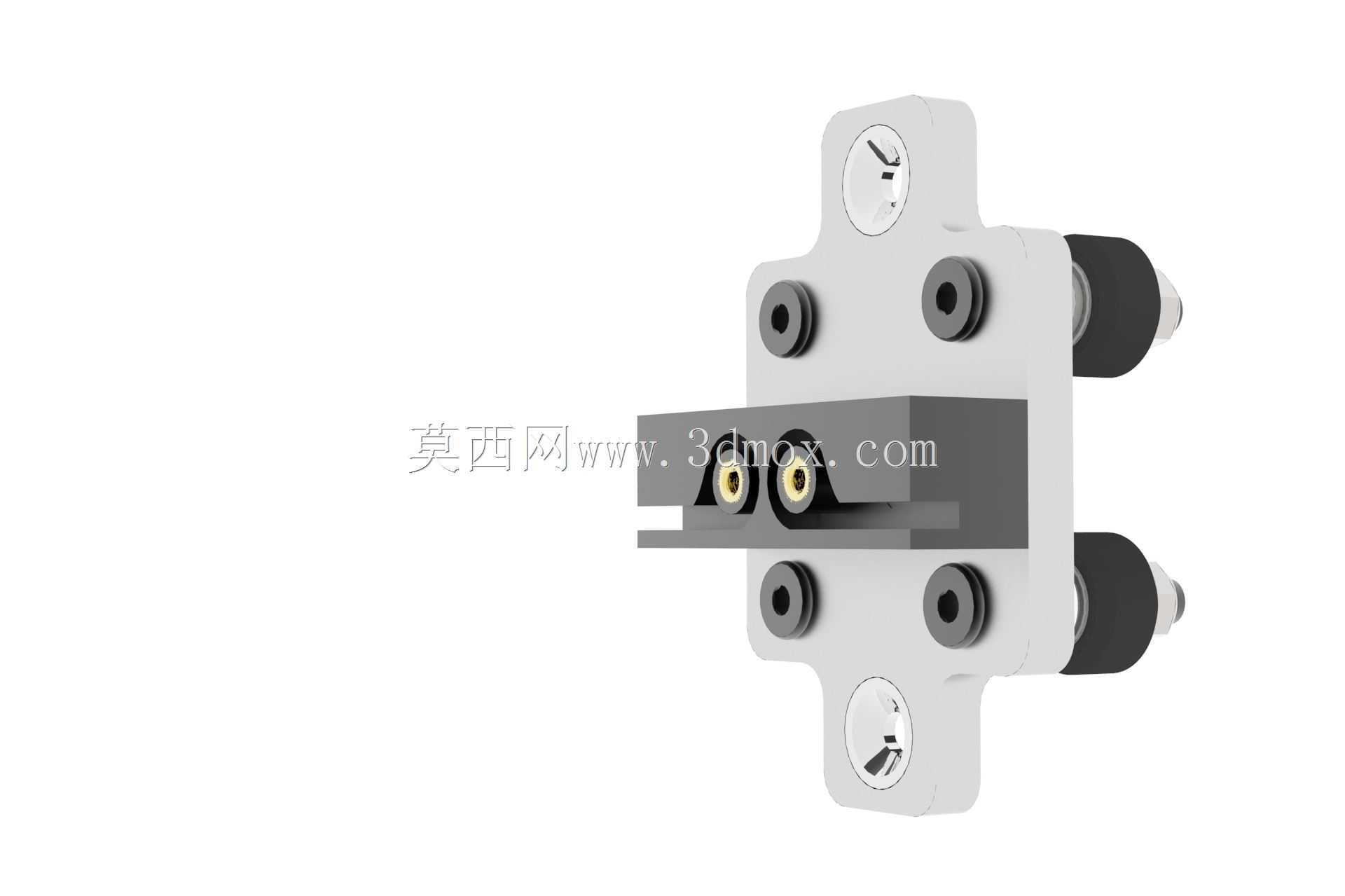

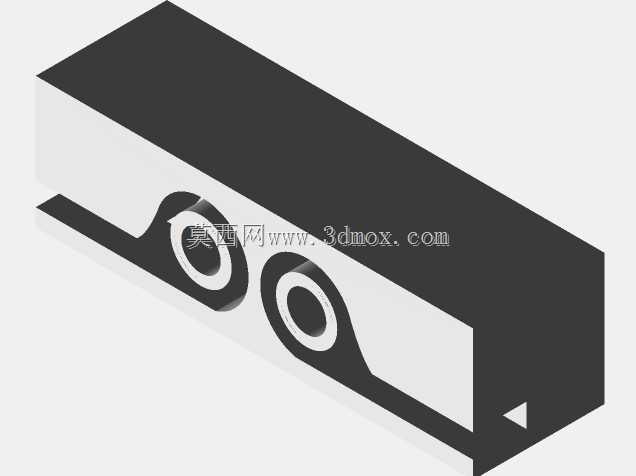

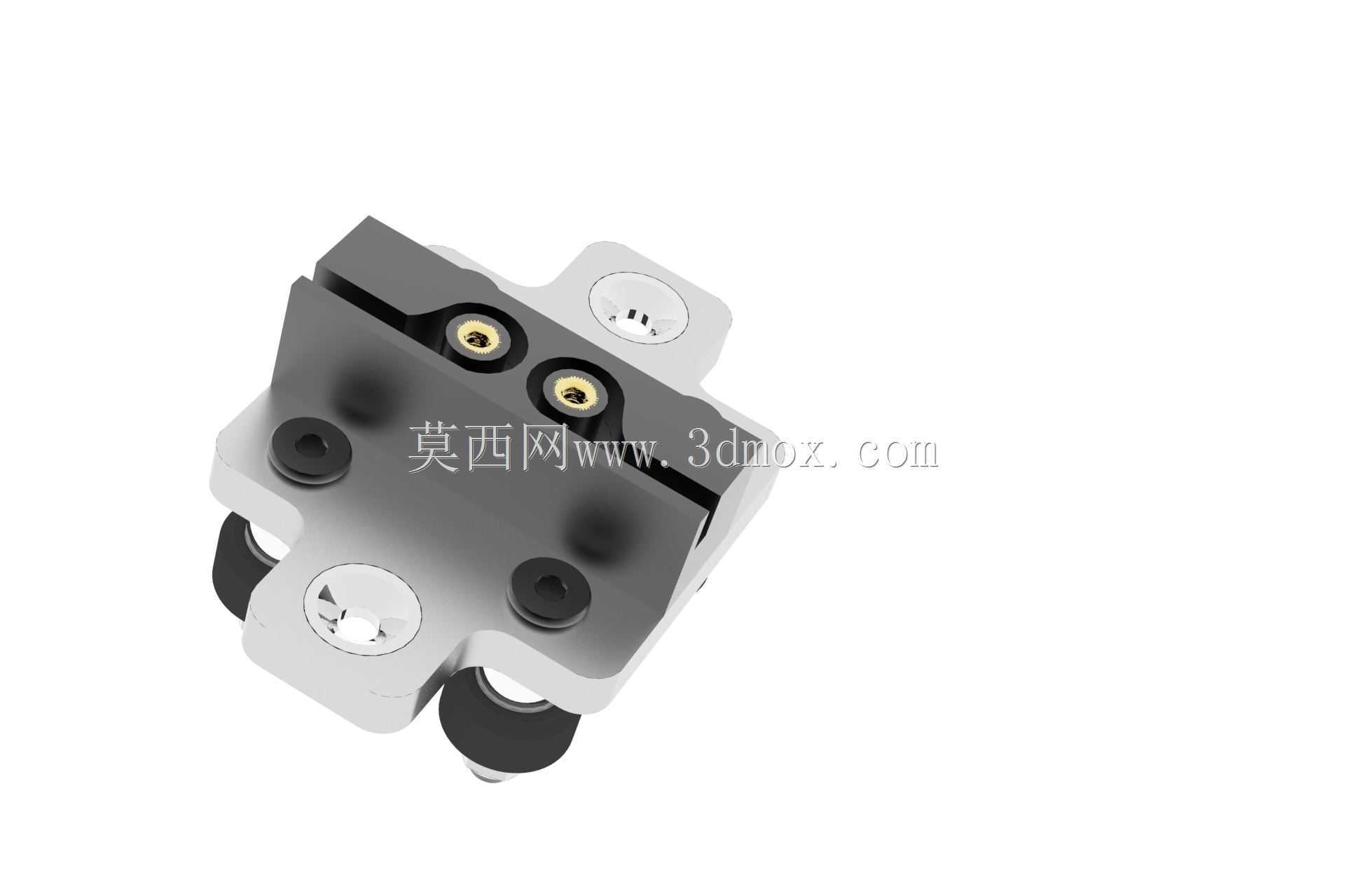

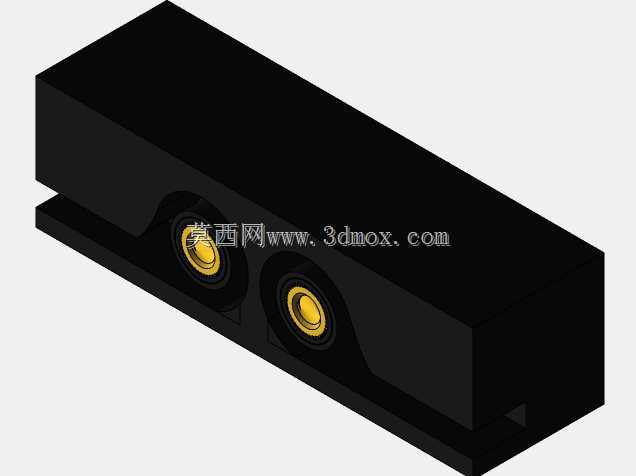

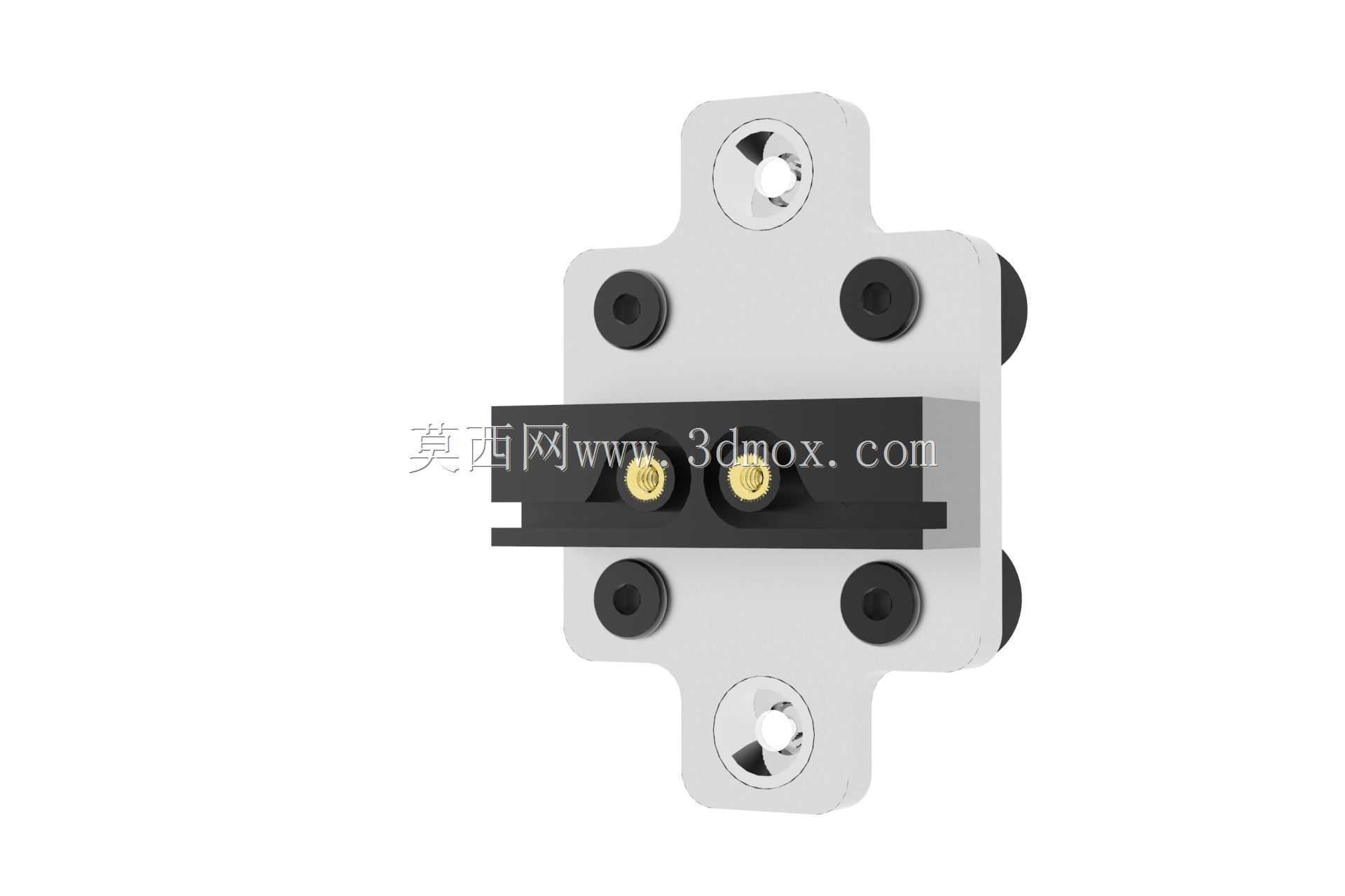

功能特性方面，支架上预留了两组同步带压接固定孔位，孔位内嵌黄铜嵌件，可通过紧定螺丝将GT2同步带牢牢压合在固定槽内，避免长期往复运动出现同步带打滑、移位的问题；支架中部的沉头安装孔位可直接固定鲍登挤出机或者近程挤出机的热端组件，孔位周边做了下沉式避让设计，可兼容不同规格的散热块、喉管固定结构，不会出现安装干涉；支架边角的安装位预留了减震垫安装空间，可加装硅胶减震垫抵消滑轮滚动带来的细微震动，减少打印过程中的层纹问题，提升打印成品表面质量。

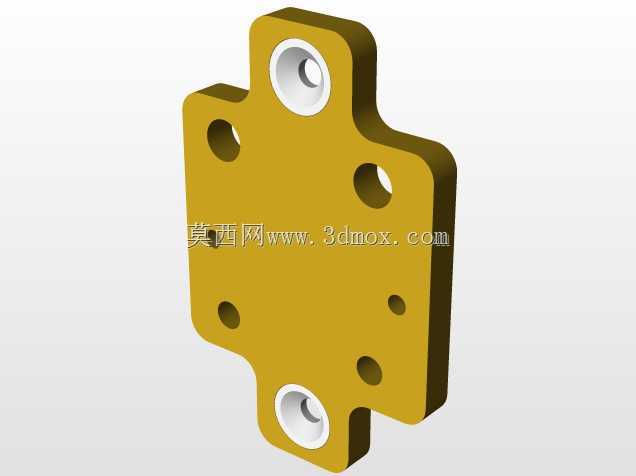

设计思路上，整体采用轻量化与刚性平衡的结构设计，非承力区域做了镂空减重处理，降低运动组件整体重量，以此提升打印头的运动响应速度，减少高速打印时的惯性过冲问题；所有安装孔位均采用同轴度公差管控，保证同步带安装后与运动方向保持平行，避免出现皮带偏磨、传动阻力增大的问题；安装边界完全适配2020系列V槽铝型材的安装尺寸，整体安装厚度控制在15mm以内，不会占用过多X轴方向的运动空间，可最大化设备的有效打印行程，同时支架的固定孔位采用通用化尺寸设计，可兼容市面上绝大多数E3D规格的打印热端组件，改装替换时无需重新打孔调整，直接替换原有支架即可完成升级维护。
