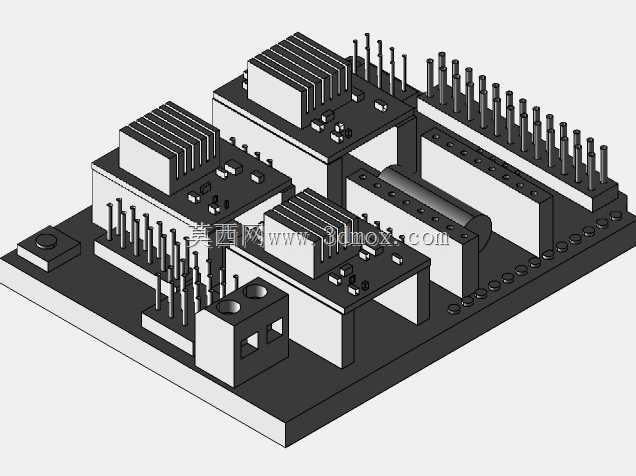

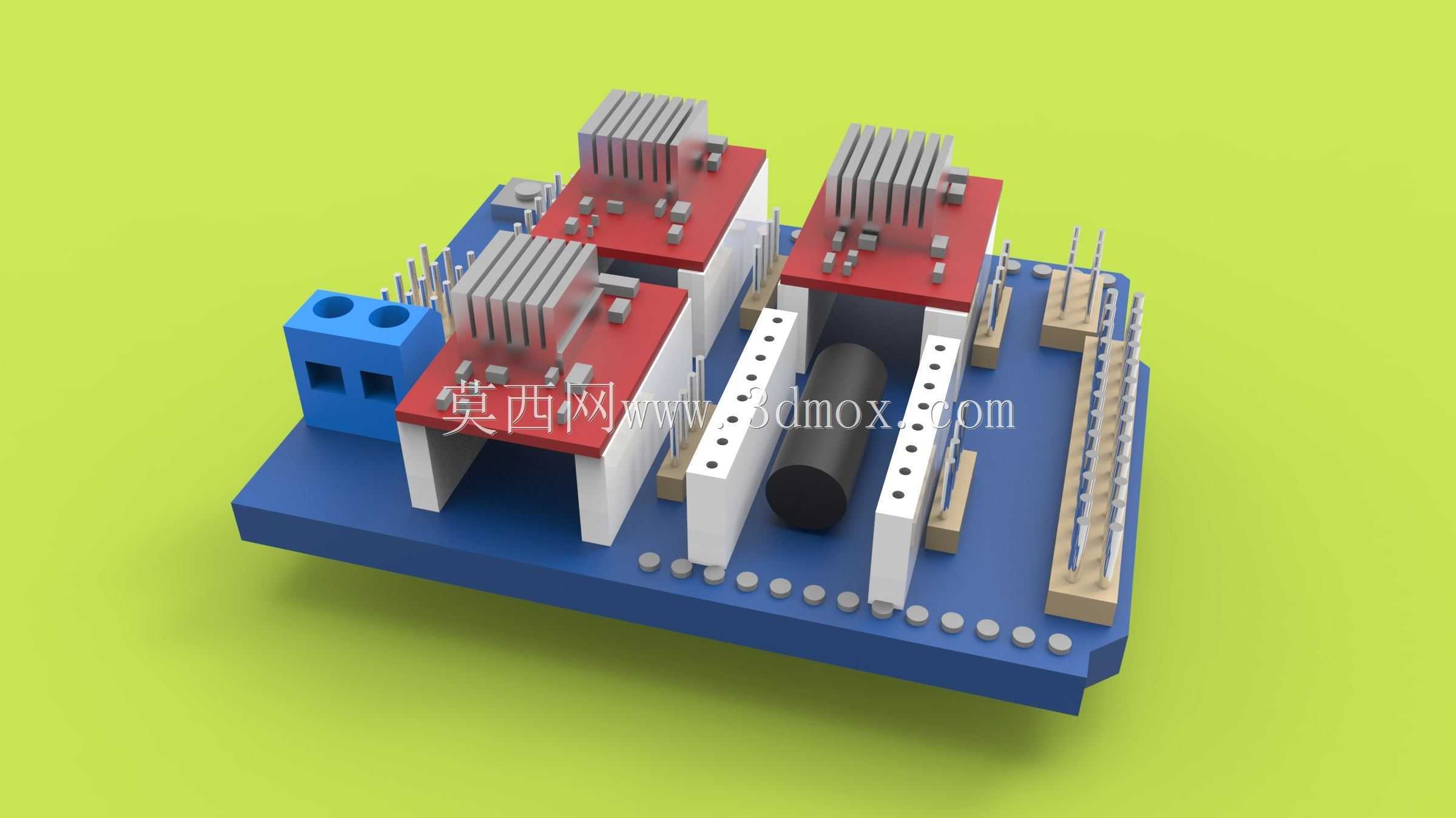

GRBL架构CNC驱动扩展控制板结构设计

这款控制板是面向小型桌面级数控加工场景开发的核心驱动载体，主要适配基于Arduino平台的GRBL开源运动控制方案，可直接搭载在小型雕刻机、桌面级3D打印机、微型数控铣床这类轻载数控设备上，承担步进电机驱动信号转接、功率输出、外设接线整合的核心作用，解决了开源数控方案零散接线杂乱、驱动模块安装分散、散热布局不合理的常见痛点。从实际应用场景来看，这类控制板多被个人DIY爱好者、小型创客工坊、教学实训场景选用，用来搭建低成本的三轴数控加工设备，不需要复杂的工业级控制柜布线，就能实现步进电机的精准运动控制，支持主轴调速、限位开关接入、急停信号传输等基础数控功能，能够满足软金属、塑料、木材等轻质材料的小行程加工需求。在功能特性设计上，板载预留了三路独立的步进驱动安装位，每个安装位都配套了独立的散热片固定结构，驱动模块工作时产生的热量可以通过铝制散热片快速导出，避免长时间加工过程中驱动模块过热丢步；板侧设置了多组接线端子，包含步进电机接线端、主轴供电输出端、限位信号接入端、电源输入端口，所有接线位都做了防呆设计，不同功能的端子间距做了差异化处理，避免用户接线时插错端口造成器件烧毁；板上还预留了多组扩展排针，可外接手轮、蓝牙模块、脱机控制器等外设，拓展设备的操作方式。设计思路上整体采用层叠式布局，将发热较大的驱动模块布置在板体上半区，远离下方的信号处理电路，减少热量对核心控制信号的干扰；电源输入端口布置在板体侧边，方便大电流走线的铺铜处理，降低长距离走线的压降损耗；安装孔位按照标准开源控制板的孔距设计，可直接兼容市面上多数桌面数控设备的安装架，不需要额外打孔改造。外形尺寸上控制板整体为矩形结构，长宽尺寸适配标准的Arduino控制板堆叠安装需求，板上最高的散热片高度控制在合理范围内，安装后不会和设备上的横梁、导轨产生运动干涉，所有外接插头的插拔方向都朝向板体外侧，接线后不会占用板体上方的空间，给后续加装散热风扇预留了足够的安装边界，用户可以根据自身的加工负载情况，选择加装主动散热风扇来提升长时间工作的稳定性。
