轻量化镂空四旋翼无人机机架结构设计

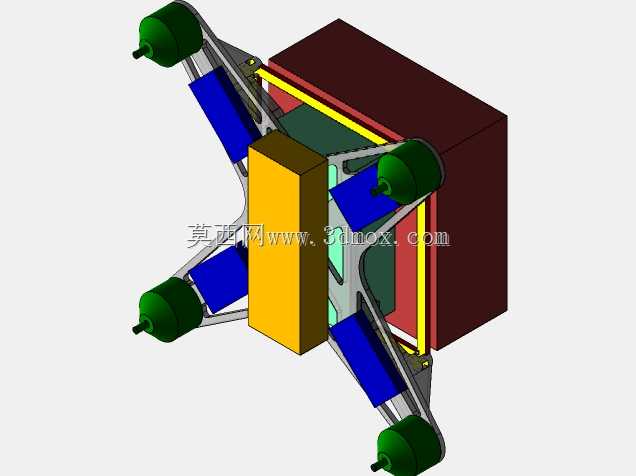

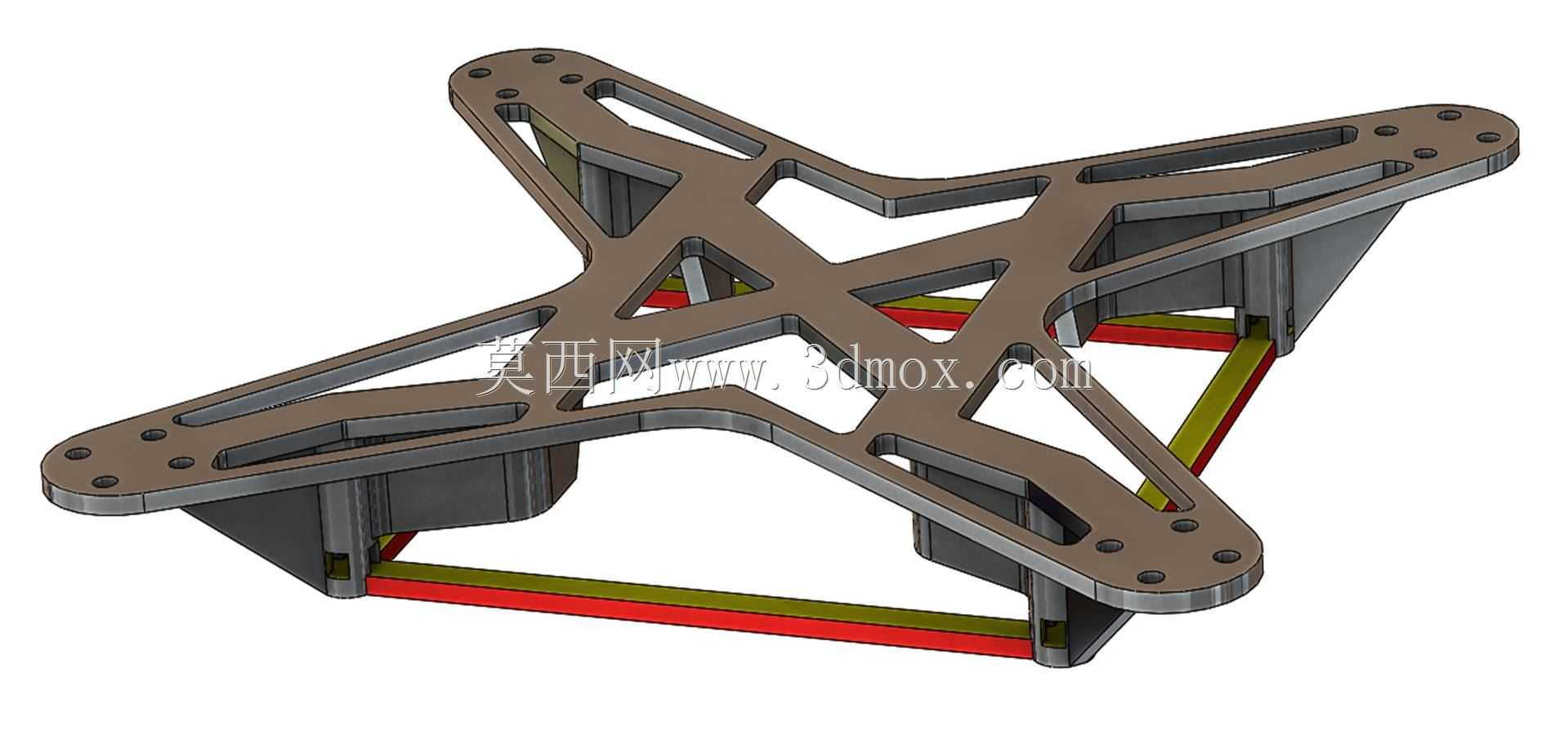

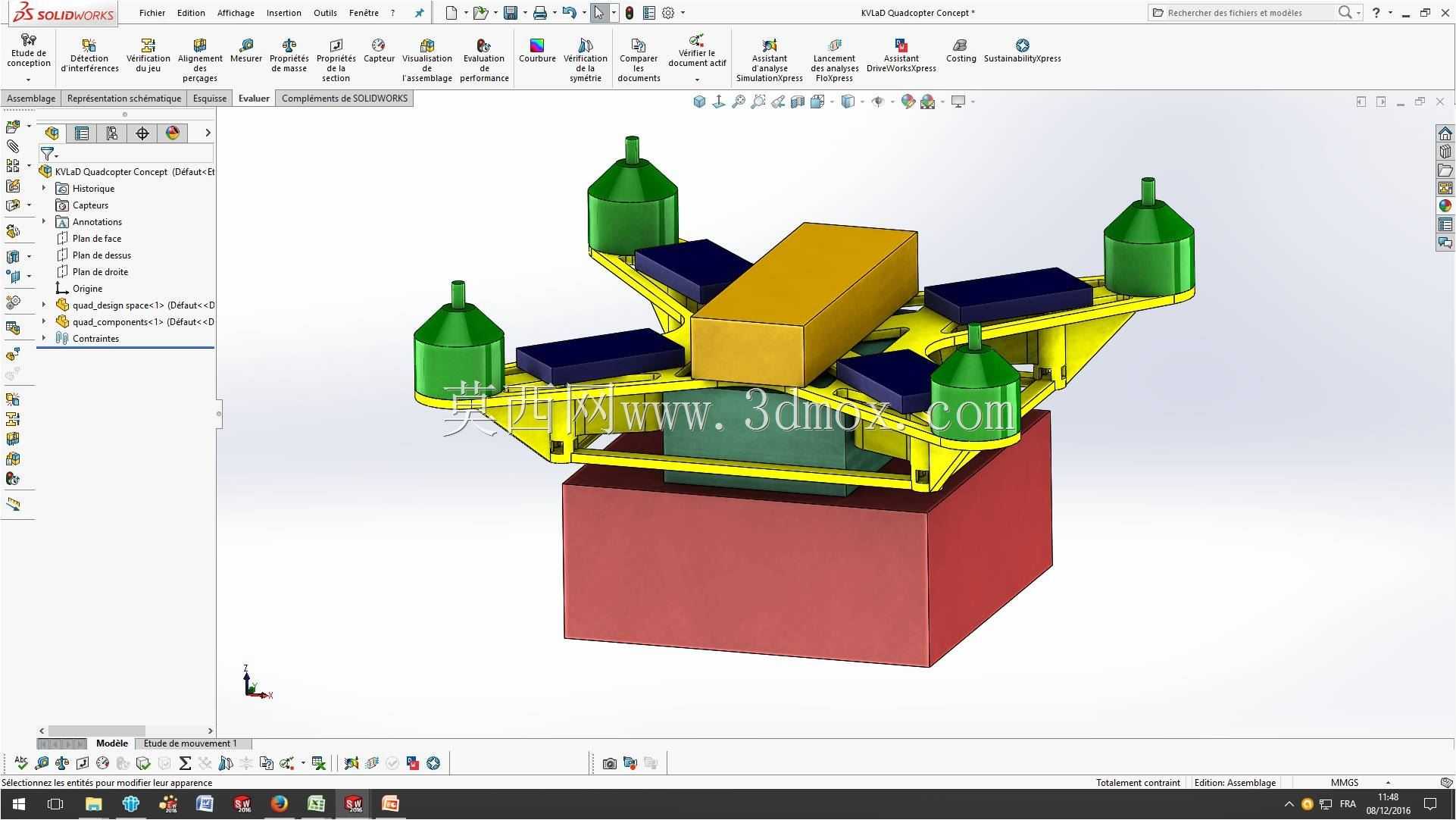

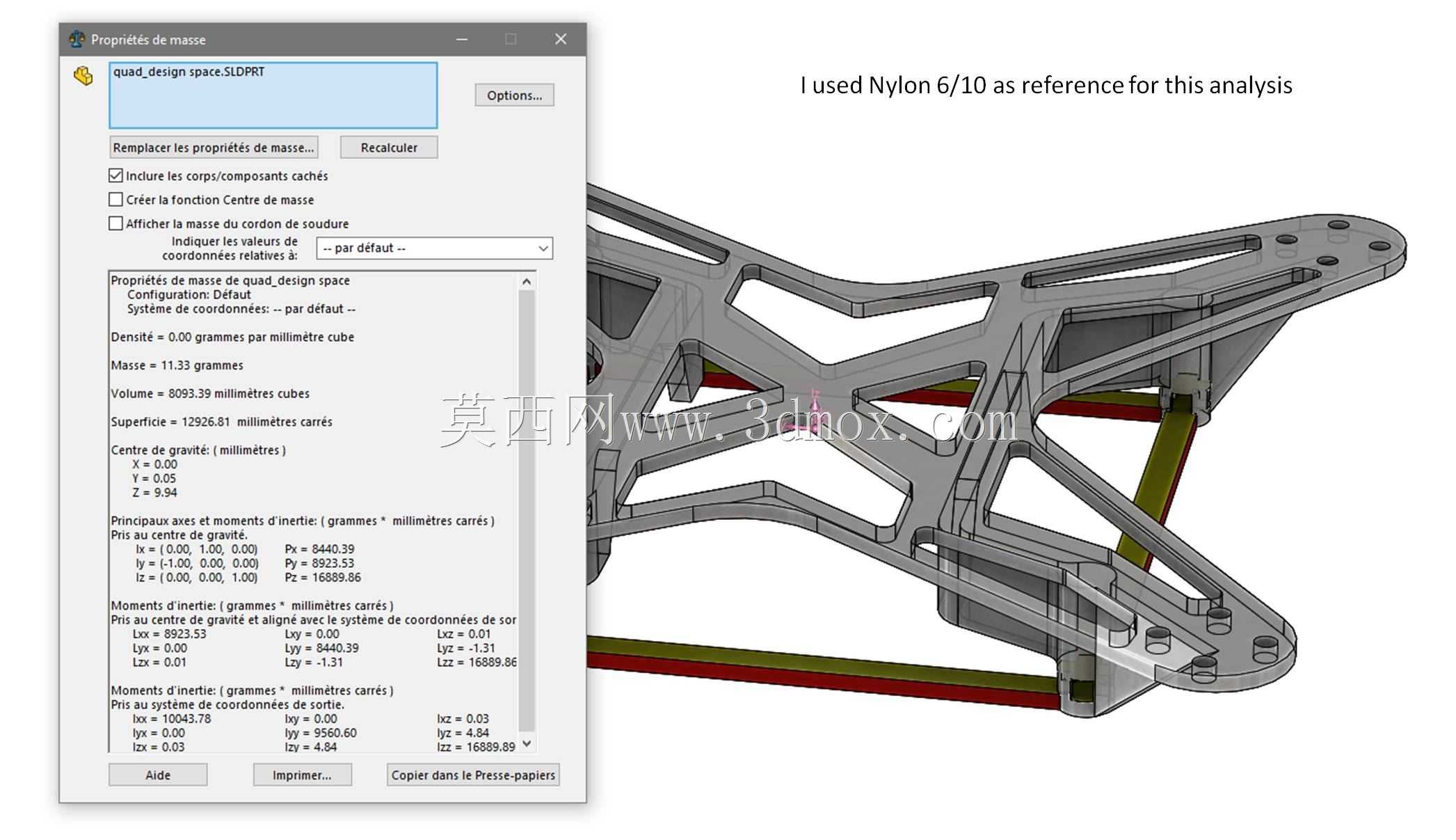

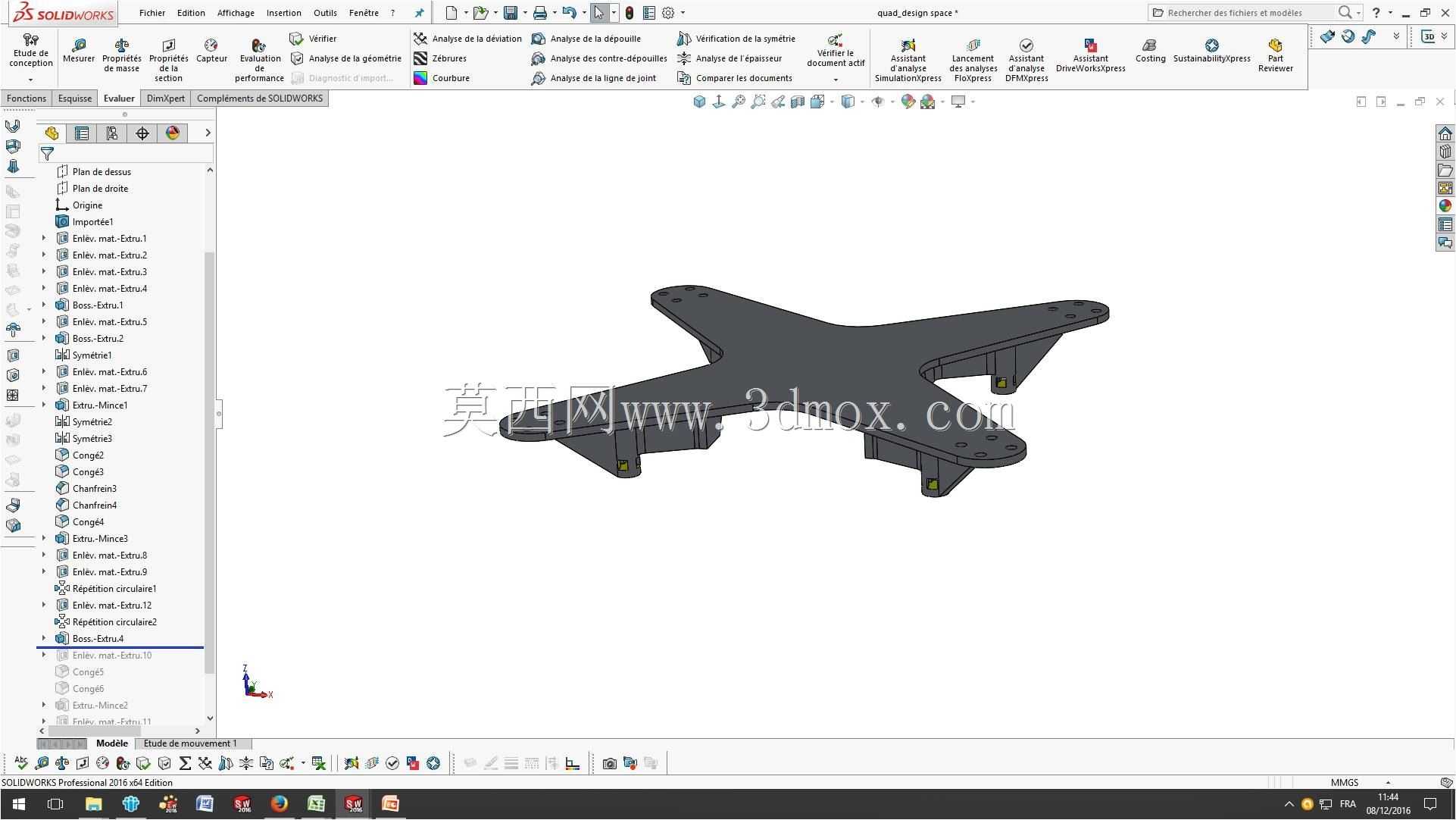

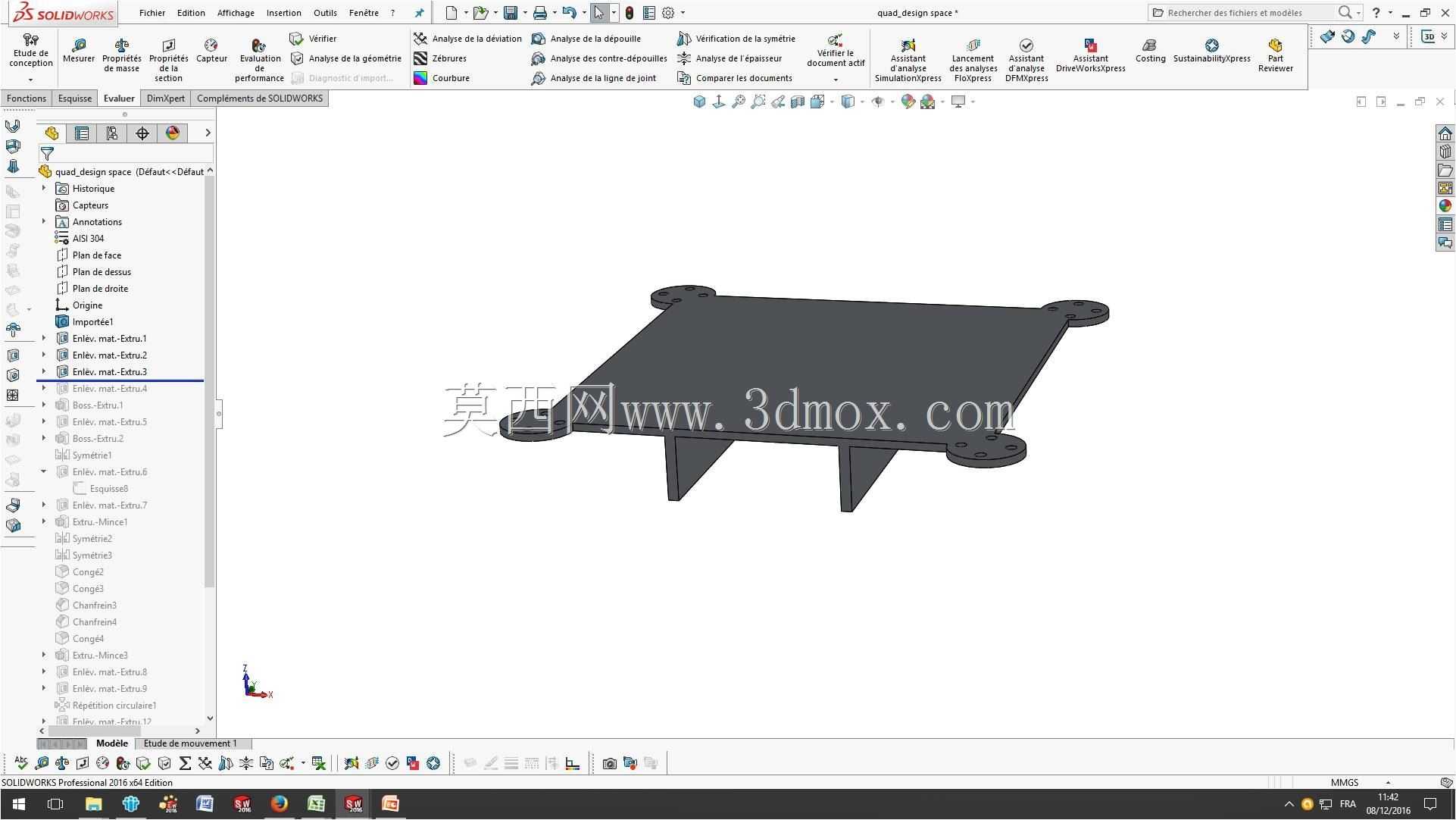

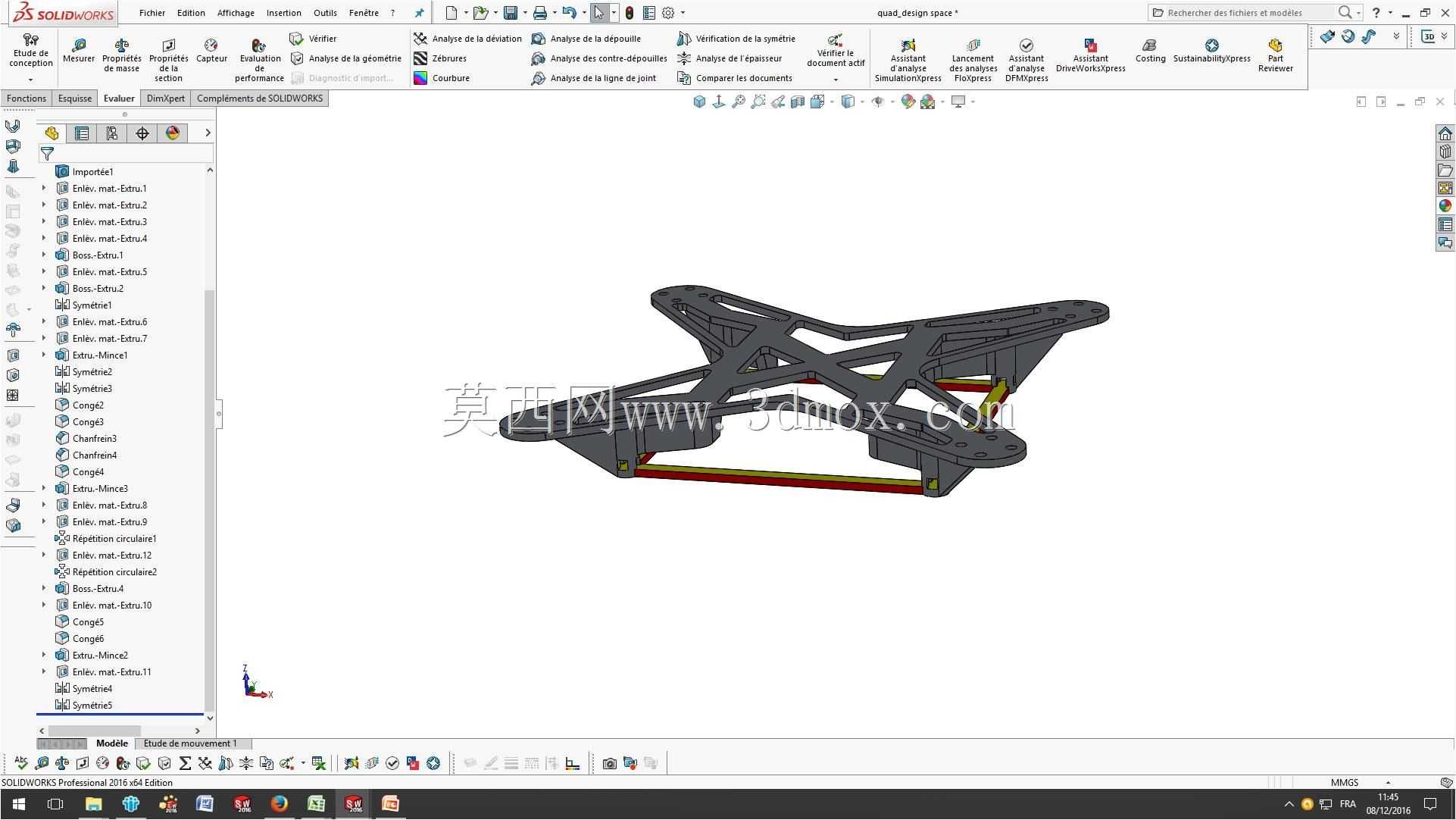

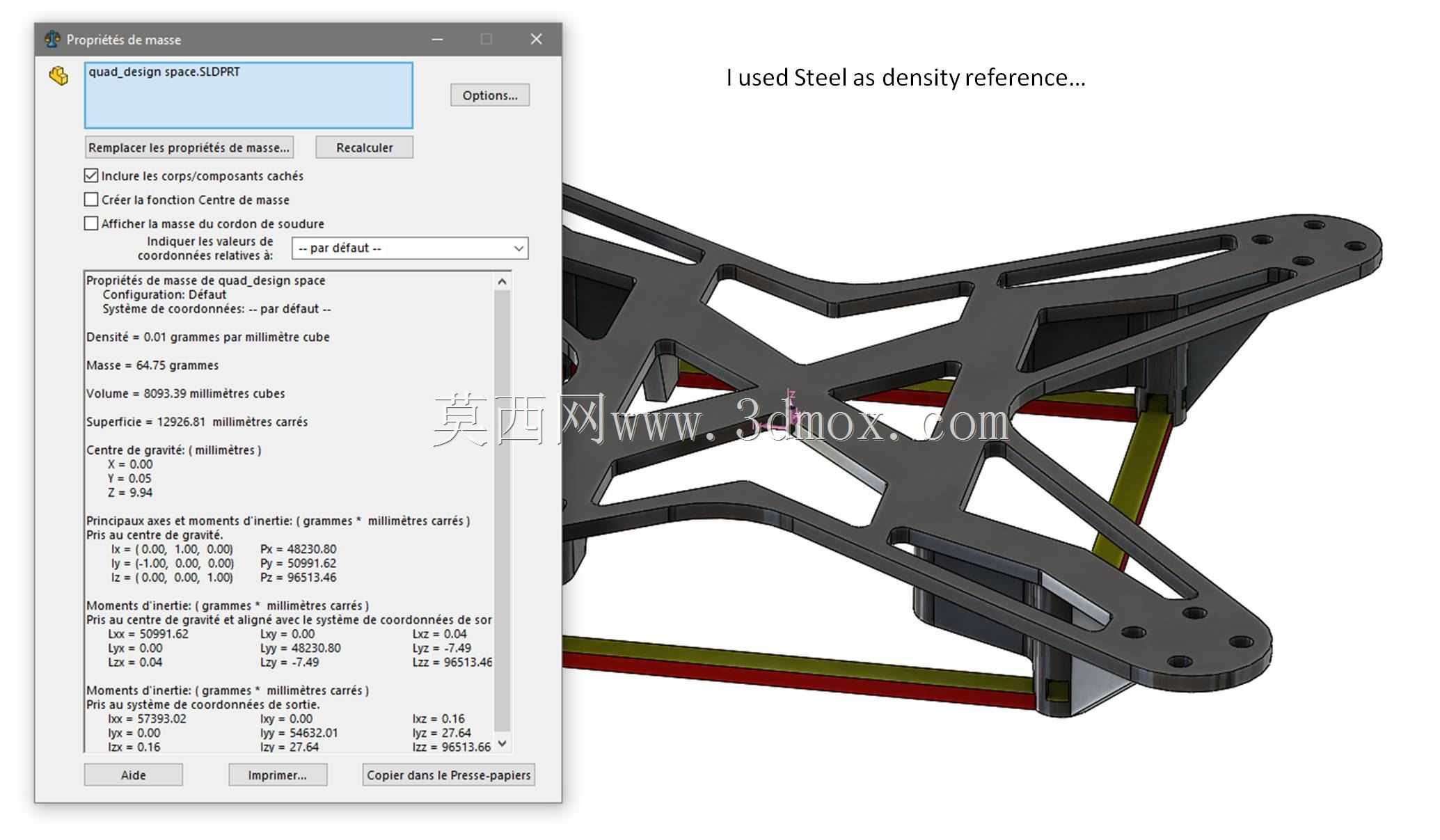

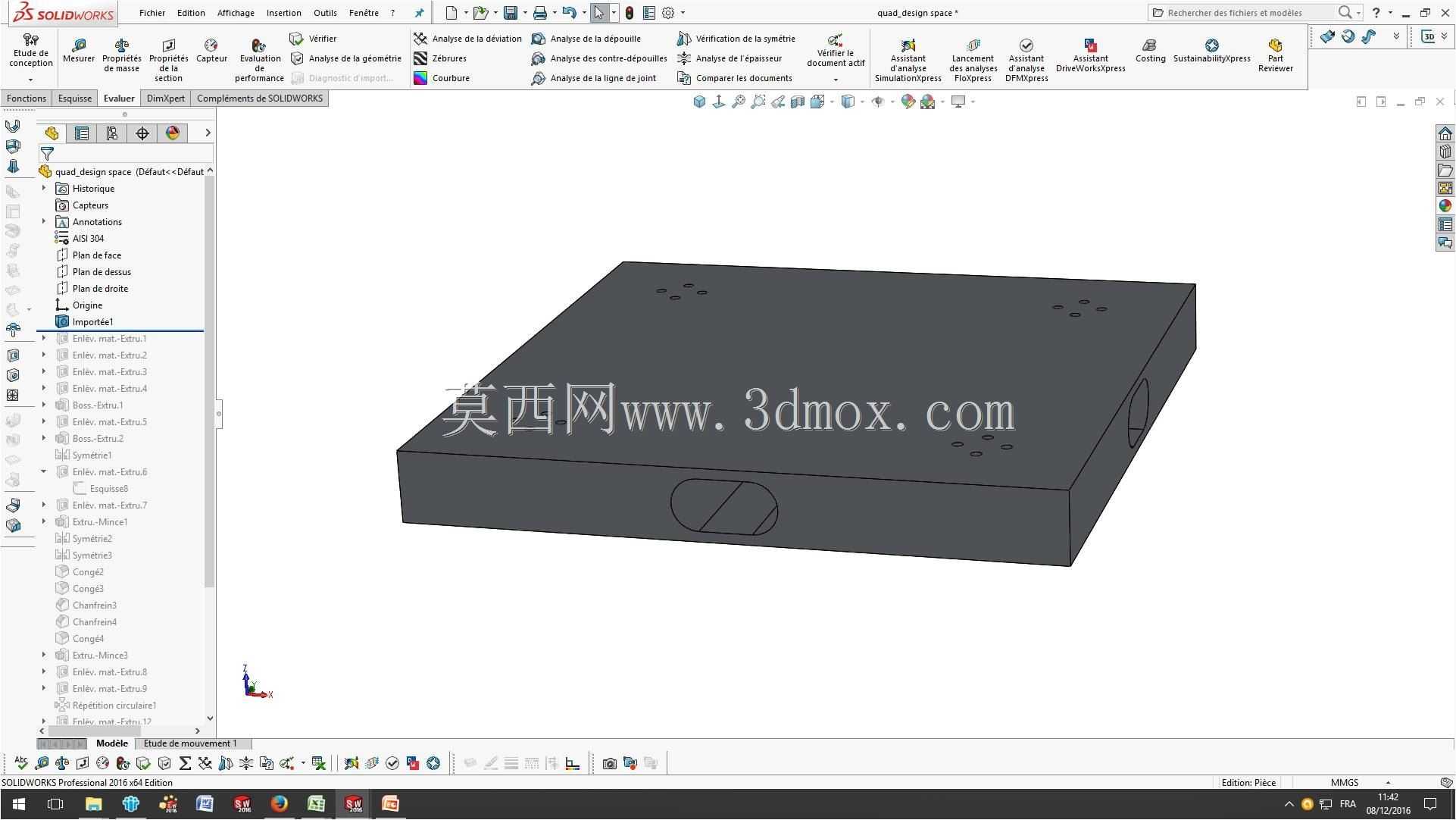

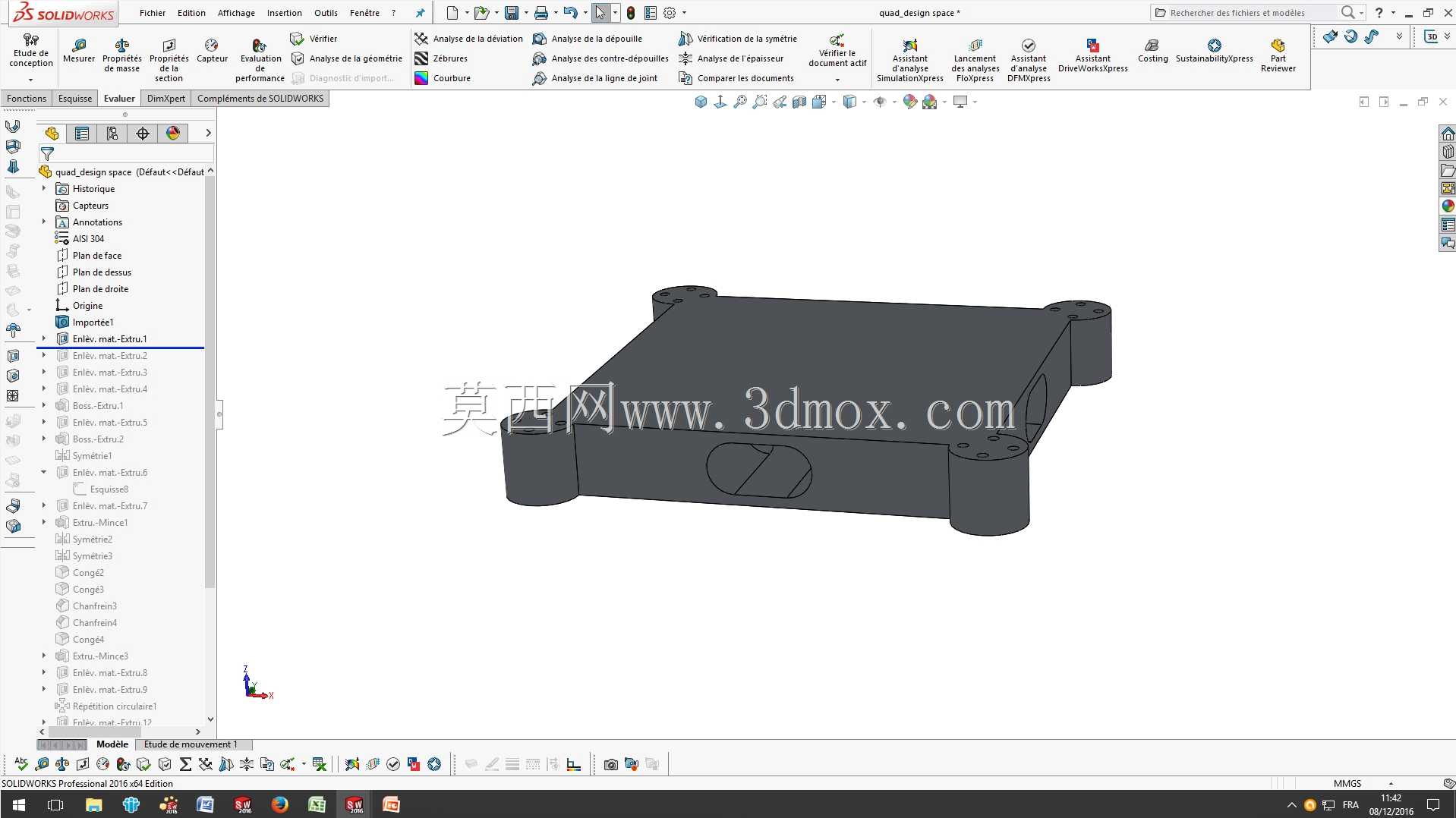

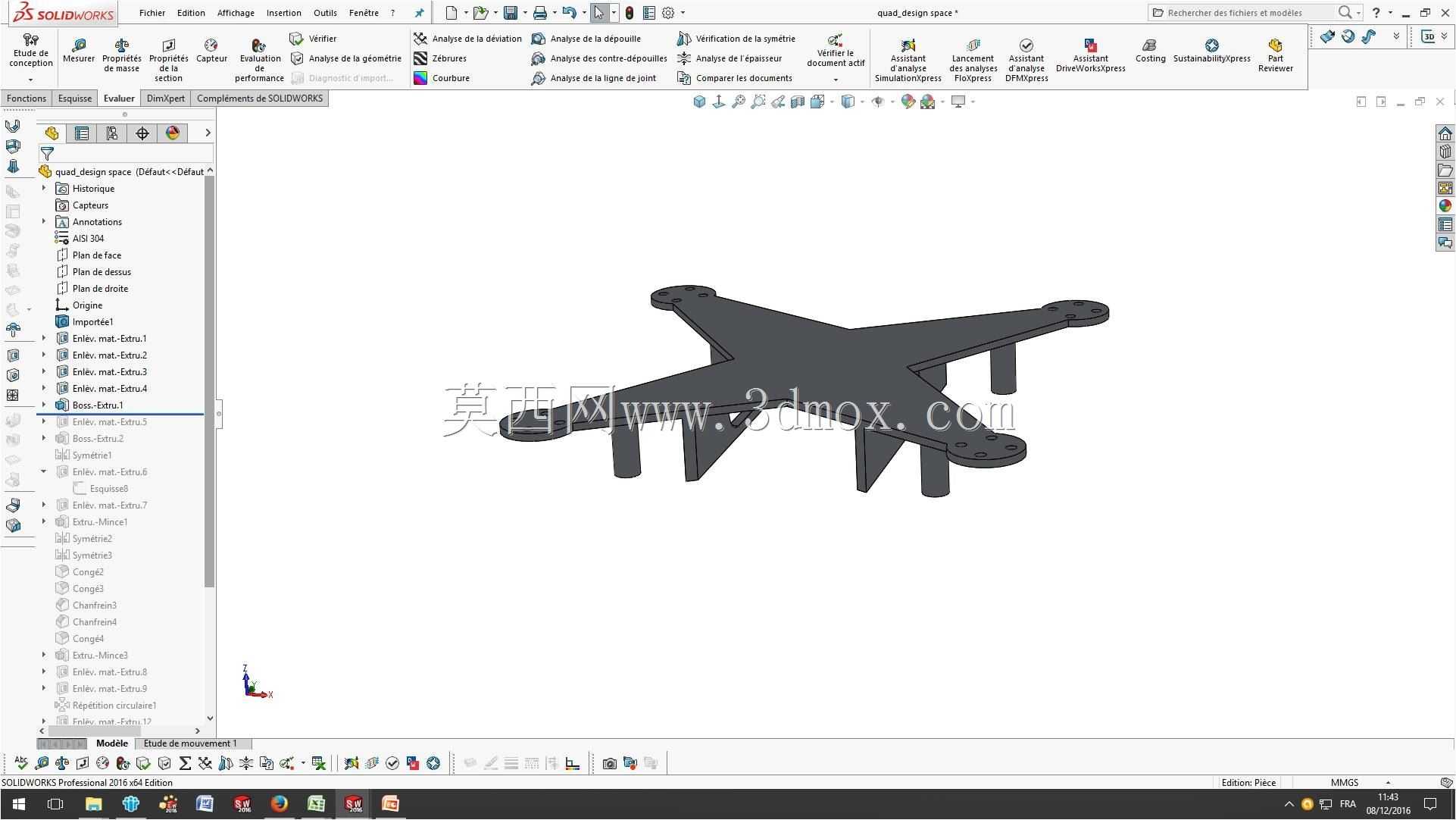

这款四旋翼机架主要面向微型室内航拍、青少年科创教学、小型载荷环境探查等应用场景，可作为微型无人机的核心承载基体，适配小尺寸无刷动力套装与微型飞控模块，满足短距低空稳定飞行的使用需求。机架采用X型对称布局设计，四个机臂沿中心呈等角度放射分布，能够为四个旋翼动力单元提供均衡的安装点位，保证飞行过程中动力输出的力矩平衡，降低飞控系统的姿态校准难度，提升飞行稳定性。整体结构采用一体化镂空拓扑优化思路，在保证结构刚性的前提下最大化去除非承载区域的冗余材料，既可以适配光固化3D打印的快速成型需求，也可在去除底部辅助支撑条后，通过常规数控铣削工艺完成加工，适配小批量定制生产的加工条件。机架中心区域预留有飞控板、电池的安装腔体，圆筒底部设计有细小过线孔位，可穿过供电与信号传输线缆，避免线缆外露干扰旋翼转动，同时减少飞行过程中的风阻影响。机臂末端预留有标准的动力电机安装孔位，孔位间距适配主流微型无刷电机的安装尺寸，无需额外打孔即可完成动力单元的固定装配；机架底部设计有分层支撑结构，可通过缓冲条连接形成起落防护架，在降落时能够吸收冲击能量，避免核心电子元件直接磕碰受损。整体机架采用尼龙材质成型时总重量可控制在极低区间，能够有效降低整机起飞重量，提升续航表现与机动灵活性，机架各安装边界均做了圆角过渡处理，既能够避免打印或加工过程中的应力集中问题，也可减少组装过程中尖锐边角对操作人员的划伤风险，结构无额外隐藏卡扣，组装与后期维护拆卸都十分便捷。
