汽车散热系统冷却风扇逆向设计

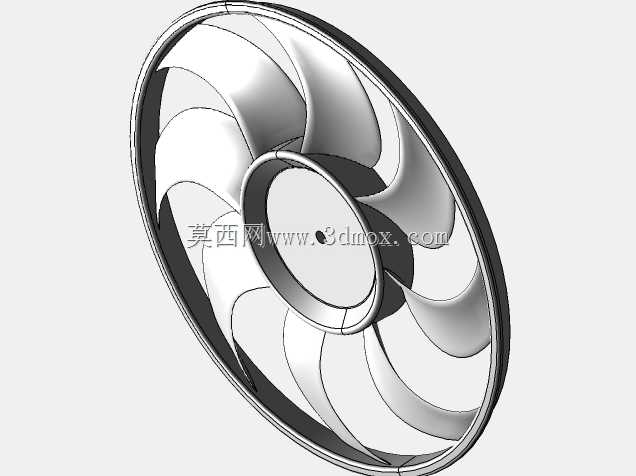

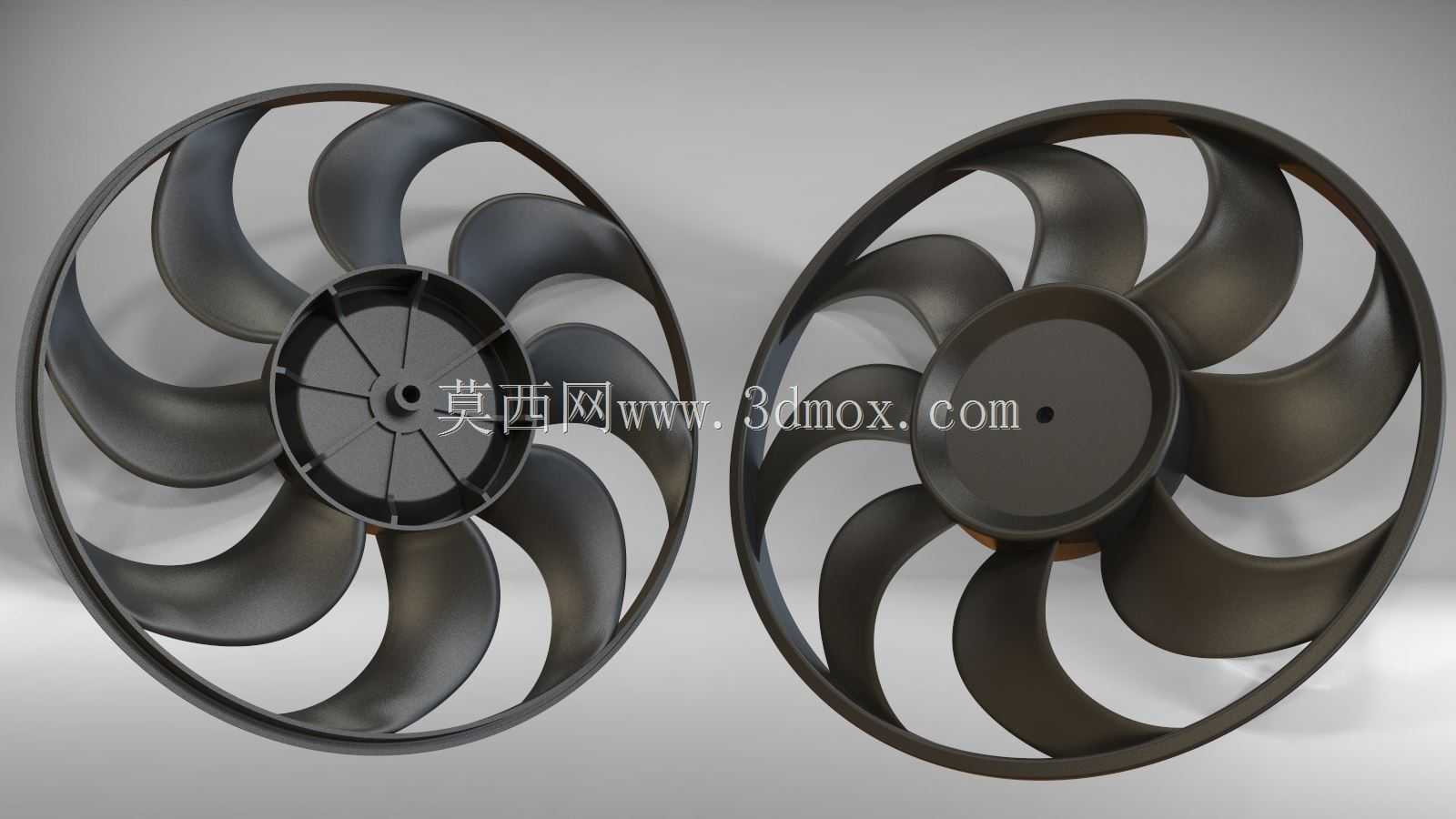

这款冷却风扇主要应用于乘用车辆发动机舱散热系统、工业机柜通风散热、商用空调外机风冷模块等场景，核心作用是驱动空气形成定向高速气流，带走换热部件表面堆积的热量，避免动力单元、电控模块因持续工作温度超出阈值出现性能衰减、元器件烧毁等故障，是风冷散热链路里的核心执行部件。从功能特性来看，该风扇采用不等距七叶曲面结构设计，叶片型面经过流体力学优化，能够在相同转速下获得更高的风量输出，同时有效打破叶片旋转时的气流共振频率，降低运行过程中的气动噪音，适配对噪音控制有要求的乘用车、精密设备机柜等使用场景。正反两个视角的结构分别对应风扇的安装侧与出风侧，安装侧预留了与电机轴匹配的定位轮毂、加强筋结构，能够保证风扇与驱动电机连接时的同轴度，避免高速旋转时出现动平衡偏差引发的震动；出风侧为光滑的中心导流盖，能够减少气流在轮毂位置的紊流损耗，提升送风效率。在设计思路上，该模型通过逆向工程手段完成实物三维重建，完整还原了实物叶片的曲面弧度、叶根过渡圆角、轮毂加强筋的分布逻辑，既保留了原产品的气动性能优势，也为后续的结构优化、开模生产提供了精准的三维数据支撑。从安装边界来看，风扇整体为圆形轮廓，外圆边缘做了薄边收边处理，能够适配对应规格的风圈安装位，安装时仅需将中心轮毂与电机输出轴定位锁紧，即可保证风叶与周边护罩保留均匀的安全间隙，避免旋转过程中出现剐蹭；轮毂位置的定位孔、加强筋尺寸完全匹配常规车用散热风扇的驱动电机安装规格，无需额外做结构修改即可完成适配替换。叶片根部做了加厚过渡处理，能够提升叶片与轮毂的连接强度，应对高速旋转时的离心力拉扯，延长部件的使用寿命，整体结构兼顾了气动效率、结构强度与安装适配性，能够满足多场景的风冷散热使用需求。
