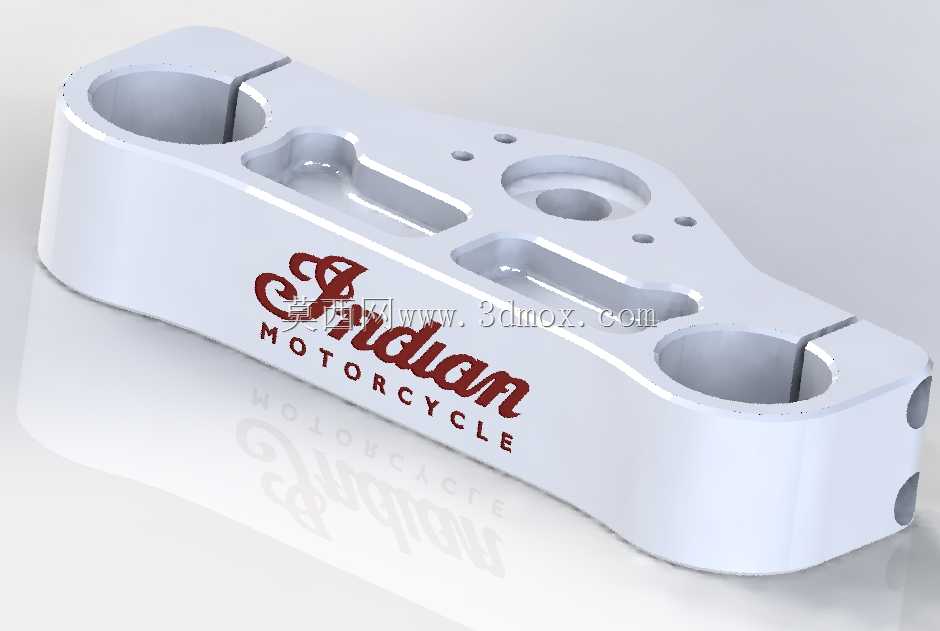

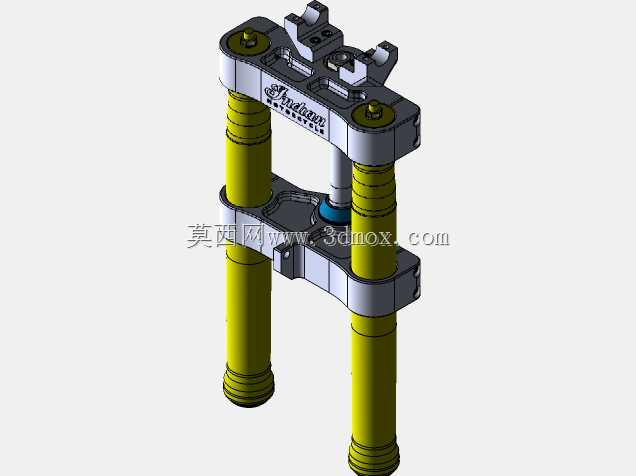

摩托车前叉转向连接三叉树结构件

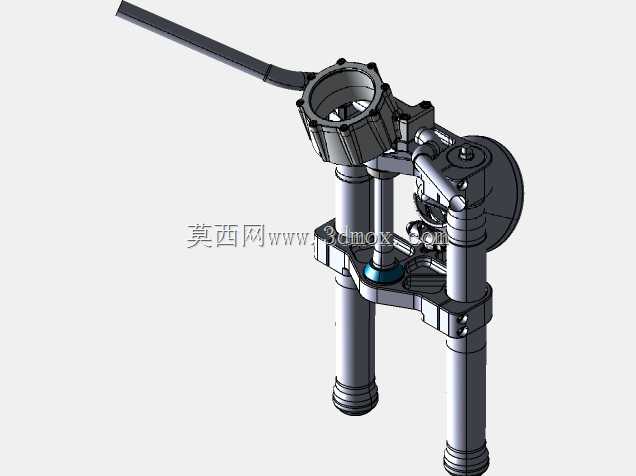

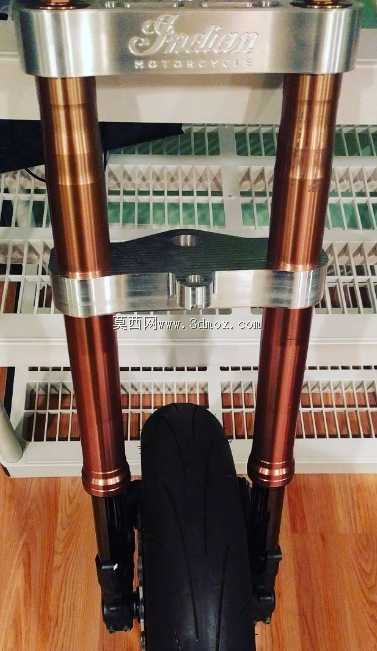

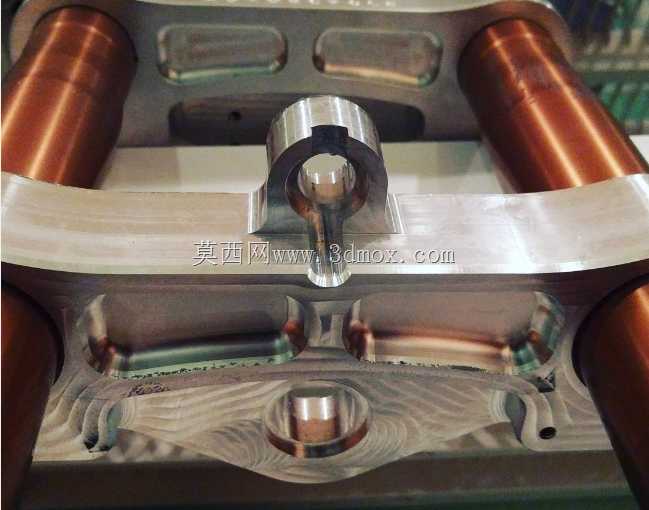

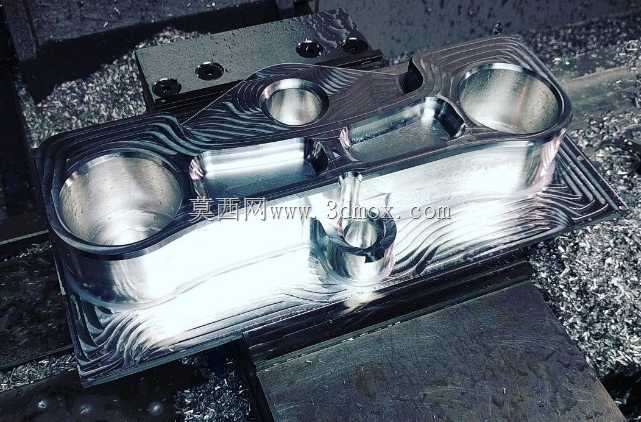

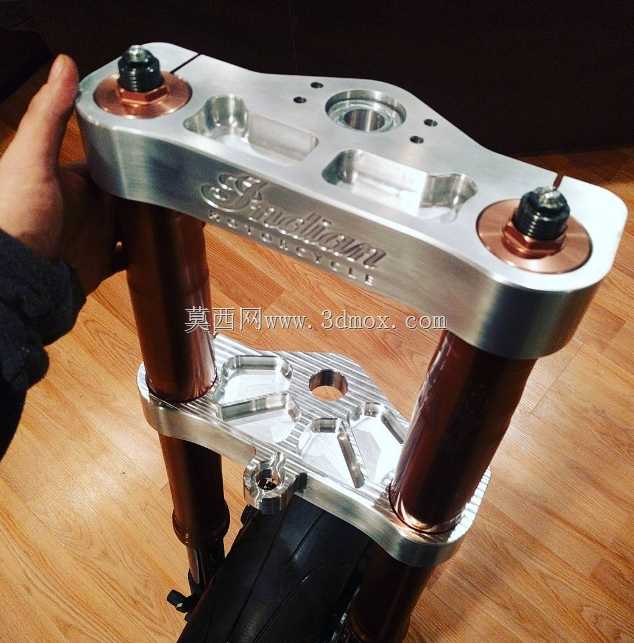

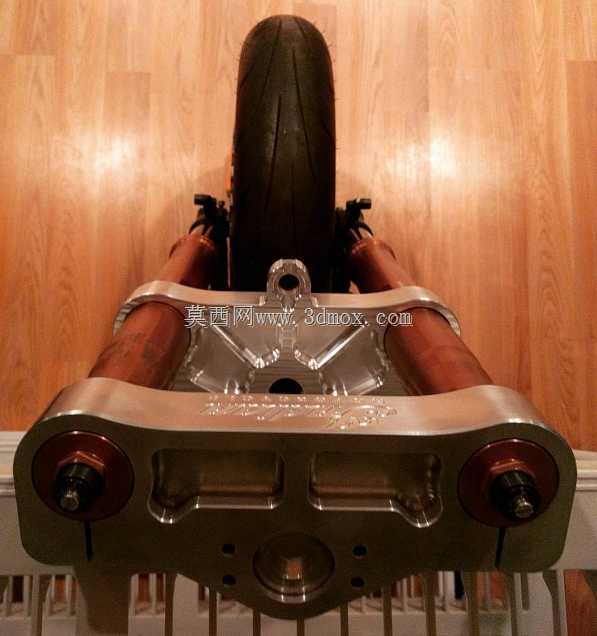

该结构件属于大排量运动摩托车前悬挂系统的核心连接部件，主要应用于高性能运动摩托的前端转向承载场景，承担前减震与方向把之间的力传导、转向力矩传递功能，是保障车辆转向操控精度、行驶稳定性的关键受力构件。在实际骑行场景中，该部件需要持续承受路面颠簸带来的纵向冲击、转向过程中的横向扭转载荷，以及高速行驶时的风阻共振影响，因此结构设计上兼顾了轻量化与结构强度的双重需求。从功能特性来看，该部件预留了标准尺寸的前减震安装孔位，孔位边缘做了加厚补强处理，能够适配对应规格的正置或倒置前减震筒，安装后可保证减震筒与转向轴线的同轴度，避免转向卡滞或减震偏磨问题；部件上分布的多个沉头孔位用于固定方向把压块、仪表支架、线束固定卡扣等附属配件，孔位位置经过布局优化，不会对主体受力结构产生应力集中影响；中部的镂空减重槽设计，在不降低整体结构刚性的前提下，有效削减了部件自身重量，降低了前端簧下质量，能够提升减震响应速度与转向灵活度。设计思路上采用了一体化铣削成型的结构逻辑，摒弃了传统焊接拼接结构存在的焊缝应力薄弱点，整体轮廓过渡处全部做了圆角顺滑处理，避免应力集中导致的部件疲劳断裂；安装边界方面，主减震安装孔的内径尺寸匹配对应车型的前减震筒外径，部件整体宽度适配车型前轮的转向最大转角范围，不会在满打方向时与油箱、导流罩等周边部件发生运动干涉，底部的连接凸台尺寸与下联板安装位完全契合，安装时无需额外打磨修改即可完成对位装配。部件表面的加强筋布局沿着受力传导路径分布，从减震安装孔位向转向杆安装位置呈放射状延伸，能够将路面冲击产生的应力均匀分散到整个构件上，避免局部载荷过大出现形变，适配激烈驾驶、非铺装路面行驶等多种复杂使用场景的强度需求。
