民用大涵道比涡扇航空发动机结构设计

该模型还原的民用涡扇发动机，是当前窄体干线客机、中短程民用支线客机的核心动力装置，也可适配大型民用货运无人机、特种高空长航时民用飞行器的动力需求，承担着为飞行器提供巡航推力、同时为机载环控、液压、电力系统提供引气与功率输出的核心作用，是民用航空装备领域技术密度最高的旋转动力设备。

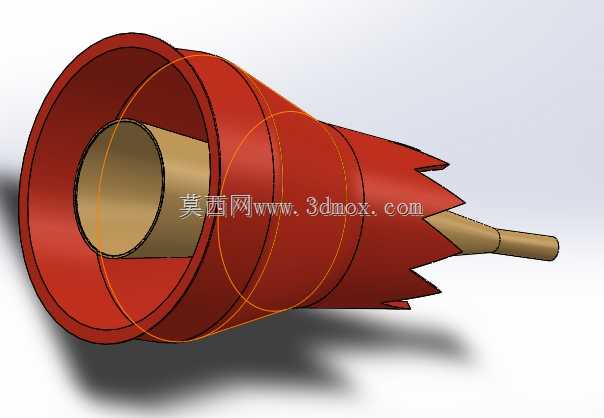

从实际功能特性来看，该款大涵道比涡扇发动机依靠前端大直径风扇吸入的空气，分为内外两个涵道完成能量转换，外涵道气流直接产生超过七成的巡航推力，有效降低民用客机巡航阶段的燃油消耗与飞行噪音，满足民航领域严苛的经济性与适航噪音要求；内涵道气流依次经过多级压气机压缩、燃烧室燃油掺混燃烧、高低压涡轮膨胀做功，驱动风扇与压气机持续运转，最终高温燃气从尾喷口排出补充推力，整套动力输出过程可在万米高空低气压、低温度的极端环境下稳定持续工作，适配民航飞机长航时、高可靠性的运行要求。

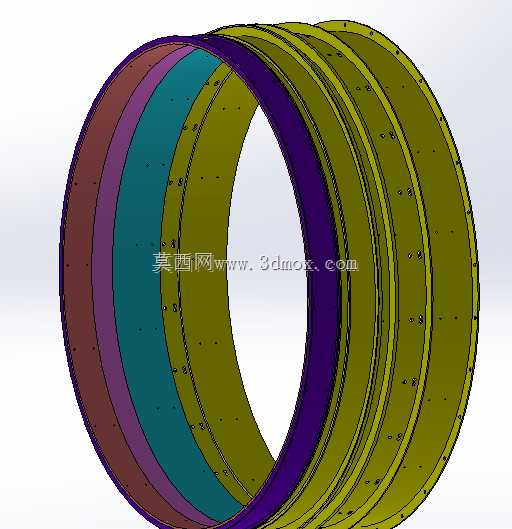

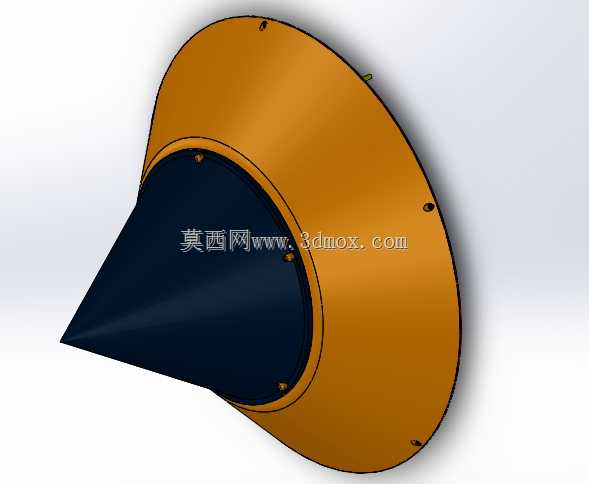

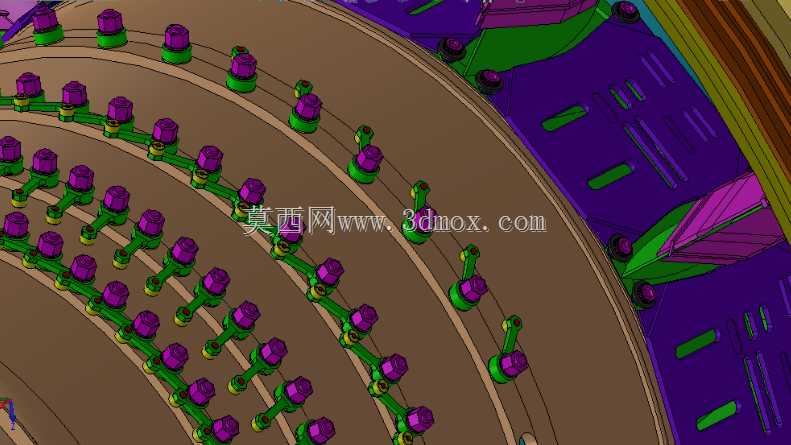

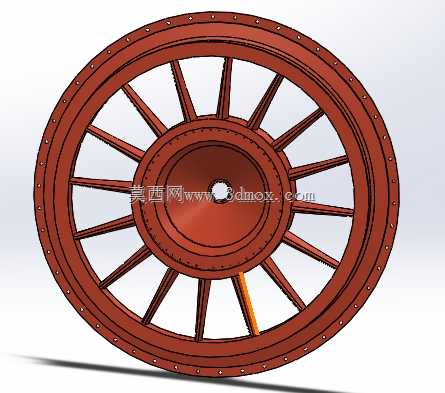

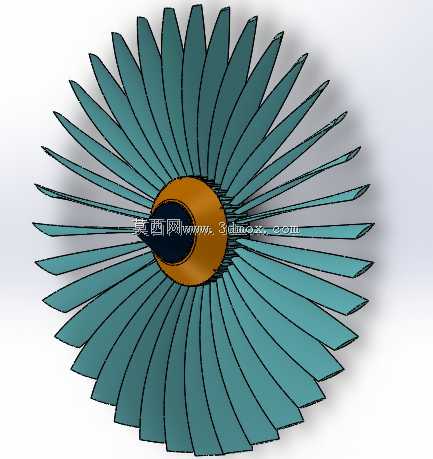

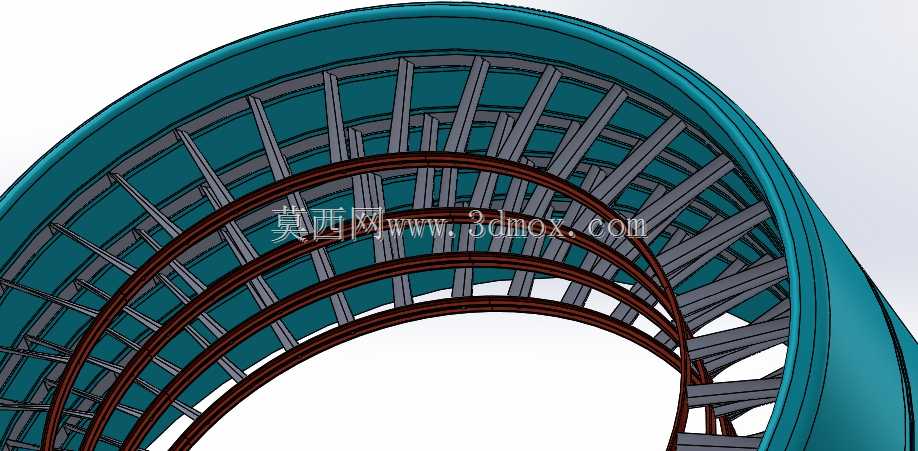

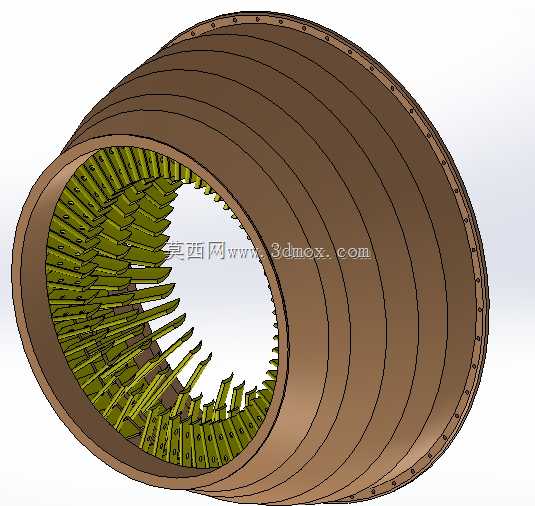

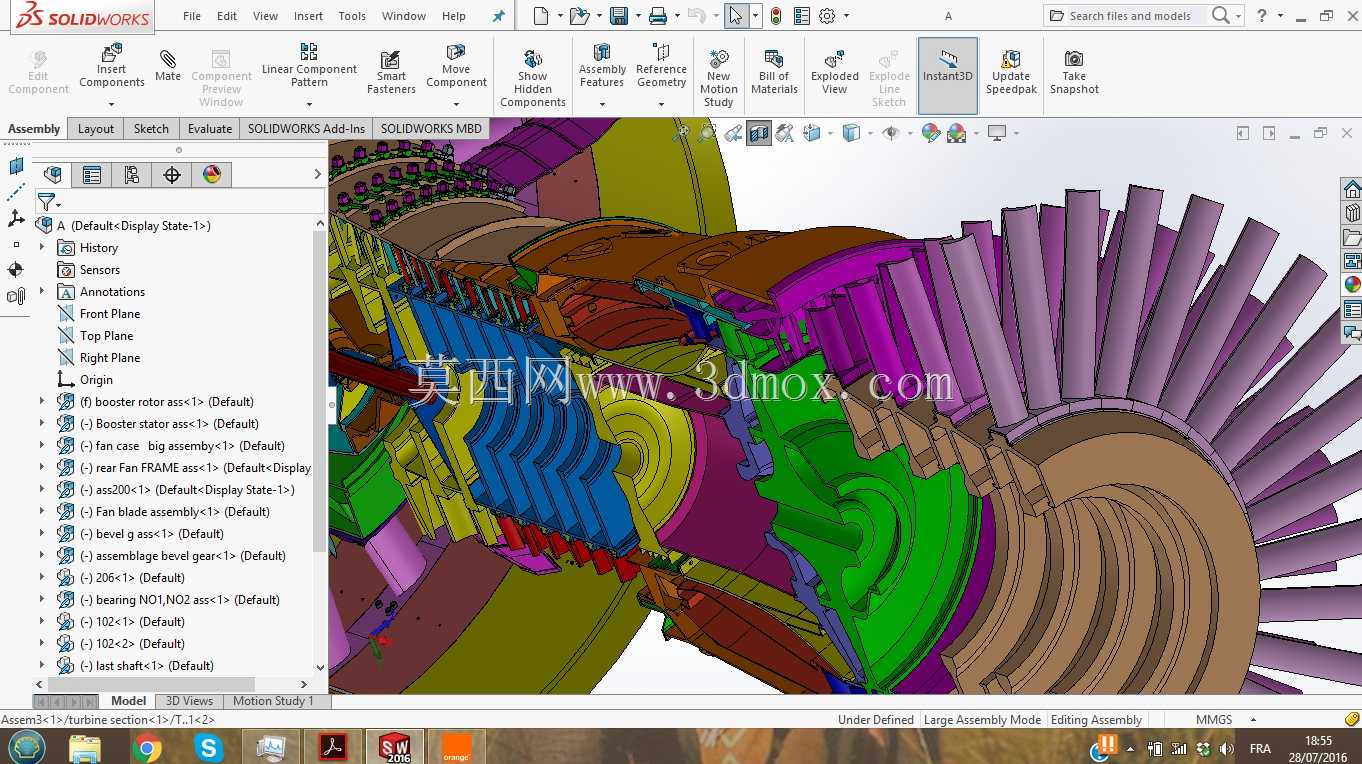

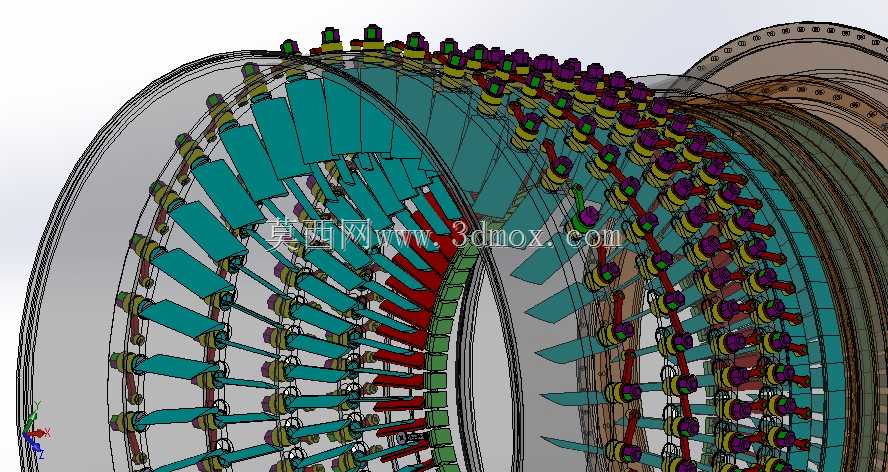

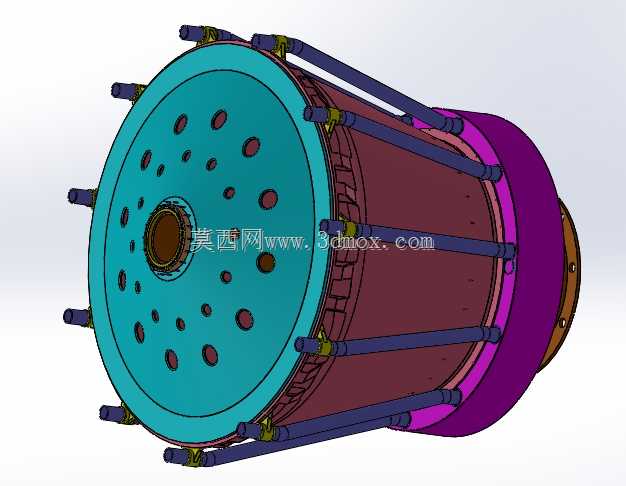

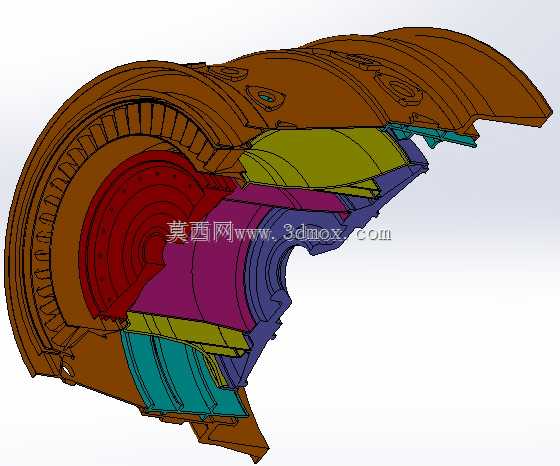

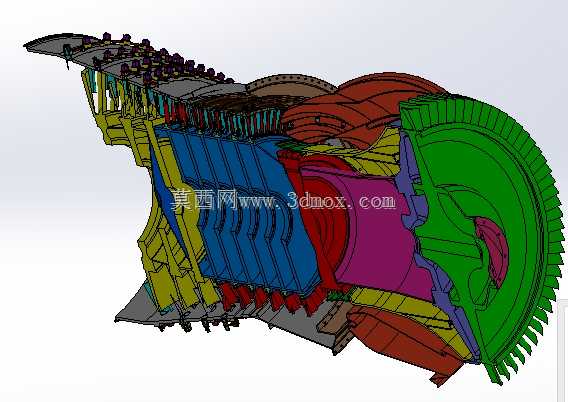

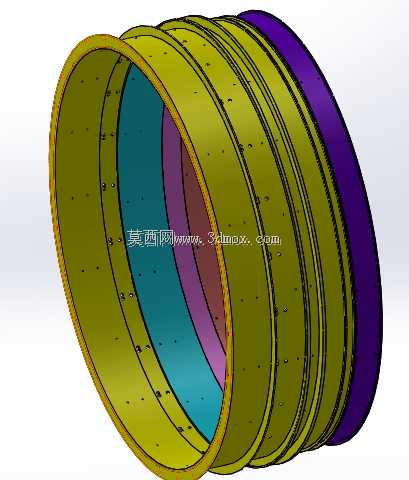

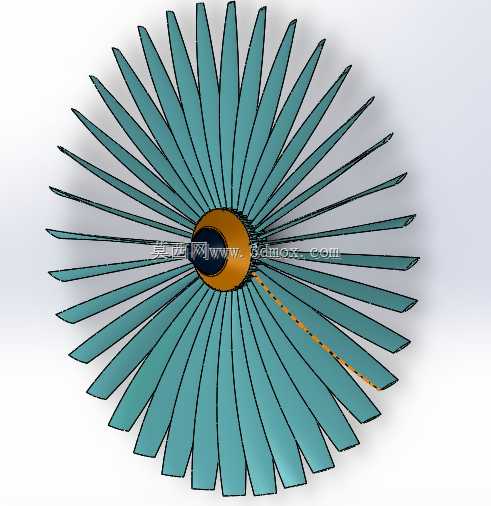

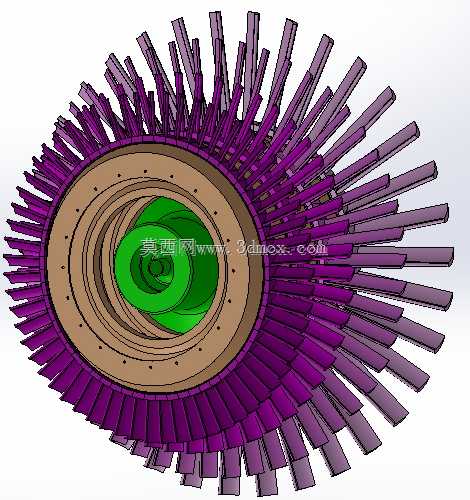

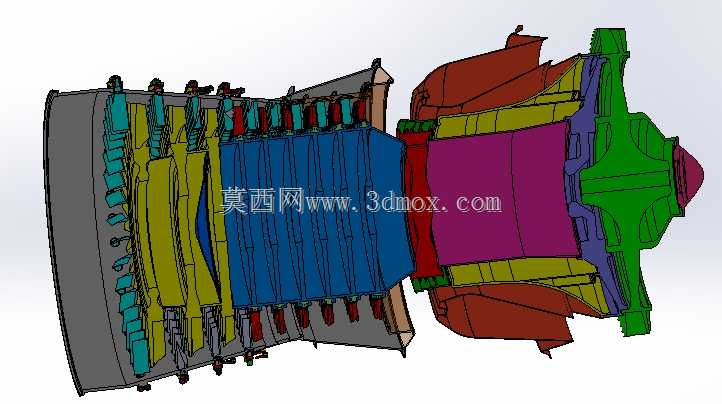

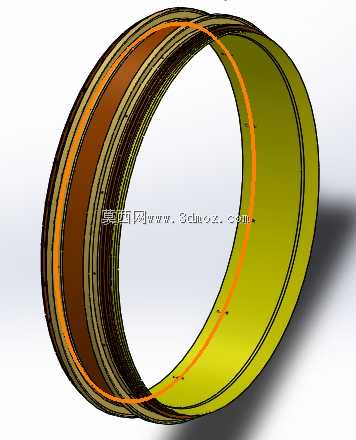

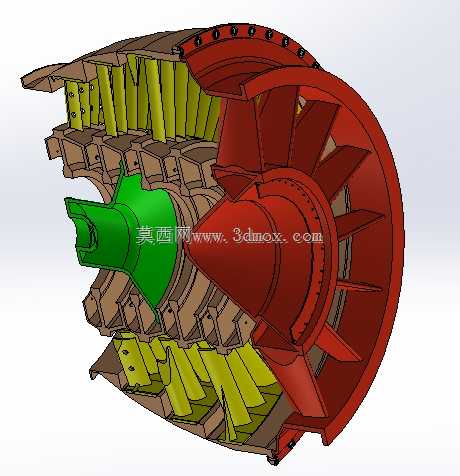

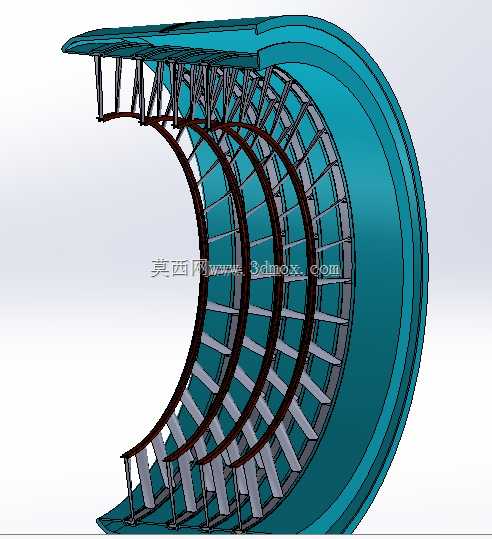

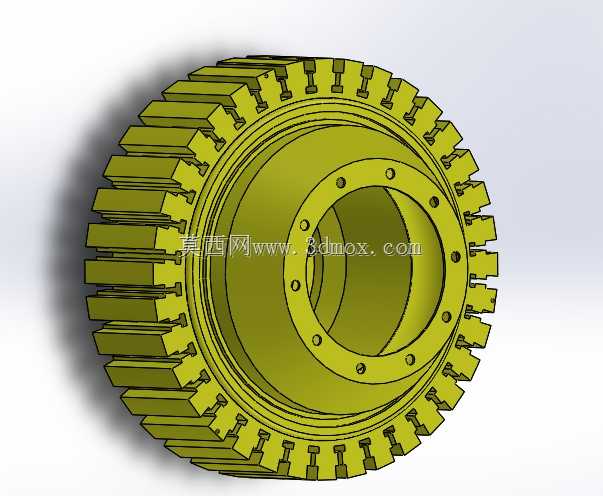

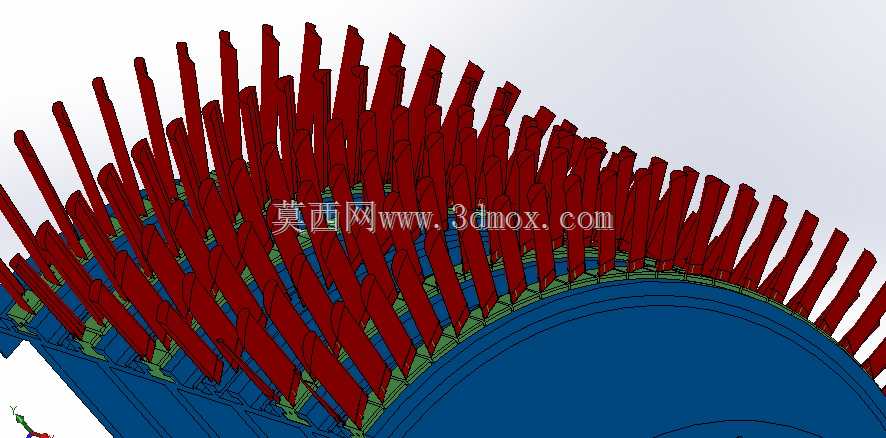

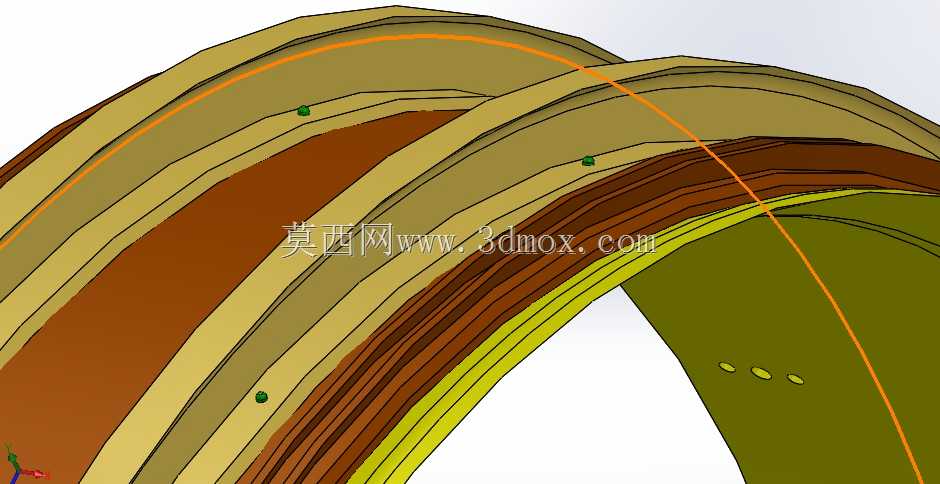

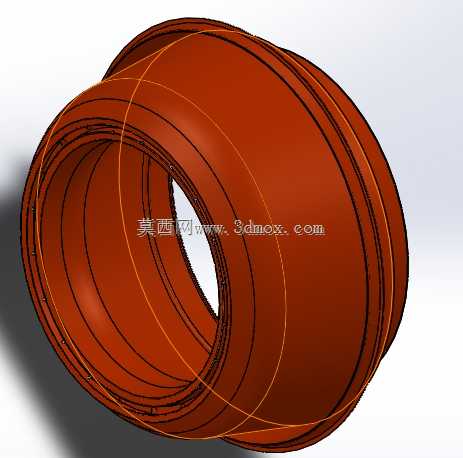

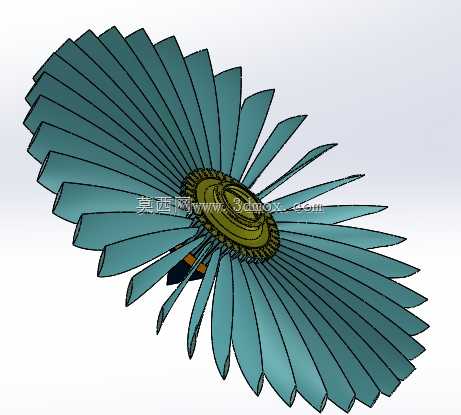

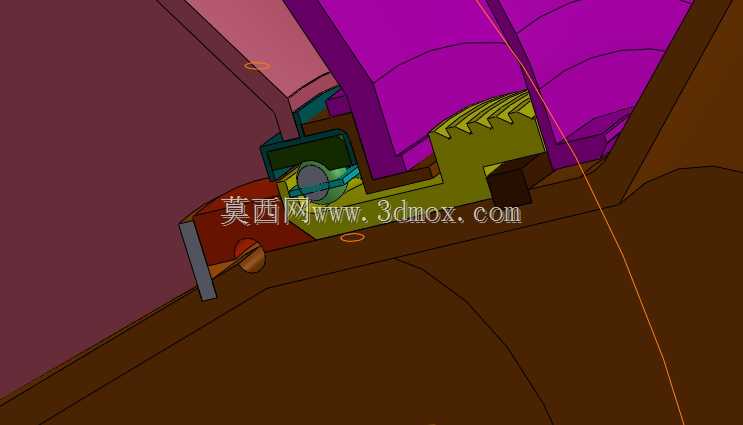

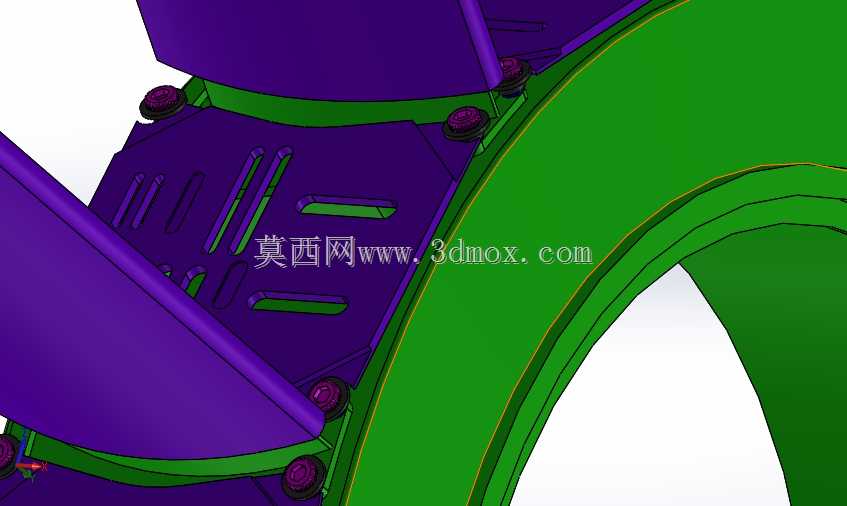

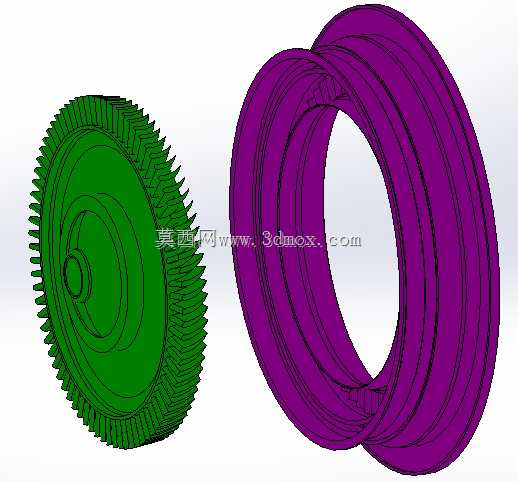

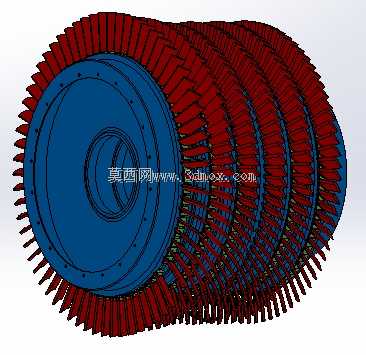

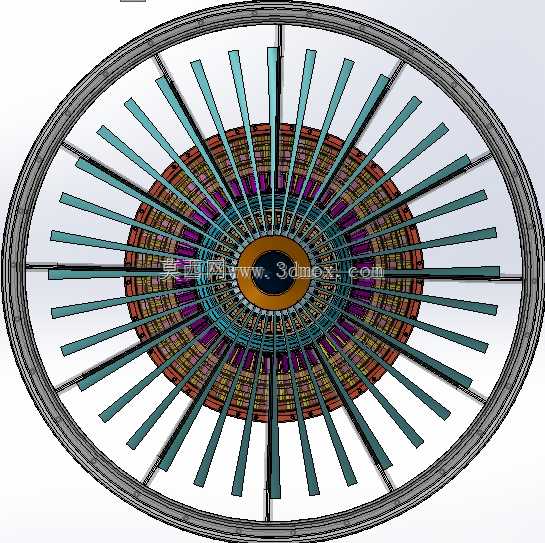

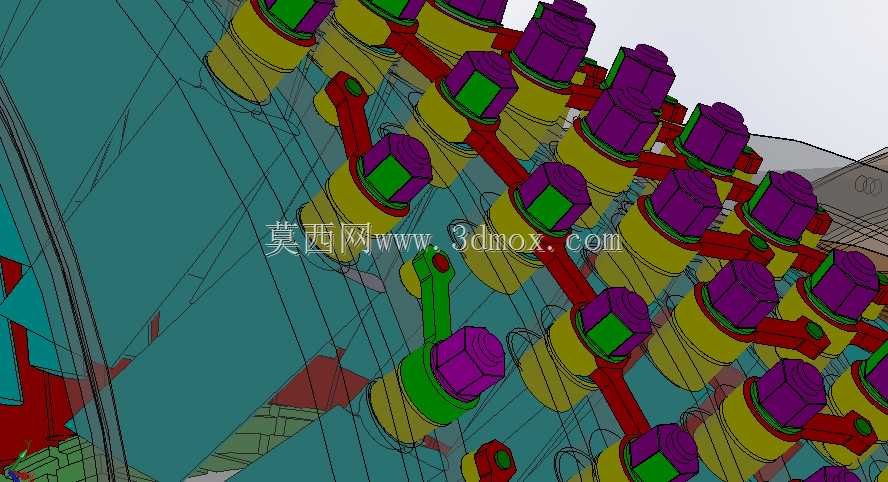

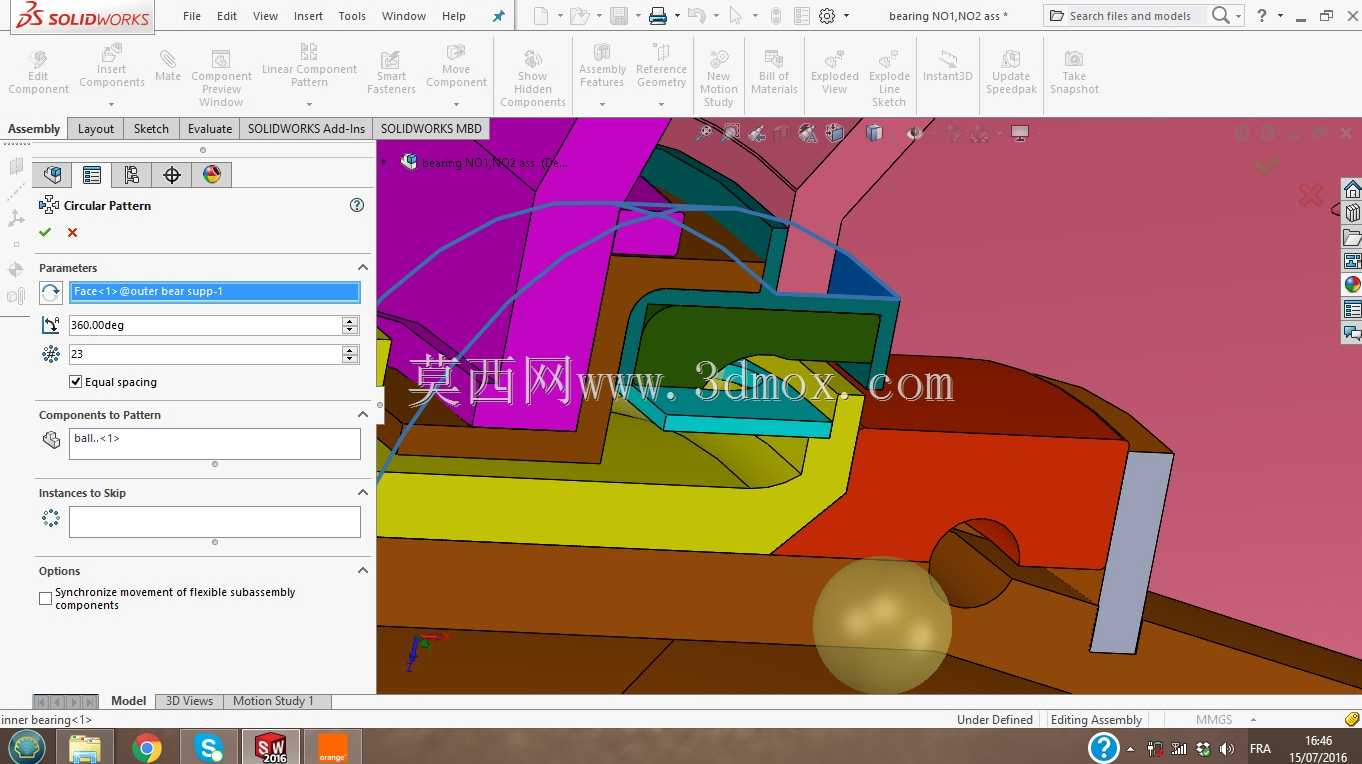

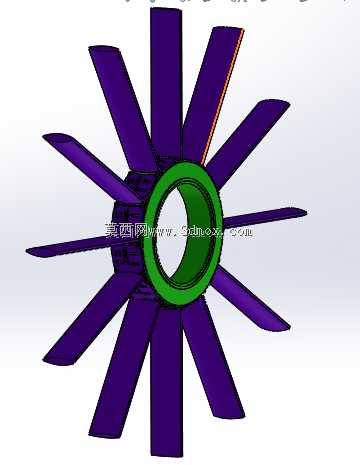

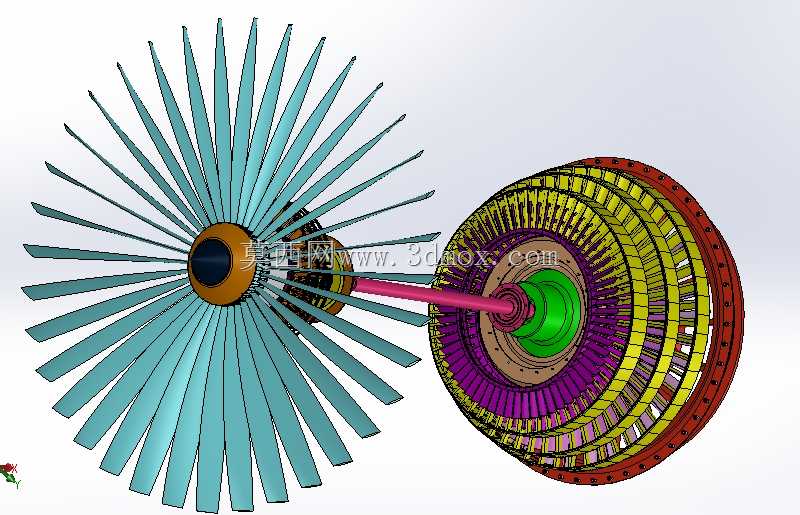

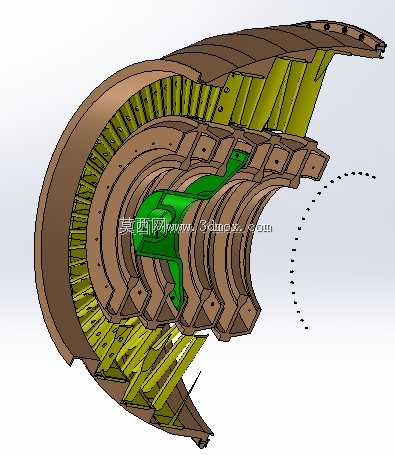

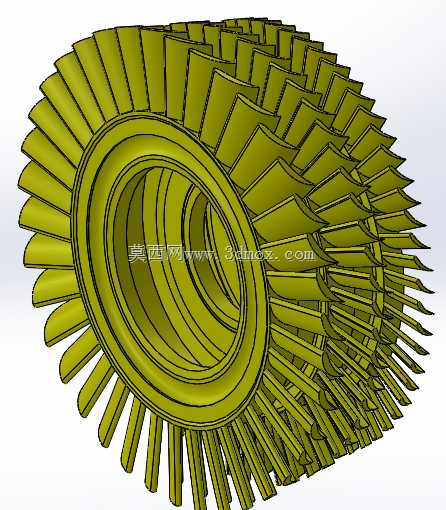

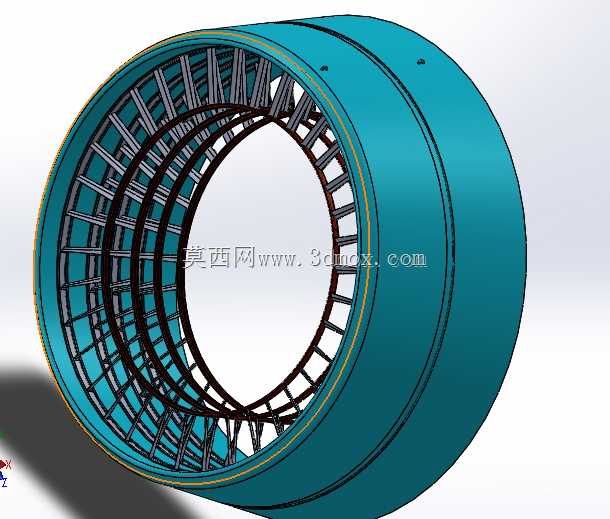

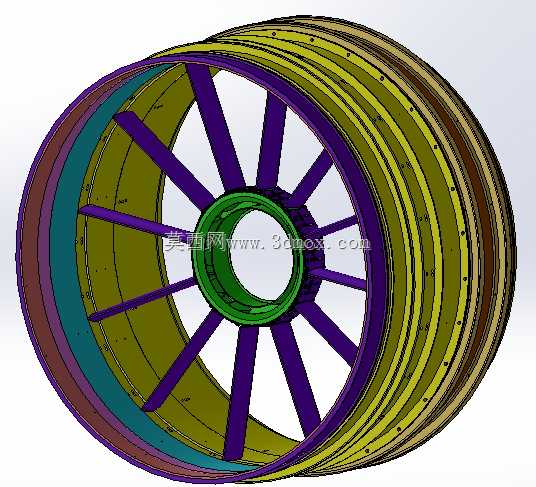

设计过程中遵循民用涡扇发动机的实际气动布局逻辑，首先完成核心机流道的轮廓拟合，确定高低压转子的共轴支撑边界，依次排布多级轴流压气机叶片、环形燃烧室、高低压涡轮的级间位置，保证各旋转部件的同轴度符合转子动力学要求，避免运转过程中出现碰磨风险；外部机匣采用分段式装配结构，从风扇机匣、压气机机匣到涡轮机匣、尾喷管依次衔接，各段机匣预留安装边与连接结构，可实现单元体拆分维护，匹配民航发动机外场快速检修的实际需求；前端风扇叶片采用宽弦后掠的气动外形，还原真实发动机叶片的叶根榫头连接结构，保证叶片与轮盘的连接强度可承受起飞阶段的大离心载荷。

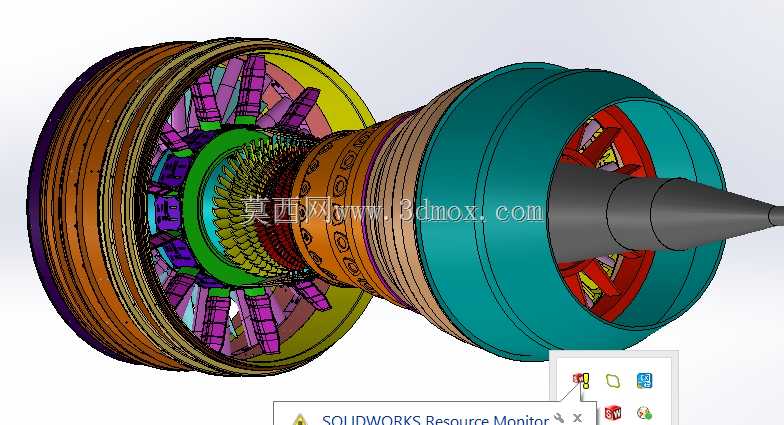

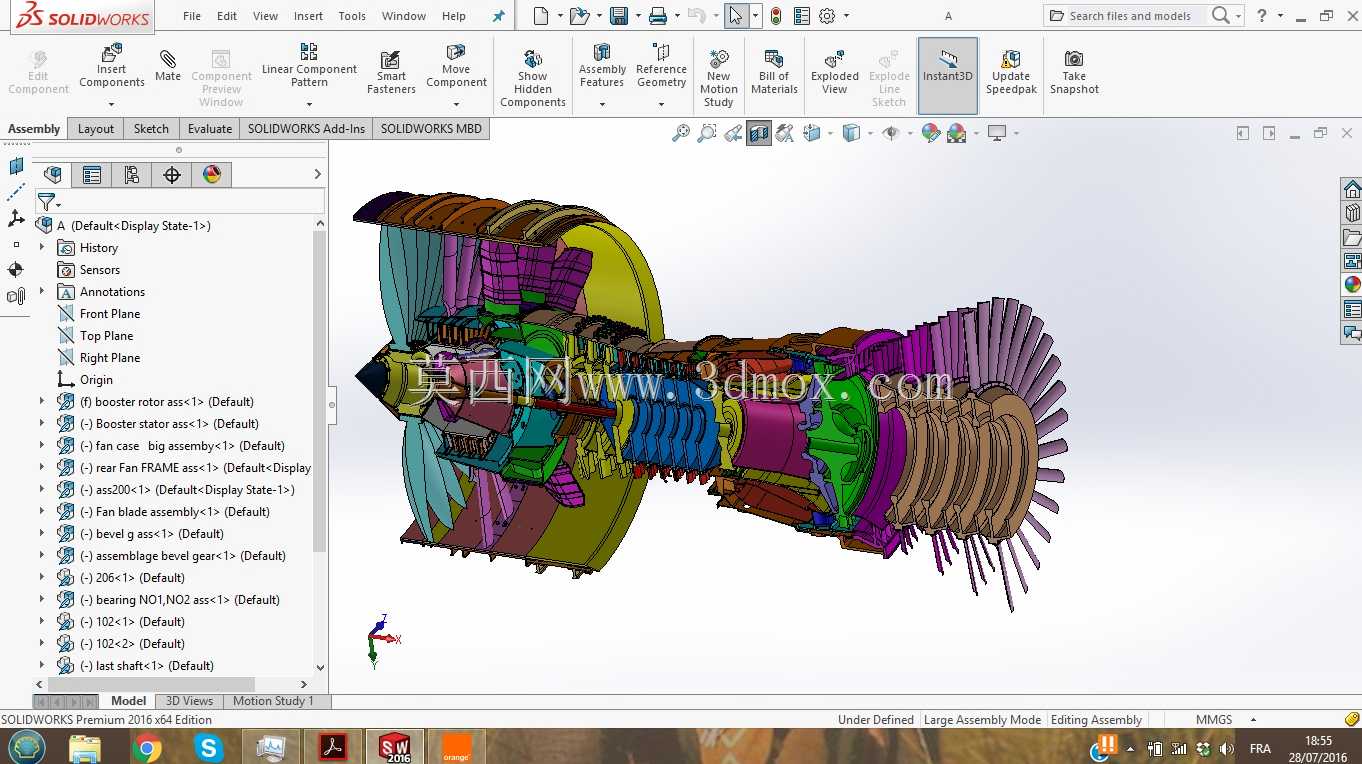

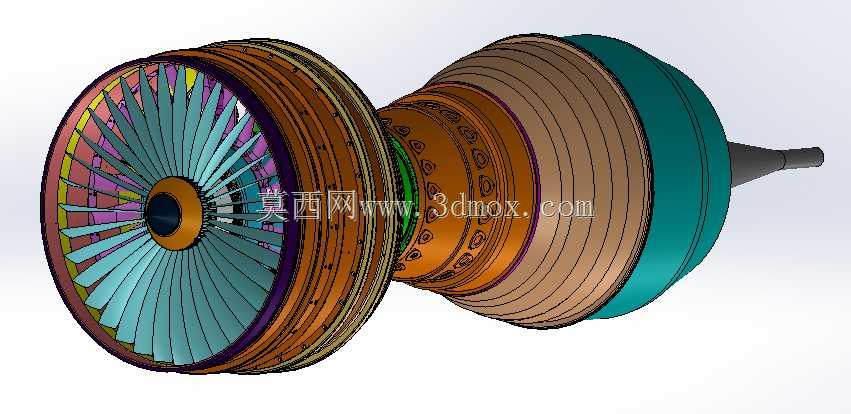

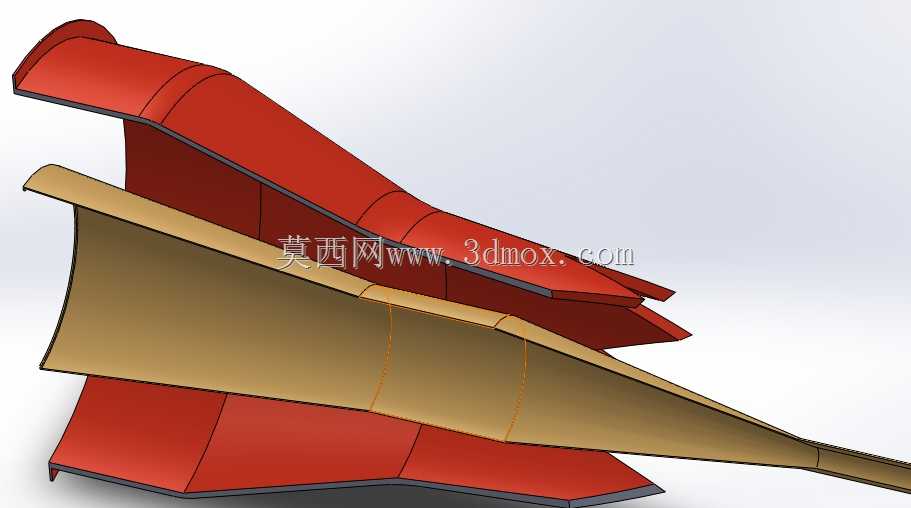

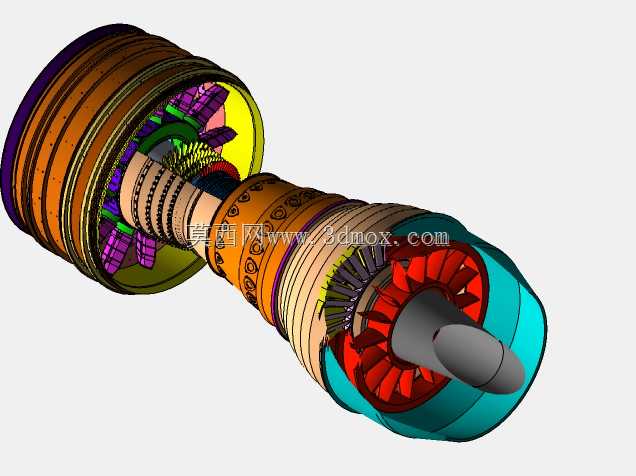

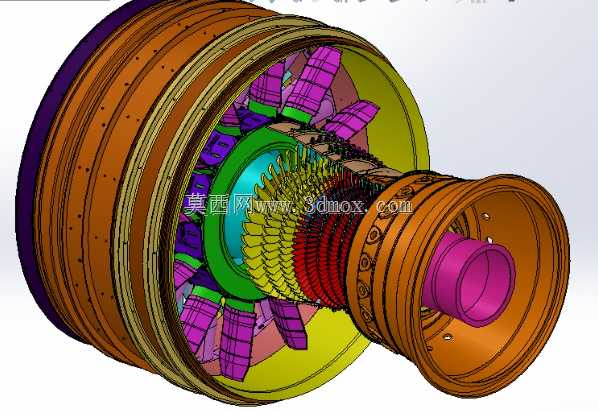

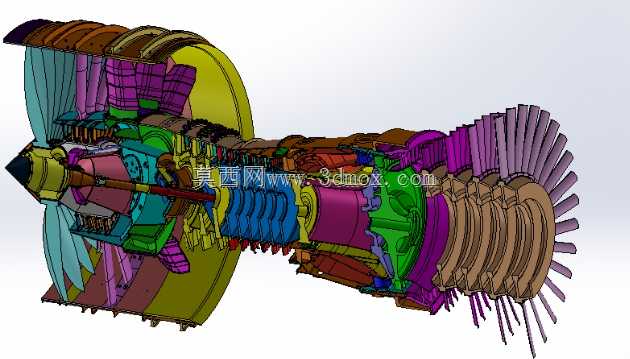

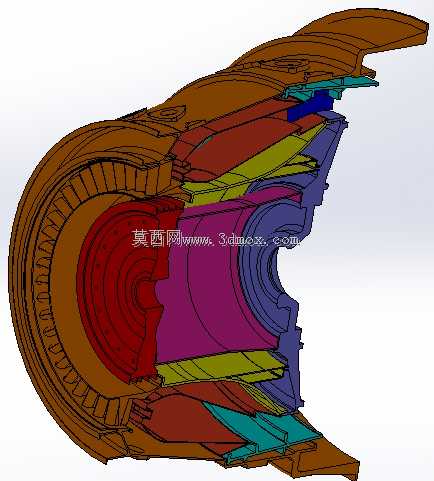

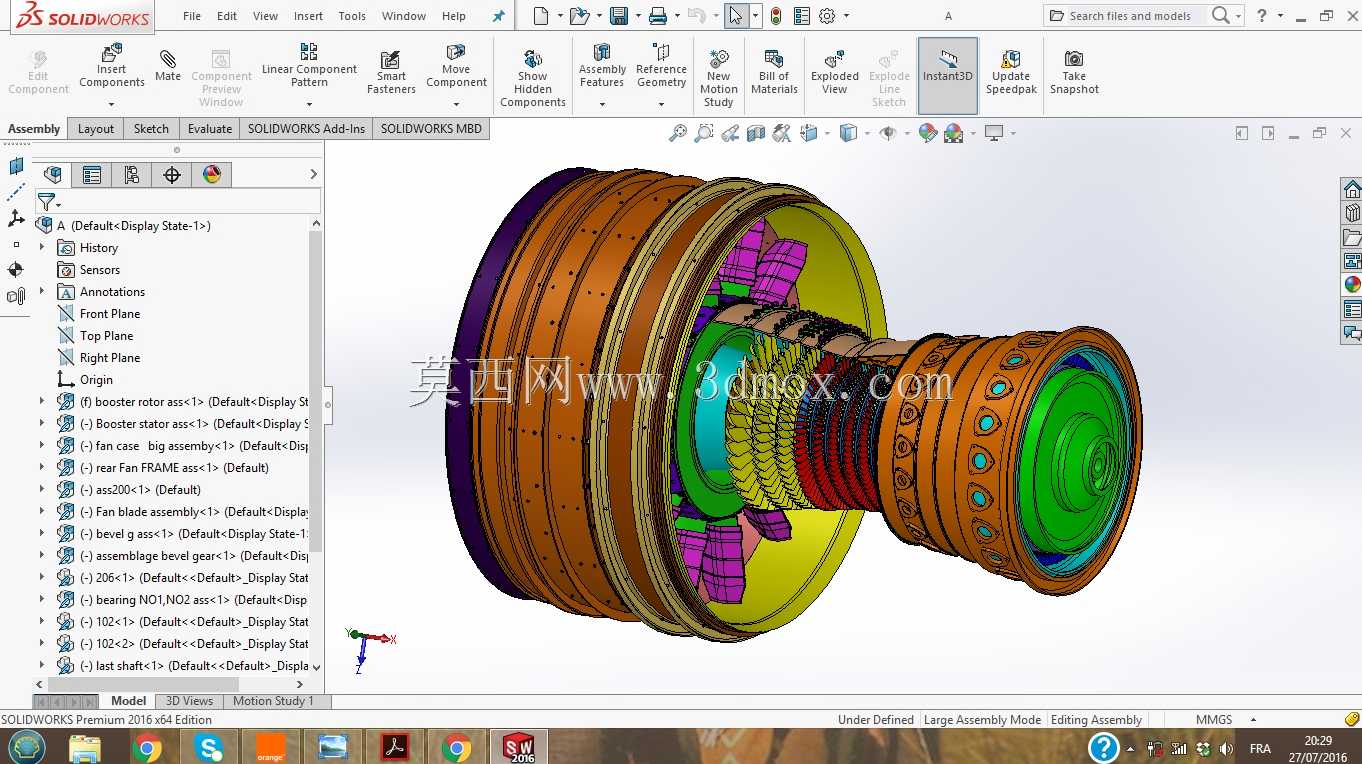

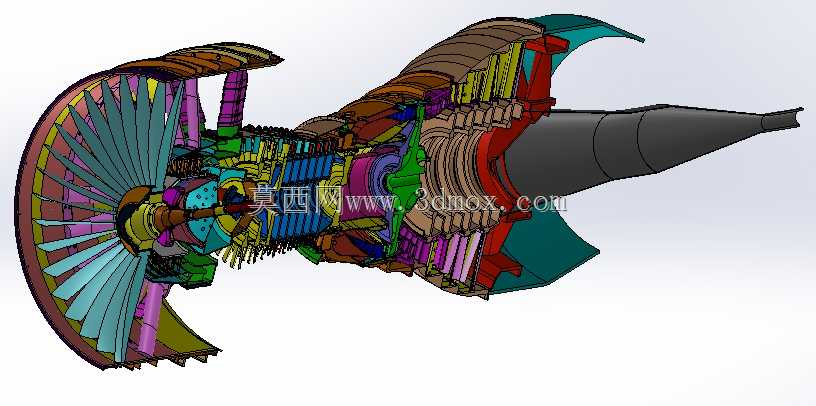

从安装边界来看，该模型还原的发动机整体为长筒状回转结构，前端风扇段为整机最大直径位置，向后直径逐步收窄至尾喷口，整机吊挂安装节设置在核心机机匣的上部承力位置，可匹配民航机翼下方的吊挂安装接口，预留出与飞机燃油系统、滑油系统、电控系统的连接点位，同时整机外廓尺寸符合主流单通道客机的发动机舱包容边界，不会与机翼前缘、襟翼活动结构产生运动干涉。模型完整呈现了发动机从进气道到尾喷口的全段外部结构与核心部件的装配关系，可用于航空动力领域的结构教学、原理演示场景，也可作为民用飞行动力学仿真的动力部件参考。
