铸造浇注工位缓冲定位支撑结构

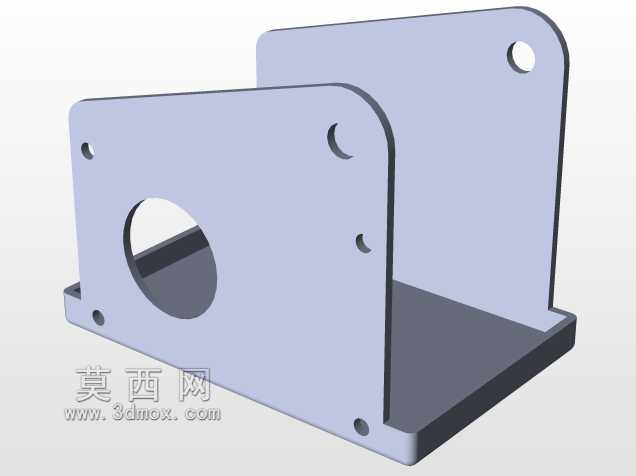

　　在铸造车间的浇注作业环节，高温金属液的转运、对准与浇注过程始终存在工位定位偏差、承接缓冲不足的问题，这套支撑结构正是针对这类现场痛点完成的结构设计，适配常规中小型砂型铸造的手动、半机械浇注工位，可直接安装在浇注工位的地轨旁侧，承接浇包支架的停靠定位，同时抵消浇包倾转时产生的侧向冲击力，避免浇包偏移导致的金属液泼溅、浇口对位不准等生产隐患。从结构组成来看，整套构件分为底部固定框架、侧向支撑滚轮组、前端定位挡块、高度调节支脚四个核心部分，底部框架采用矩形钢管拼焊而成，框架的横向跨度适配车间常用100-300kg级手动浇包的支架轮距，纵向长度覆盖浇包从停靠到倾转的全部行程范围，

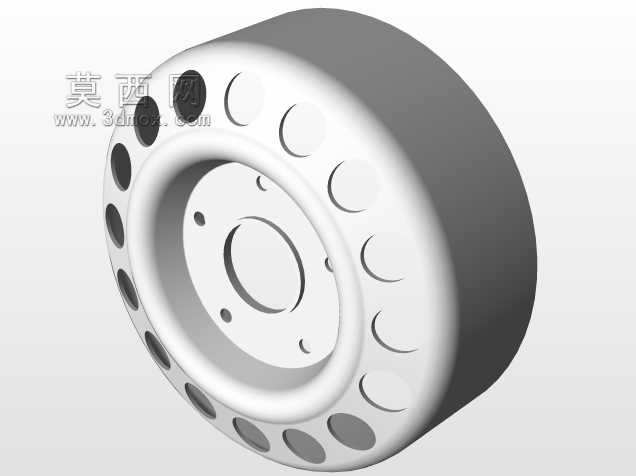

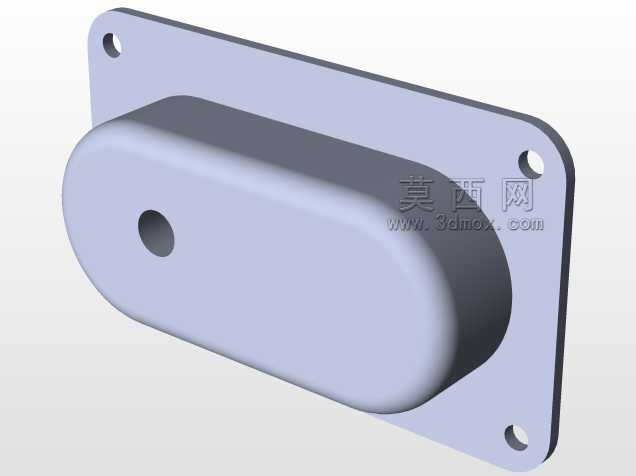

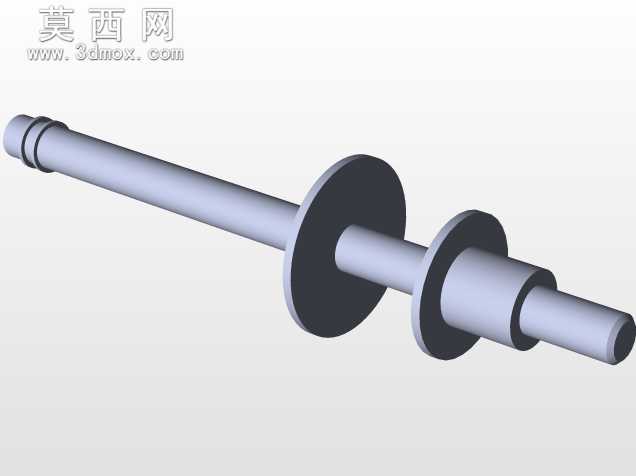

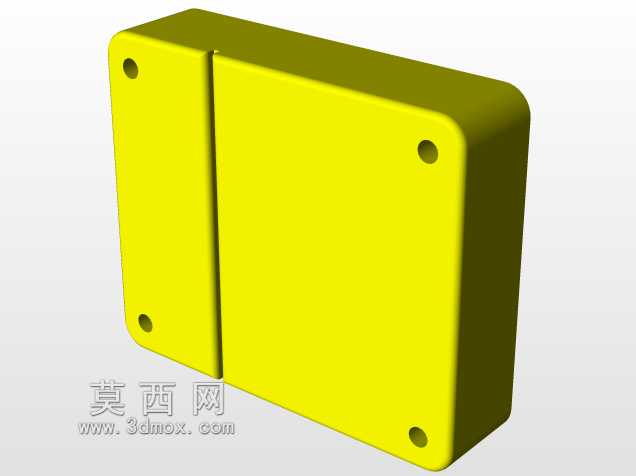

　　框架底部预留的地脚安装孔间距匹配车间现有浇注工位的预埋钢板孔位，不需要额外对工位地面做二次开凿处理，可直接通过膨胀螺栓完成固定，安装边界控制在工位单侧1.2米宽度范围内，不会占用浇注通道的通行空间，也不会干扰砂型的摆放与转运。侧向支撑滚轮组采用悬臂轴安装在框架的两侧立架上，滚轮外缘包覆耐高温非金属材质，既可以在浇包支架沿框架推入时起到导向作用，减少支架与框架的硬摩擦，也能在浇包倾转产生侧向力时提供柔性支撑，避免支架出现侧翻风险，滚轮的安装高度匹配常规浇包支架的侧梁高度，支撑点距离地面的高度经过现场适配，刚好对应支架的重心偏下位置，支撑受力时不会导致支架出现上翘变形。前端定位挡块设置在框架的末端位置，挡块的接触面上同样设置缓冲垫层，

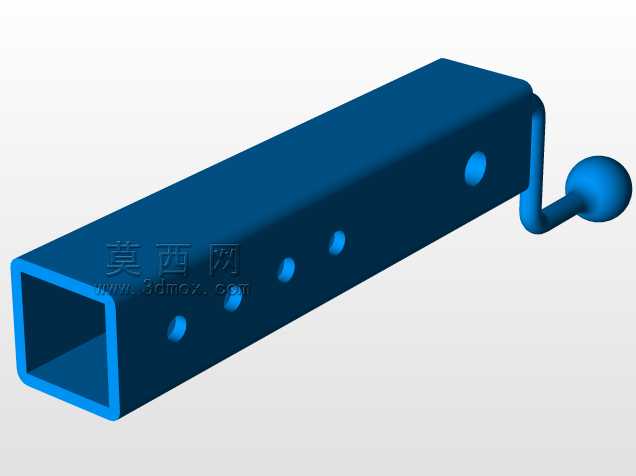

　　当浇包支架推到工位末端时会与挡块接触，直接完成纵向位置的定位，让浇包的出料口刚好对准下方砂型的浇口杯位置，不需要操作人员反复调整前后位置，能有效缩短单箱浇注的对位时间，减少高温金属液的温降损耗。高度调节支脚设置在底部框架的四个角点位置，采用螺纹调节结构，可根据工位地面的实际平整度调整支脚伸出长度，保证整套框架的水平度误差控制在1mm/m以内，避免支架推入时出现卡滞、滑行偏移的问题，支脚底部设置防滑垫板，即使在车间地面存在少量浮砂的情况下，也能保证整套结构的固定稳定性，不会在长期受冲击后出现位置偏移。设计过程中重点考虑了铸造车间的高温、多尘的作业环境，所有金属构件的表面都做了耐高温防锈处理，

　　滚轮的包覆材质可耐受近200℃的持续辐射温度，不会因为长期靠近高温浇包出现老化变形，所有转动销轴位置都设置了防尘密封结构，避免浮砂进入转动间隙导致滚轮卡滞，日常维护只需要定期清理表面浮砂、在销轴位置加注高温润滑脂即可，不需要复杂的拆解保养。这套结构的受力计算完全覆盖浇包满载时的倾转冲击力，侧向支撑的单轮可承受最大500N的瞬时侧向力，前端挡块可承受最大1200N的纵向冲击力，完全满足常规中小型铸件浇注作业的载荷要求，结构上没有复杂的异形构件，所有零件都可以采用车间常用的型材、标准件加工制作，加工难度低，制作周期短，适合各类中小型铸造车间的浇注工位改造使用，安装后可有效降低浇注作业的操作难度，减少操作人员靠近高温浇包的调整时间，提升浇注作业的安全性与对位精度，同时也能减少因为对位不准导致的铸件缺肉、砂型冲损等废品问题。
