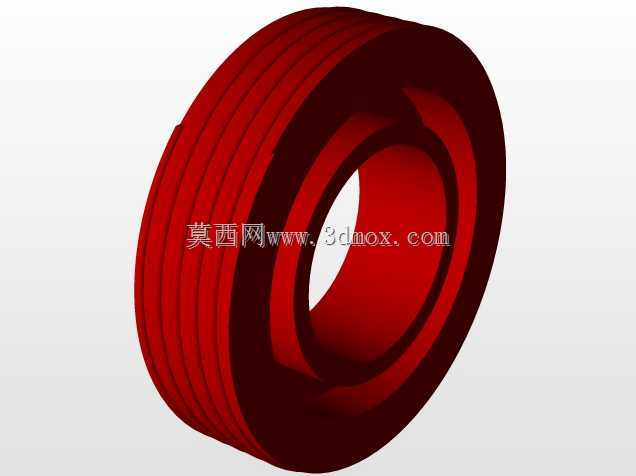

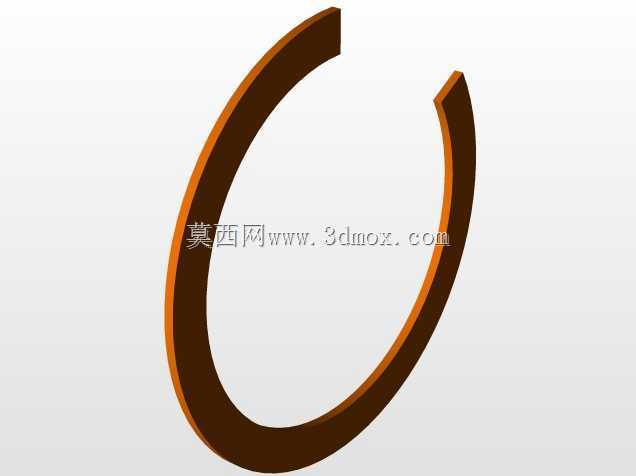

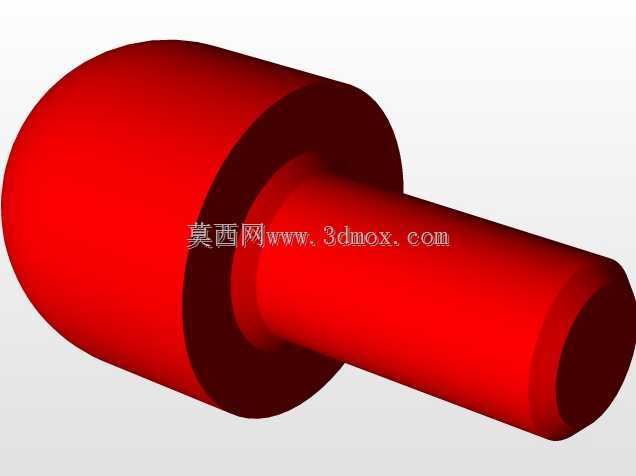

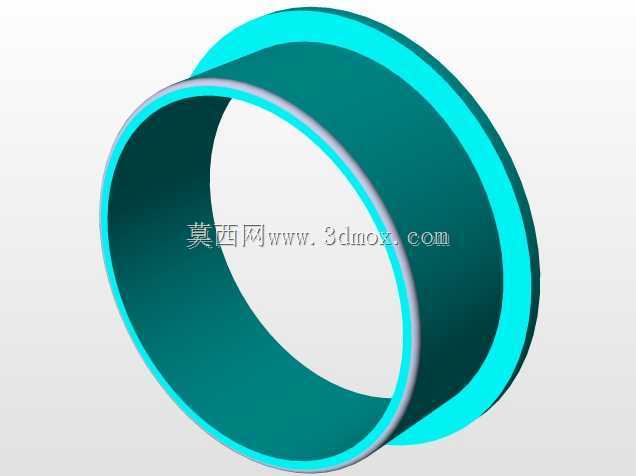

CFM56航空发动机一二号轴承支承组件结构

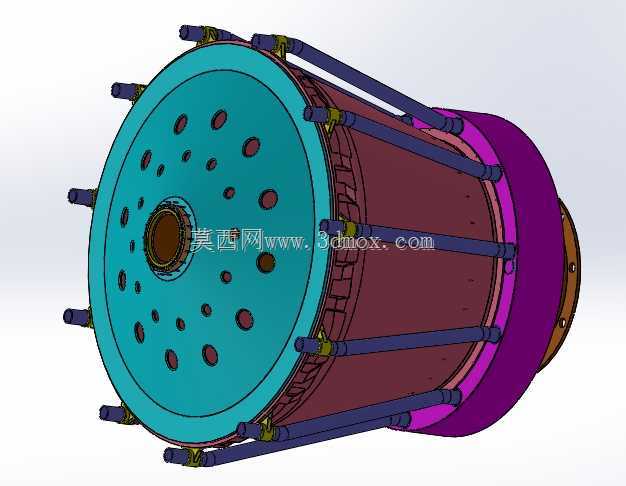

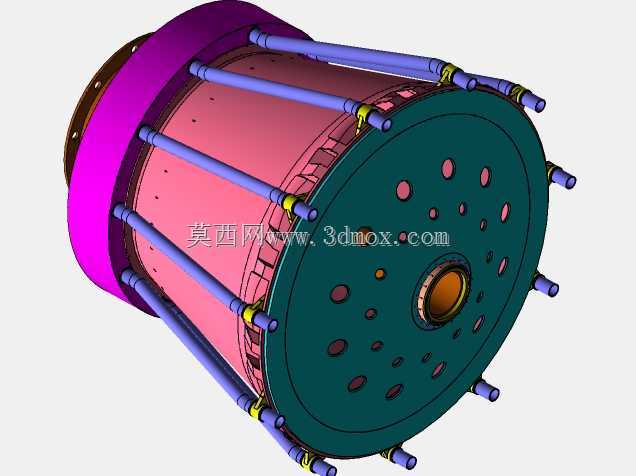

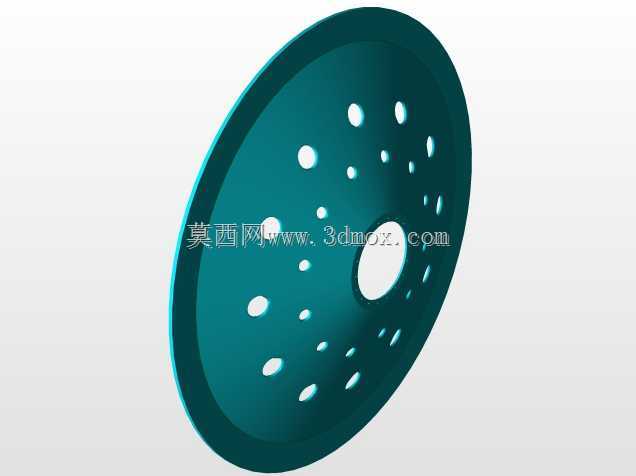

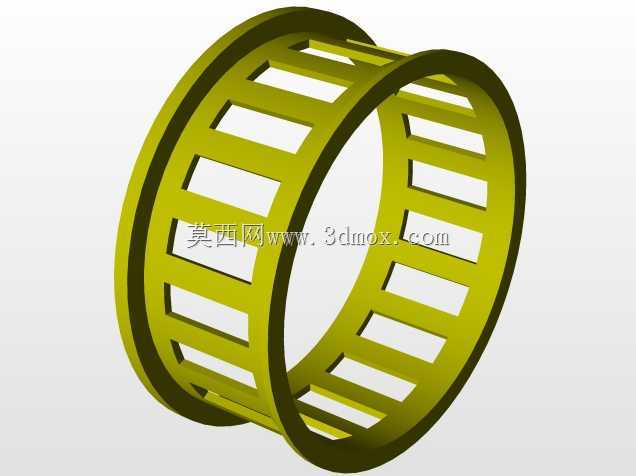

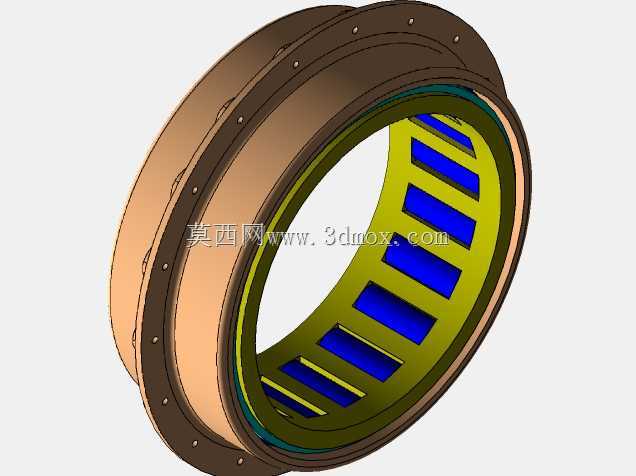

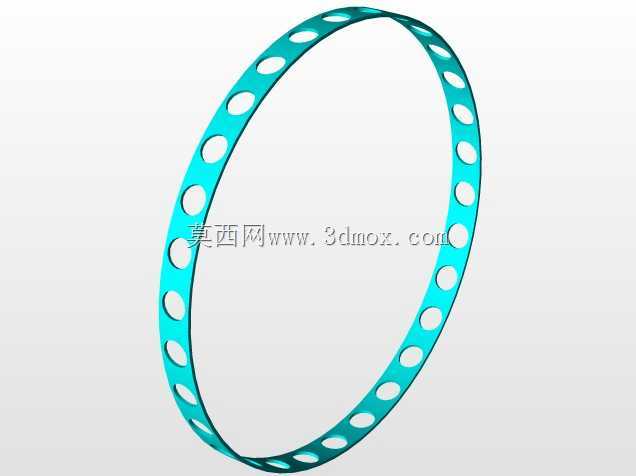

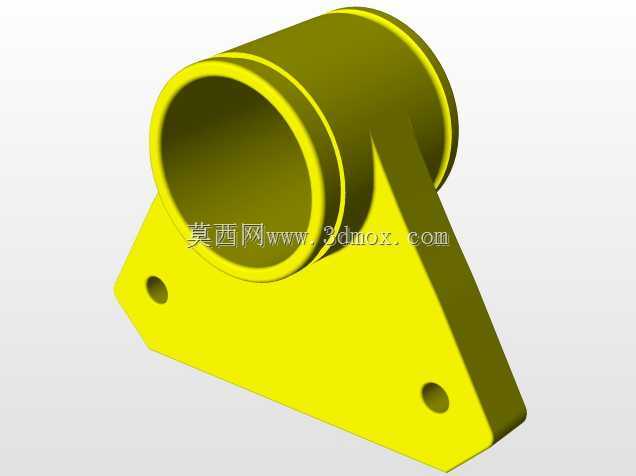

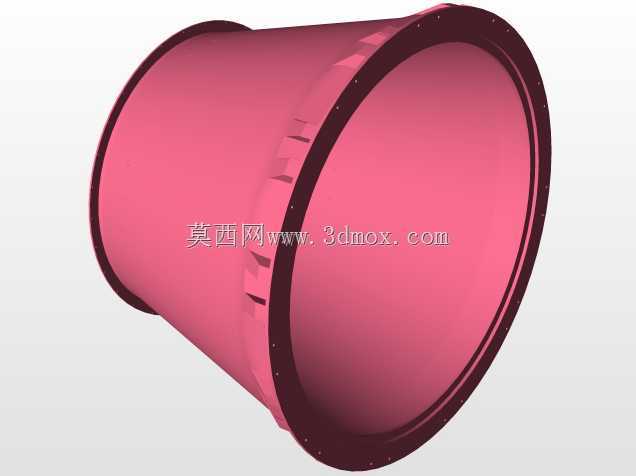

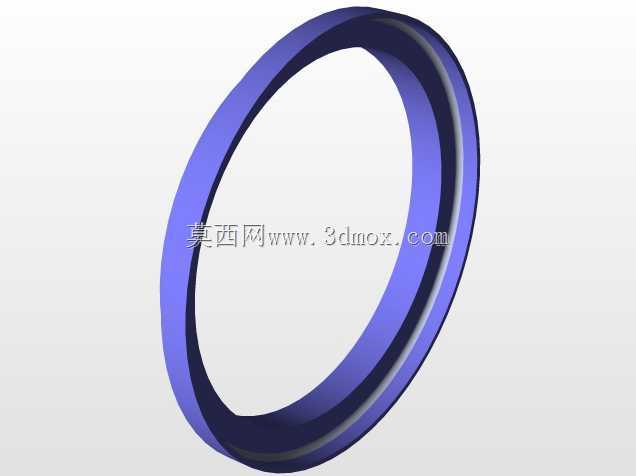

该结构对应CFM56系列高涵道比涡扇发动机的核心转子支承部位，主要承担低压压气机、高压压气机前支点的载荷传递功能，是民用航空涡扇发动机转子系统的核心承力部件，直接决定发动机运转过程中转子的径向跳动量与轴向窜动阈值，直接影响发动机的运转稳定性与服役寿命。在实际装机场景中，该组件位于发动机风扇段后方、核心机前端的承力机匣内部，工作环境处于高压压气机进口的高温压缩气流区域，同时需要承受转子高速旋转带来的径向交变载荷、机动飞行时的陀螺力矩，以及起降阶段的冲击载荷，对结构的刚度匹配、同轴度精度有极高要求。从结构设计逻辑来看，该组件集成了一号滚柱轴承与二号滚珠轴承的安装定位结构，其中滚柱轴承主要承担径向载荷，适配转子工作过程中的热膨胀微量位移，滚珠轴承同时承担径向与轴向载荷，实现转子的轴向定位，两类轴承通过共用的支承支架实现载荷的分流传递，将转子受力均匀传导至外围的承力机匣结构上。设计过程中优先保证两支轴承的同轴度公差，支架上的多根周向均匀布置的拉杆结构，既实现了支承结构的轴向预紧，也通过对称布局抵消了部分周向振动载荷，端面上的密布开孔一方面用于降低组件整体重量，适配航空部件的减重要求，另一方面为轴承润滑管路、冷却气流通道预留了安装空间，同时兼顾了检修过程中的观察可达性。安装边界方面，组件前端与风扇后承力框架配合，后端与高压压气机前机匣对接，周向通过拉杆的预紧力实现轴向固定，轴承内圈与转子轴颈采用过盈配合安装，外圈与支架轴承座采用过渡配合并设计有防转定位结构，整体装配后需要保证两支轴承的同轴度误差控制在微米级，避免转子高速旋转时出现偏磨故障。结构的外形采用回转体对称布局，外围的紫色段为封严结构安装位，用于阻隔轴承腔润滑油与外部压缩气流的串流，避免润滑油泄漏进入气流通道，同时防止高温气流进入轴承腔导致润滑失效。
