阿基米德特拉梅尔直线运动转换机构

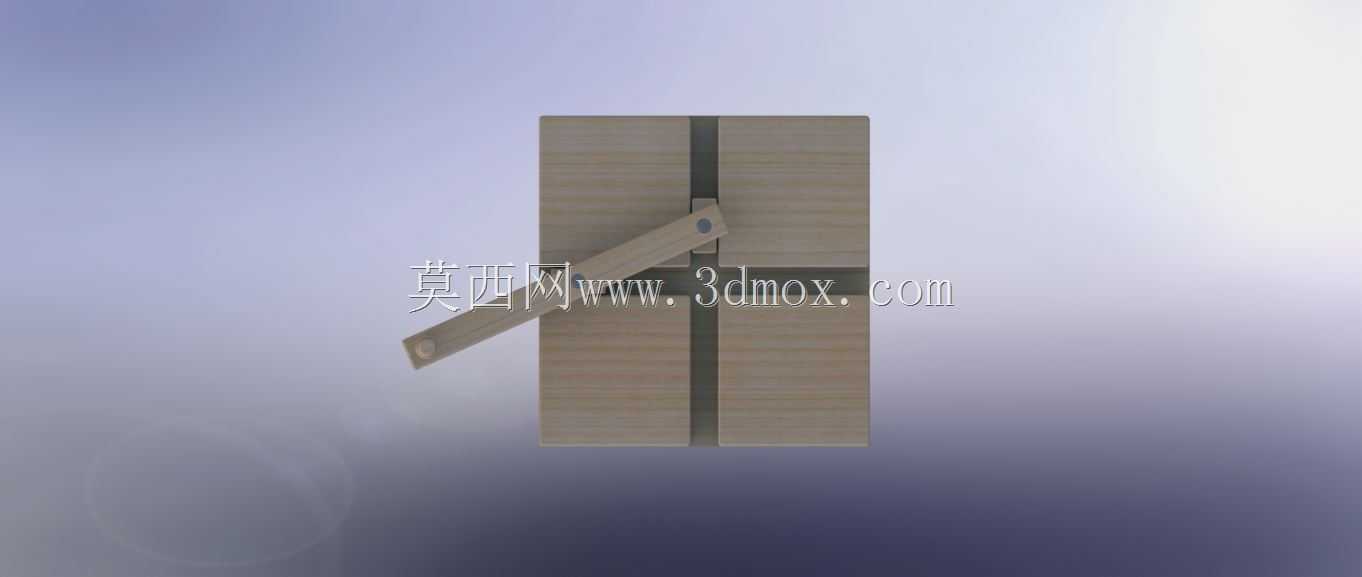

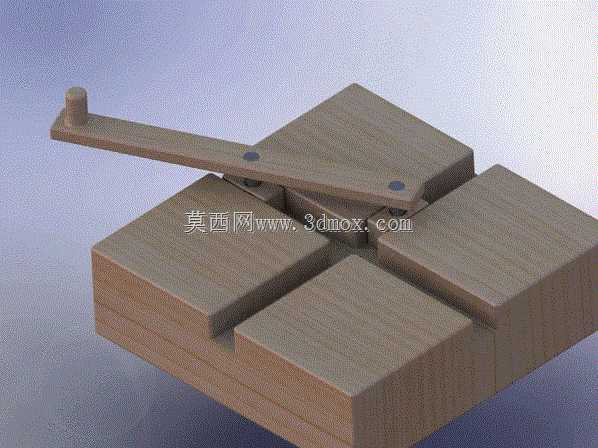

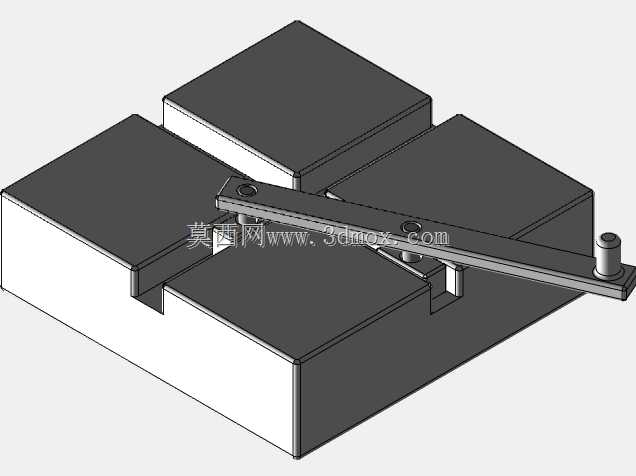

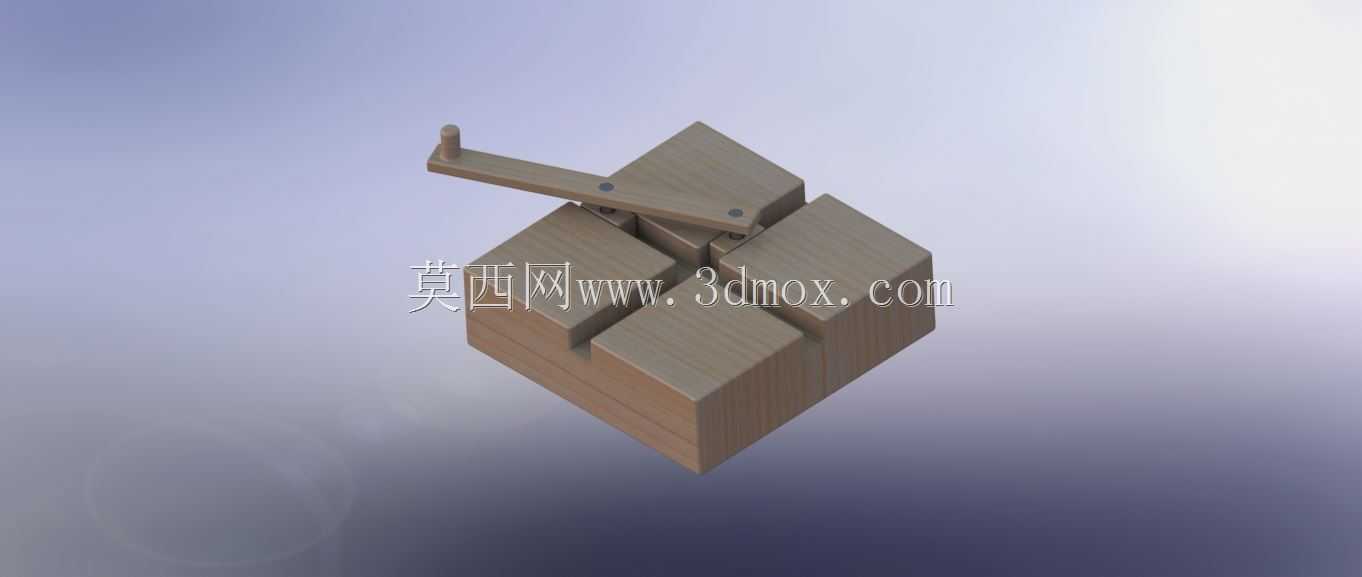

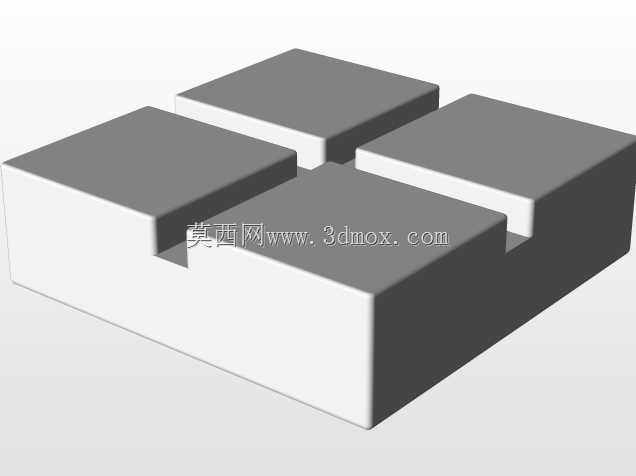

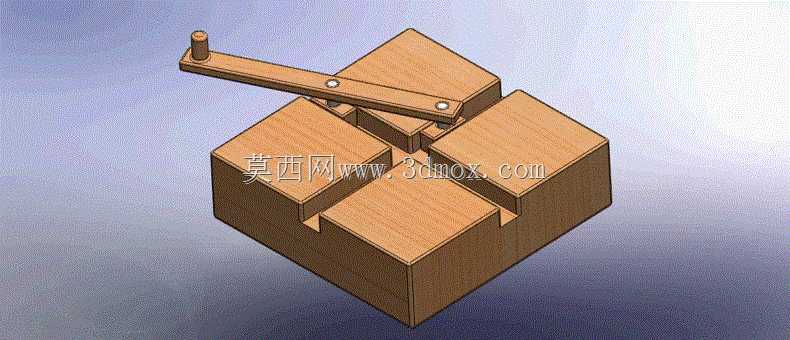

该机构是经典的阿基米德特拉梅尔传动结构，核心功能是实现旋转运动与垂直方向直线往复运动的精准转换，在轻工机械、小型木工加工设备、教学演示教具领域有着广泛的应用场景。在实际生产场景中，这类结构常被用于需要将连续旋转输入转化为两个相互垂直方向同步直线输出的工位，比如小型木材表面的定点划线作业、简易冲压工位的双向进给驱动、教学场景下的运动原理演示装置，能够以极简的结构实现稳定的运动传递，无需复杂的电控系统即可完成精准的运动轨迹输出。从功能特性来看，该机构通过带定位销的摆臂与四个分体式滑动块配合，当摆臂绕固定端做定轴转动时，两个定位销分别嵌入垂直排布的滑动块导槽内，带动四个滑动块沿相互垂直的导轨方向做同步的往复直线运动，运动过程无卡滞、传动间隙小，能够保证输出的直线运动具有极高的同步性，运动轨迹严格遵循椭圆轨迹的正交分解规律，输出的线性运动位移精度可控制在小尺寸作业的公差允许范围内。在设计思路上，该结构采用模块化的分体式设计，底座部分设置有十字交叉的导向槽，四个滑动块分别嵌入导向槽内，相邻滑动块之间预留有足够的运动间隙避免运动干涉，摆臂采用等强度的扁平长条结构，两个驱动销的位置根据所需的直线运动行程做匹配设计，固定端的转轴采用过盈配合安装在底座的固定凸台上，保证转动过程的同轴度，整体结构没有冗余的零部件，装配流程简单，后期维护仅需定期清理导向槽内的碎屑即可保证运行顺畅。从外形尺寸与安装边界来看，该机构整体为方正的块状底座结构，整体占用空间紧凑，底座的四个侧面为平整的安装基准面，可直接通过螺栓固定在作业台面上，摆臂的最大摆动半径不超出底座的对角线范围，运动过程中无外凸的运动部件超出底座边界，安装时无需预留额外的安全避让空间，摆臂末端的驱动柄可直接连接手动操作杆或者小型驱动电机的输出轴，适配不同的动力输入场景，木质的结构材质也让该机构在教学演示场景中具备更好的展示效果，能够直观呈现运动转换的全过程，帮助学习者快速理解正交直线运动合成的机械原理。
