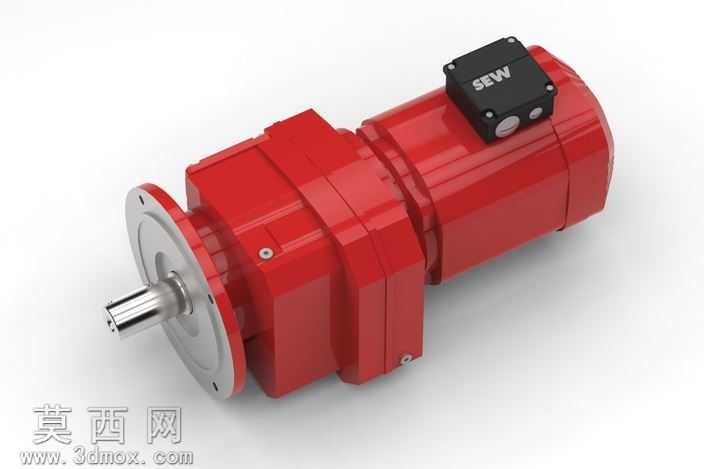

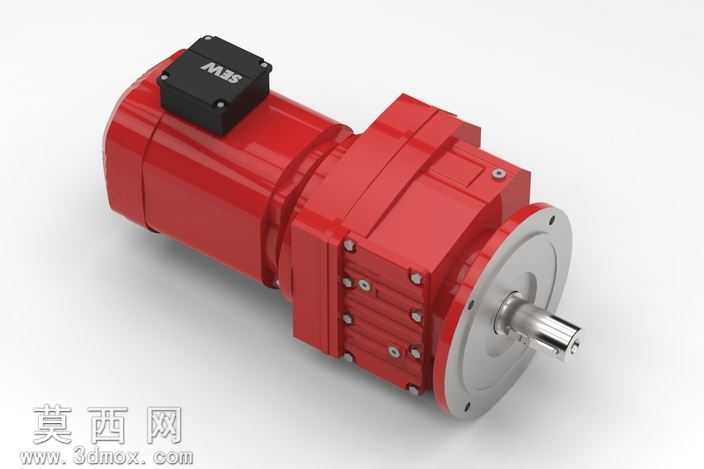

缝纫设备用RF87齿轮减速电机三维模型

本模型为缝纫设备配套的RF87系列齿轮减速电机三维建模成果，建模过程严格遵循实物测绘尺寸与工业设计规范，在SolidWorks软件中完成全参数化建模，确保各部件尺寸精度符合机械加工公差要求。模型完整还原了减速电机的两大核心组成部分：卧式安装的驱动电机段与同轴式齿轮减速段，电机端的接线盒、散热筋结构、端盖固定螺栓均做了精细化建模，接线盒表面的标识细节也通过纹理贴图实现真实还原，电机外壳的散热筋采用阵列特征快速生成，既保证了结构准确性也优化了模型文件的运行流畅度。减速箱部分采用分体式建模思路，将箱体、各级传动齿轮、输出轴、法兰安装盘、密封端盖等零件逐一创建后完成虚拟装配，各级齿轮的模数、齿数、齿形参数均匹配RF87系列减速电机的标准传动比，装配过程中添加了符合实际工况的配合约束，可直观展示齿轮啮合传动的运动关系。材质渲染阶段，电机外壳与减速箱箱体采用哑光红色工业烤漆材质，调整材质的粗糙度与反射参数还原真实铸件喷塑的质感；输出轴、安装法兰、紧固螺栓采用金属不锈钢材质，添加轻微的磨损纹理与环境反射效果，模拟金属加工件的表面质感；接线盒采用黑色哑光工程塑料材质，表面的标识文字采用凹凸贴图加印刷纹理处理，提升模型的真实感。设计过程中充分考虑了缝纫设备对传动部件的安装需求，输出法兰的安装孔位、轴伸尺寸、键槽规格均严格对应行业安装标准，模型可直接用于缝纫设备的整机装配干涉检查、传动方案模拟、设备布局演示等场景，整体建模逻辑清晰，特征树规整，各零件可单独导出用于工程图生成与后续加工参考，完整还原了工业用齿轮减速电机的结构特征与外观细节。
