三级传动立式齿轮减速箱结构设计

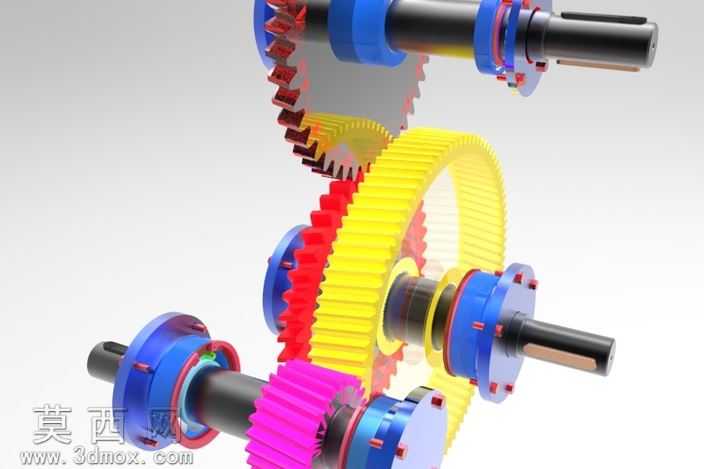

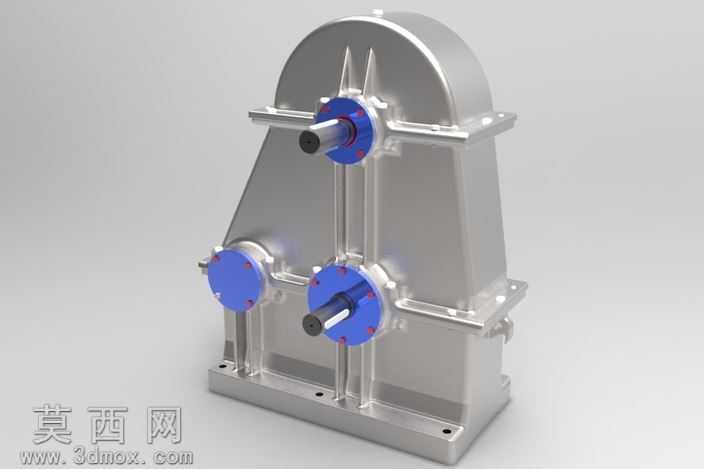

本作品为立式布局的三级齿轮减速箱三维建模成果，建模阶段严格遵循机械设计规范完成整体结构搭建，首先从传动链排布逻辑入手，确定三根平行传动轴的中心距参数，结合传动比分配要求完成各级齿轮副的参数匹配，确保输入轴高转速、输出轴大扭矩的动力传递特性符合设计预期。建模过程中对箱体结构做了针对性优化，采用上窄下宽的立式铸造型腔结构，箱体外部设置多道纵向加强筋，在不额外增加箱体壁厚的前提下大幅提升整体结构刚性，避免重载传动下箱体出现形变影响齿轮啮合精度。轴系装配部分完整还原了真实减速器的装配逻辑，每根传动轴的轴肩定位、轴承安装位、轴端密封结构都做了精细化建模，输入输出轴端采用蓝色端盖做密封与轴向定位，端盖上的紧固螺栓孔、密封槽结构都完整呈现，既保证外观还原度也符合实际加工装配的工艺要求。材质与渲染阶段，为箱体主体赋予磨砂铸钢材质，还原铸造金属件的哑光金属质感，传动轴表面做光亮钢材的材质处理，端盖采用蓝色喷涂金属材质区分功能部件，渲染时采用柔和的工作室布光方案，多角度呈现箱体的结构轮廓与部件装配关系，清晰展示各轴的伸出位置、箱体安装底座的固定孔位、箱体检修端盖的布局细节。设计过程中充分考虑了减速箱的实际使用场景，底座设置多组安装固定孔，可直接适配不同设备的安装机架，箱体顶部的圆弧过渡结构既可以避免应力集中，也能优化铸造过程中的充型流程，减少铸造缺陷的产生。各级齿轮的安装腔室在箱体内做了合理的空间分隔，保证齿轮啮合时的润滑空间充足，轴伸端的密封结构设计可有效防止润滑油泄漏，同时阻挡外界粉尘杂质进入箱体内部，延长传动部件的使用寿命。整个模型完整还原了立式齿轮减速箱从外部壳体到内部轴系装配的全部结构细节，可用于机械结构教学、设备配套选型参考、非标传动方案设计参考等场景，建模精度满足装配干涉检查、运动仿真分析的使用要求。
