扩展式卡丹万向节传动结构设计

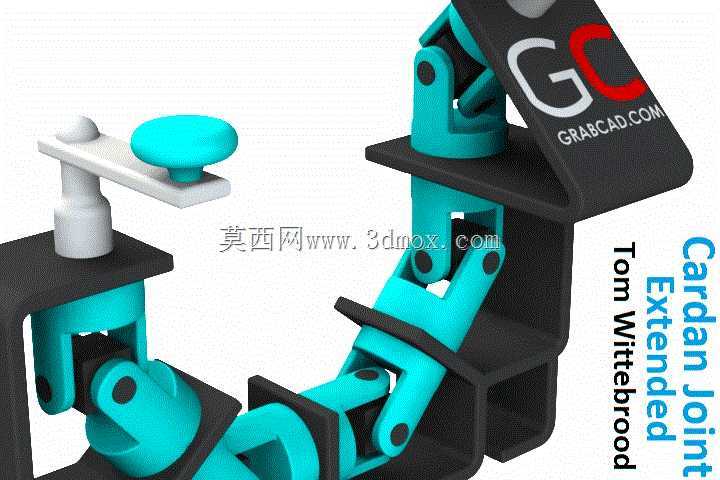

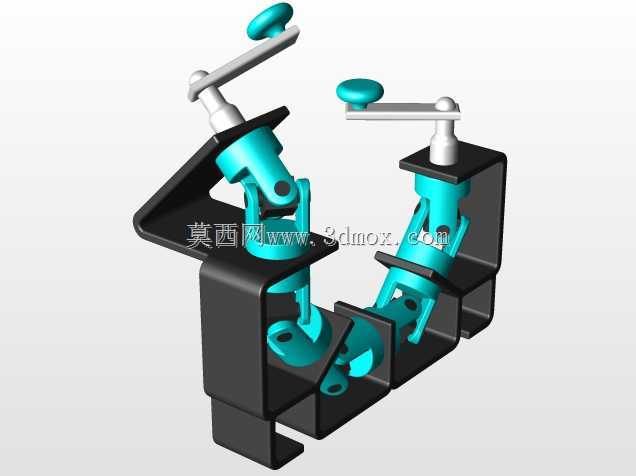

本次呈现的扩展式卡丹万向节结构，是机械传动领域中用于实现变角度动力传递的核心铰接部件，主要解决两轴轴线不共线、存在相对角位移工况下的连续回转动力传输需求，广泛应用于需要跨角度传递扭矩的各类机械系统中。在实际工业场景里，这类万向节常被部署在多轴联动设备的传动链路中，比如需要多段弯折布局的传动工位、存在安装角度偏差的动力输出与执行端连接场景，以及需要灵活调整传动方向的工装夹具驱动结构中，能够补偿传动过程中因安装误差、机架形变、工作位姿变化带来的轴线偏移问题，保证动力传输的连续性与稳定性。从功能特性来看，这款扩展式万向节采用多段铰接串联的结构形式，相比单十字轴万向节拥有更大的角度补偿范围，单节铰接副可实现最大近45度的折角传动，多段串联后整体可实现空间内多维度的角度弯折适配，能够在复杂的安装空间内完成动力的绕向传递，传动过程中扭矩传递均匀，铰接副采用销轴与轴套配合的转动结构，转动阻尼小，长期运行磨损量低，可适配中低速、中等扭矩的传动工况。设计思路上，整体结构采用模块化铰接单元串联的形式，每个铰接单元都遵循十字轴万向节的传动原理，相邻铰接单元的十字轴相位呈90度交错布置，以此抵消单万向节传动时存在的不等速问题，让输入端与输出端的转速保持一致，避免传动过程中产生附加动载荷；铰接部位的销轴采用过盈配合与铰接臂固定，轴套与对应铰接孔采用间隙配合，保证转动灵活性的同时控制铰接间隙，减少传动回程误差；端部设置标准化的连接接口，可与不同规格的传动轴、驱动输出端快速适配，无需额外定制转接结构。外形与安装边界方面，整体结构呈长条形串联布局，单节铰接单元的截面尺寸适配常规传动安装空间，铰接弯折时的最大外轮廓不会超出单元截面的外接圆范围，安装时仅需保证两端连接轴的初始对中偏差在单节铰接的补偿角度范围内即可，无需严格保证两轴完全共线，有效降低了传动系统的安装精度要求，铰接部位预留有润滑脂加注通道，可在不拆解结构的情况下完成转动副的润滑维护，延长部件的整体使用寿命。
