带延长排线的外置SD卡转接模块结构

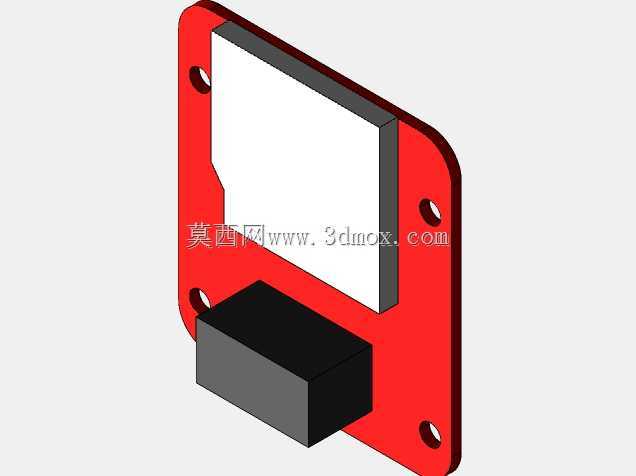

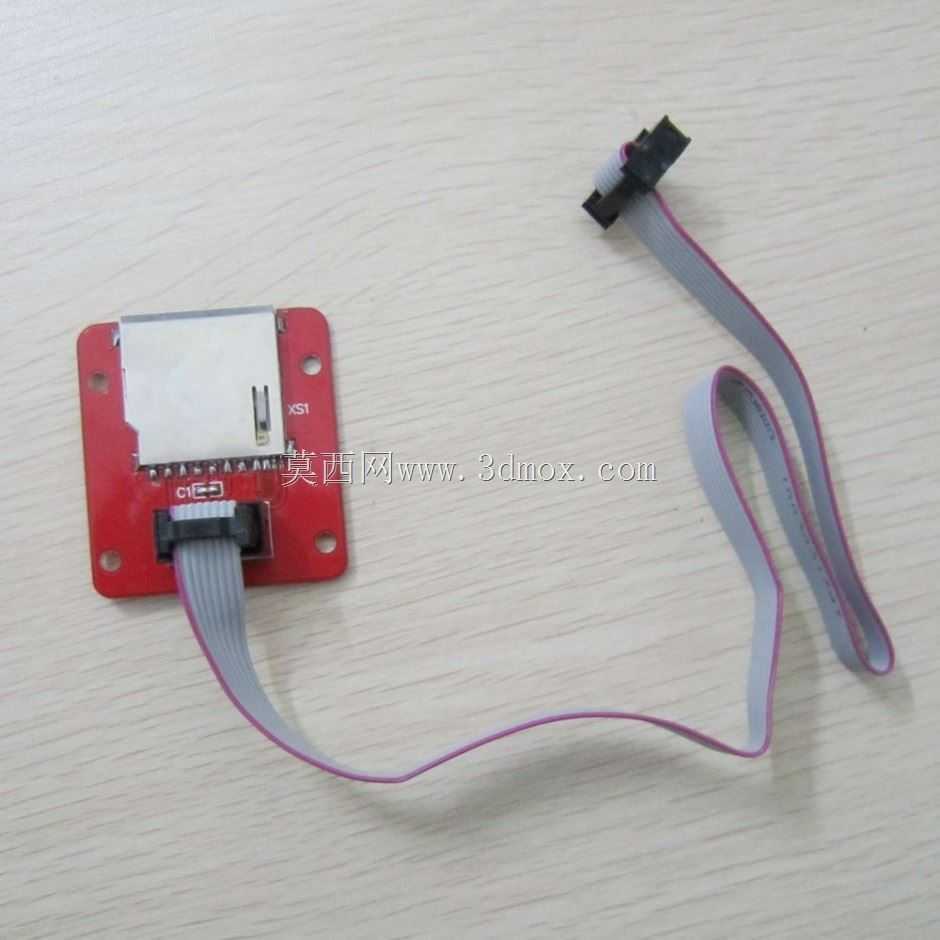

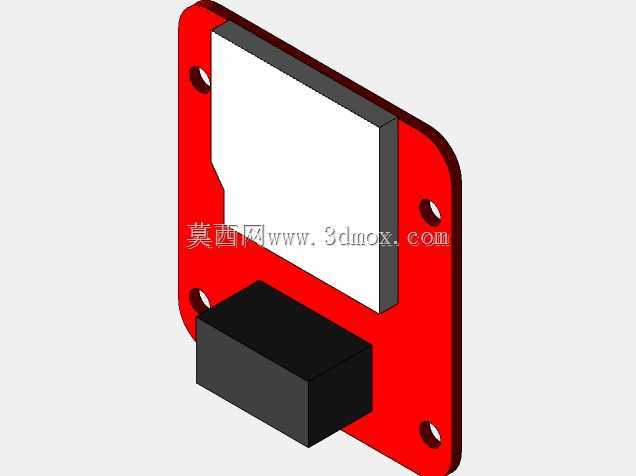

这款外置SD卡转接模块，主要面向桌面级3D打印设备的使用场景设计，解决常规3D打印机主控板内置SD卡槽位置隐蔽、插拔操作不便的痛点，同时也可适配其他需要外置扩展SD存储读写能力的嵌入式控制设备，为设备的存储介质更换、固件升级、打印文件拷贝等日常操作提供更便捷的操作路径。模块核心功能是实现SD卡与主控端的信号稳定传输，将原本位于设备内部主控板上的SD卡读写接口，通过柔性扁平排线延伸至设备外壳外侧或操作顺手的位置，用户无需拆开设备外壳即可完成SD卡的插拔操作，大幅降低日常使用的操作门槛，也能减少频繁拆装机带来的设备结构松动、接线脱落等风险。从设计思路来看，模块采用分体式结构设计，一端为带固定安装孔的SD卡插座载板，载板选用红色PCB基材，板载标准SD卡推拉式卡座，卡座旁预留清晰的卡插入方向标识，避免用户插卡方向错误损坏卡座或存储卡；载板四个角设置对称的安装固定孔，可通过螺丝直接固定在设备外壳的预设安装位上，安装孔位间距符合常规小型电子配件的通用安装尺寸，适配多数桌面级设备的外壳开孔布局。连接部分采用带屏蔽层的柔性灰排线，排线边缘做红色标识线用于对齐插接方向，排线两端采用标准IDC插接接头，可直接与载板及主控端的对应插座对接，无需额外焊接，降低组装难度；排线长度预留足够的弯曲余量，可根据设备内部走线空间灵活调整排布路径，弯曲后不会出现信号传输衰减或线芯断裂的问题，排线末端的插接端做了防反插设计，错位的接头结构能避免用户插反导致的引脚短路问题。在安装边界上，载板整体为矩形结构，厚度仅包含PCB板与卡座凸起的总高度，安装时仅需在设备外壳预留对应尺寸的矩形开孔与螺丝孔位即可，不会占用过多设备内部空间；排线的柔性特质允许其在狭窄的设备内部空间弯折排布，不会与设备内部的其他结构件、运动部件产生干涉，适配不同内部布局的设备改装需求。模块整体结构紧凑，插接可靠性强，能在设备长期运行的振动环境下保持稳定的信号连接，避免出现SD卡接触不良、文件读取失败等问题，为设备的稳定存储读写提供可靠的硬件支撑。
