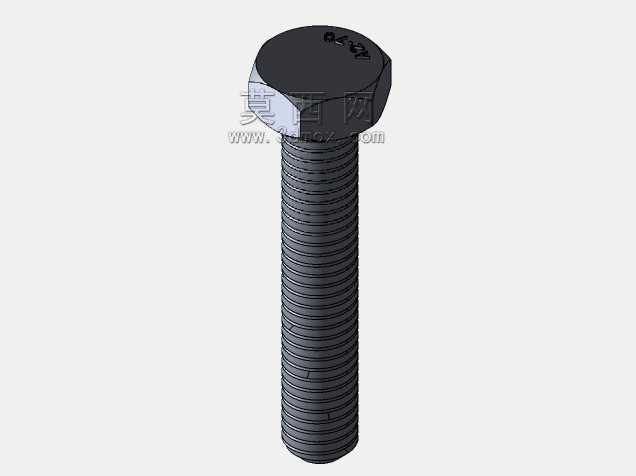

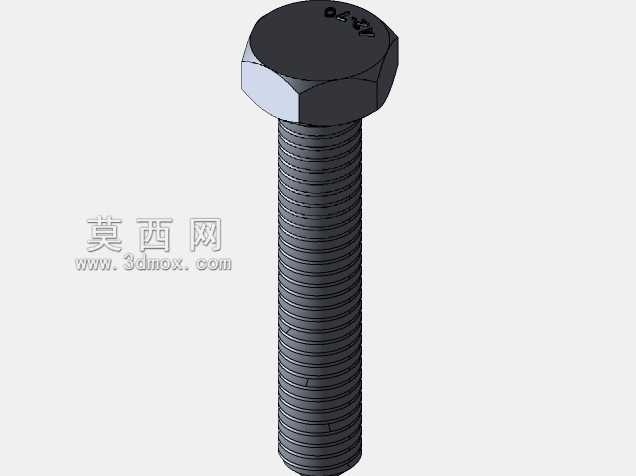

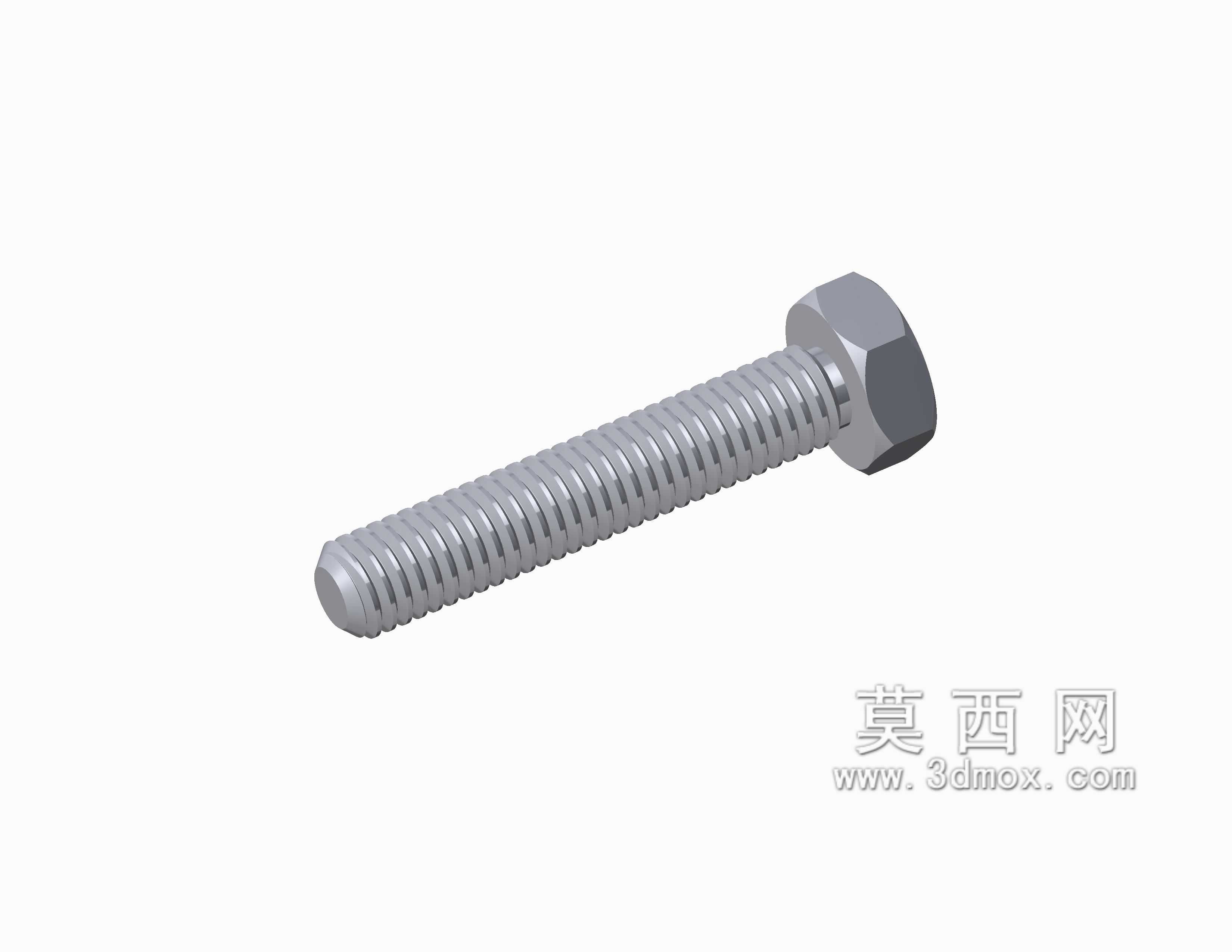

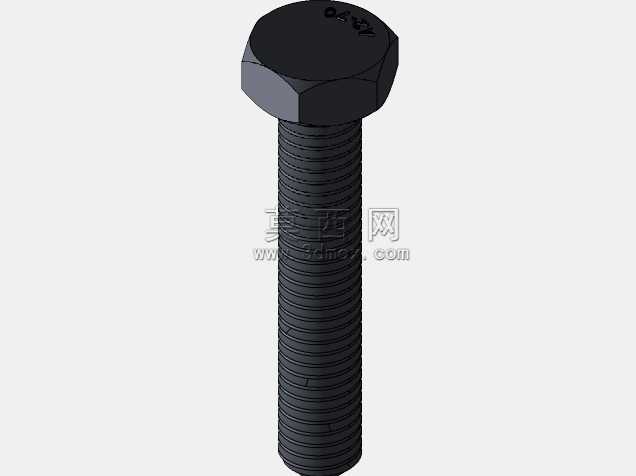

DIN933标准全螺纹外六角M6紧固螺栓

　　在各类机械结构的连接设计中，全螺纹外六角螺栓是应用覆盖范围极广的基础紧固元件，这款符合DIN933标准的M6规格全螺纹六角螺栓，是结构设计、设备装配场景中高频使用的标准连接件。从实际应用场景来看，这类螺栓可适配从普通钣金机架装配、小型机电设备壳体拼接，到自动化线体工装夹具固定、低压电气柜内部元件安装等多类工况，只要是需要沿轴向施加夹紧力、且被连接件总厚度不超过螺栓有效螺纹长度的场合，都能看到这类紧固件的身影。不同于半螺纹螺栓的光杆定位段设计，全螺纹结构的螺栓可以在整个杆身长度范围内实现螺纹啮合，当被连接件存在多层叠装、总厚度存在一定公差波动时，全螺纹结构不需要额外计算光杆段的避让长度，装配时的适配灵活性更高，尤其是在薄板叠接、

　　型材框架组装这类被连接件总厚度接近螺栓公称长度的场景下，全螺纹结构能保证螺母拧入后有足够的螺纹啮合扣数，避免出现啮合长度不足导致的滑牙、连接失效问题。从设计逻辑来看，这款螺栓的六角头部尺寸严格遵循德标DIN933的规范，六角对边、对角尺寸以及头部厚度都匹配标准套筒、开口扳手的作业空间，在装配空间受限的位置，只要预留出标准扳手的转动余量，就能顺利完成拧紧作业，不需要定制特殊规格的工装。头部与杆身的过渡位置设计有合理的圆角过渡，避免热处理以及拧紧受力时出现应力集中导致的头部断裂问题，这一点在需要施加规定预紧力的装配场景中尤为重要，很多非标准螺栓的失效问题都出在头杆过渡位置的应力集中上，标准件在这一位置的圆弧半径、表面粗糙度都经过长期的工程验证，能承受额定扭矩下的载荷。螺纹部分采用标准公制粗牙设计，M6规格的粗牙螺距适配绝大多数通用螺母、螺纹孔的加工标准，不需要定制特殊规格的配合件，在现场维修、备件替换场景下，能快速找到适配的配合零件，降低运维的备件储备成本。全螺纹的杆身设计也让这类螺栓在需要调节夹紧位置的场景下有更好的适配性，比如工装夹具的位置微调、管线固定卡箍的位置调整，螺栓可以穿过被连接件的光孔后，在任意螺纹位置与螺母配合锁紧，不需要严格控制螺栓的插入深度。从安装边界来看，这款M6规格的螺栓公称直径6mm，装配时被连接件的光孔直径推荐加工到6.5-7mm，既能保证螺栓顺利穿过，又不会因为间隙过大导致连接错位；

　　六角头部的支承面直径大于杆身直径，拧紧时的压力可以均匀分散在被连接件的表面，不需要额外加装大尺寸平垫也能避免压伤较软的被连接件表面，比如铝合金型材、塑料壳体这类表面硬度较低的零件，标准六角头的支承面面积已经能满足压强要求，当然在有防松需求的振动工况下，还是可以搭配弹垫、防松螺母使用，螺栓本身的螺纹精度能保证和各类防松附件的顺畅配合。在三维建模过程中，这类标准件的建模重点在于螺纹收尾、头杆过渡、六角头部倒角这些细节的还原，很多非专业的标准件模型会忽略螺纹收尾处的不完整螺纹段，导致实际装配干涉检查时出现误判，这款模型还原了真实螺栓的螺纹起始、收尾结构，六角头部的倒角尺寸也和实物一致，在做整机装配的干涉检查、装配工艺模拟时，

　　能准确反映真实零件的装配空间需求，不会出现模型和实物尺寸偏差导致的装配问题。对于结构设计人员来说，选用这类成熟标准件不需要额外做强度校核计算，只要根据工况载荷选择对应性能等级的同规格实物即可，三维模型的准确还原也能在设计阶段提前排查装配空间问题，比如螺栓头部和周边零件的间隙、拧紧工具的操作空间是否充足，避免加工装配阶段才发现干涉问题，减少设计迭代的时间成本。在小型输送线的导轨安装、传感器支架固定、设备检修门的铰链装配这类日常设计场景中，这类M6全螺纹六角螺栓的使用量非常大，因为其通用性强，采购成本低，装配效率高，不需要特殊的安装工具，普通的六角扳手、套筒就能完成作业，无论是量产设备的装配还是售后现场的维修更换，都有极强的适配性。
