3D打印机主控集成控制电路板结构设计

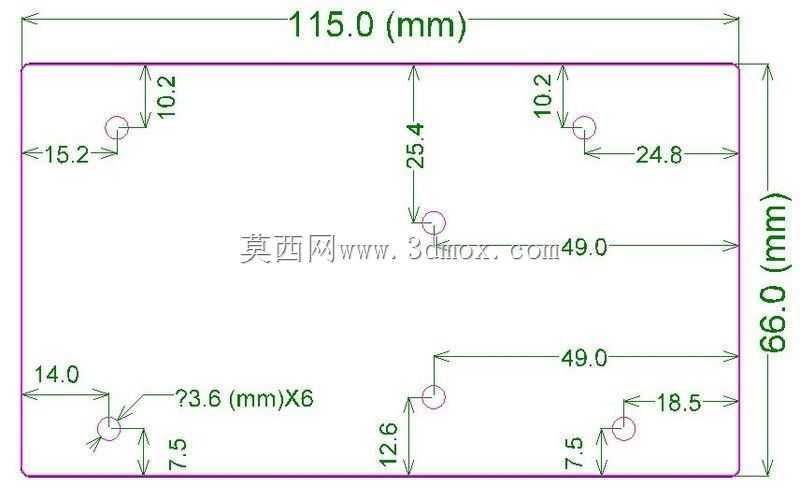

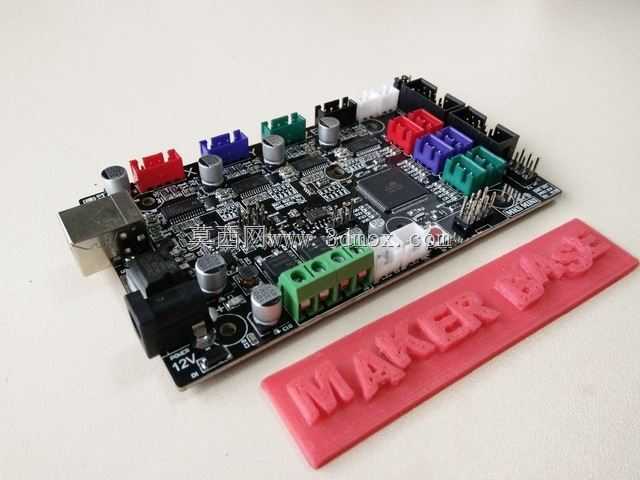

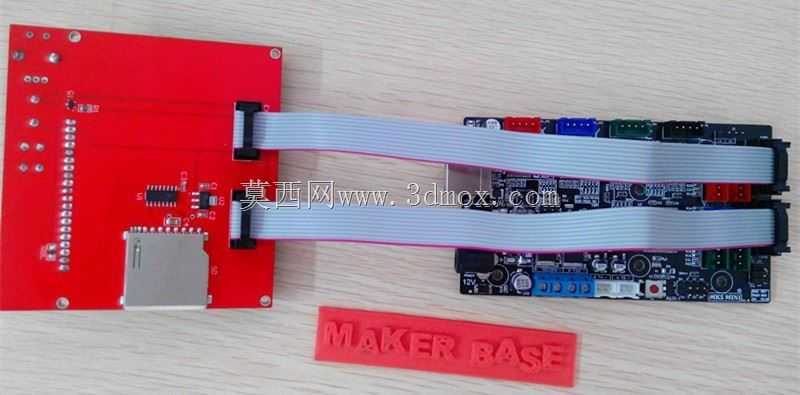

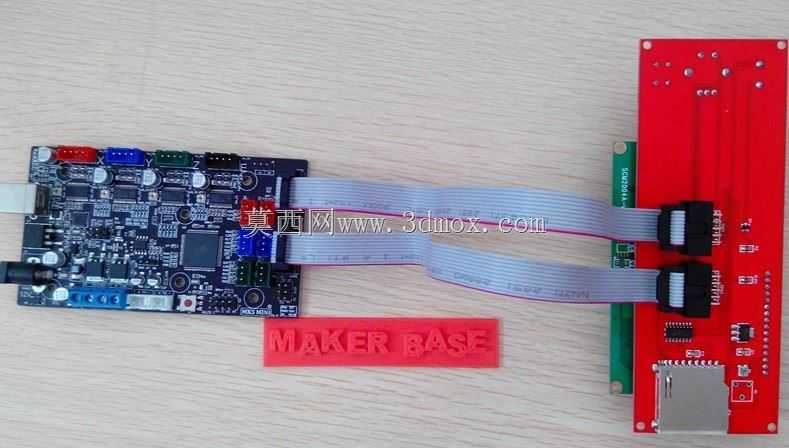

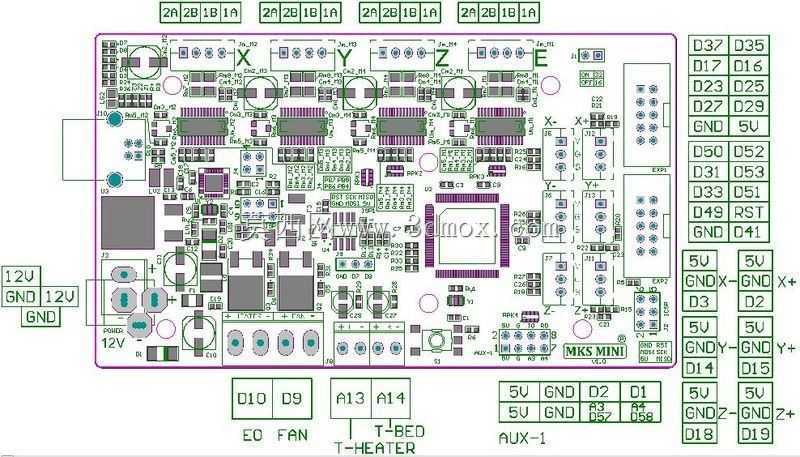

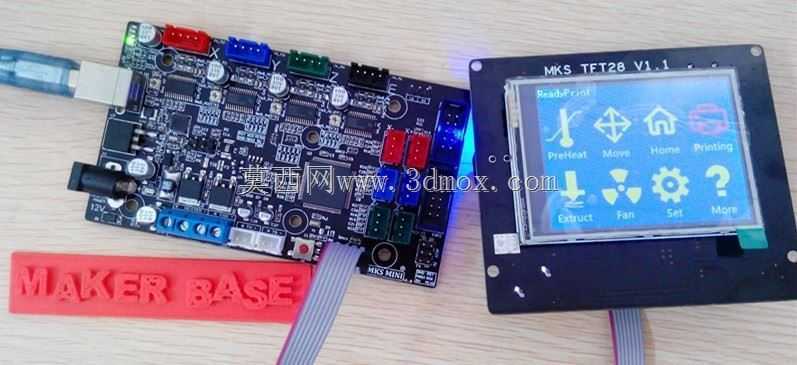

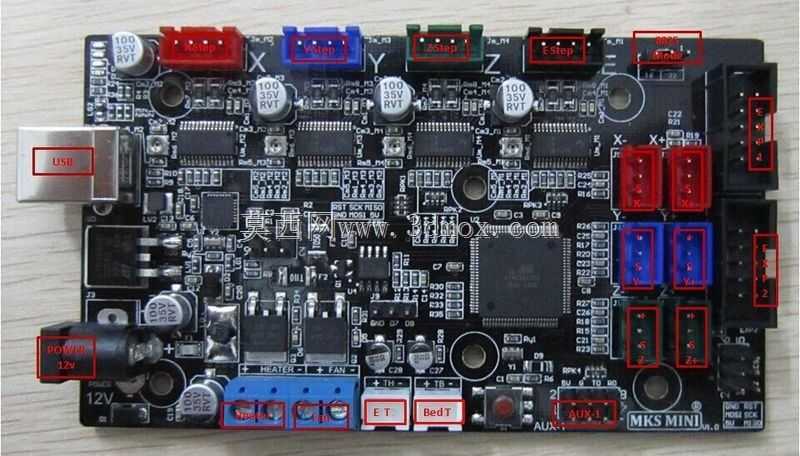

这款集成控制板是桌面级FDM 3D打印设备的核心控制载体，主要应用于个人DIY创作、小型创客工坊、教育实训场景下的3D打印设备搭建与旧机升级替换，承担整机运动调度、温度管控、信号交互的核心职能，是连接上位机切片指令与终端执行部件的中枢硬件。从功能特性来看，板载集成了多轴步进电机驱动接口，可直接对接X、Y、Z三个运动轴以及挤出机的步进电机，省去了外接驱动模块的繁琐接线，同时预留了双挤出机拓展接口，可支持双色打印升级；板上设置了独立的热床、挤出头加热端子，搭配板载温度传感采集电路，可实现加热回路的实时温度闭环控制，避免温度波动导致的打印成型缺陷；接口端集成了USB通讯端口，可直接连接电脑实现联机打印控制，同时预留了存储卡读取接口，支持脱机打印作业，无需持续占用电脑资源；电源输入端口采用大电流接线端子设计，可承载整机加热与运动的峰值电流，板载自恢复保险丝与防反接保护电路，能有效降低接线失误带来的硬件烧毁风险。在设计思路上，这款控制板采用高度集成化的布局逻辑，将驱动电路、主控芯片、电源管理模块、信号转接端口全部整合在单块PCB板上，大幅缩减了控制部分的占用空间，减少了多模块拼接带来的接线故障点；接口位置排布充分考虑3D打印机的常规走线逻辑，电机接口沿板边对应轴位排布，加热、风扇等功率接口集中布置在电源输入侧，限位开关接口分布在对应轴的侧边区域，让整机内部走线更加规整，降低组装时的接线辨识难度；板载电容、电阻等无源器件均采用工业级耐温规格，可适配3D打印机机箱内长时间工作的温升环境，核心主控芯片预留了散热贴安装位，可在长时间连续打印工况下维持稳定运行，避免高温导致的程序跑飞、打印中断问题。从安装边界来看，整板采用标准安装孔位设计，孔距匹配市面上主流桌面级3D打印机的控制仓安装尺寸，可直接替换同规格的老旧控制板无需额外打孔改造；板上所有外接接口均采用防呆设计，不同功能的接口采用不同颜色、不同针数的接插件，避免组装时插反接口导致的部件损坏；板体边缘预留了足够的安全绝缘间隙，安装时无需额外增加绝缘垫片即可贴合金属机箱内壁固定，整体厚度控制在常规PCB板厚范围内，不会占用过多的机箱内部纵深空间，适配绝大多数封闭式、半开放式桌面3D打印机的控制仓安装空间要求，能够帮助用户快速完成设备的控制核心搭建，降低3D打印机的组装与维护门槛。
