欧姆龙SS-5GL型杠杆式微动限位开关

　　在自动化生产线、小型机电设备、家电产品的结构设计环节，这类带长杠杆触发臂的微动限位开关，是位置检测回路里最常用的基础执行检测元件之一，很多设备的行程限位、位置到位检测、开合状态反馈功能，都依赖这类小体积开关的可靠通断来实现。从实际选型适配的角度看，这款开关的触发臂采用平直金属弹片结构，触发行程短、动作响应快，只要触发臂受到预设方向的外力按压，内部触点就能快速完成通断切换，响应延迟控制在毫秒级，完全能满足普通工业场景下的位置反馈需求，不会因为动作滞后导致设备撞机或者工序错位。

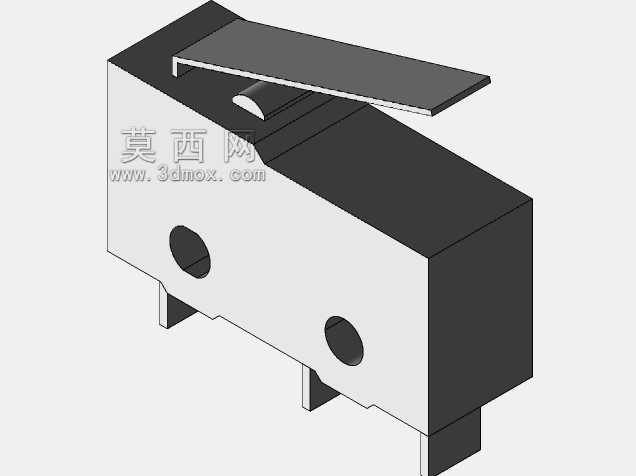

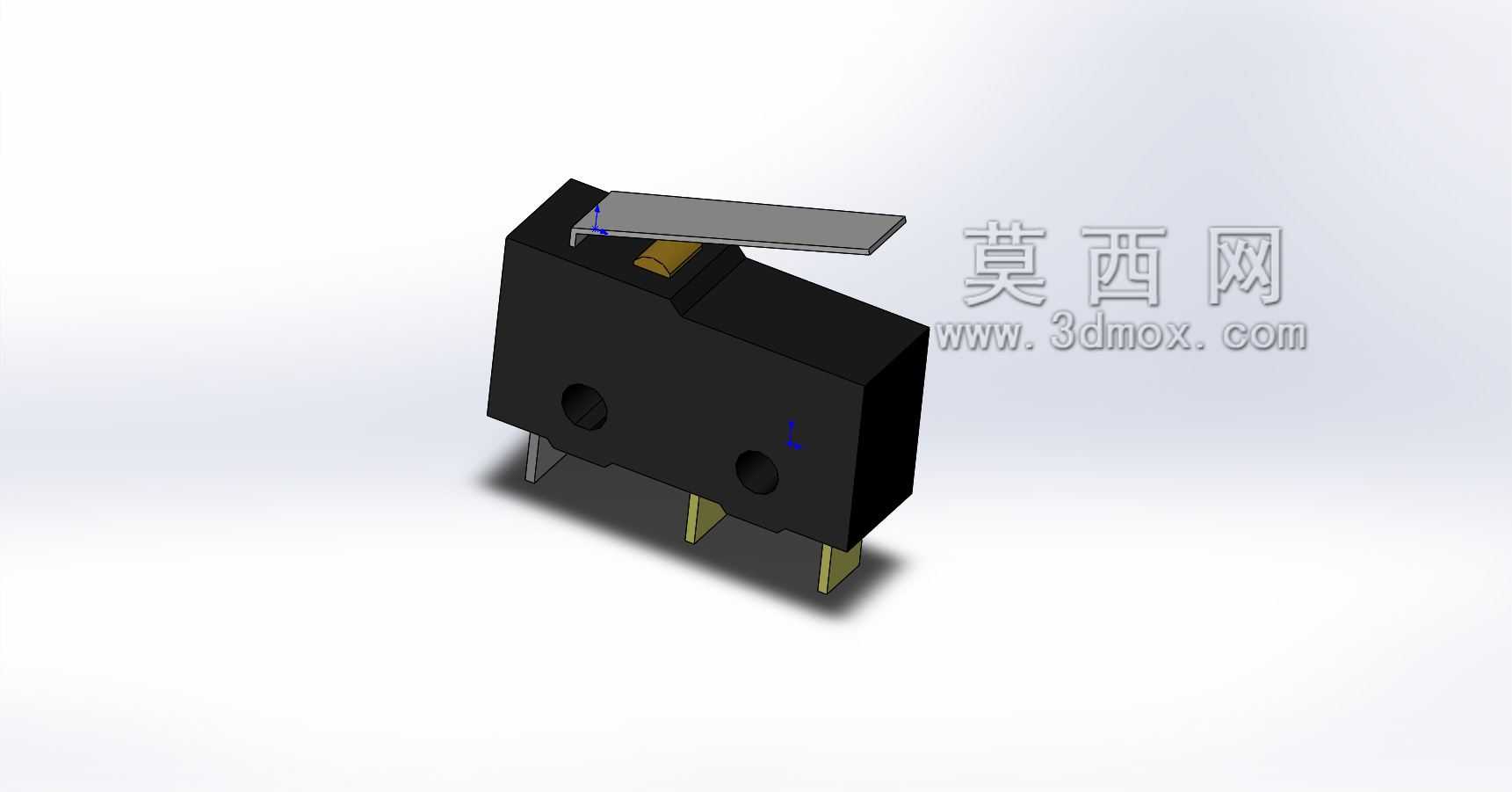

　　做三维建模的时候，首先要还原的就是它的安装边界尺寸：主体是方正的黑色绝缘壳体，壳体上预留两个圆形安装孔，孔位间距是行业通用的标准尺寸，适配市面上绝大多数微动开关的安装位，做设备结构设计的时候不用重新打孔改安装板，直接替换同规格产品就能完成装配，能大幅缩短改型设计的周期。壳体下方伸出三个插装式接线引脚，引脚的间距、伸出长度都严格匹配实物尺寸，建模的时候要预留足够的接线空间，避免引脚和周边结构件发生干涉，尤其是做紧凑结构的小型设备时，引脚周边的安全间隙一定要留足，防止装配后出现引脚弯折、绝缘距离不足的问题。

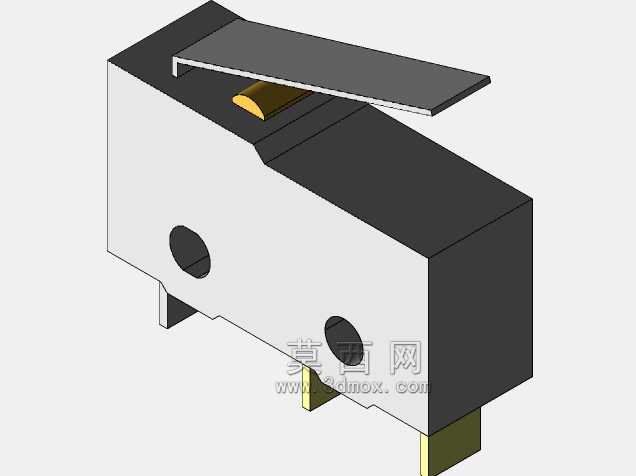

　　触发臂的设计细节是建模时需要重点注意的部分，金属杠杆臂的转轴位置在壳体上部靠近触发触点的位置，臂的长度、下压的行程范围都要和实物参数一致，因为实际使用中，触发臂的下压角度直接决定了开关的触发点位置，如果建模时臂长或者转轴位置有偏差，后续做机构运动仿真的时候，就会出现触发时机不对的问题，要么提前触发导致设备动作不到位，要么触发过晚失去限位保护的作用。另外触发臂的表面是光滑金属材质，和被检测部件接触的位置没有额外的滚轮结构，适合被平面类、推板类的运动部件直接触碰触发，不适合有高速冲击、或者接触件有尖锐棱角的场景，选型的时候如果碰到高速运动的触发场景，就需要选带滚轮的同系列型号，避免长期冲击磨损杠杆臂导致触发失效。

　　从实际应用场景来说，这类开关的使用覆盖面非常广，小到家用微波炉的门体开合检测、打印机的纸张到位检测，大到自动化流水线的工件到位限位、小型气动滑台的行程端点保护、电器柜门的开合状态反馈，都能看到它的身影。它的内部触点采用银合金材质，能承载小功率控制回路的通断电流，不需要额外加中间继电器就能直接接入PLC的输入回路，接线方式简单，插装式引脚既可以直接焊在PCB板上，也可以配接对应的接插件做快拆式接线，方便后期设备维护的时候更换元件，不用重新焊线拆件。

　　建模过程中还要注意壳体的细节还原：壳体是阻燃绝缘塑料材质，表面是哑光磨砂质感，两个安装孔是沉孔设计，装配的时候螺丝头能完全沉入孔内，不会突出壳体表面刮碰周边的接线或者结构件。开关的整体体积非常小巧，在做紧凑结构设计的时候，只需要预留很小的安装空间就能布置，不会占用太多设备内部的结构空间，这也是这类小微动开关在小型设备上被大量使用的原因之一。另外要注意开关的触发方向是垂直于杠杆臂平面向下的，侧向受力很容易导致杠杆臂变形损坏，所以做结构设计的时候，一定要保证被检测部件的运动方向和触发臂的受力方向一致，避免侧向力作用在臂上，缩短开关的使用寿命。

　　在做装配干涉检查的时候，除了要确认静态安装时的间隙，还要模拟开关触发时杠杆臂下压到最大行程位置的状态，确认臂下压到最低点的时候，不会和下方的安装板或者周边的其他元件发生碰撞，很多新手工程师做设计的时候只看静态装配的间隙，忽略了触发时臂的运动空间，最后装配完才发现臂压到底的时候会顶到安装板，导致开关不能完全触发，触点接触不良，设备运行时出现信号断断续续的问题。还有接线引脚的位置，三个引脚分别对应公共端、常开端、常闭端，建模的时候可以在引脚位置做简单的标识备注，方便后续出电气接线图的时候对应引脚定义，减少电气设计和结构设计对接时的出错概率。
