3D打印格斗机器人咬边攻击机构

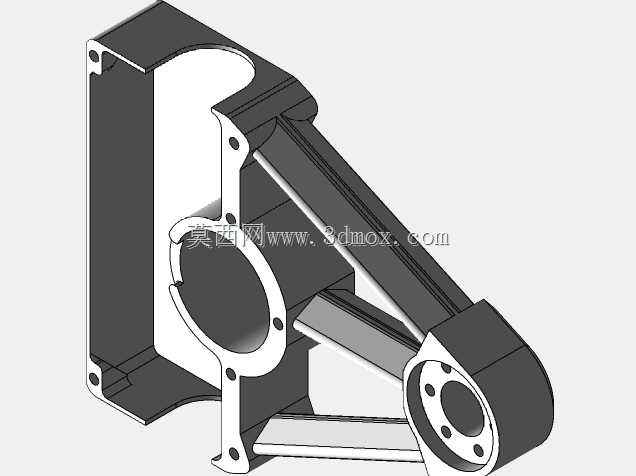

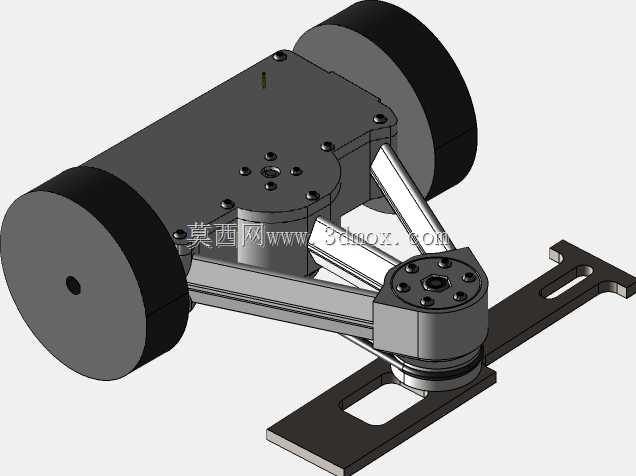

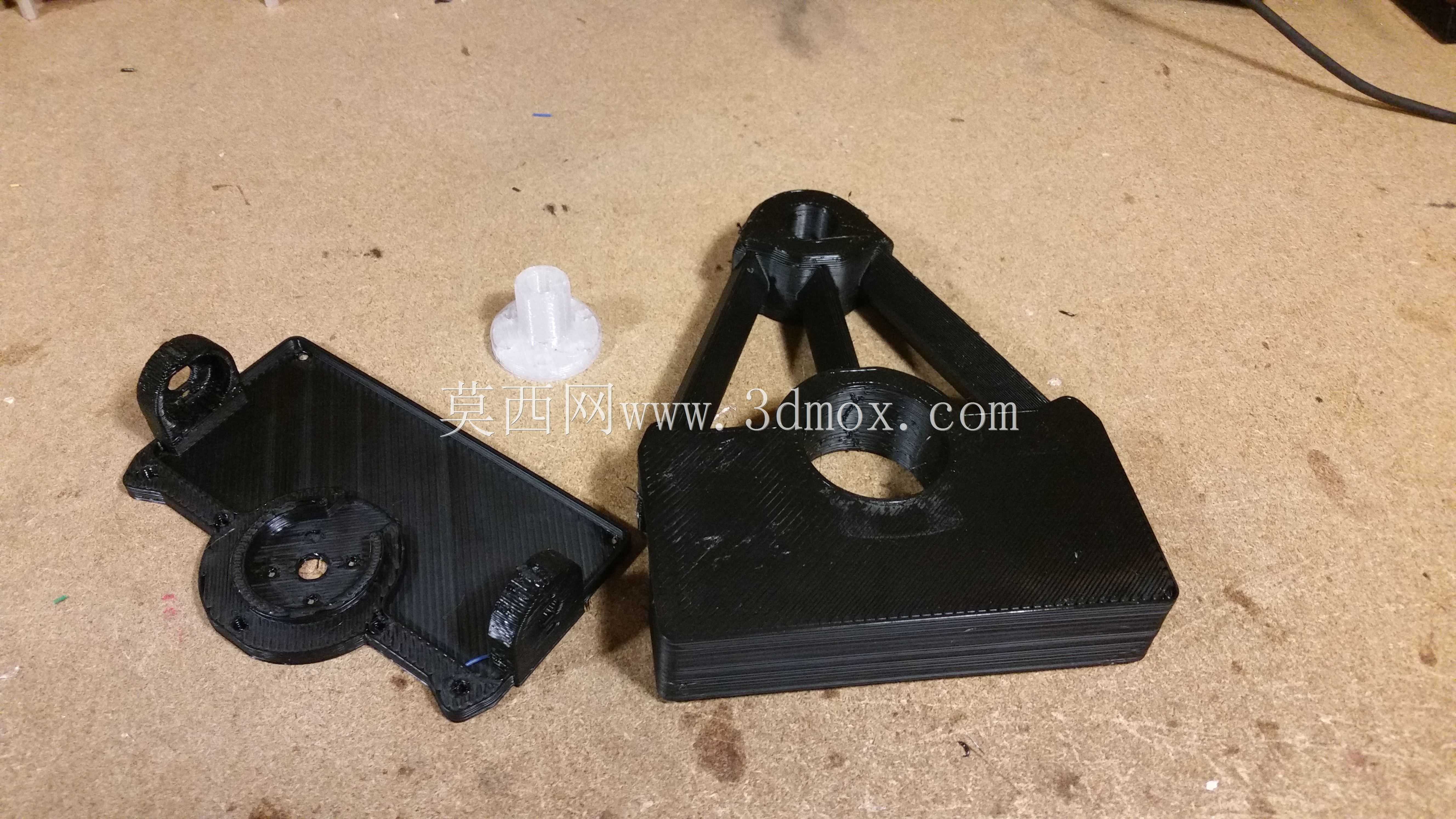

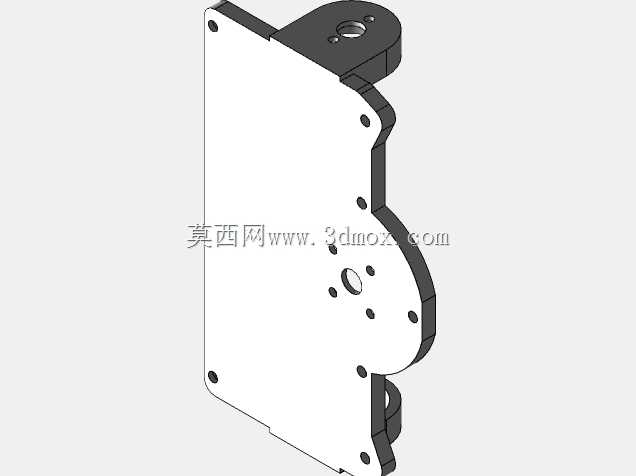

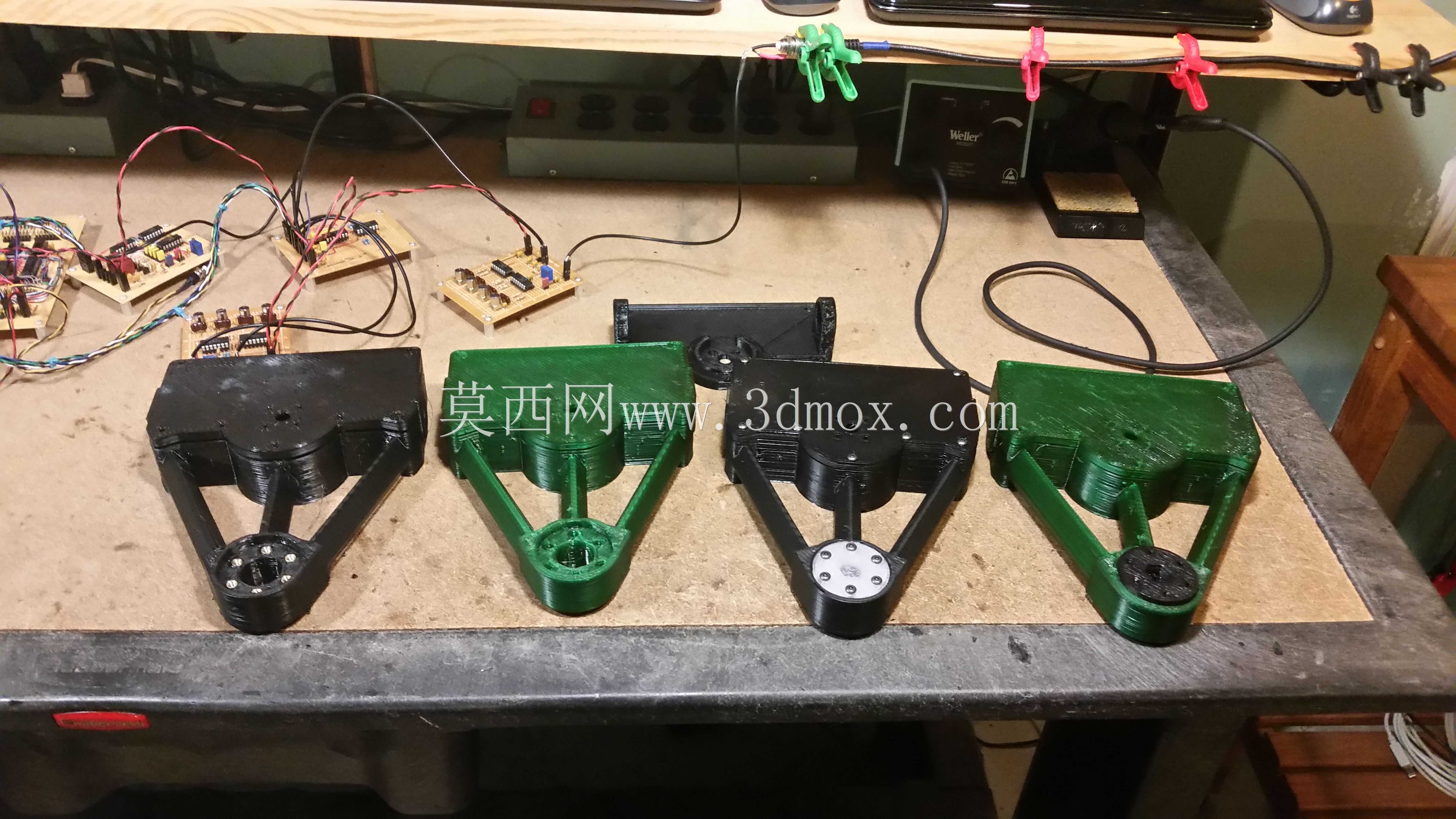

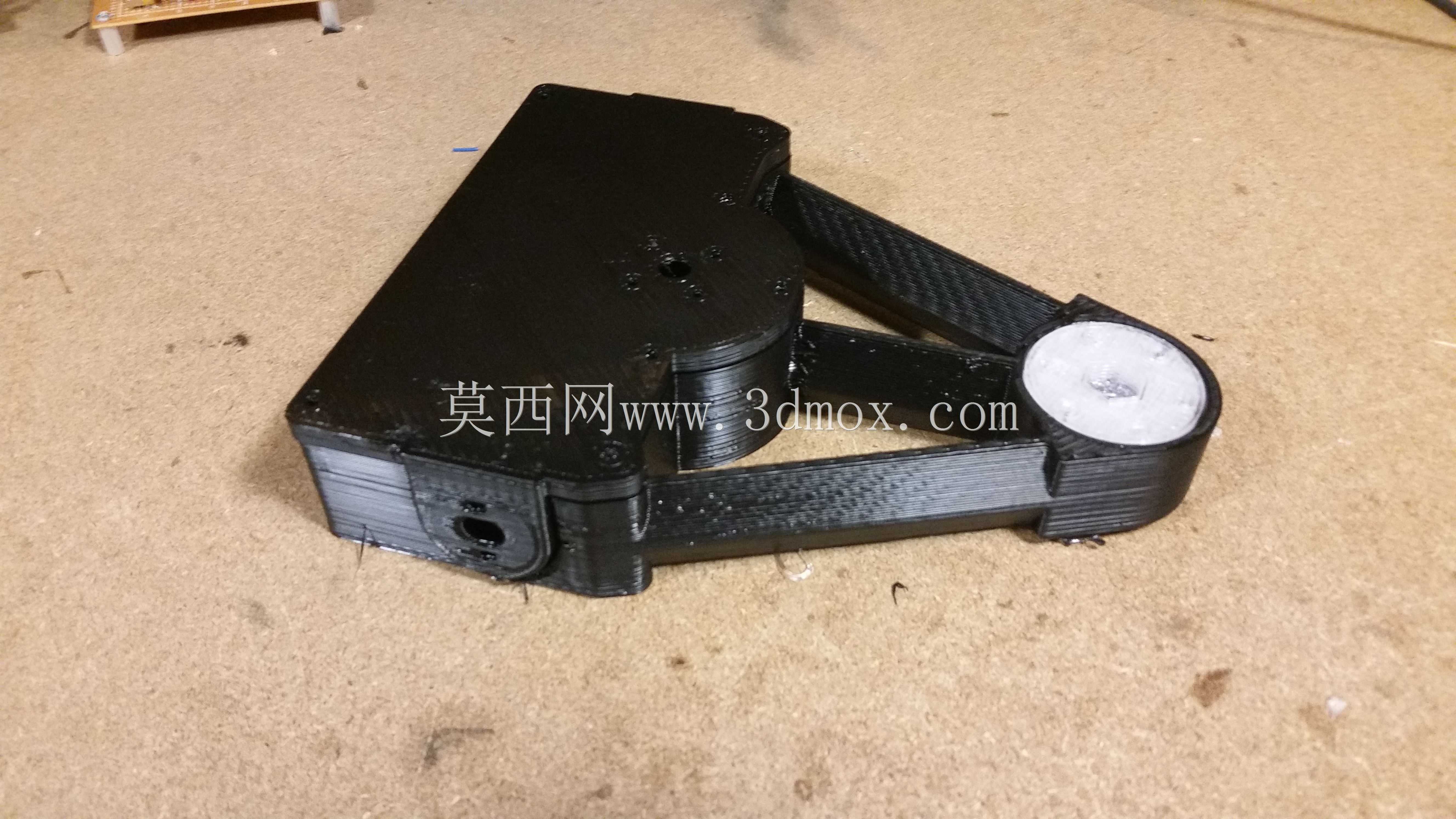

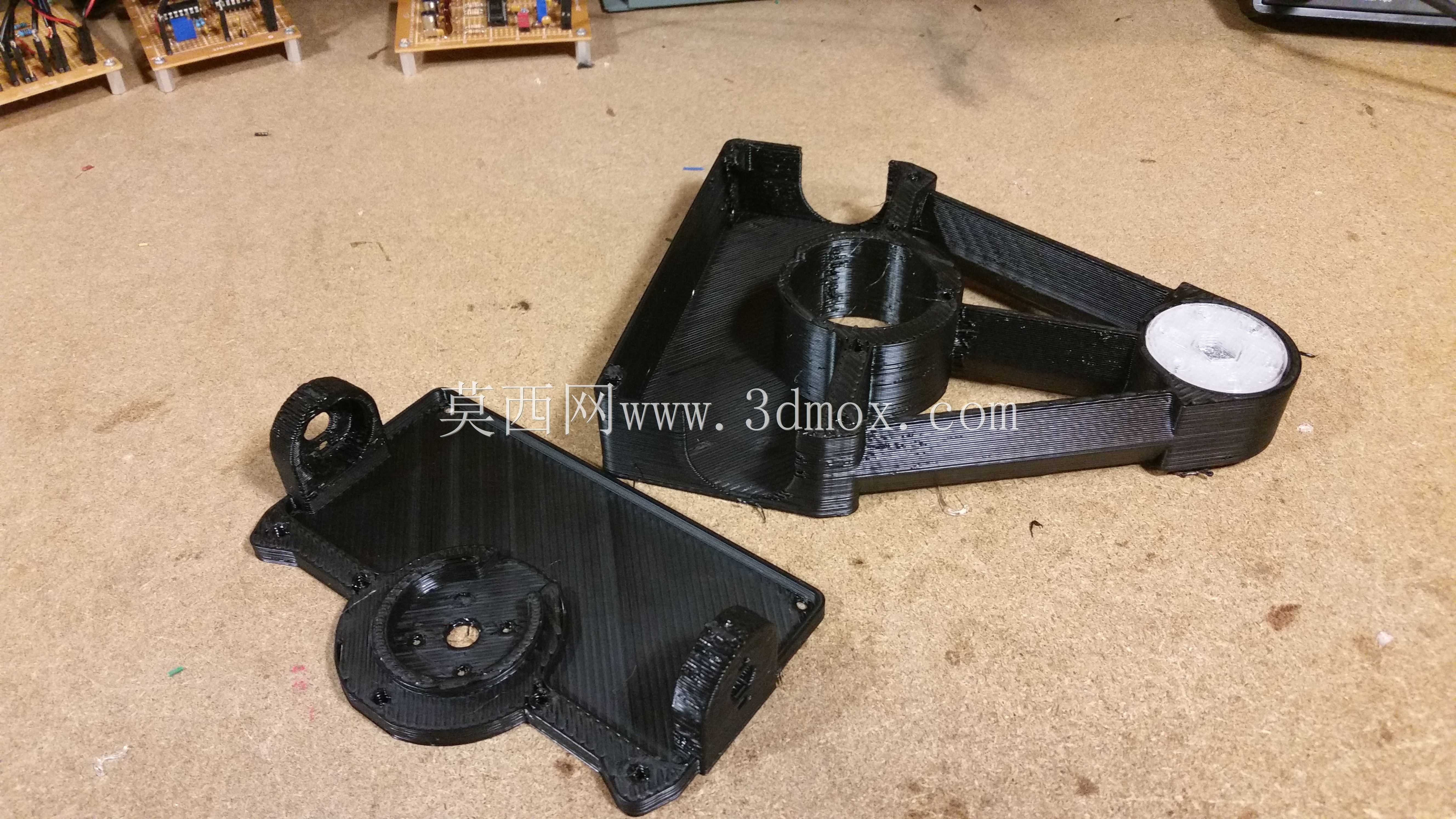

这款咬边机构是专为格斗竞技机器人设计的近身攻击组件，主要应用于各类小型室内机器人格斗赛事场景，承担近身缠斗、破坏对手外壳结构、掀翻对手车体的核心作战功能，适配轮式高速移动的格斗机器人底盘，能够在近距离对抗中快速咬合对手车体边缘，通过刚性连接限制对手移动路径，同时借助摆臂结构的力矩输出撬动对手重心，实现破坏对手行走结构、掀翻对手的战术目标。该机构采用双轮配重式摆臂结构设计，前端设置带安装孔位的咬合固定座，底座预留长条形调节安装槽，可根据不同底盘的安装孔位调整固定位置，适配多种不同宽度的轮式格斗机器人底盘安装需求。整体结构采用对称式布局，两侧大直径滚轮既作为摆臂的配重块平衡机构重心，也可在机构下压接触地面时作为辅助支撑轮，避免机器人攻击动作时出现自身侧翻的问题。摆臂部分采用三角支撑的连杆结构，通过多组螺栓紧固连接，保证攻击动作时的结构刚性，能够承受咬合、撬动过程中的大扭矩载荷，避免对抗过程中出现结构变形、断裂的问题。前端咬合座设置多组螺栓安装位，可根据对手的车体结构更换不同形式的咬合头，适配不同厚度、不同材质的对手外壳攻击需求，咬合座下方预留旋转轴安装位，可搭配舵机或减速电机实现摆臂的抬起、下压动作，动作响应速度快，咬合力度充足。安装底座的长槽孔设计预留了足够的前后调节余量，安装时可根据机器人整体重心分布调整机构的固定位置，保证机器人整体前后重量配比均衡，不影响行走系统的动力输出与转向灵活性。整体结构的外露部件均做了圆角过渡处理，避免3D打印过程中出现支撑难去除、应力集中的问题，所有连接孔位均适配标准紧固件，无需额外定制非标零件即可完成整机组装，大部分结构件均可通过桌面级FDM3D打印机制作，加工门槛低，便于爱好者自行制作迭代，在竞技对抗中能够快速更换损坏的结构零件，缩短赛前调试与赛后维修的时间成本。
