巴哈SAE赛车车架结构设计参考

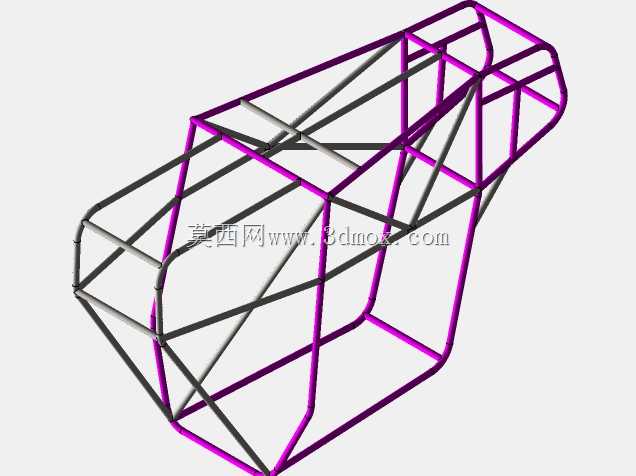

　　巴哈SAE赛事的参赛车辆核心承载结构就是车架，所有动力总成、悬挂系统、转向机构、座椅防护、覆盖件都要依托车架完成安装固定，同时车架还要承担越野工况下的冲击载荷、翻滚防护、侧向碰撞防护等核心安全功能，是巴哈赛车设计环节中优先级最高的结构部分。这款车架的建模逻辑参考了钢管桁架式车架的常规搭建思路，主体采用环形闭合框体作为主承载环，前部延伸出动力舱安装框架，后部预留后悬挂摇臂的安装支点，中部按照人机工程尺寸留出驾驶舱空间，侧部设置防撞梁结构，整体采用连续钢管弯折拼接的建模方式，还原了实车车架的管材走向与连接节点。从结构设计的实际落地角度看，这款框架在侧面碰撞构件的高度设置上存在不符合2018年巴哈赛事规则的问题，

　　下部FAB区域的支撑结构没有形成完整的力传递路径，在侧面受撞击时容易出现应力集中导致的结构变形，无法满足赛事要求的侧向防护性能，因此这个模型更适合作为刚接触巴哈赛车设计的从业者熟悉车架建模逻辑的参考，不能直接用于参赛车辆的生产制造。在实际的巴哈车架设计过程中，首先要确定的就是安装边界尺寸：主防滚环的高度要满足头盔与防滚环顶部至少5英寸的垂直距离，前部防滚环的角度要在赛事规则限定的范围内，侧边防撞梁的高度要覆盖驾驶员从髋关节到肩部的躯干区域，下部框架要预留出发动机、变速箱、油箱、蓄电池等部件的安装空间，同时要为前后悬挂的摇臂、减震器、转向机留出足够的安装点位与运动间隙，避免车轮跳动过程中出现结构干涉。

　　建模过程中要优先保证主承载路径的管材连续性，在管材拼接的节点位置要做贴合的相贯线处理，还原实际焊接工艺的拼接状态，同时要在受力集中的悬挂安装点、安全带安装点、发动机悬置点位置预留加强筋或者加厚管材的设计空间，保证结构强度满足越野工况下的大载荷冲击要求。很多初次接触巴哈车架设计的工程师容易出现的问题就是只关注框架的外形搭建，忽略了各系统的安装边界与赛事规则的硬性要求，导致后续装配时出现部件干涉、防护结构不达标等问题，这款参考模型刚好可以作为反面案例，帮助设计者快速识别常见的结构设计误区，理清车架建模过程中需要优先考量的规则约束、安装边界、力传递路径等核心要素，在后续自主设计时规避同类问题，搭建出既符合赛事规则、又满足强度与安装要求的合格车架结构。
