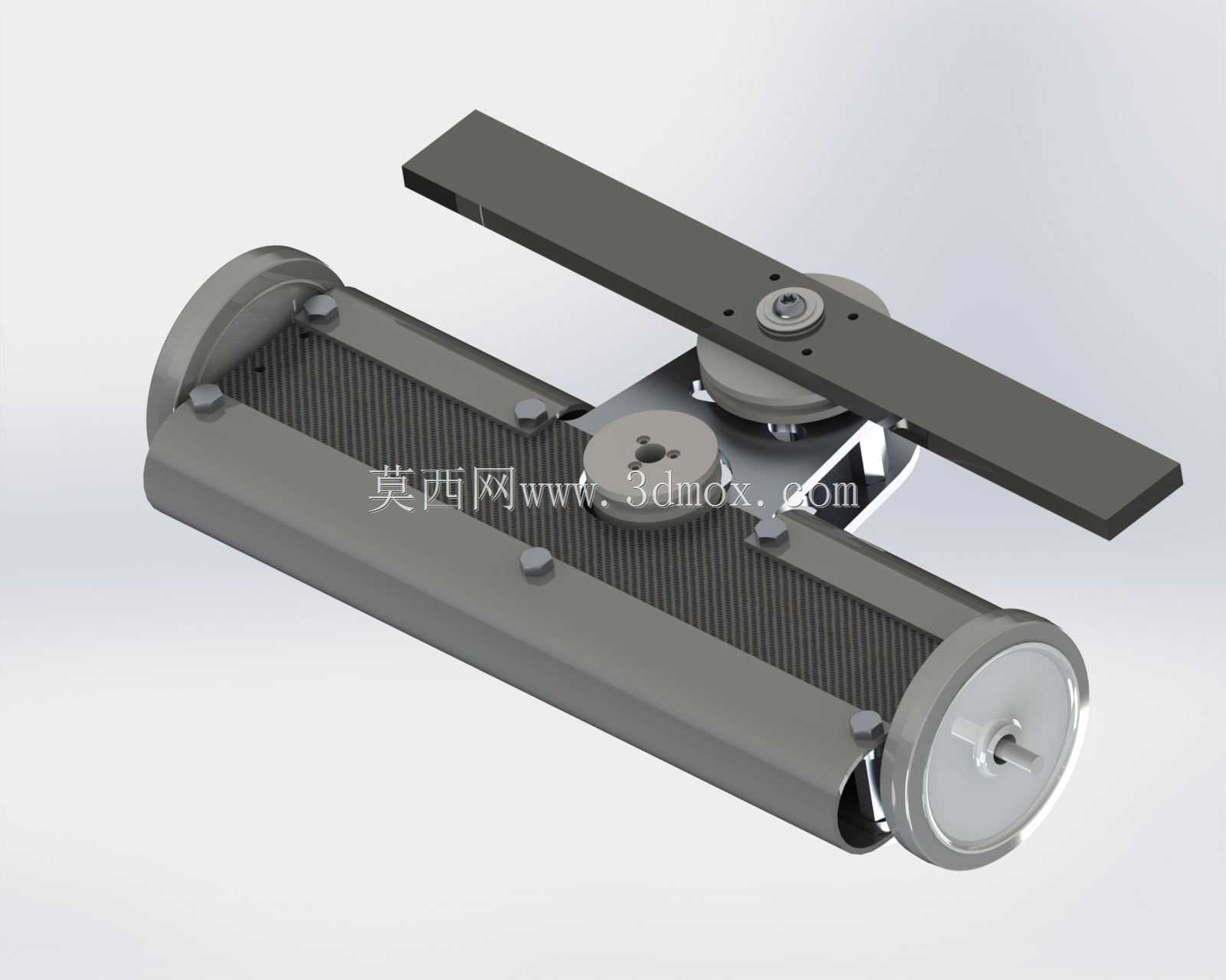

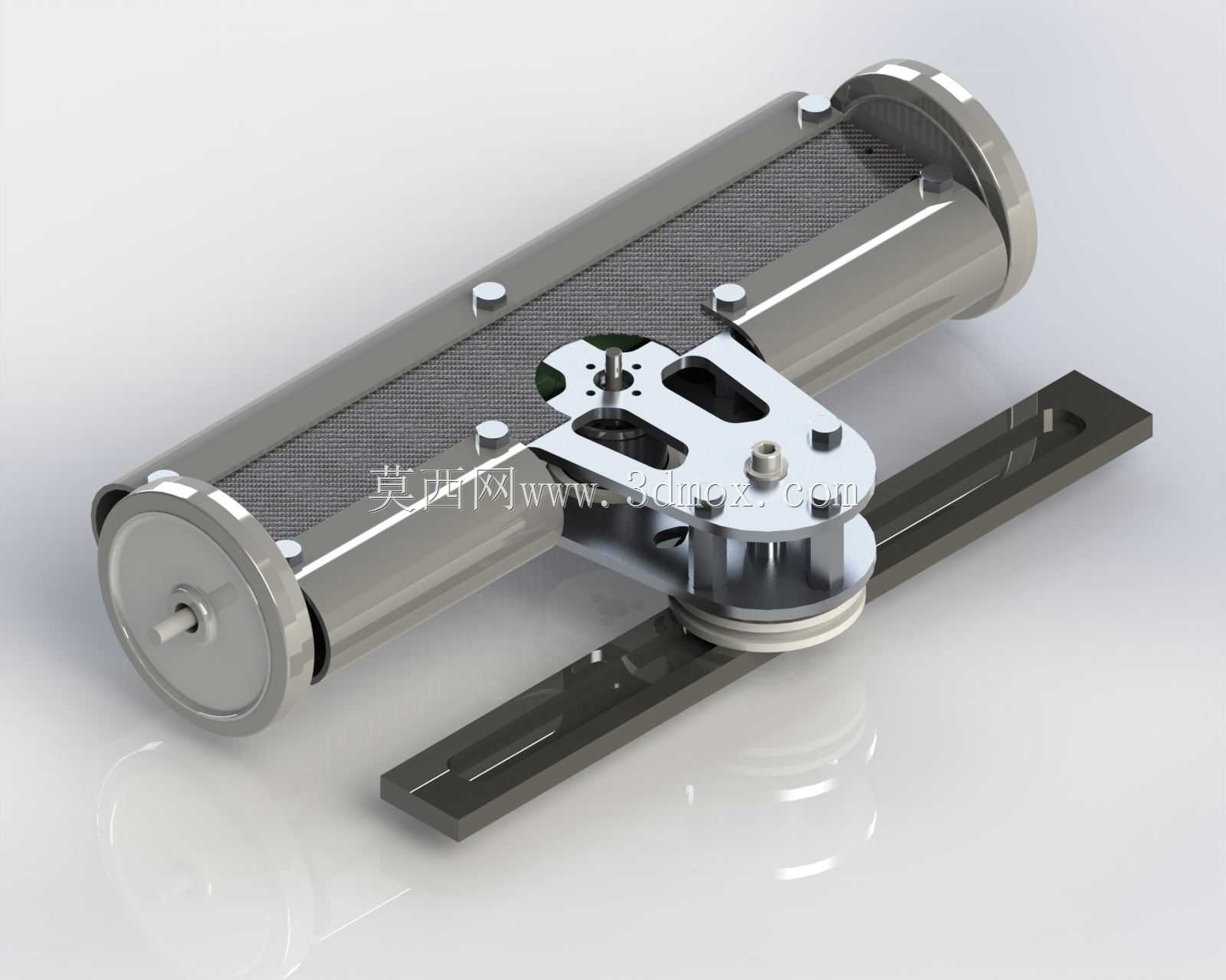

15磅水平旋转格斗对战机器人结构

　　这款水平旋转类格斗竞技机器人，核心定位是15磅量级的对战参赛装备，整体采用卧式滚筒旋转武器布局，在格斗机器人赛事的中量级组别中，这类水平动能武器的击打效率远高于同重量的竖转或摆锤结构，能够在接触瞬间将转动惯量转化为冲击动能，对对手的装甲、行走机构造成结构性破坏。从结构设计逻辑来看，整机框架选用1/4英寸厚度的6061铝合金板材加工，这种材料的比强度刚好适配15磅量级的重量限制，既不会因为钢材密度过大挤占武器系统的重量配额，也不会因为工程塑料的刚性不足导致受冲击后框架变形失效，框架上预留的长条形安装槽，是为了适配不同轴距的行走轮组安装，方便调试时调整整车重心位置，让旋转武器的转动轴线尽量与整车重心重合，

　　避免武器高速旋转时产生的陀螺效应影响行走操控性。武器系统的核心传动采用两个36毫米规格的王字齿轮组成减速箱，输入轴直接对接NTM 5050无刷电机的输出端，减速后的动力传递到滚筒武器的主轴上，齿轮箱的安装座做了加厚处理，并且在连接位置设计了定位销孔，避免高速重负载下齿轮啮合错位导致的打齿故障，整套传动比的选择是经过反复调试的，既保证滚筒能够达到足够的线速度积累动能，也不会因为减速比过小导致电机启动负载过大堵转。武器滚筒本身采用空心筒状结构，外层包裹防滑耐磨的网状包覆层，两端通过带座轴承固定在框架上方的支撑立板上，这种空心结构在保证转动惯量的同时尽可能降低了自重，让更多重量可以分配到底部的行走驱动系统和前端的撞击斜铲上。

　　底部的安装导轨是整机的承力基础，除了固定行走轮组的电机和悬挂结构，前端延伸出的斜铲结构可以在对战时楔入对手的底盘下方，将对手抬离地面使其丧失移动能力，同时让自身的旋转武器能够精准命中对手的底部薄弱结构。设计过程中特意将武器电机的安装位置下沉到框架中部的空腔内，一方面降低整车重心提升行走稳定性，另一方面也能让框架结构对电机形成防护，避免对战中被对手的武器直接击中造成动力损失，所有的电气走线都隐藏在框架的内侧槽位里，防止旋转部件剐蹭导线造成断路故障。这类结构的机器人在竞技场景中，通常会根据对手的装甲厚度调整滚筒两端的配重块位置，在总重量不超过赛事限制的前提下，调整转动惯量的分布，应对不同防护等级的对手，安装边界上整机的宽度控制在赛事规则要求的尺寸范围内，所有突出部件都做了圆角处理，避免比赛过程中出现违规的尖锐结构，同时也能减少撞击时的应力集中问题。
