桌面级双探头激光三维扫描装置结构设计

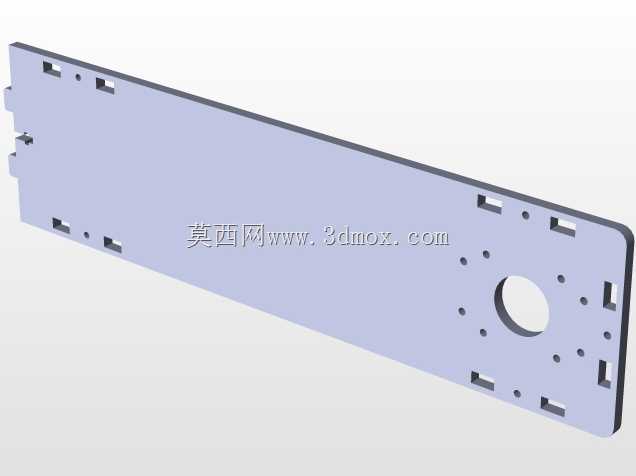

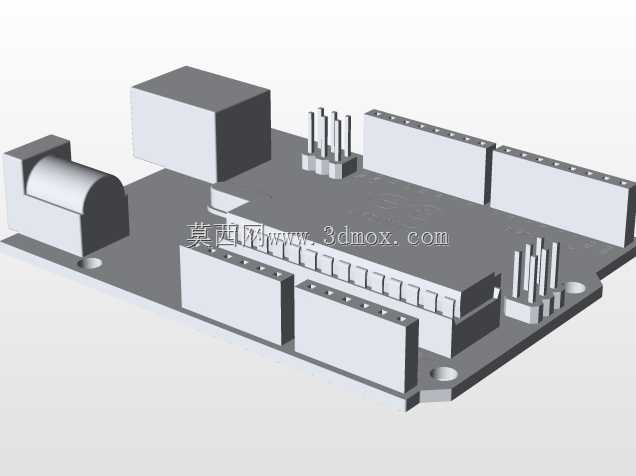

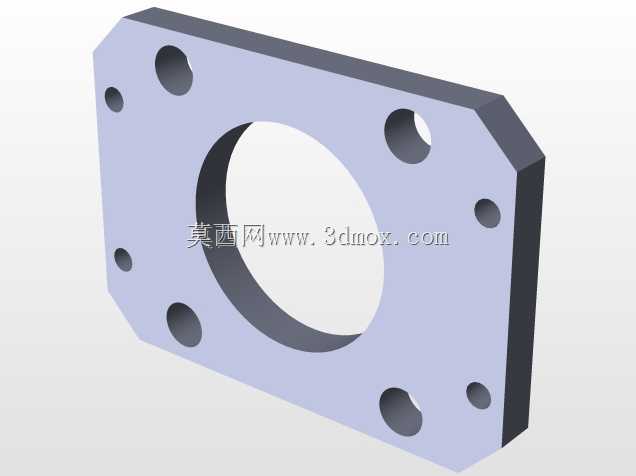

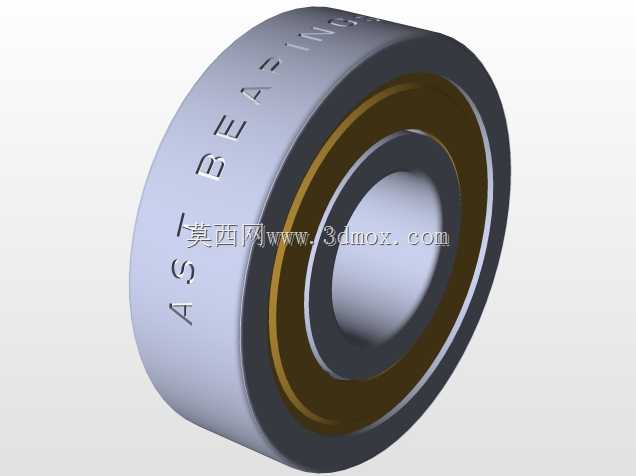

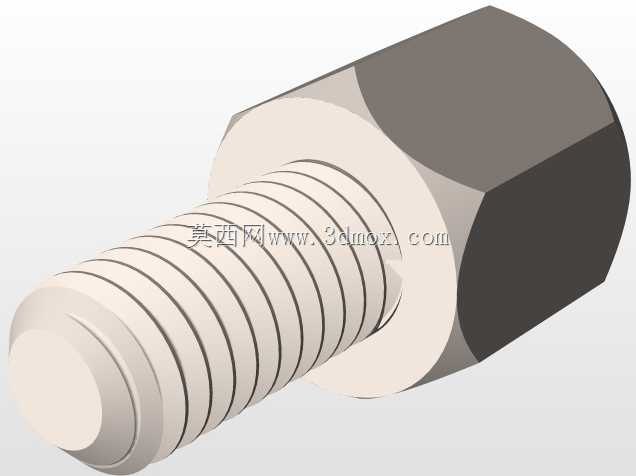

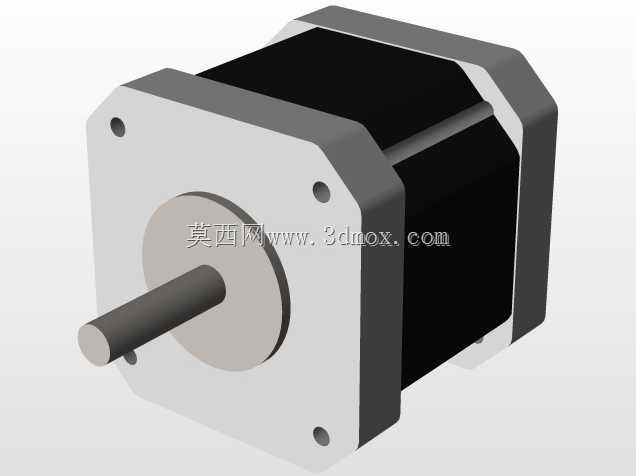

这款桌面级激光扫描装置主要面向小型工件的逆向建模、创客3D打印前的实物数据采集、教学实训中的三维检测场景，可适配个人工作室、职业院校实训教室、小型创客空间的日常使用需求，能够完成尺寸在200mm以内小型零件的外轮廓三维点云采集，为后续的模型重构、尺寸校验、复刻打印提供原始数据支撑。设备采用双激光探头对称布局的设计思路，两个红色激光发射采集模块分别固定在横向悬臂的两端，悬臂与中部的立式安装背板垂直连接，这种对称结构能够同时采集工件正反两个视角的轮廓数据，大幅减少单探头扫描时需要反复调整工件角度、多次拼接点云的操作步骤，有效降低点云拼接带来的累积误差，提升小型工件单次扫描的完整度。中部立式背板作为核心承载结构，预留了标准的壁挂安装孔位与桌面支架连接螺孔，既可以通过膨胀螺丝固定在垂直墙面上节省桌面操作空间，也可以搭配通用立式支架放置在工作台面上使用，安装背板的整体厚度控制在15mm，横向悬臂总长度为320mm，安装后设备整体向外延伸的最大距离为170mm，不会占用过多的工作台操作空间，适配多数小型创客工作台的安装边界。设备的结构零件大多采用激光切割板材加工成型，零件之间通过标准紧固件完成拼接组装，不需要复杂的定制加工工序，普通创客使用常规的桌面加工设备就可以完成全套结构件的制作与组装，组装完成后搭配对应的开源扫描控制软件即可投入使用，不需要额外采购专用的校准工装，通过软件引导的校准流程就可以完成双探头的参数匹配。在实际使用过程中，将待扫描工件放置在两个探头中间的转盘上，设备发射的线激光投射到工件表面后，探头采集激光的形变数据传输到控制端，就可以实时生成工件的三维点云数据，对于结构复杂度不高的塑料件、五金小零件、手办原型等物件，能够在较短时间内完成完整的轮廓数据采集，采集到的点云数据经过简单的降噪处理后就可以直接导入建模软件进行编辑优化，也可以直接导出为通用格式供3D打印切片软件使用，有效降低了小型物件逆向建模的技术门槛与设备成本。设备的悬臂与背板连接处设计了可微调的角度调节结构，用户可以根据待扫描工件的尺寸大小，小幅调整两个探头的俯仰角度，适配不同高度工件的扫描需求，避免出现扫描盲区，探头与悬臂的连接位置也预留了调节余量，可以根据实际使用需求调整两个探头之间的间距，进一步拓展设备可扫描工件的尺寸范围。
