印刷电路板加工用微型龙门铣床结构设计

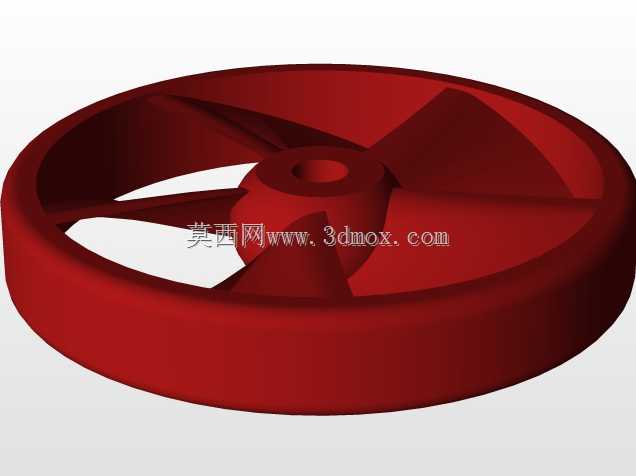

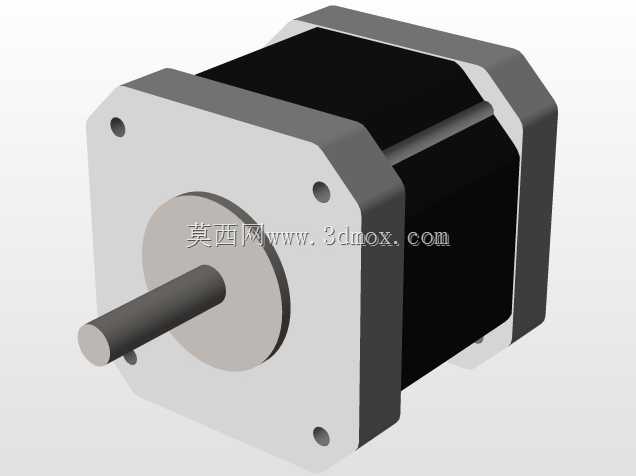

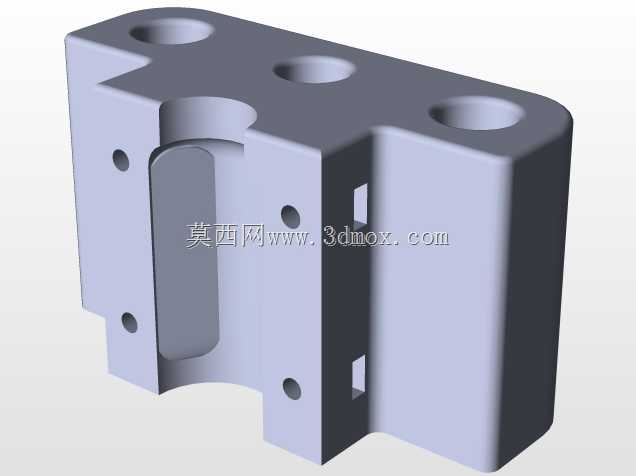

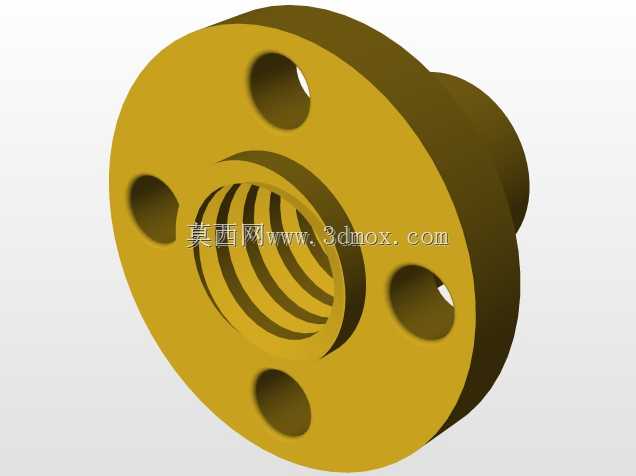

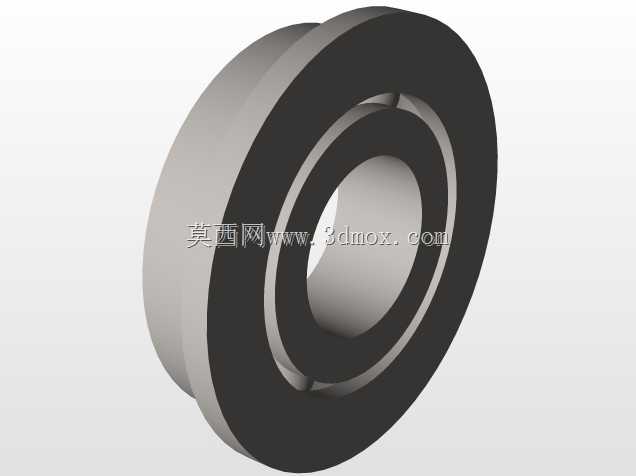

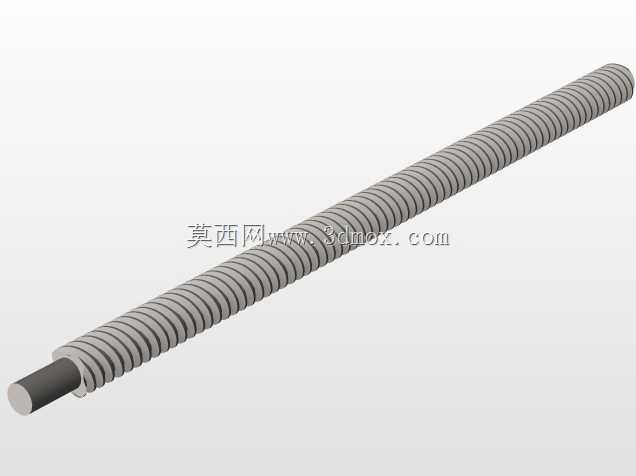

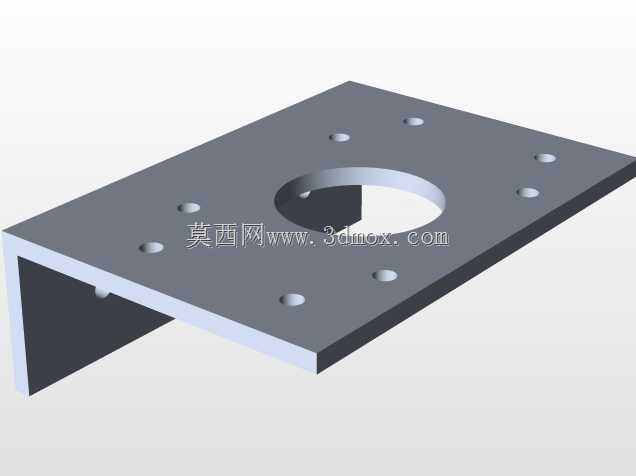

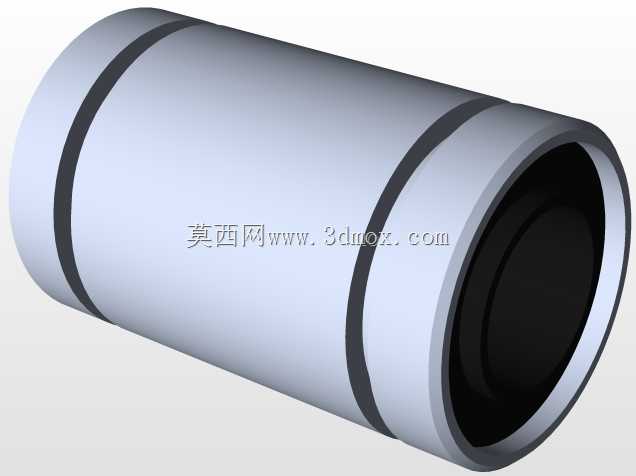

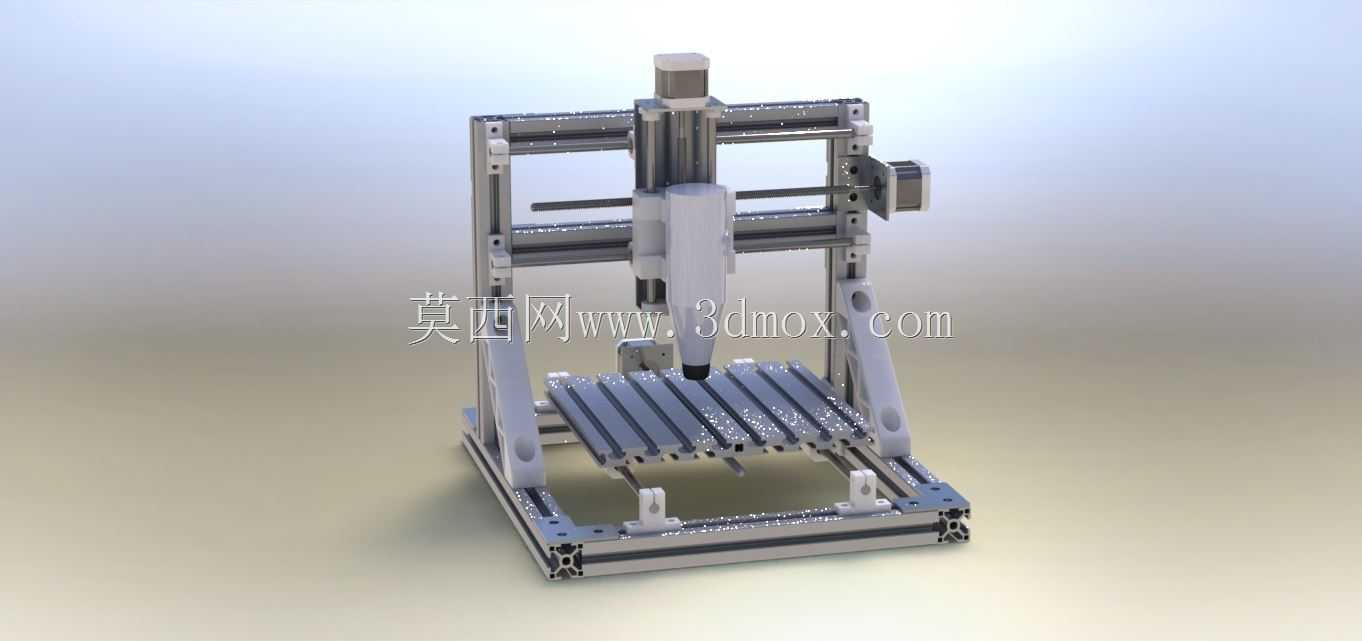

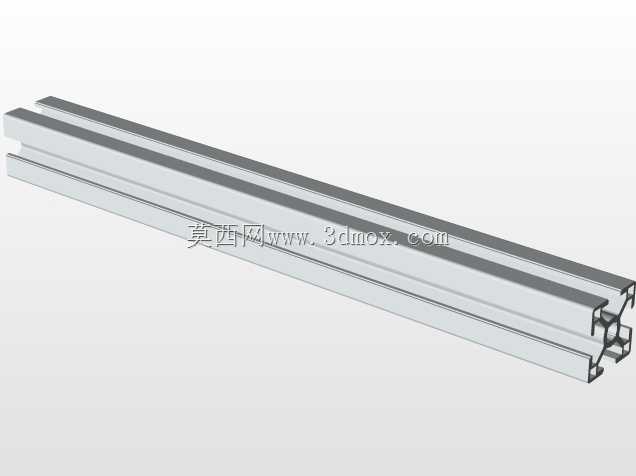

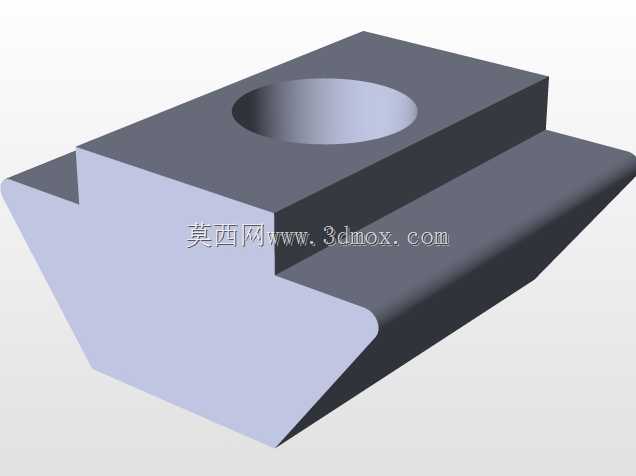

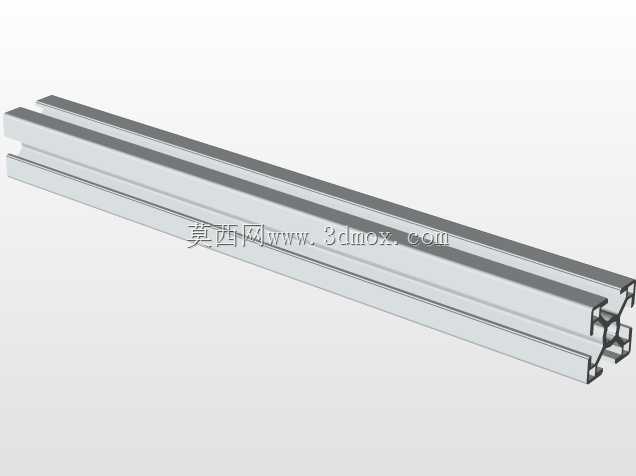

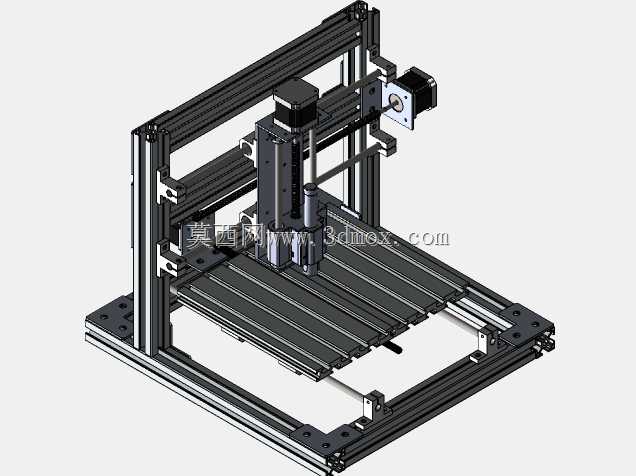

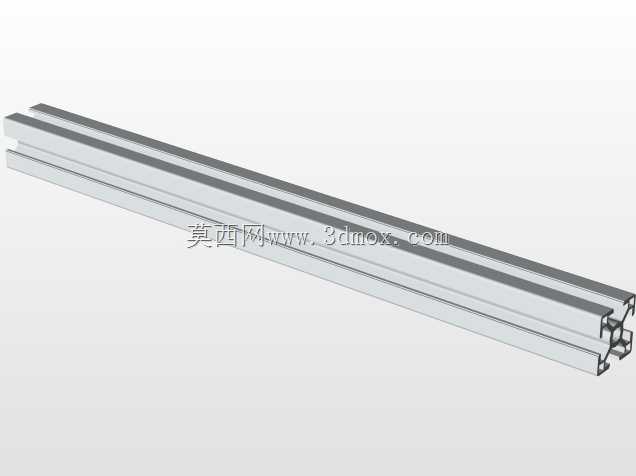

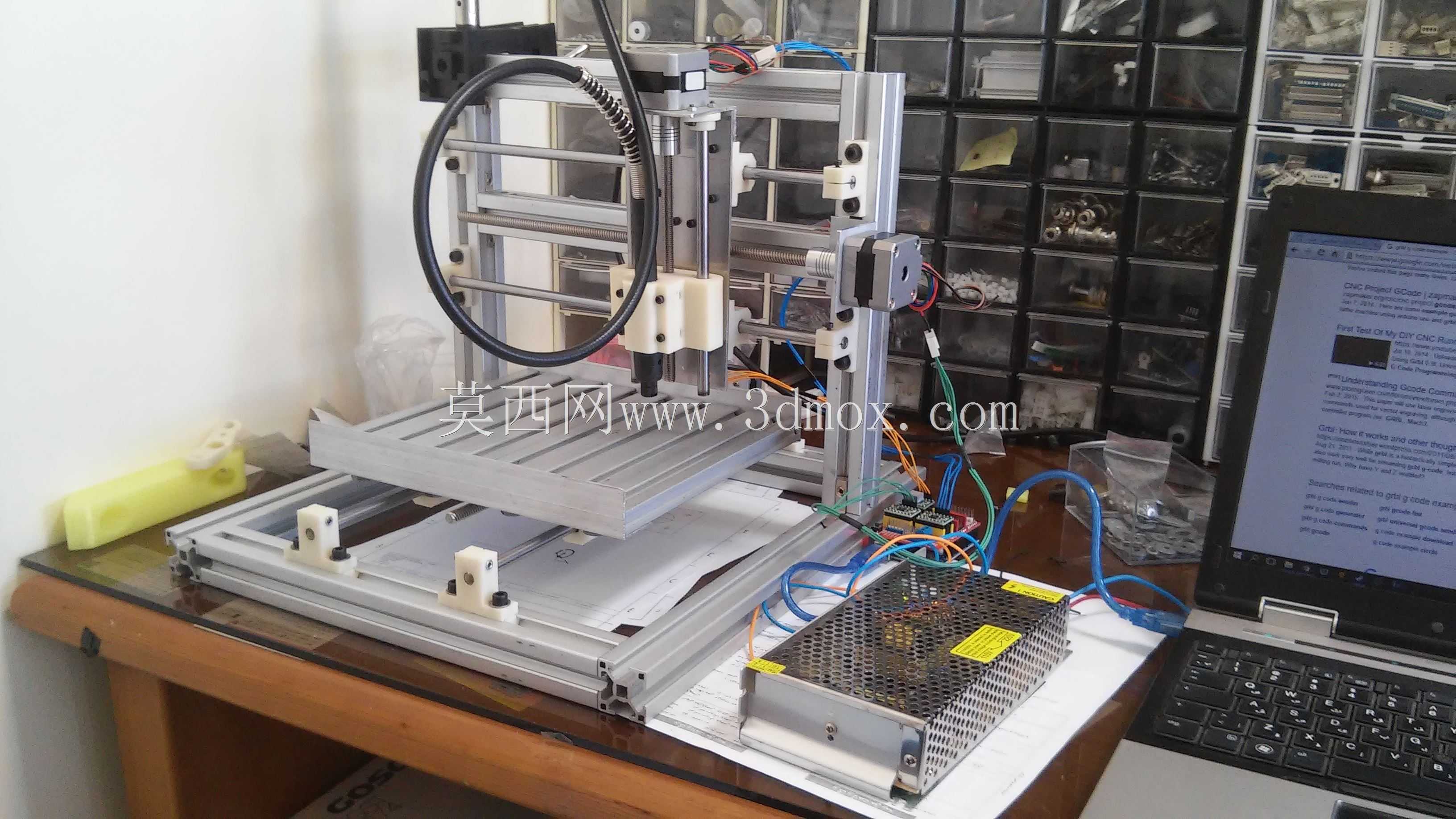

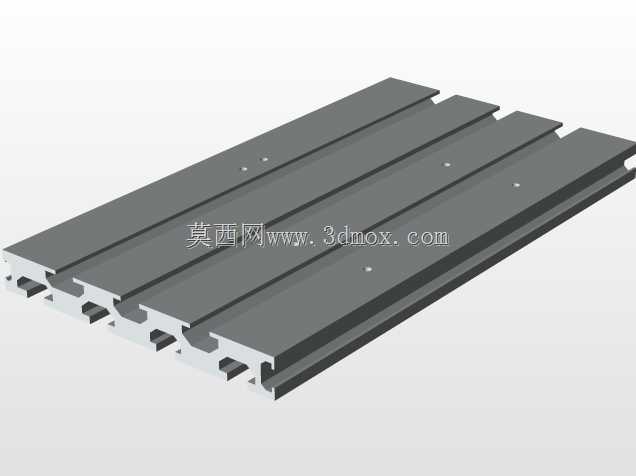

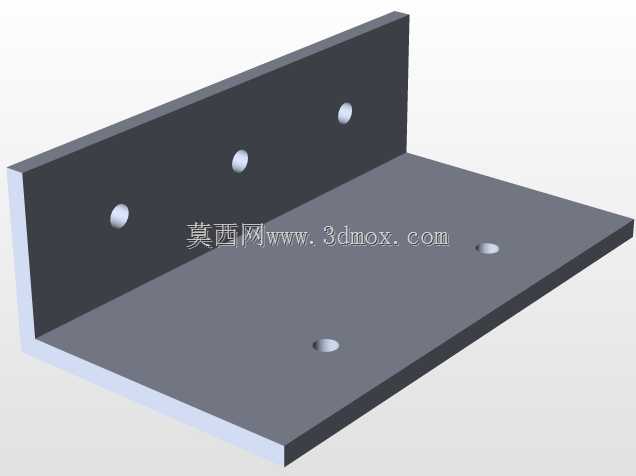

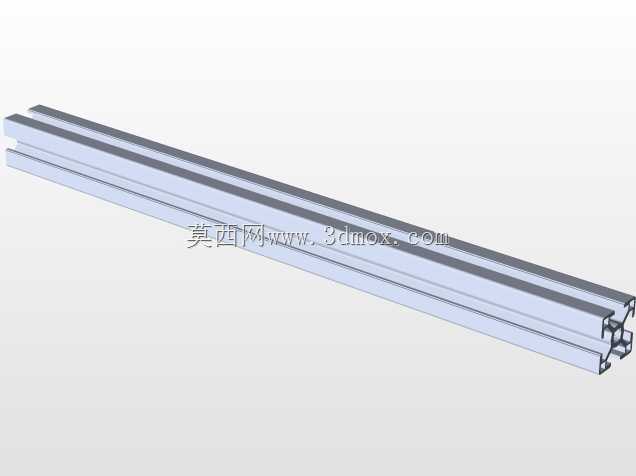

这款微型铣床主要面向电子研发、创客试制、小批量电路板打样场景设计，可放置在常规工作台面使用，无需专用工业场地，适配实验室、个人工作室、高校实训车间等空间有限的作业环境，专门针对印刷电路板的覆铜层铣削、轮廓裁切、钻孔加工需求开发，也可完成薄铝板、亚克力板、软质工程塑料等小型工件的轻负荷切削加工，替代传统化学蚀刻工艺的部分工序，减少腐蚀性药剂的使用，提升电路板打样的灵活度与加工精度。设备采用经典龙门式动梁结构布局，整体机架以工业铝型材搭配角件拼接组装，无需复杂焊接工序，装配调试门槛低，后期维护调整便捷，机架底部预留标准T型槽安装位，可适配不同规格的工装夹具，满足异形小工件的装夹需求。三轴传动均采用线性导轨搭配精密滚珠丝杠的组合，传动阻力小、定位精度高，可实现0.02mm级的进给定位精度，适配电路板加工对走线精度的严苛要求；Z轴搭载高速风冷主轴，转速区间覆盖8000-24000rpm，可适配不同直径的PCB铣刀、钻头，完成覆铜层雕刻、绝缘槽铣削、元件安装孔钻削等多道工序，主轴夹头采用标准ER11规格，刀具更换便捷，耗材通用性强。X轴有效行程覆盖常规单面板、双面板的最大加工幅面，可满足100mm*160mm以内尺寸电路板的整板加工需求，Y轴行程预留足够的夹具安装空间，Z轴行程可适配不同厚度的电路板与工装垫板，设备整体外轮廓尺寸控制在400mm*350mm*450mm以内，整机重量控制在25kg左右，可直接放置在标准防静电工作台上使用，底部预留四个减震脚垫安装位，可减少加工过程中的振动传递，提升加工面的光洁度。设计过程中充分考虑桌面设备的使用特性，电气元件全部集成在机架侧方的安装槽内，走线规整无外露，避免加工过程中切削碎屑进入电气舱造成故障；驱动系统采用细分步进电机搭配专用驱动器，运行噪音低，低速运行无明显顿挫，可实现平滑的曲线走刀，避免电路板走线出现锯齿状瑕疵。设备的工作台采用带T型槽的铝合金台板，平面度控制在0.05mm以内，可搭配专用压板固定电路板毛坯，也可加装真空吸附平台适配薄型柔性电路板的装夹需求，整机结构模块化程度高，用户可根据自身加工需求拓展第四轴旋转轴、自动对刀仪等附件，拓展加工能力，满足小型精密零件的多面加工需求。
