三角洲并联结构桌面级3D打印设备

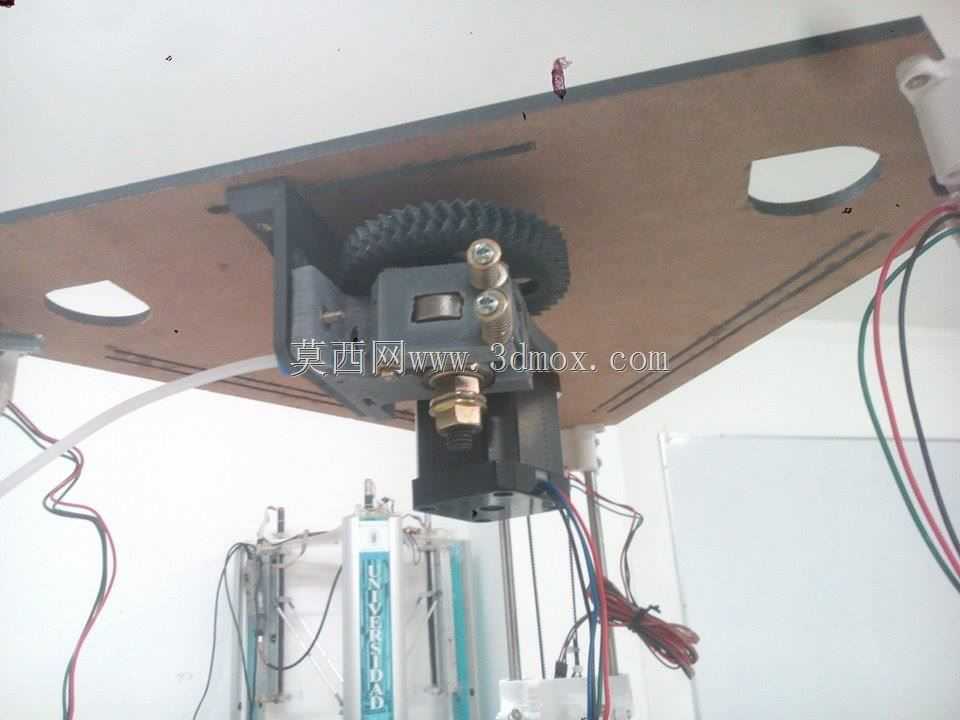

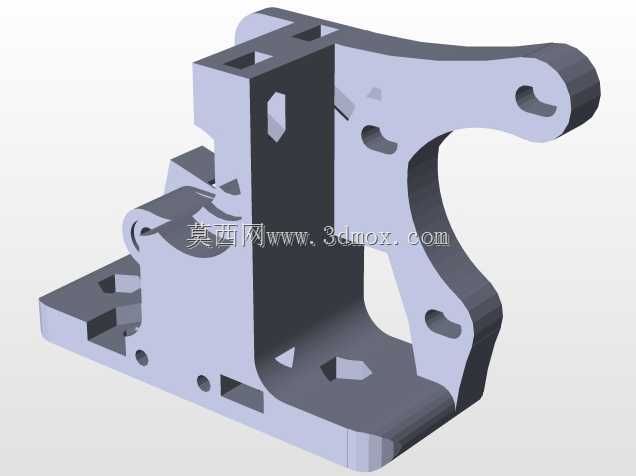

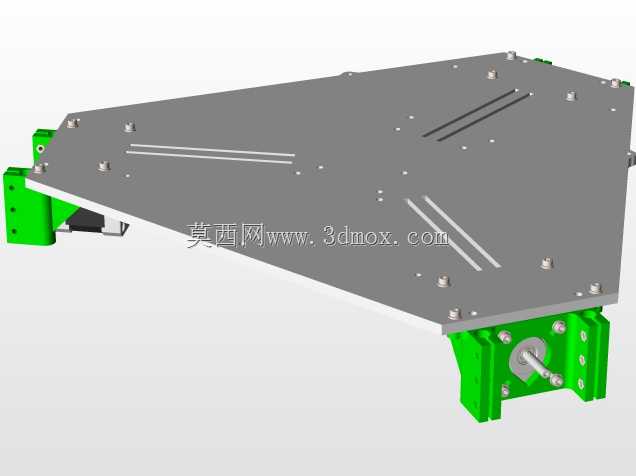

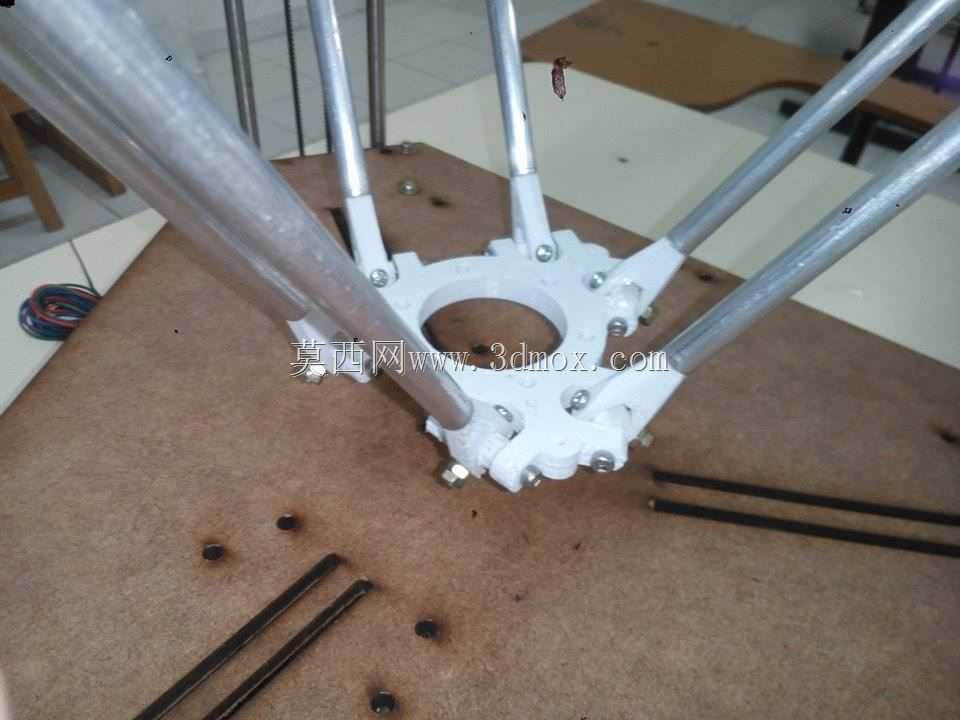

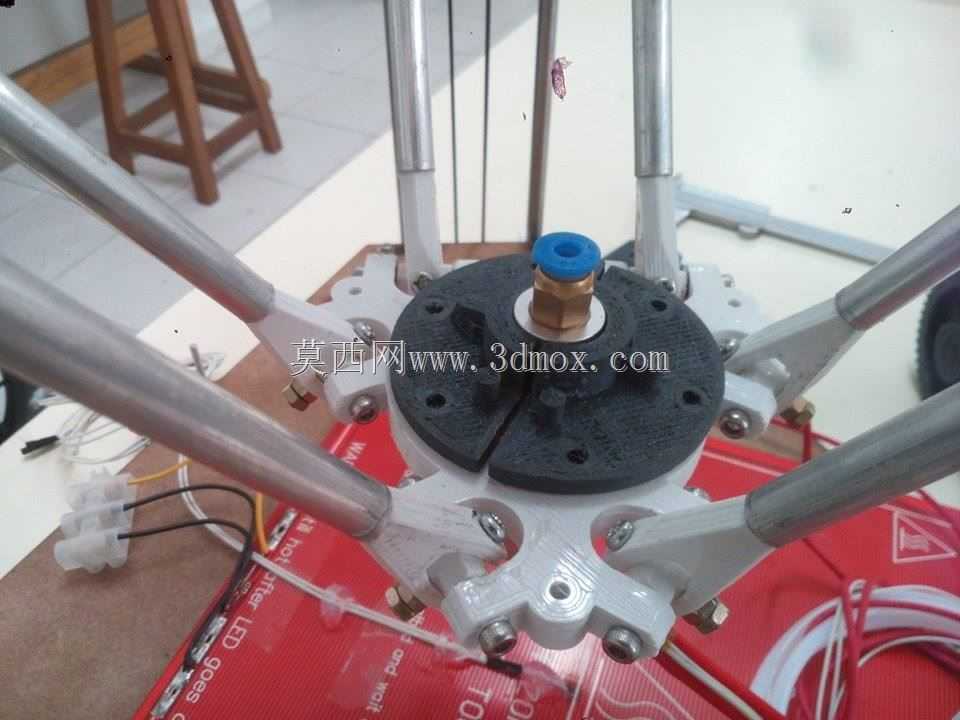

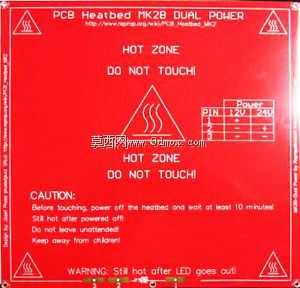

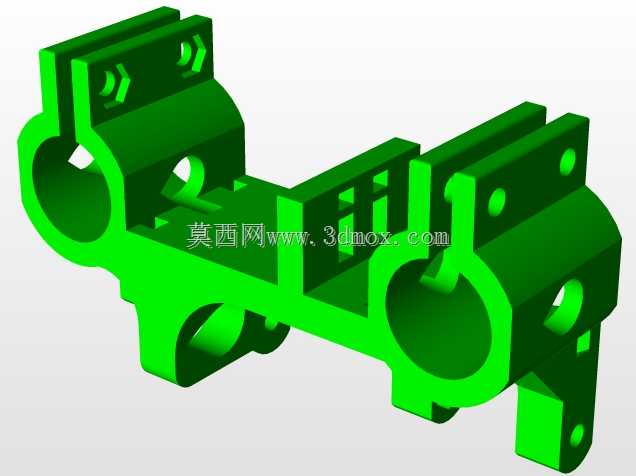

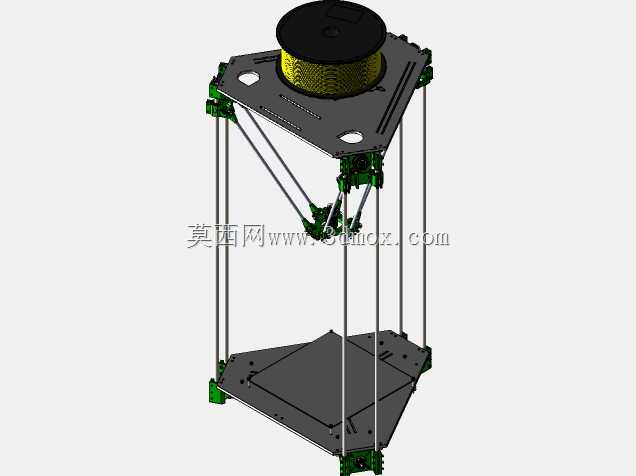

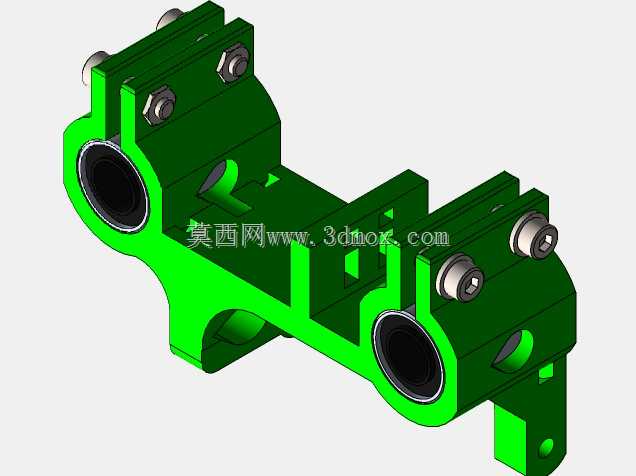

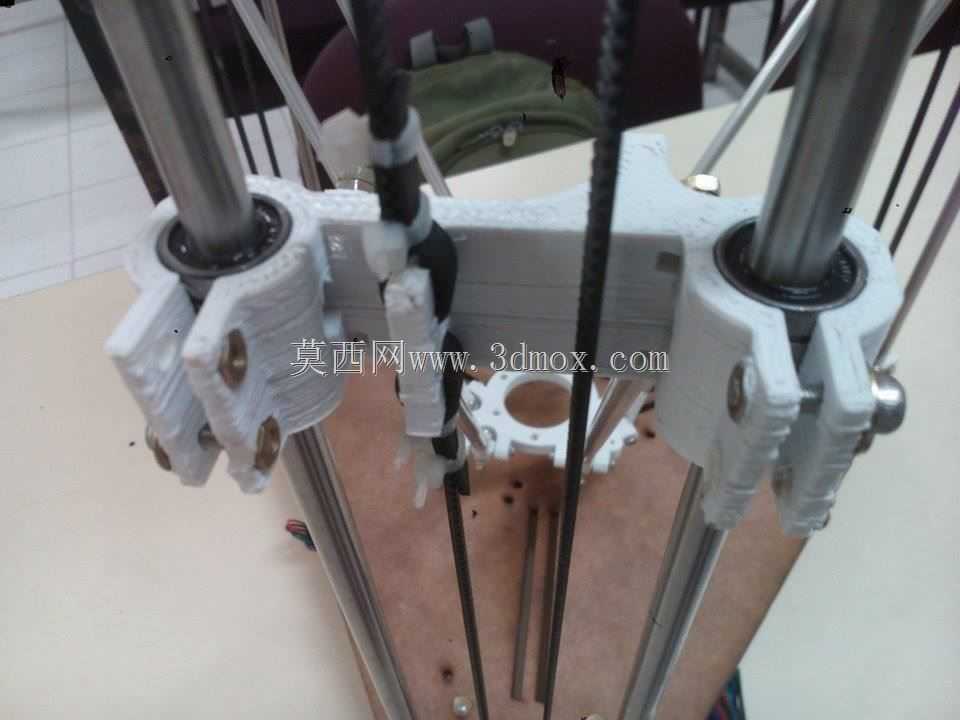

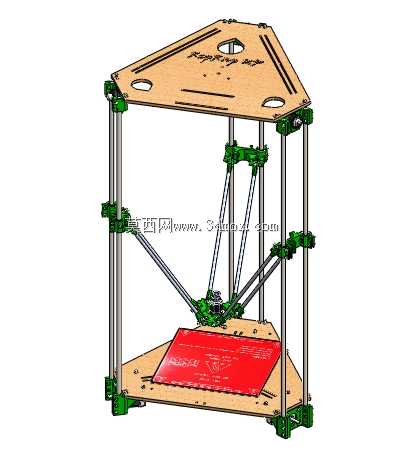

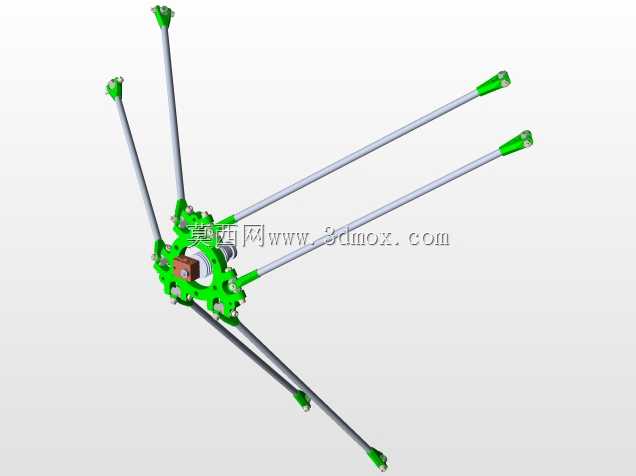

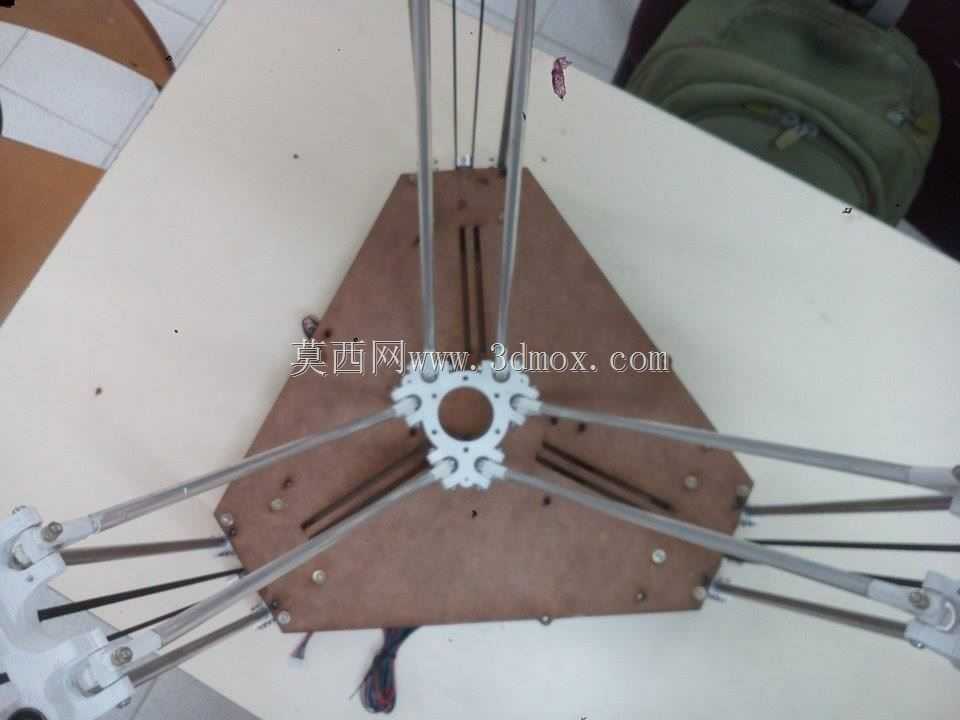

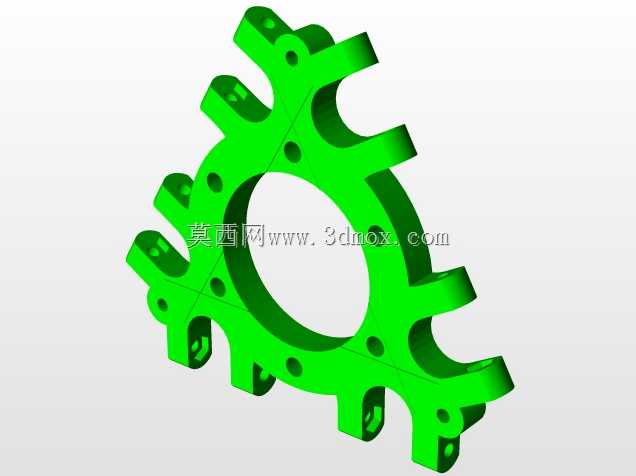

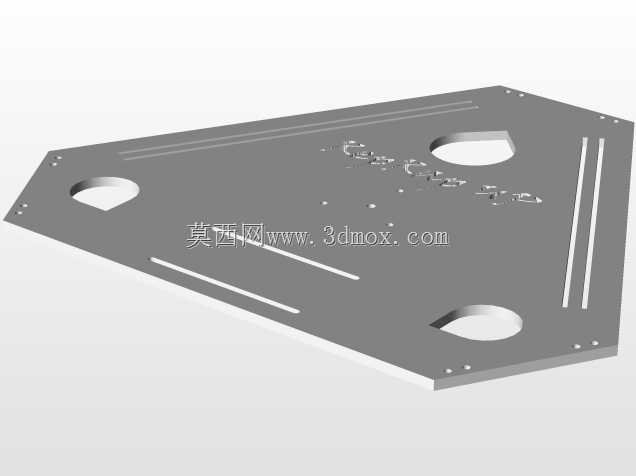

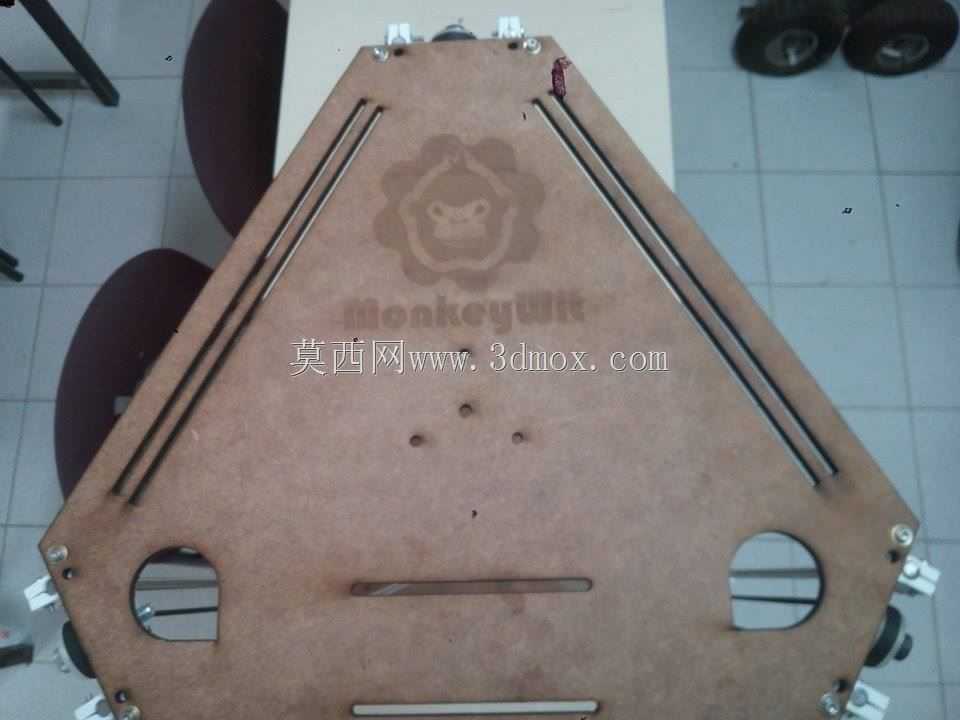

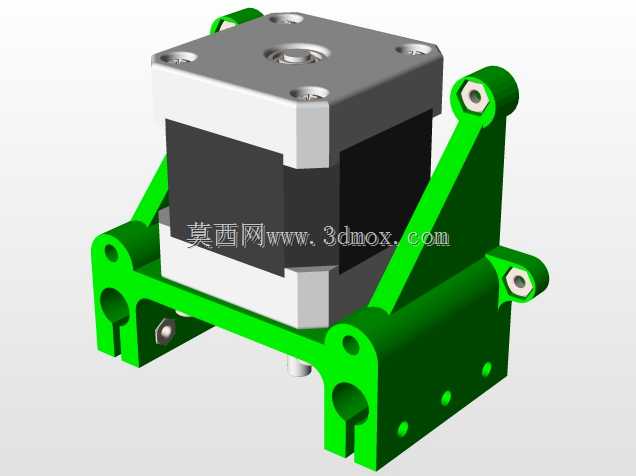

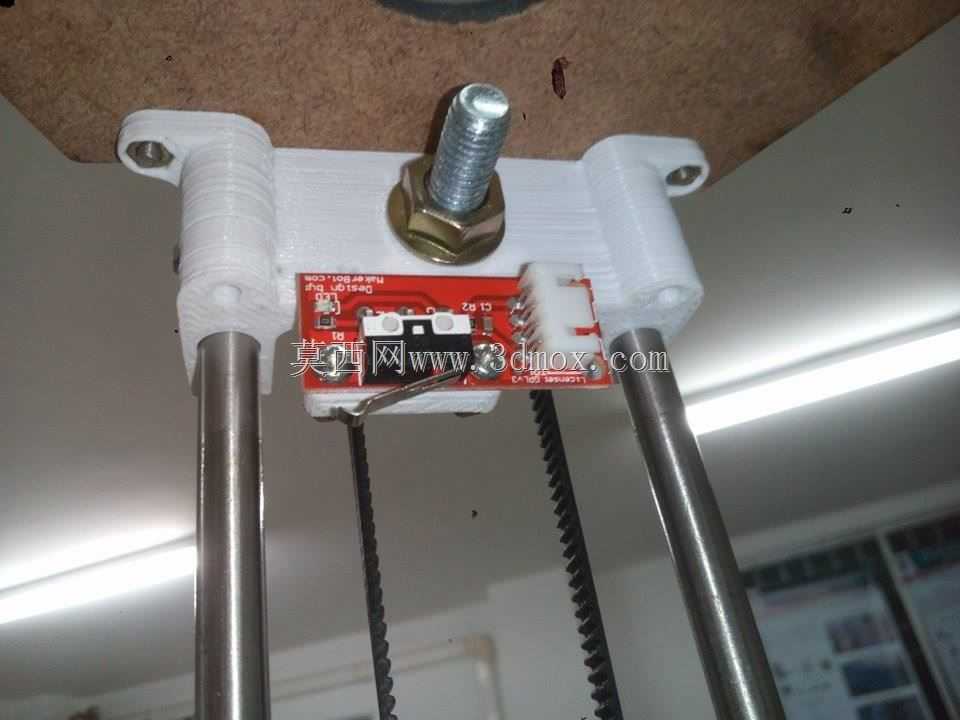

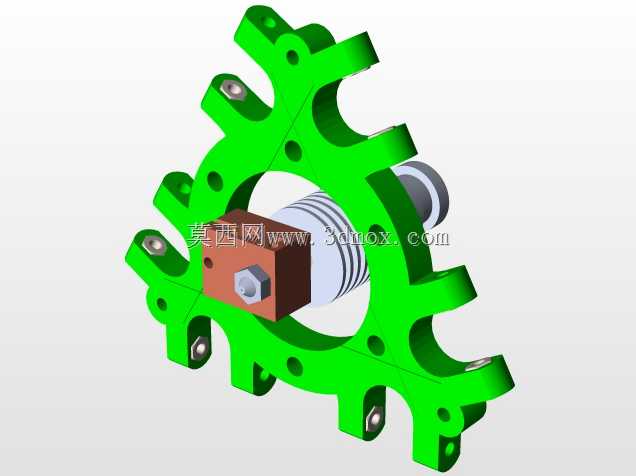

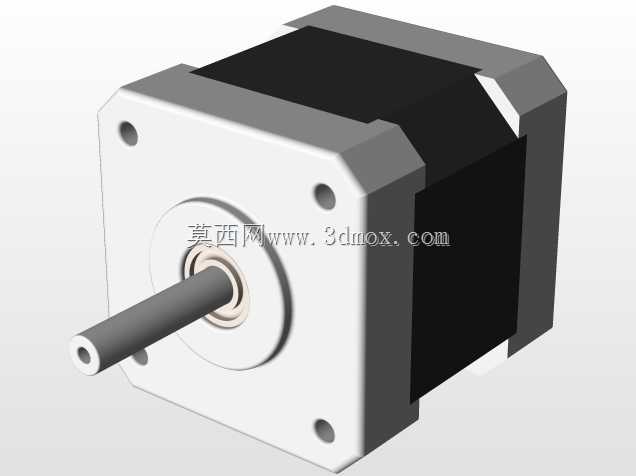

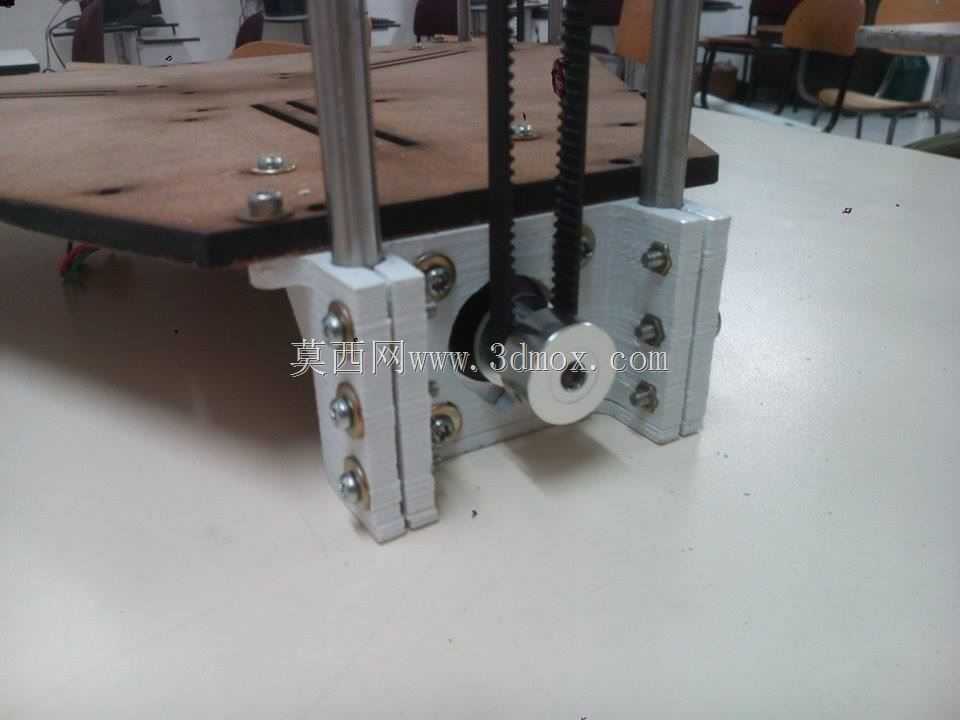

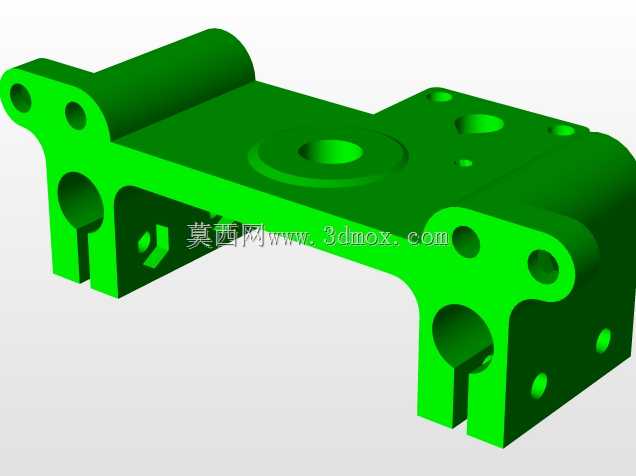

这款三角洲结构的打印设备，主要面向个人创客、小型工作室、校园创新实验室等场景使用，能够满足小尺寸定制零件、创意手办、结构验证样件、教学演示模型的制作需求，相比传统笛卡尔结构的同类型设备，它拥有更小的桌面占地面积，同时在打印速度、运动惯性控制上具备天然的结构优势，适合放置在家庭工作台、实验室操作台等空间有限的区域开展成型作业。设备整体采用正三角形框架布局，上下两块三角形安装基板作为核心承载结构，三根垂直布置的光滑光轴作为导向立柱，为三个独立运动的滑台提供精准的直线运动导向，每根光轴上下两端都通过专用的绿色塑料固定件与基板锁紧，保证框架整体的结构刚度，避免运动过程中出现框架晃动影响成型精度的问题。三个滑台通过同步带传动实现沿光轴的上下精准移动，每个滑台都通过三组并联的碳纤维连杆与中心的打印喷头运动平台连接，通过三个滑台的协同位移，就能控制中心喷头在三维空间内完成精准的X/Y/Z三轴联动，实现熔融态耗材的逐层堆叠成型。设备底部的基板预留了热床安装位，图中展示的红色成型平台能够提供平整的打印附着面，保证首层耗材能够牢固粘附，避免打印过程中出现翘边、移位的问题。顶部的三角形基板预留了耗材进料、走线、限位开关安装的对应孔位，所有运动部件的走线都可以沿光轴和框架边缘规整布置，避免运动过程中出现线缆干涉、拉扯的问题。从安装边界来看，设备整体外轮廓为正三角形截面，占用桌面宽度仅相当于一张A3纸张的尺寸，高度方向预留了足够的成型行程，能够满足常规高度的样件打印需求，框架的所有连接部件都采用模块化设计，组装过程不需要复杂的专用工装，使用者可以根据自身需求替换不同长度的光轴来调整成型空间尺寸，也可以升级喷头、热床等部件来适配不同类型的打印耗材。在功能设计上，这种并联结构的运动方式将驱动电机的重量全部转移到固定的框架位置，运动端的喷头平台重量极轻，因此能够实现更快的运动速度，打印过程中的运动惯性更小，空行程移动时的震动更低，既能够提升打印效率，也能减少高速打印时的表面振纹，提升成型件的表面质量。设备的所有塑料结构件都可以通过同类型设备自行打印制作，具备极强的自我复制属性，非常适合开源创客群体进行迭代改进，也适合作为机械结构、运动控制教学的实操载体，让学习者能够直观理解并联运动机构的运动学原理、坐标转换逻辑以及3D打印的逐层成型工艺。
