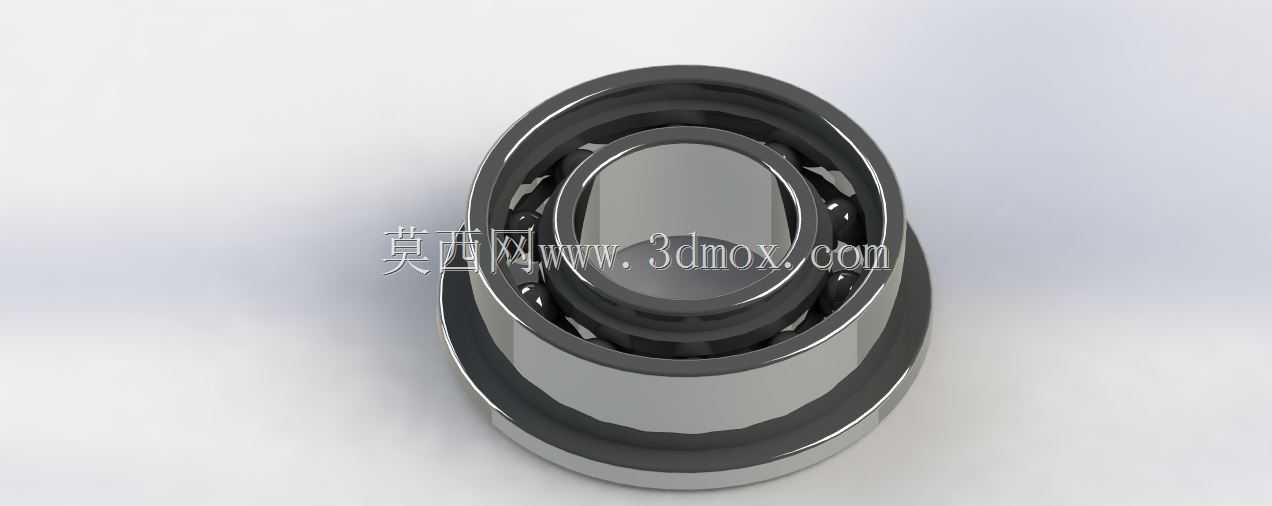

F688ZZ带法兰微型深沟球轴承结构

这款带法兰的微型滚动轴承，是面向紧凑空间精密传动场景开发的核心支撑部件，在消费电子精密传动模组、小型伺服输出端、办公自动化设备走纸机构、医疗检测仪器微量进给单元、航模舵机传动链路、微型泵阀转子支撑结构中都有广泛应用，能够在极小的安装空间内同时承担径向载荷与轻度轴向载荷，避免传动轴系运行过程中出现径向窜动与轴向偏移，保障整套轻载传动系统的运转稳定性与重复定位精度。

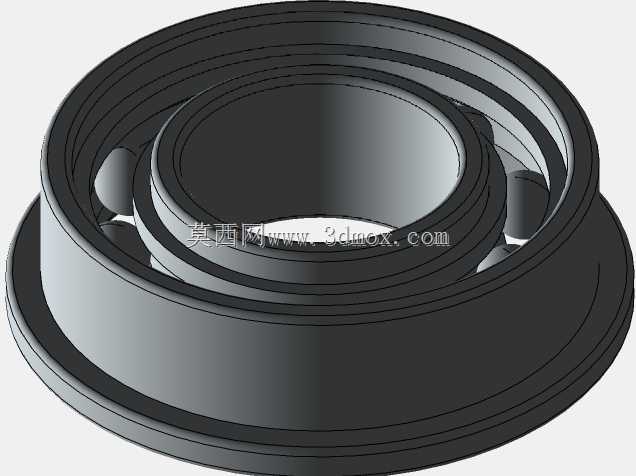

从功能特性来看，该轴承采用双金属防尘盖的密封结构设计，能够在常规非极端洁净工况下阻挡外界细微粉尘、纤维碎屑进入轴承内部滚道，维持内部润滑脂的清洁度，延长微型轴承的维护周期与使用寿命，适配长期连续低噪运转的使用需求。轴承内部的滚动体采用均匀排布的高精度微型钢球，配合经精密磨削的内外圈滚道，将运转过程中的摩擦阻力控制在极低水平，有效降低轻载高速传动场景下的动力损耗与运转温升，同时抑制运转过程中的振动与异音，满足对噪音控制有较高要求的民用精密设备使用要求。

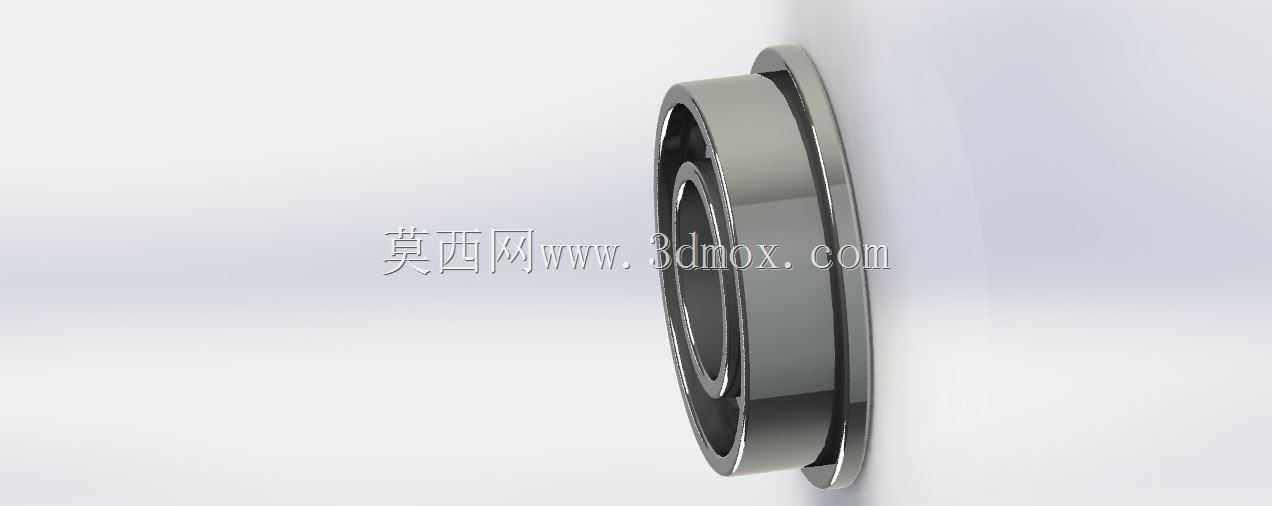

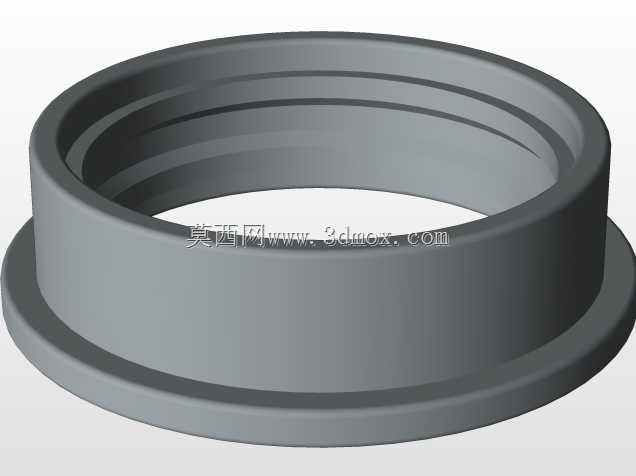

在设计思路上，这款轴承在标准微型深沟球轴承的基础上，于外圈一端集成了一体式定位法兰结构，省去了传统轴承安装时额外配置轴向定位挡圈、调整垫片的工序，安装时仅需将轴承主体压入对应安装基座的通孔，法兰端面即可与基座安装面自然贴合完成轴向定位，既降低了装配环节的零件数量与操作复杂度，也避免了额外定位零件带来的装配累积误差，尤其适合安装空间轴向尺寸受限、无法布置额外定位结构的紧凑传动场景。一体式法兰与轴承外圈采用同材质一体成型工艺，保障了法兰与外圈的连接强度，能够承受轻度轴向载荷下的定位作用力，不会出现法兰松脱移位的问题。

从安装边界与尺寸适配来看，该轴承的内圈孔径适配直径8mm的光轴安装，压装时需保证轴径公差在合理的过渡配合区间，避免过盈量过大导致内圈变形挤压钢球，或是间隙过大导致内圈与轴出现相对滑动磨损；轴承外圈主体外径为16mm，适配基座上直径16mm的安装通孔，压装时需保证安装孔的圆柱度与端面垂直度，避免压装后轴承出现卡滞、运转不顺的问题；端部法兰直径为18mm，相比外圈主体单边突出1mm，能够提供足够的轴向定位支撑面，安装时法兰贴合的基座端面需保证平整无凸起，避免法兰贴合不实导致轴承安装倾斜；轴承主体的轴向宽度为5mm，法兰自身的厚度为1.1mm，整套轴承安装完成后占用的轴向总空间仅为6.1mm，能够适配厚度极薄的紧凑安装基座，不会额外占用过多的轴向装配空间。在额定承载能力范围内，该轴承能够稳定支撑轴系的连续回转运动，在轻载高速的工况下保持优异的运转精度，是小型精密传动系统中兼顾安装便捷性与运转可靠性的理想支撑部件。
