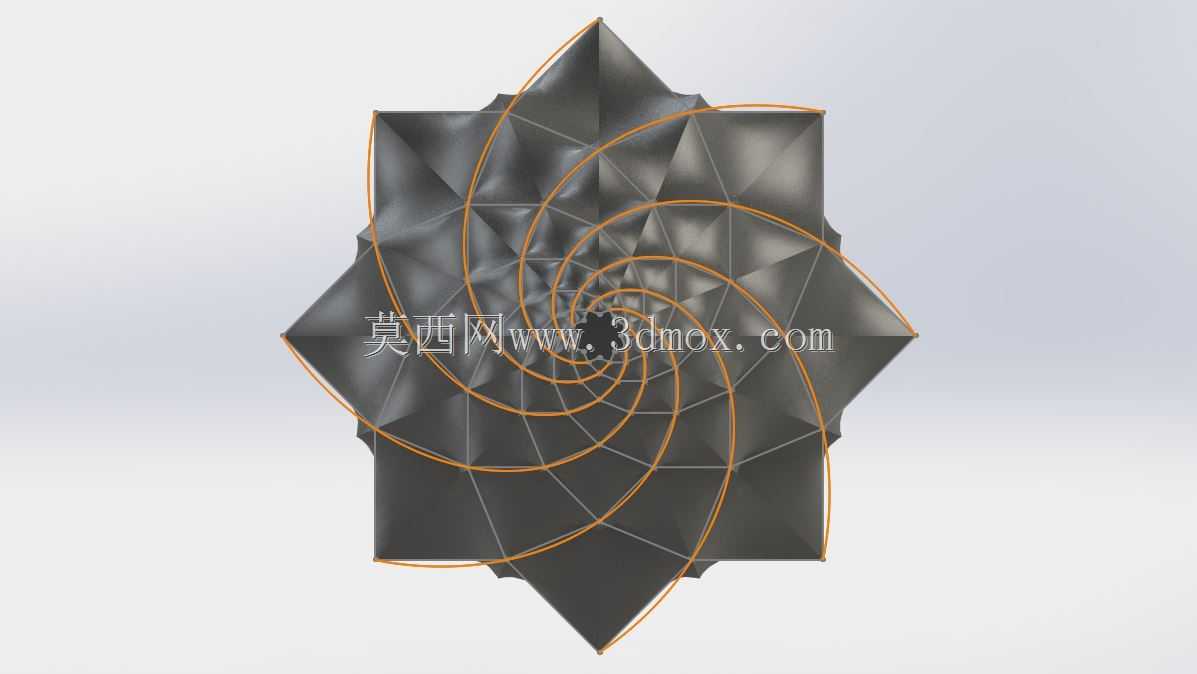

该造型以连续螺旋线为骨架,将比例约束嵌入曲面生成过程,适合用于装饰构件、展陈装置、艺术灯具内核以及需要视觉引导的机械外罩设计。实际建模时,先确定中心收敛点与外轮廓展开边界,再把比率关系转化为控制点间距,使每一圈轮廓在缩放、旋转和抬升之间保持连续过渡。这样处理的好处是曲面不会出现局部突变,后续抽壳、加厚或转为实体时,边缘厚度更容易控制,也便于与支撑座、连接法兰等结构进行配合。

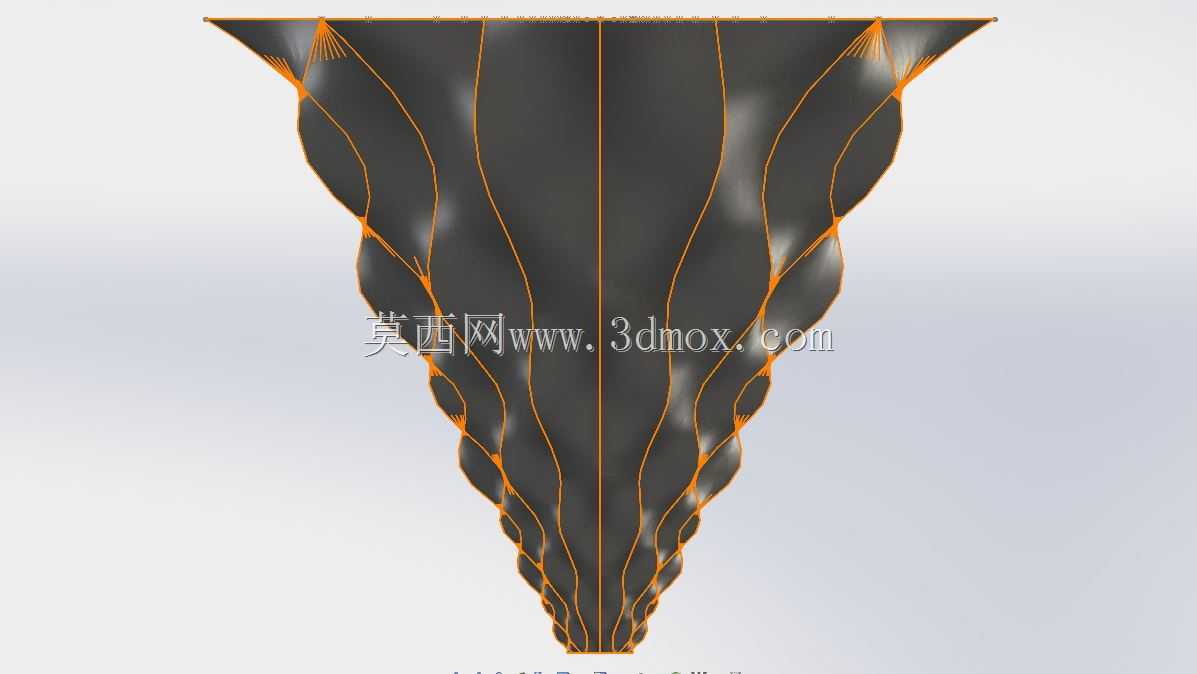

从安装边界看,整体呈上下收窄、中部外扩的对称形态,外侧最大轮廓决定了包覆空间,底部收敛段可作为定位端,顶部展开段则适合与吊装件、灯座或装饰盖板连接。若用于设备外罩,需要在中部预留检修开口,并在螺旋筋交汇处增加局部壁厚,避免薄壳在搬运或装配时产生应力集中。若作为独立摆件或工艺构件,底部应设置平整安装面,必要时加入沉孔或螺纹嵌件,保证摆放稳定且不破坏外观连续性。

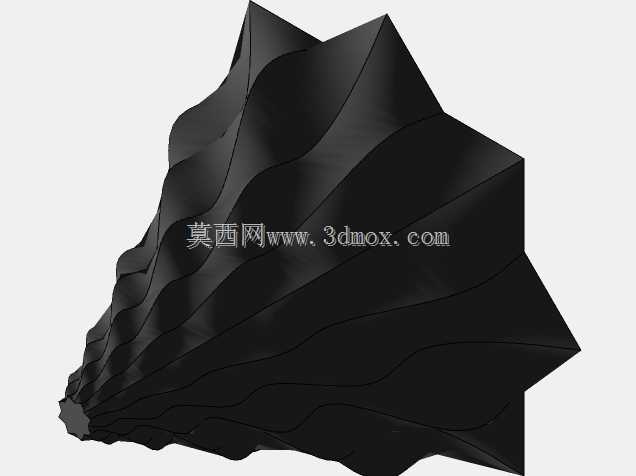

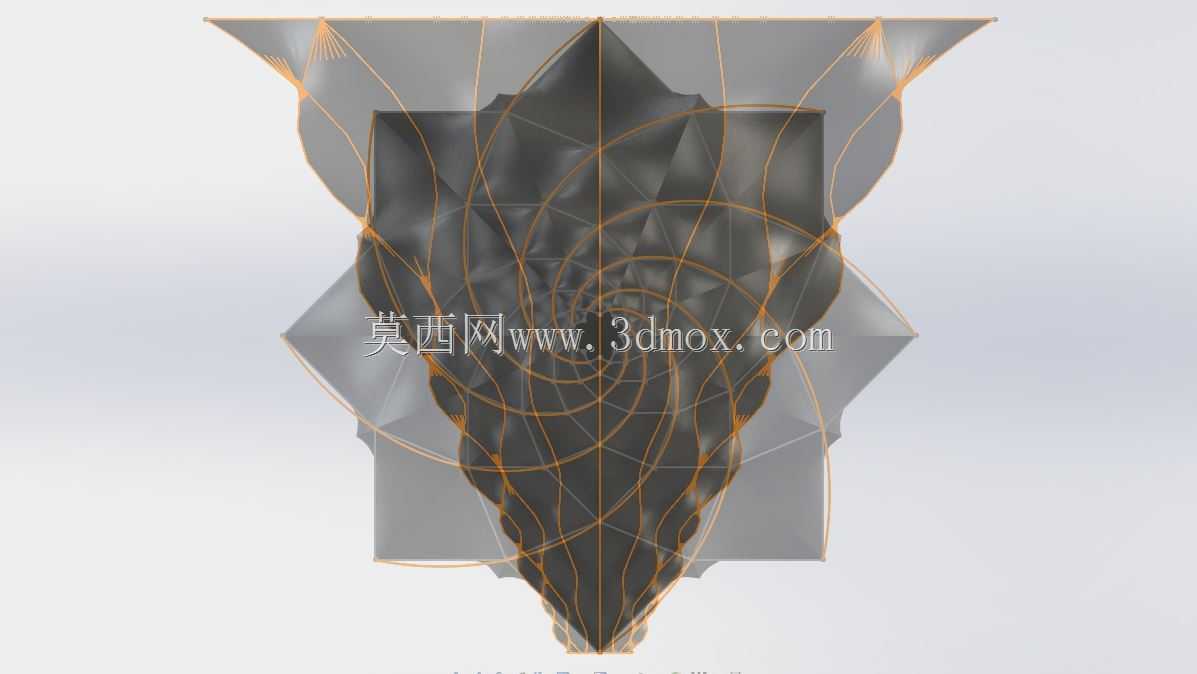

设计思路上没有采用简单阵列复制,而是让每一段曲面随螺旋方向逐步变化。外层折线轮廓提供明确的几何边界,内层流畅曲线负责形成视觉深度,两者叠加后既能看到刚性折面,也能感受到连续旋转的动势。对于结构工程师而言,这种造型的难点不在单个特征,而在多组曲线之间的连续性控制:相邻曲面需要共享边界,转折处要避免碎面,收敛端还要防止网格过密导致后续加工数据过大。
在应用层面,这类比例几何结构可直接服务于工业设计评审、3D打印样件验证、数控雕刻路径规划以及钣金包覆方案讨论。用于加工时,应根据成型方式调整模型细节:增材制造需关注底部支撑与悬垂角度;铣削加工需预留装夹位置并控制刀具可达性;若转为板材拼接,则要把复杂曲面拆解为可展开区域,并在折边处保留足够的连接余量。通过把比例关系、曲面连续性和安装边界统一在同一模型中,该结构不仅具有形式研究价值,也能为后续工程落地提供清晰的几何基础。
- 全部评论(0)
- 模板大小 1.27 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
