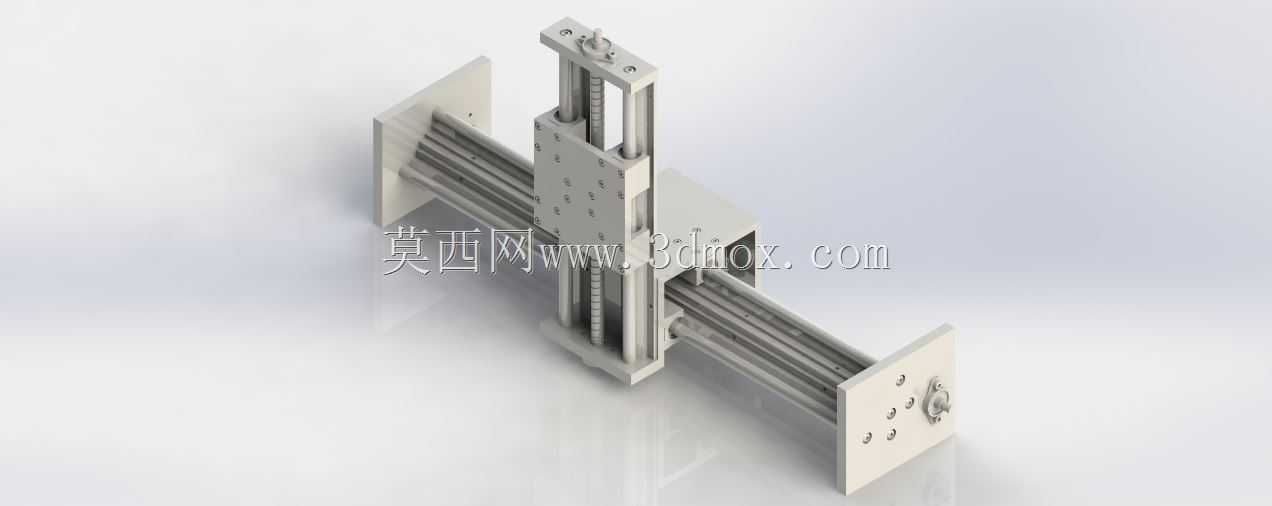

双轴十字SBR16UU直线运动滑台结构

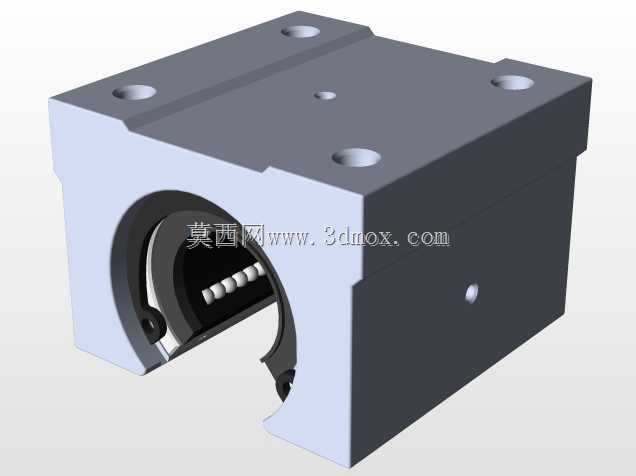

该直线运动机构采用SBR16UU系列直线轴承作为核心导向元件，搭建为十字正交布局的双轴运动滑台，可同时实现水平横向与垂直纵向的独立直线往复运动，广泛适配3C电子零部件点胶、小型工件移栽定位、桌面级检测设备扫描位移、教学实验平台运动搭建、小型非标自动化工位进给等场景，能够在紧凑安装空间内提供两个正交方向的精准直线运动输出，替代传统单轴叠加的冗余安装结构，缩减设备整体占用空间。

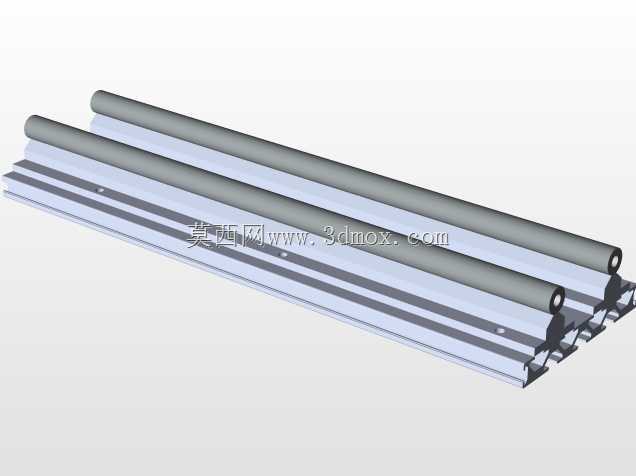

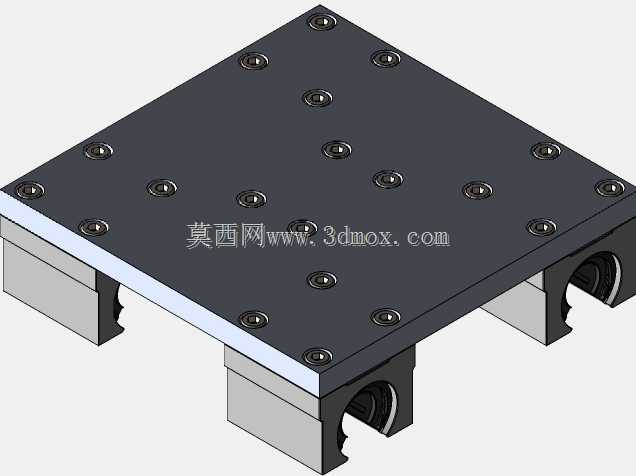

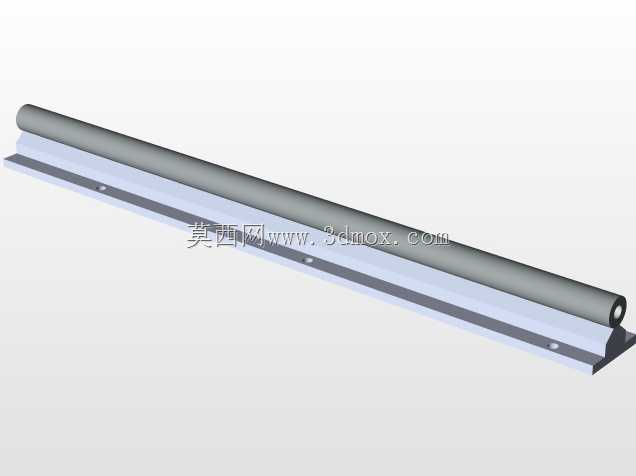

从功能特性来看，该机构依托SBR16UU圆柱直线导轨的导向特性，配合铝制支撑导轨的高刚性基底，运动过程中摩擦阻力小，运行平稳无卡顿，可承受一定径向与倾覆力矩，适配低速轻载的高频往复运动工况；滑台安装面预留标准化的螺纹孔阵列，可直接搭载末端执行器、工件载具、检测探头等功能部件，无需额外加工转接板，降低装配调试的复杂度。正交布局的两个轴体均采用端部安装座固定方式，支撑座预留沉头安装孔，可直接将整体机构锁附在设备机架或工作台面上，安装基准统一，能有效降低装配时的同轴度、垂直度调试难度。

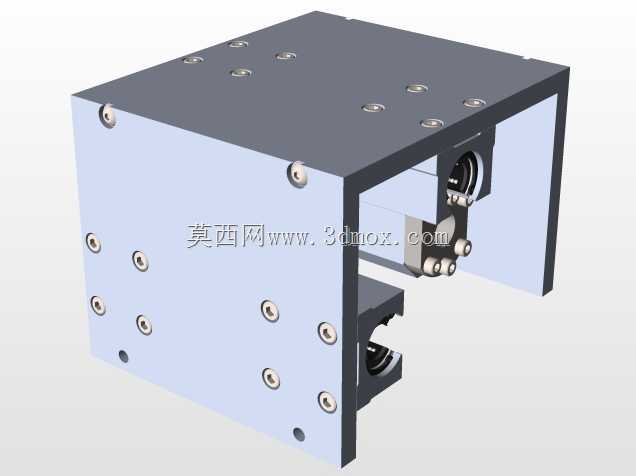

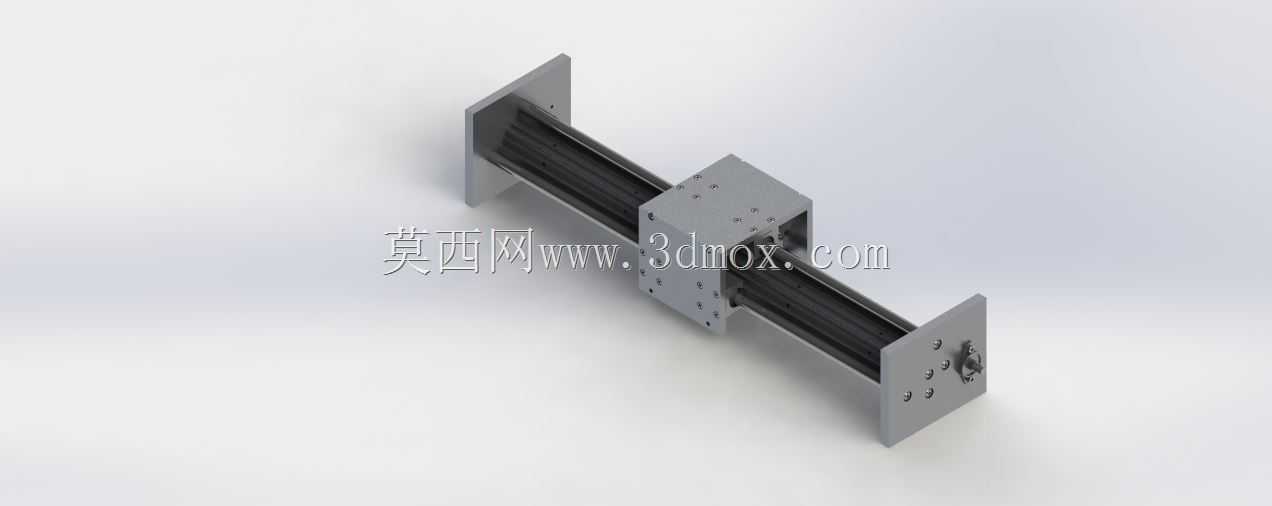

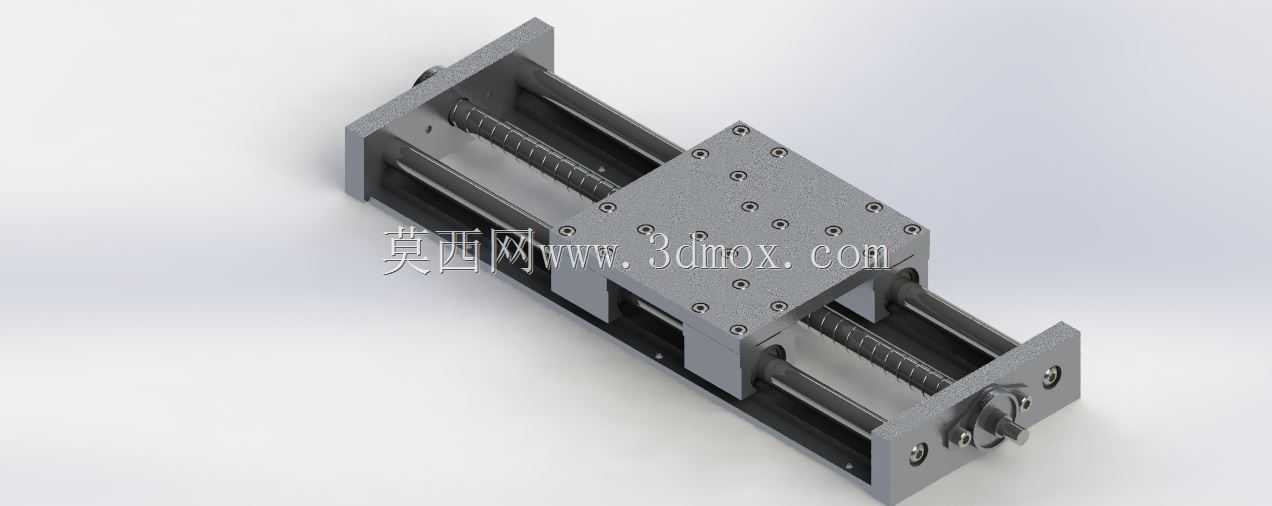

设计思路上，该结构优先考虑模块化与通用性，将导向、承载、安装功能进行集成化设计：水平轴采用通长圆柱导轨搭配两端立式支撑座，保证长行程下的导向刚性，垂直轴搭载在水平滑台的移动连接板上，随水平轴完成横向位移的同时，可独立完成垂直方向的进给动作；滑座部分采用多螺栓锁紧的分体式结构，既保证与直线轴承的配合精度，又预留足够的安装平面拓展功能部件，整体结构无冗余零件，日常维护时仅需定期对导轨表面进行润滑即可，无需复杂的拆解保养。

从安装边界来看，该机构水平轴的安装孔位沿导轨轴向对称分布，垂直轴的支撑座与水平滑台的连接面采用定位止口设计，装配时可快速完成对位，避免安装错位导致的运动卡滞；整体结构的运动行程预留两端机械限位空间，防止滑座超程脱出，端部支撑座的安装面与导轨轴线保持严格的垂直与平行公差，保证运动过程中滑座的运行精度不会出现偏差，适配多数桌面级小型自动化设备的安装空间要求，无需对原有设备机架进行大规模改造即可完成加装。
