17HS8401高精度步进电机结构设计

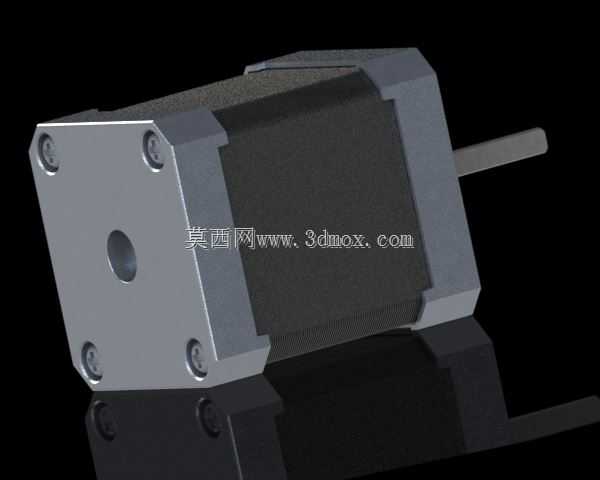

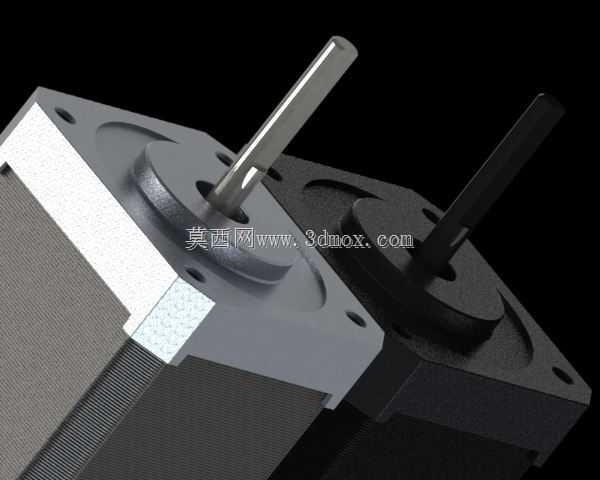

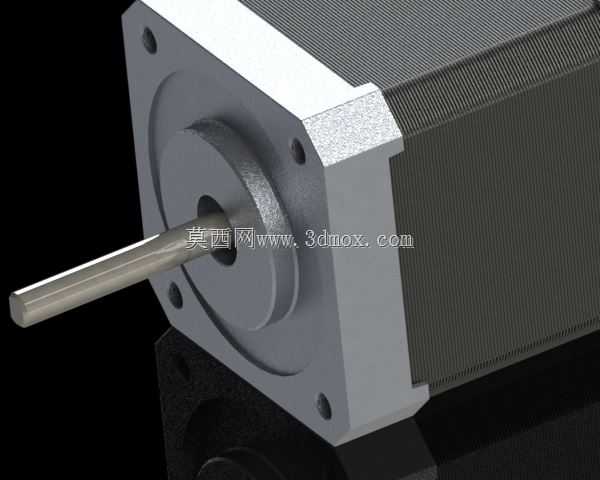

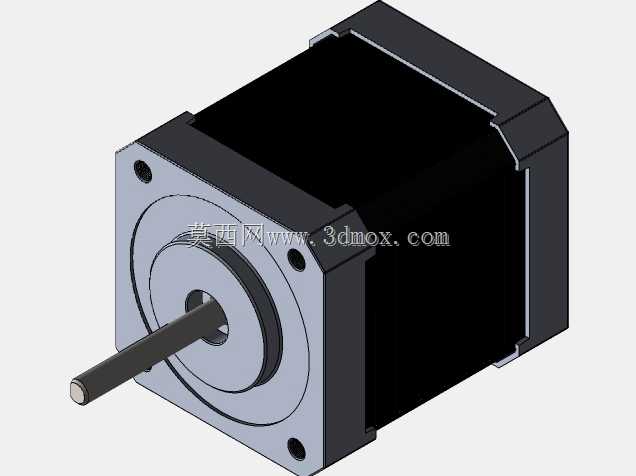

这款17HS8401步进电机是面向小型精密传动场景打造的动力执行部件，核心应用覆盖桌面级3D打印机进给轴驱动、小型数控雕刻机运动轴传动、小型自动化送料机构动力输出、教学实验平台传动演示等多个对步进精度有较高要求的场景，能够在低负载工况下提供稳定的角位移输出，保障设备运动环节的定位准确性。从实际用途来看，该电机作为开环控制系统中的核心执行元件，可将电脉冲信号直接转化为对应角位移，无需额外加装位置反馈装置即可实现基础的精准定位，大幅降低小型精密设备的传动系统搭建成本，尤其适合成本敏感、安装空间紧凑的民用小型数控类设备使用。在功能特性层面，该款电机步距角为1.8度，整步运行状态下每圈可输出200个固定步进点位，配合对应的细分驱动器可进一步将单步位移拆分至更小量级，有效降低低速运行时的振动与噪音，输出扭矩特性适配小型设备的负载需求，在额定转速区间内可保持稳定的扭矩输出，避免出现丢步、堵转等影响设备运行精度的问题。从设计思路来看，该电机采用两相混合式步进电机的经典结构布局，前端盖设置标准安装孔位与输出轴定位台阶，输出轴采用D型切面设计，可与同步轮、联轴器等传动配件实现无滑差锁紧连接，外壳采用方形叠片结构搭配金属端盖，既能够保障内部定子绕组的防护性能，也可通过金属壳体快速散出运行过程中产生的热量，延长电机连续运行的时长。在外形尺寸与安装边界方面，该电机采用42系列步进电机的标准安装尺寸规范，机身截面为42mm×42mm的正方形，前端盖安装孔位间距符合行业通用标准，输出轴直径、轴伸长度均匹配市面主流的小型传动配件规格，机身长度适配8401型号对应的叠厚参数，安装时仅需预留对应长度的轴向空间即可完成装配，无需针对安装位做特殊定制修改，可直接替换同规格的其他同类型步进电机，大幅降低设备的维护与配件替换成本。电机尾部预留的结构空间可根据需求加装散热风叶或者编码配件，拓展不同的使用需求，外壳的边角做了钝化处理，避免装配过程中划伤操作人员，整体结构紧凑，装配公差控制严格，定子与转子的同轴度精度较高，运行过程中转子转动顺畅，无卡滞、偏心等问题，能够长期保持稳定的传动精度。
