高精度深沟球滚珠轴承结构设计

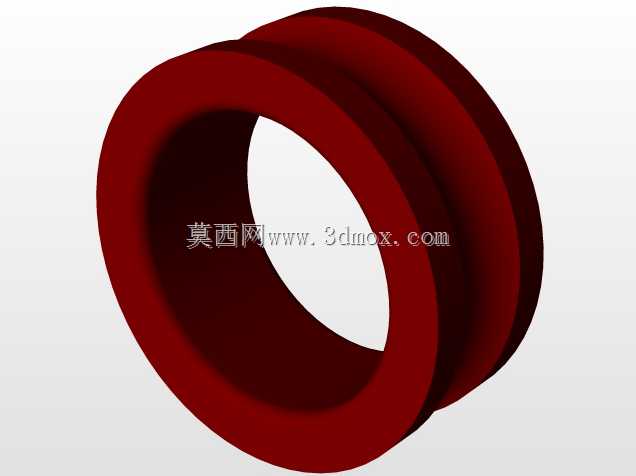

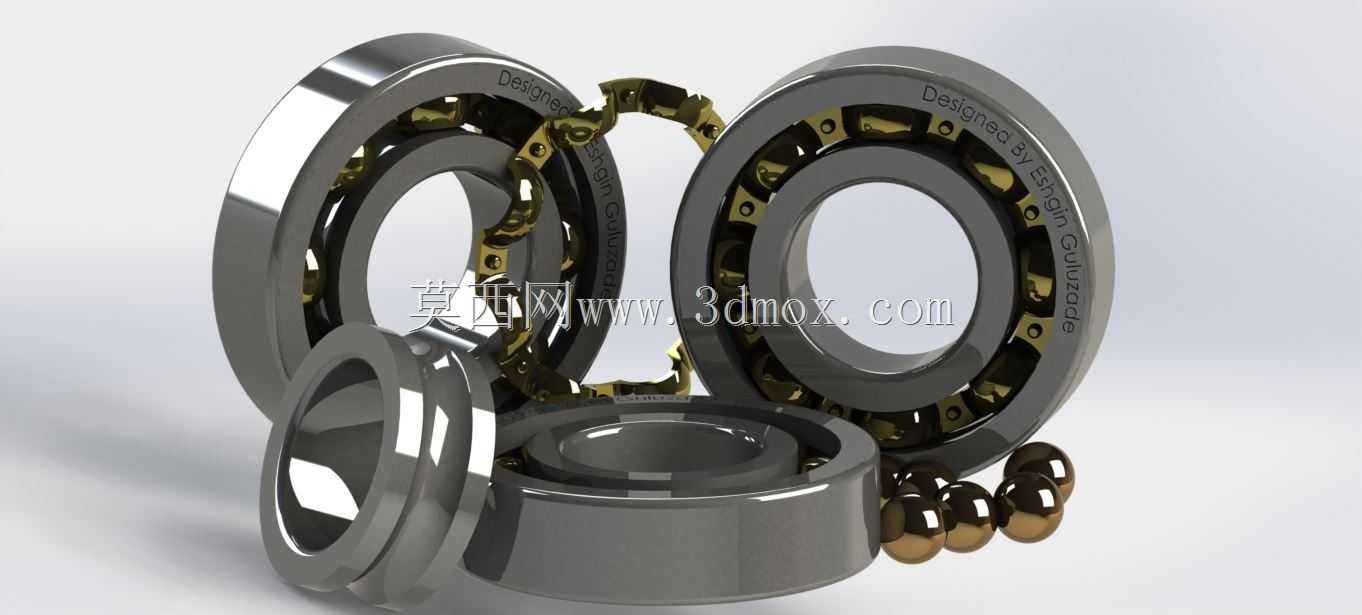

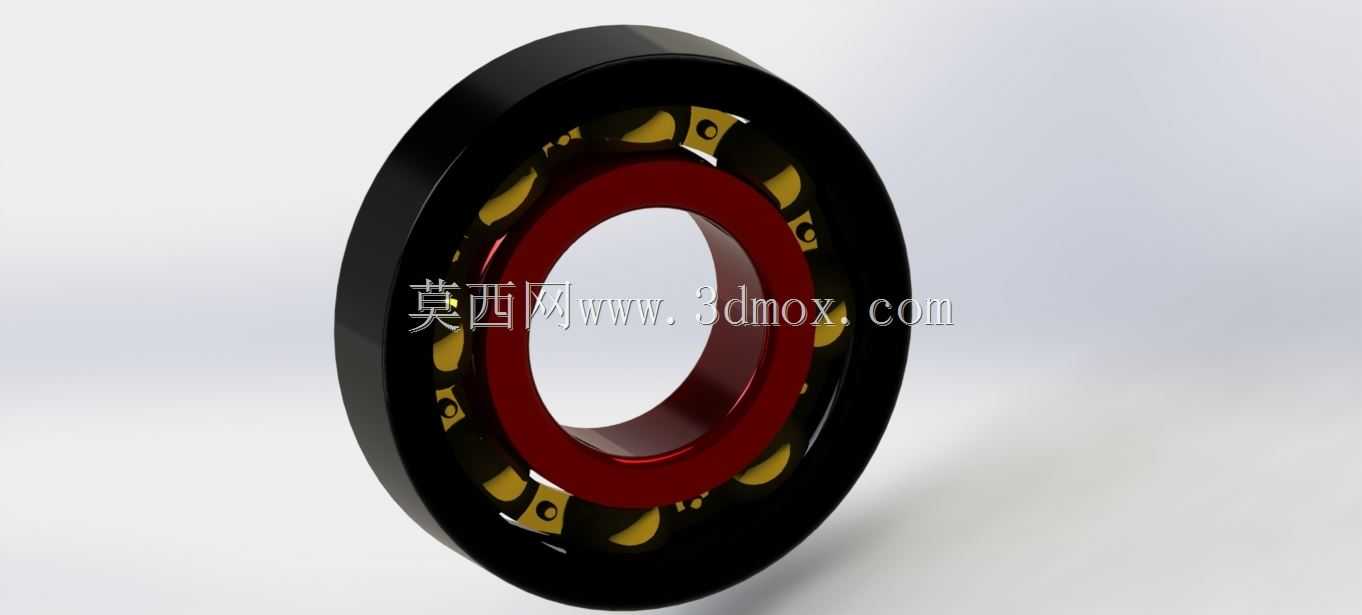

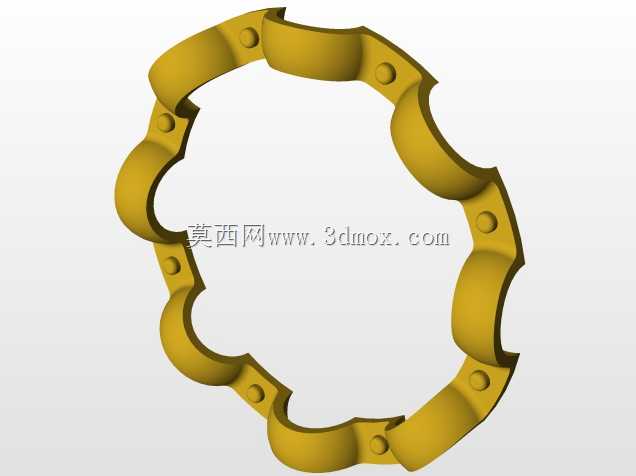

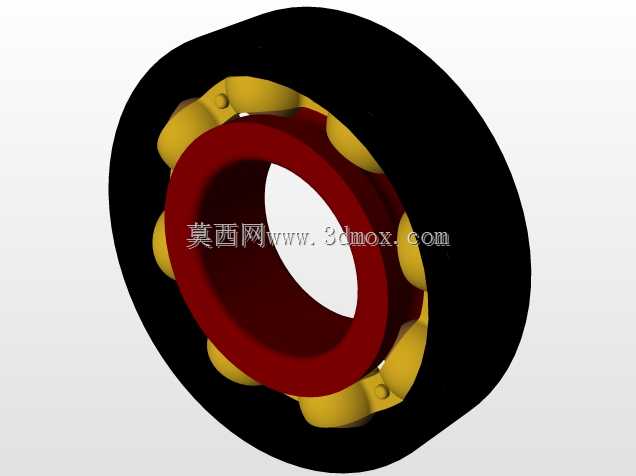

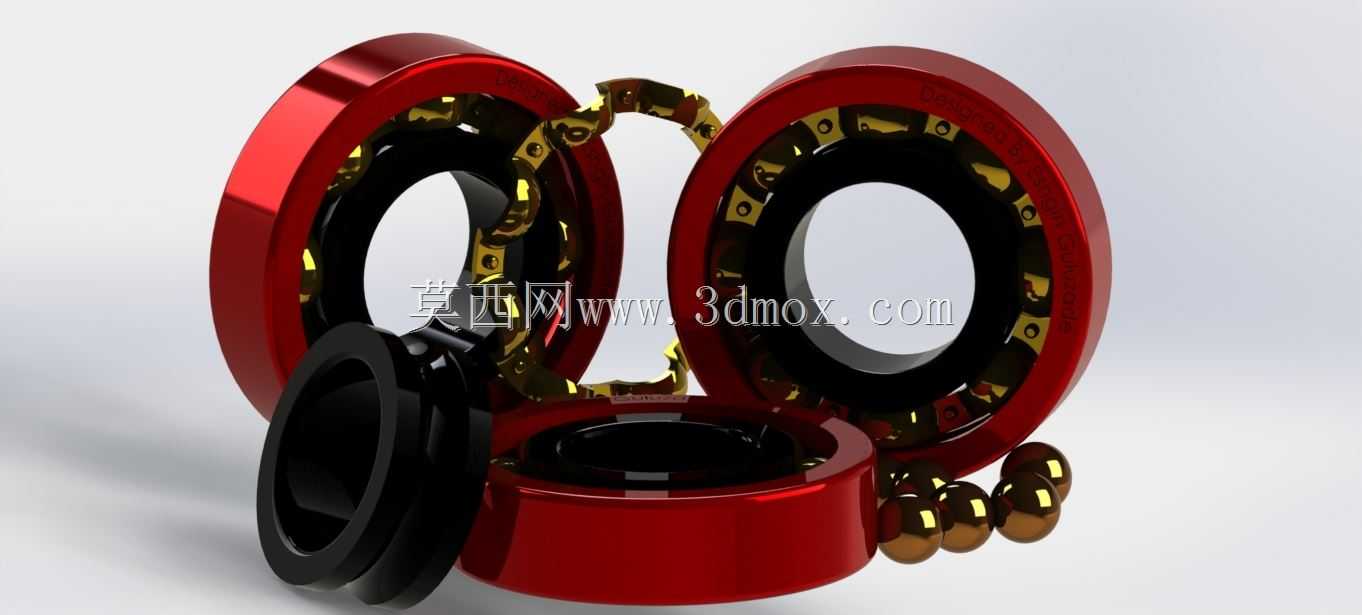

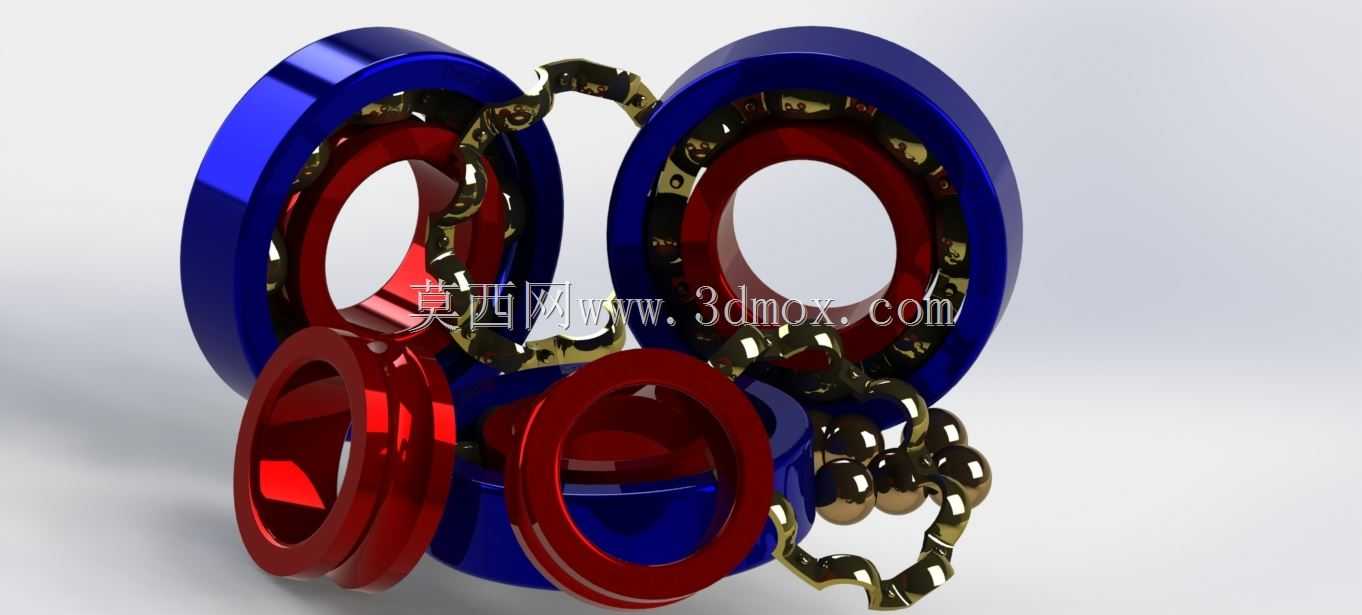

滚珠轴承是机械传动系统中应用范围最广的核心支撑部件，广泛覆盖工业电机、机床主轴、输送设备、家用机电产品、汽车传动总成、工程机械行走机构等各类需要旋转运动的场景，核心作用是承接旋转轴的径向与轴向载荷，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，提升整套传动系统的运转效率与使用寿命。本次设计的滚珠轴承采用经典深沟球结构，整体由内圈、外圈、钢制滚珠、铜合金保持架四个核心部分组成，内圈与旋转轴采用过盈配合实现同步转动，外圈与设备轴承座采用过渡配合实现固定支撑，内外圈滚道均采用圆弧型深沟设计，滚道曲率略大于滚珠球面曲率，既可以保证滚珠在滚道内的顺畅滚动，也能均匀承接来自径向与双向轴向的复合载荷，适配多数中等载荷、中高转速的传动工况。设计过程中首先根据常规通用传动场景的载荷参数确定轴承的公称尺寸边界，明确内圈内径、外圈外径、装配总宽度的安装适配尺寸，保证模型可以直接匹配常规标准轴承座与标准轴径的安装需求，无需额外调整安装位尺寸；其次针对滚珠排布进行优化，通过等份圆周计算确定滚珠的数量与单颗滚珠直径，保证每颗滚珠承受的载荷均匀分布，避免局部应力集中导致的滚道点蚀、滚珠磨损问题；保持架采用分体式铜合金冲压结构，兜孔与滚珠之间预留合理的活动间隙，既可以将所有滚珠等距分隔在滚道圆周上，避免滚珠之间直接接触产生额外摩擦与碰撞噪音，也能存储少量润滑脂，在轴承长期运转过程中持续为滚珠与滚道的接触位置提供润滑，降低维护频率。外形设计上还原了真实轴承的倒角、滚道磨削纹理、保持架铆接结构等细节，内外圈的安装端面均设计有标准装配倒角，方便实际安装过程中的导向对位，避免装配时刮伤轴面或轴承座内壁；轴承整体的径向跳动、轴向窜动参数均按照通用级轴承的精度标准设计，既可以满足普通民用机电产品的使用要求，也能适配多数通用工业设备的传动精度需求。在实际应用场景中，这类滚珠轴承可以直接替换同规格的标准件，用于电机端盖支撑、输送机辊筒转轴、机床进给轴支撑、水泵叶轮轴定位等位置，相比滑动轴承结构，其运转阻力更低、启动扭矩更小，对润滑条件的要求更宽松，维护周期更长，能够在-20℃到120℃的常规工作环境下长期稳定运转，是机械传动系统中不可或缺的基础零部件。
