USB转快速以太网转接适配器结构设计

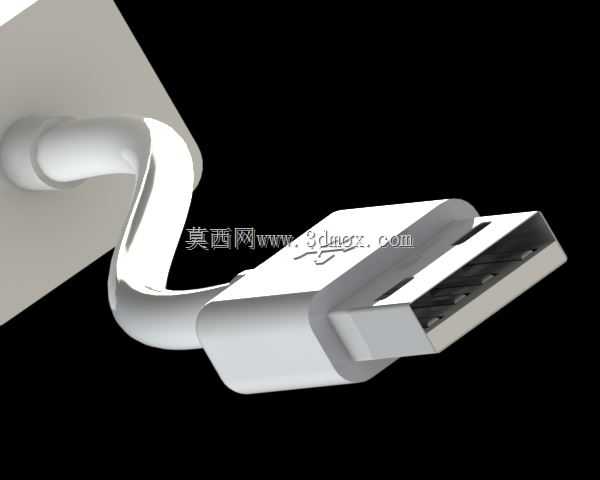

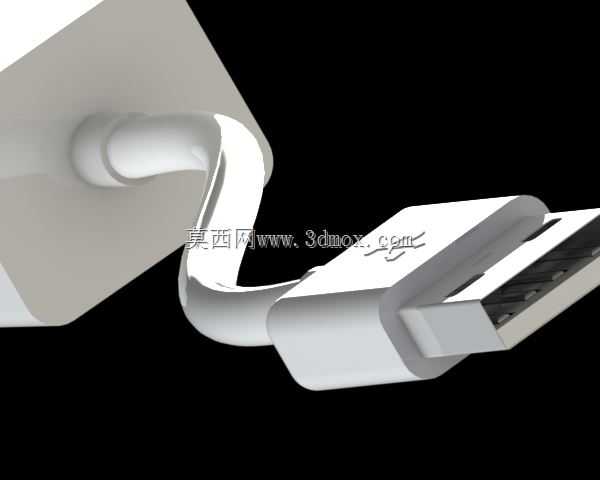

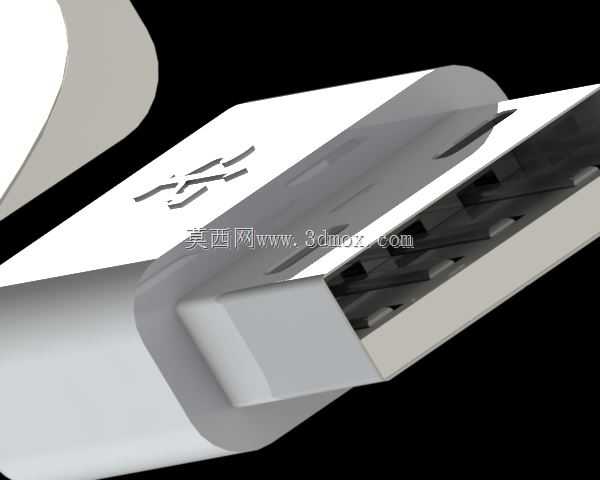

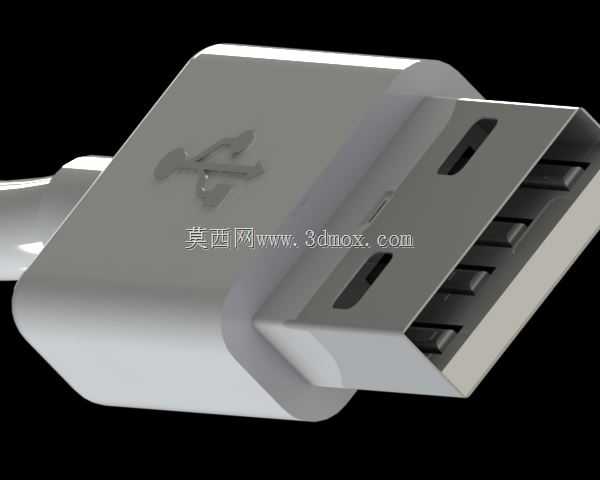

这款USB转快速以太网转接设备，主要面向无内置网口的轻薄笔记本、迷你主机、平板类数码设备的有线网络接入场景，在办公工位网络布线密集、无线信号干扰严重的会议室、工业现场调试工位等环境中，能够替代不稳定的无线连接，提供低延迟、高稳定性的有线网络传输通道，解决设备原生网口缺失带来的联网痛点。从实际使用需求出发，设计时首先考虑了便携性与耐用性的平衡，主体外壳采用一体注塑成型的圆角长方体结构，边缘做了R2.5的圆弧过渡，避免日常携带时刮蹭包内其他物品，整体长度控制在65mm以内，USB公头端突出长度12mm，能够适配绝大多数带保护壳的设备接口，不会出现外壳干涉导致插不到位的情况。出线位置做了SR应力释放结构，线缆与主体衔接处的弯折寿命可达万次以上，避免日常使用中线缆根部断裂的常见问题。内部结构布局上，将网络变压磁头、主控芯片、阻容元件沿壳体长度方向依次排布，磁头部分做了金属屏蔽罩包裹，减少USB信号与网络信号之间的串扰，保证百兆网络传输时的丢包率控制在极低水平。接口端的引脚排布严格遵循USB2.0规范与RJ45以太网接口的引脚定义，公头金属外壳做了镀镍处理，既提升耐磨性能也能起到辅助屏蔽的作用。安装使用时无需额外预留过大的操作空间，设备插接到主机USB接口后，突出主机表面的长度仅为52mm，不会遮挡相邻的其他接口，在多接口并排紧凑布置的迷你主机上也能正常使用。线缆采用多股绞合的屏蔽线，外层为TPE柔性外皮，弯曲半径最小可达15mm，能够适应桌面下、设备后侧等狭小布线空间的走线需求，不会因为线缆过硬导致接口处长期受应力出现接触不良。外壳表面做了细晒纹处理，日常使用中不容易残留指纹与划痕，保持外观整洁的同时也能提升插拔时的握持摩擦力，方便用户从设备接口上拔下转接器。在结构设计阶段，就充分考虑了量产时的装配便利性，壳体采用上下卡扣配合的结构，不需要额外打螺丝固定，内部元件通过定位柱与限位筋固定位置，装配时只需要依次放入PCB组件、卡合上盖即可完成组装，能够有效提升生产装配效率，降低制造成本。同时壳体内部预留了0.3mm的均匀间隙，保证元器件工作时的热量能够通过壳体自然散出，长时间满负载传输数据时外壳温度不会出现明显升高，避免积热导致的工作不稳定问题。
