桌面级数控雕刻切割加工设备结构

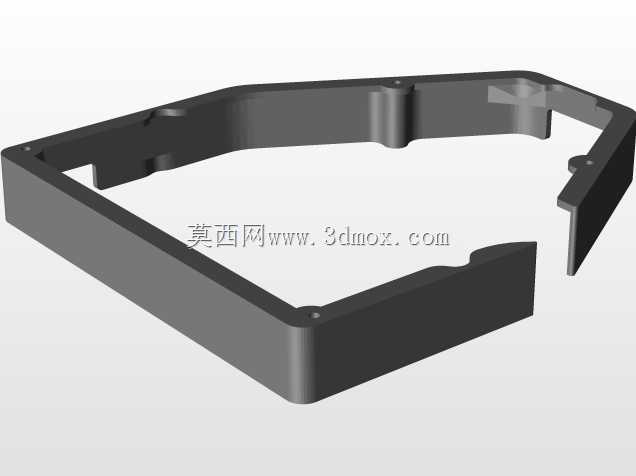

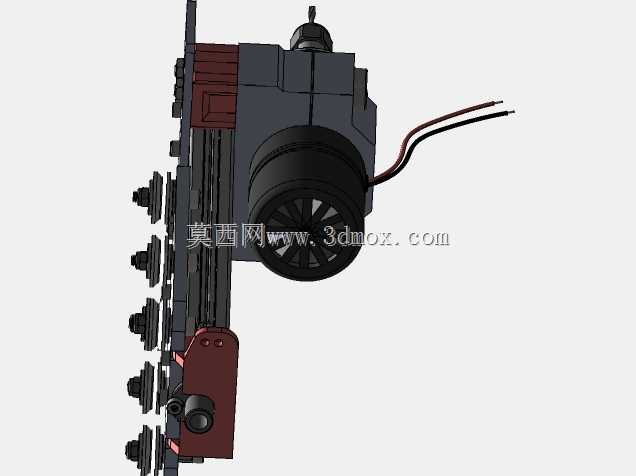

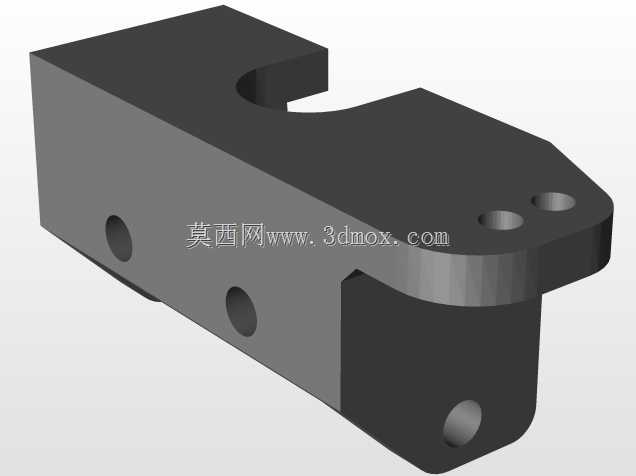

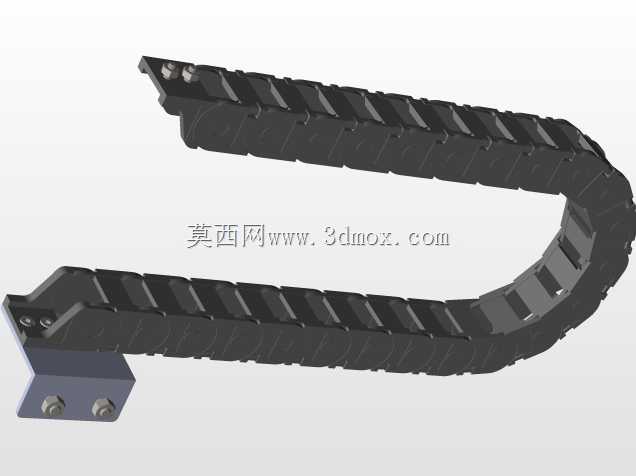

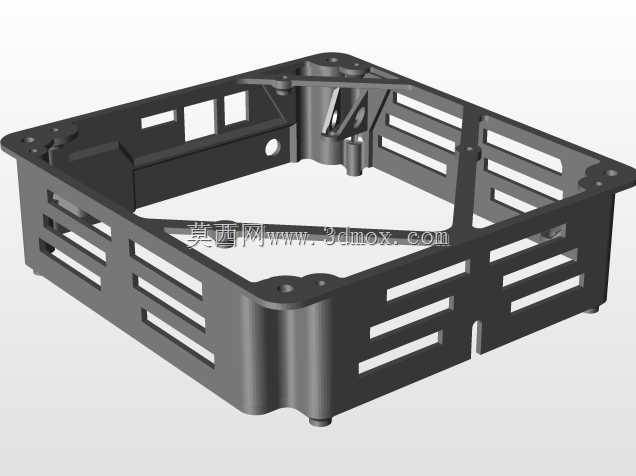

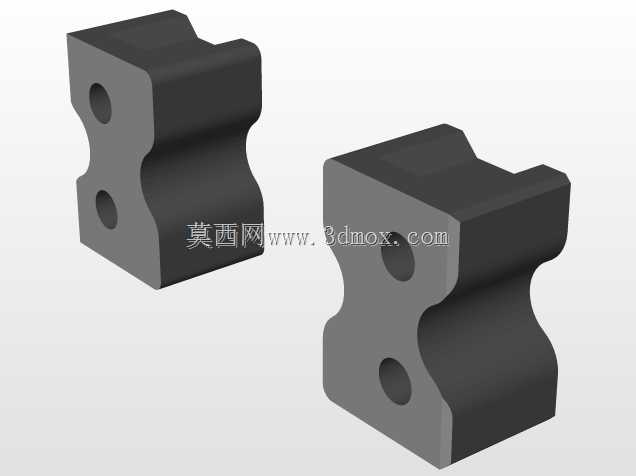

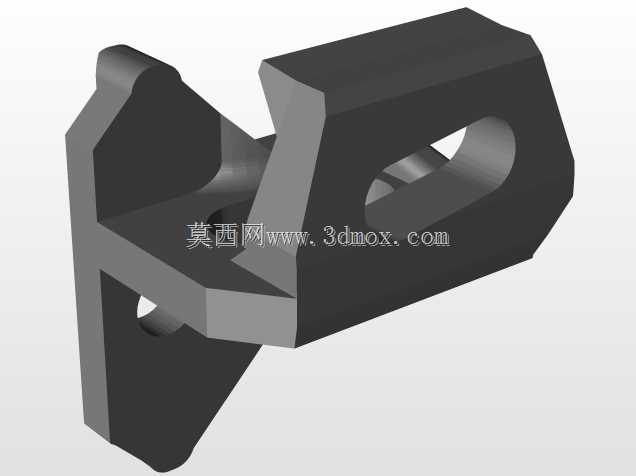

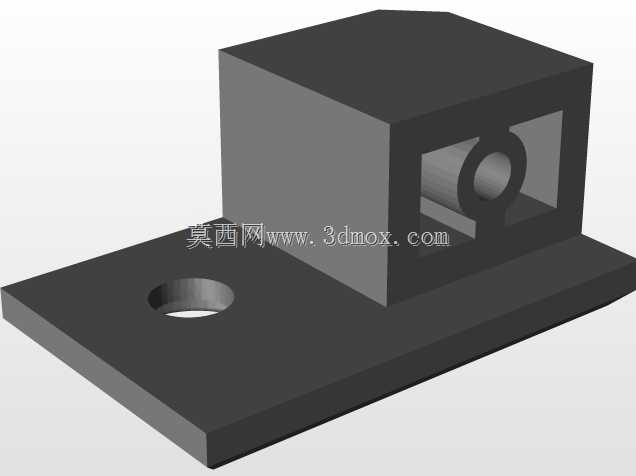

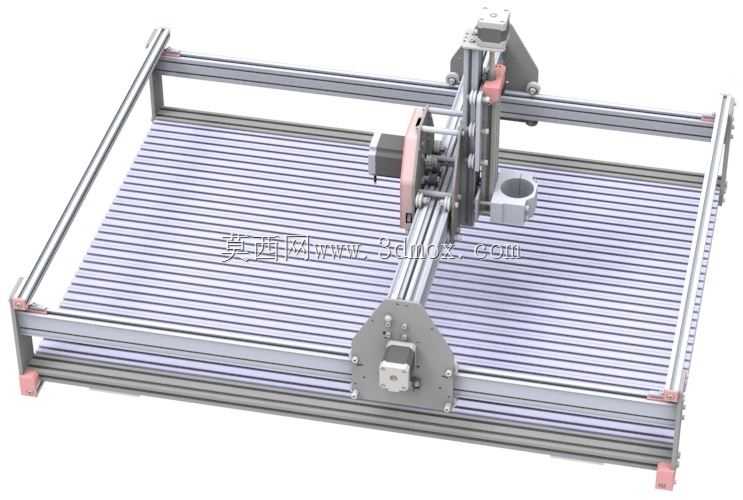

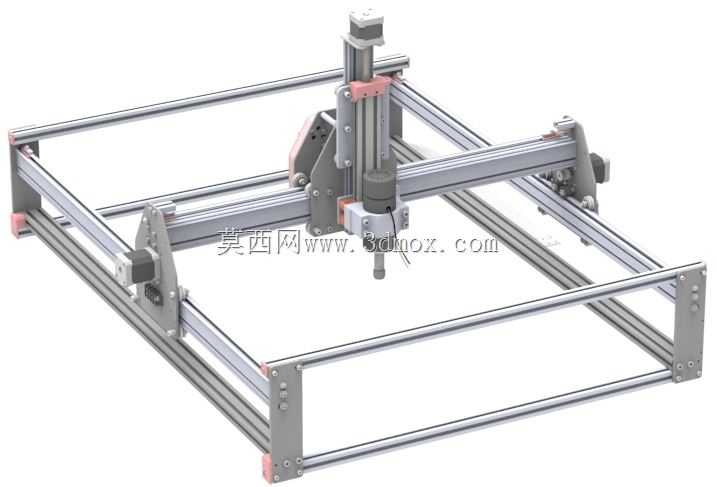

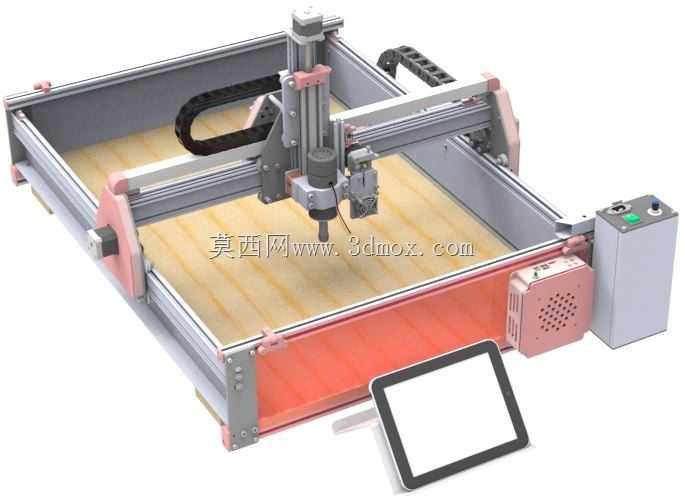

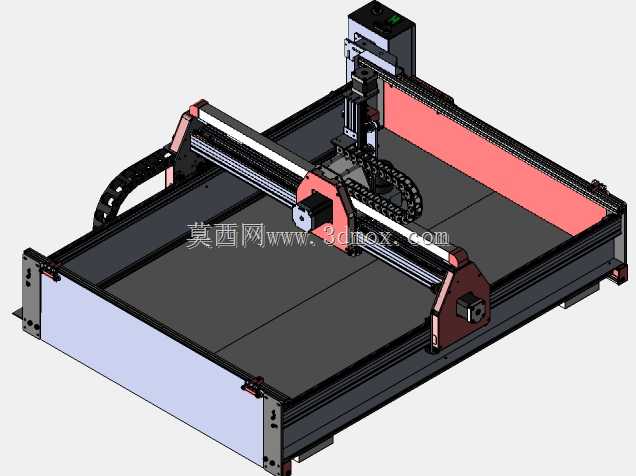

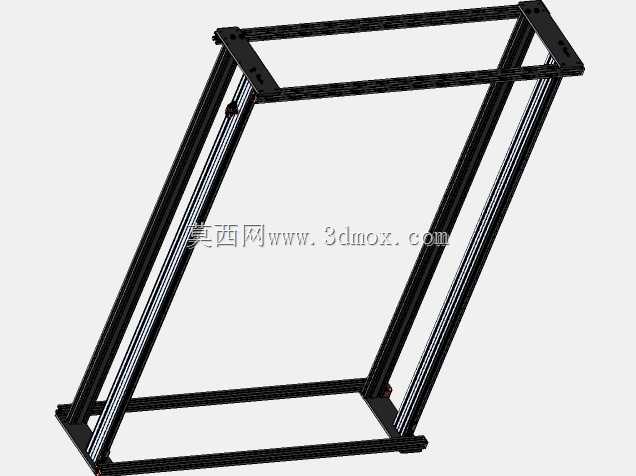

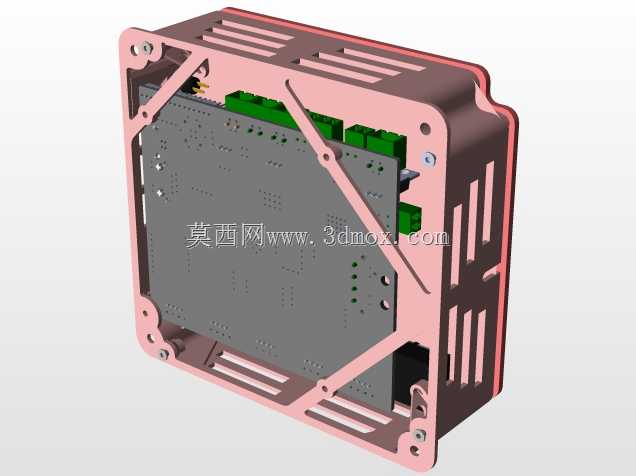

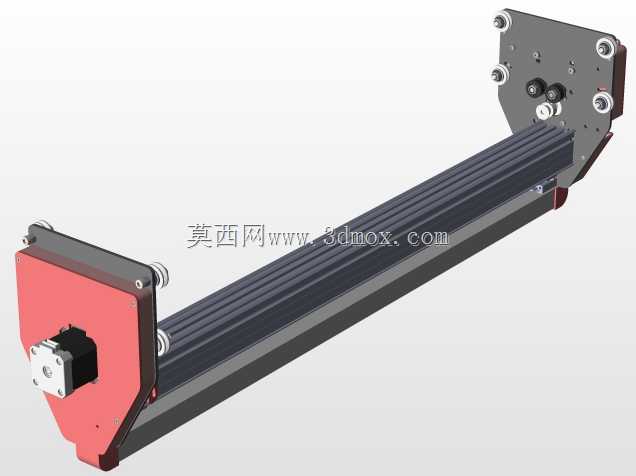

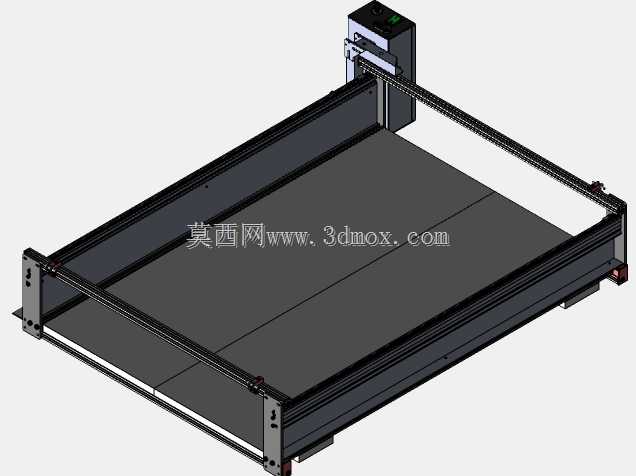

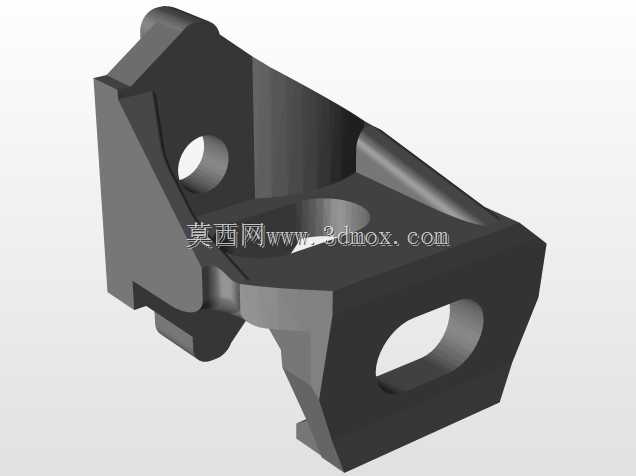

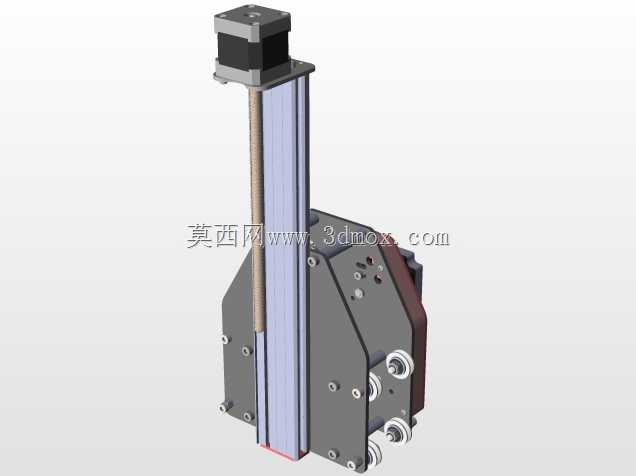

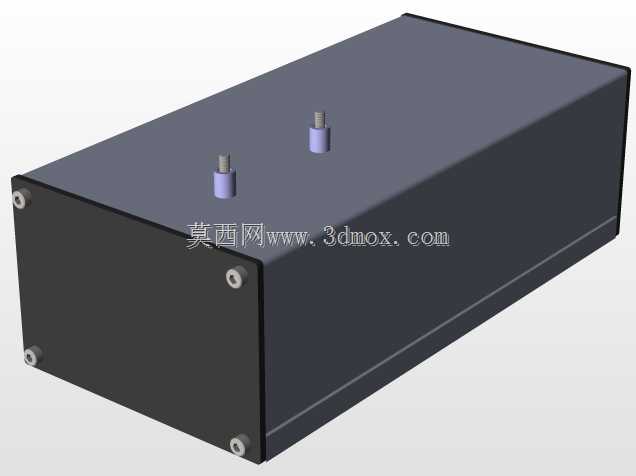

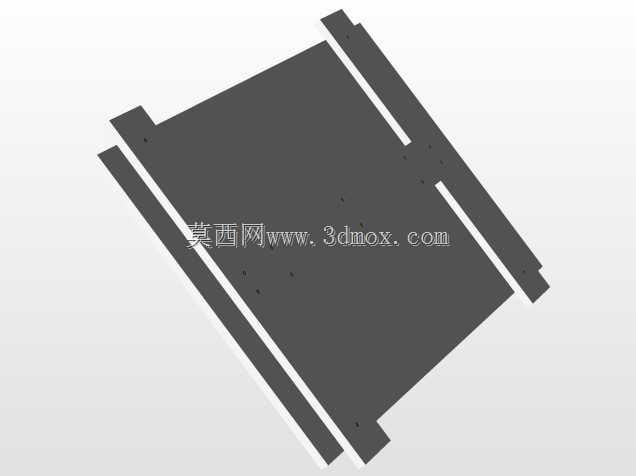

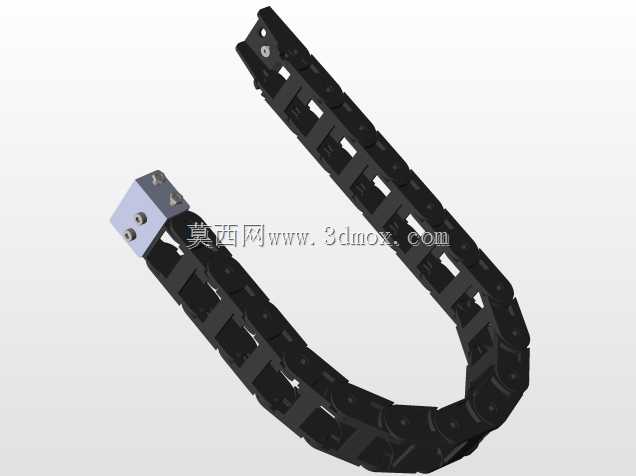

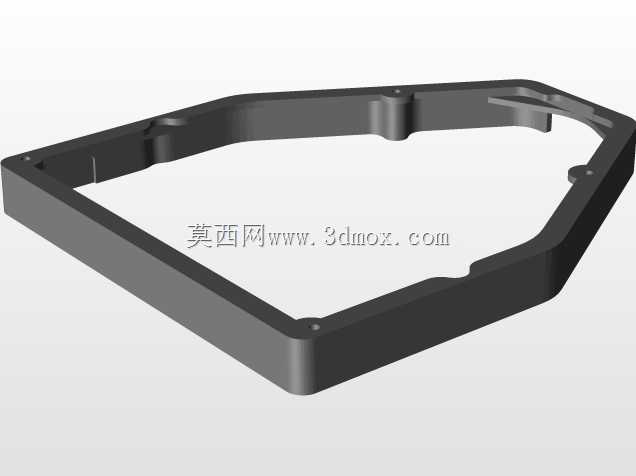

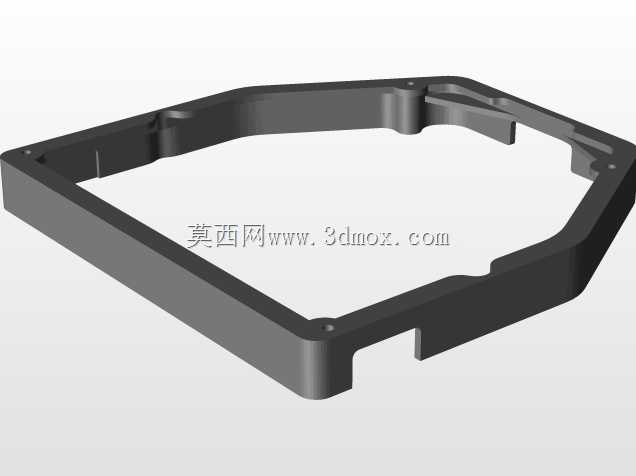

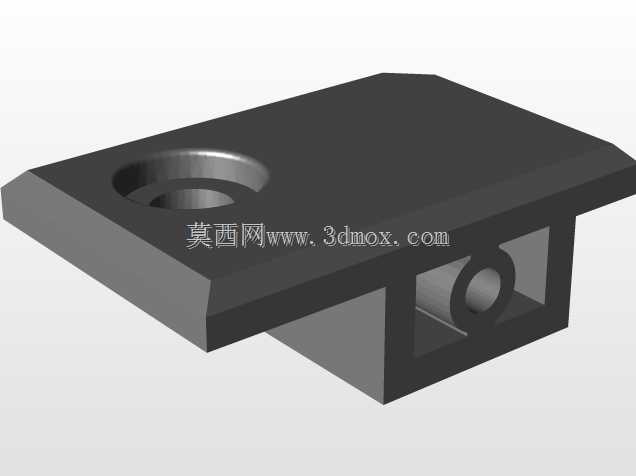

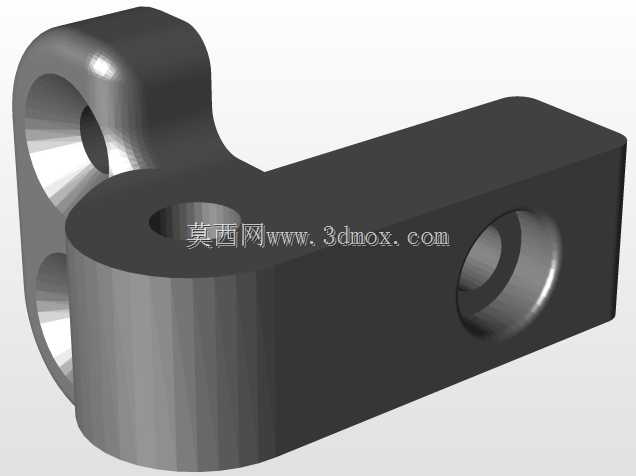

这款台式数控加工设备主要面向小型加工工坊、个人创客工作室、职业院校实训教学以及广告标识加工等场景，可覆盖非金属板材、软质金属薄板的多工序加工需求，能够替代传统人工完成高精度的重复加工作业，适配小批量定制化的生产模式，在文创产品制作、工艺礼品雕刻、PCB样板加工、建筑模型制作、小型木质家具构件加工等场景中都能发挥稳定作用。设备整体采用龙门式移动结构设计，核心加工头沿X、Y、Z三个轴向做直线运动，其中X轴横跨加工台面两侧，通过同步带传动实现横梁的纵向移动，Y轴集成在横梁上带动加工头做横向位移，Z轴则负责控制加工头的垂直进给，三个轴向的运动配合可实现平面切割、二维雕刻以及浅深度的三维浮雕加工，加工过程中主轴带动刀具高速旋转，根据加工材质的不同可更换对应铣刀、雕刻刀、切割刀头，满足不同工序的加工要求。在结构设计层面，设备机架采用标准工业铝型材拼接搭建，既保证了整体框架的结构刚性，减少加工过程中的振动偏移，又兼顾了组装调试的便捷性，后期维护更换配件也更加灵活；加工台面采用平整高密度板材作为承载基底，可搭配夹具固定不同厚度的加工工件，避免加工过程中工件移位影响精度；设备侧边集成了控制电箱，将驱动模块、供电模块、接口模块整合在独立箱体内，既减少走线外露带来的安全隐患，也方便操作人员快速完成接线调试，外置的触控操作终端可灵活调整摆放位置，方便操作人员在加工过程中随时调整参数、查看加工进度。从安装与使用边界来看，设备的有效加工区域为550x730mm，最大可支持150mm的垂直加工高度，能够覆盖绝大多数小型工件的加工尺寸需求，整体设备占地面积较小，不需要专门的大型工业车间场地，普通工作台面即可放置安装，对使用场地的承重、空间要求较低，适合小型化的生产作业场景。设备的拖链采用封闭式走线设计，将轴向运动的线缆全部收纳在拖链内部，避免长期往复运动造成线缆磨损折断，提升设备长期运行的稳定性；主轴部分带有散热结构，可在长时间连续加工过程中维持稳定的工作温度，避免过热导致的精度下降或者器件损坏。在实际使用过程中，操作人员只需要将加工路径文件导入控制系统，完成工件装夹与对刀操作后，设备即可按照预设路径自动完成加工作业，不需要人工全程值守，能够大幅降低小型加工场景的人力成本，同时数控系统的加工精度远高于人工操作，可保证同批次加工工件的一致性，减少残次品的产生。
