直列四缸发动机曲柄活塞机构三维设计

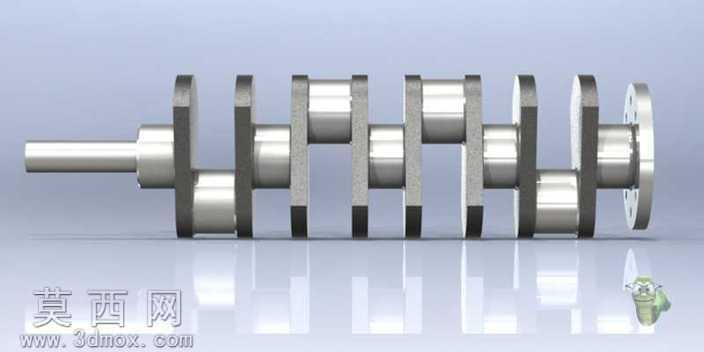

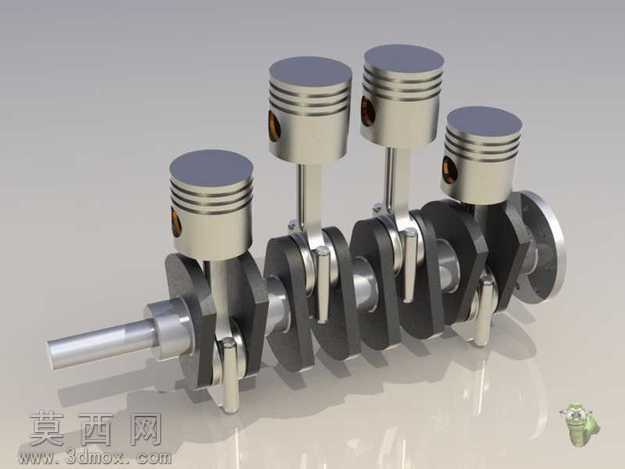

本作品为直列四缸发动机核心曲柄活塞机构的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际机械装配约束完成整体组合，确保各部件运动关系符合内燃机实际工作逻辑。零件建模阶段，针对活塞部件，精准还原了活塞顶部燃烧室凹面、活塞环槽、活塞销座的结构细节，通过拉伸、旋转、切除等基础建模命令完成主体造型，对活塞环的开口间隙、环岸倒角等细节做了符合工程规范的处理；针对曲轴部件，按照直列四缸1-3-4-2的点火顺序设计曲柄销的相位夹角，精准绘制各主轴颈、曲柄臂、平衡重的轮廓，通过旋转命令生成曲轴主体，对曲柄臂与轴颈的过渡圆角做了细化处理，还原实际加工中的应力释放结构；针对连杆部件，区分连杆大头、杆身、小头的结构差异，杆身采用工字形截面的拉伸造型，还原连杆大头的剖分结构与连杆轴承盖的安装定位特征，同时完成活塞销、连杆轴瓦等附属小零件的精细化建模。装配阶段严格遵循机械配合规则，主轴颈与机体支撑位采用同轴心配合，活塞销与活塞销座、连杆小头采用同轴心配合，连杆大头与曲柄销采用同轴心配合，活塞与气缸壁采用平移配合，确保整体机构可实现曲轴旋转带动活塞往复运动的正确传动关系。材质与渲染阶段，为不同零件匹配对应工程材质：活塞、曲轴、连杆等钢制部件赋予抛光金属材质，调整金属粗糙度、反射参数还原锻钢零件的金属质感，活塞环赋予镀铬高亮金属材质，背景采用浅灰色哑光地面，添加柔和的环境漫反射光照与定向主光源，调整阴影参数让部件投影自然柔和，通过多角度渲染完整展示机构的整体布局与零件细节，清晰呈现四缸曲柄活塞机构的空间排布与结构特征，直观展现内燃机核心动力转换部件的机械结构特点。
