1/4比例宾利BR2扶轮航空发动机结构模型

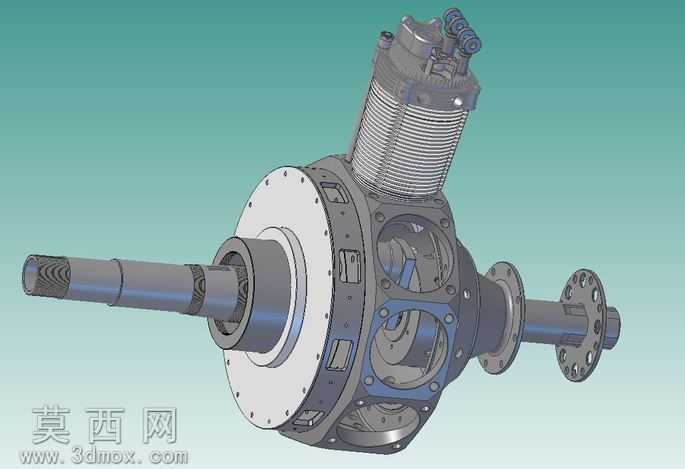

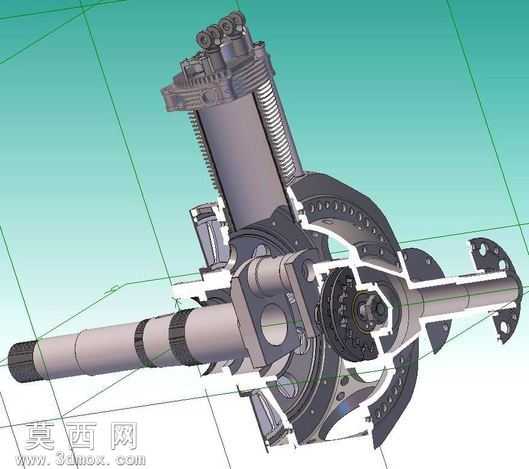

本作品为一战时期宾利BR2扶轮旋转式航空发动机的1/4比例三维建模成果，采用Alibre Design软件完成全参数化设计，是针对早期航空动力装置的高精度复刻建模项目。建模过程中首先梳理了旋转式航发的核心工作逻辑，即曲轴固定、缸体随螺旋桨同步旋转的特殊结构特征，对整机的动力传递路径、配气机构、散热结构进行了分层拆解建模。模型完整还原了BR2发动机的星型缸体布局，对气缸外壁的散热鳍片采用阵列特征逐片生成，精准还原了早期风冷航发的散热结构细节，鳍片的厚度、间距均参考真实BR2发动机的历史图纸按1/4比例缩放，保证结构还原度。针对发动机核心的曲柄连杆机构，建模时严格按照旋转式发动机的运动轨迹设计活塞与缸体的配合关系，对曲轴的偏心轴颈、连杆大头的轴承配合位、活塞销的安装结构都做了独立的实体建模，未采用简化的曲面替代，可直接用于运动仿真演示。在材质与渲染表现上，针对不同部件匹配了对应的材质属性：缸体与曲轴箱采用铸铝材质，调整了金属粗糙度参数还原早期航空铝材的哑光铸造质感；散热鳍片边缘做了轻微的倒角处理，模拟真实机加工的边缘特征；气缸内壁、轴承配合面设置了更高的光滑度参数，区分加工面与铸造面的质感差异；气门机构、顶部的凸轮驱动组件采用钢材材质，调整金属反射参数还原钢制零件的冷调金属光泽；紧固件、管路接口等小零件单独做了细节建模，还原整机的装配细节。模型采用剖视视角展示内部结构，将缸体、曲轴箱做了半剖处理，清晰展示内部的齿轮传动结构、配气凸轮的安装位置、润滑油道的布局走向，让观者可以直观理解旋转式航空发动机不同于传统固定式曲轴航发的特殊结构原理。设计过程中兼顾了外观还原与结构合理性，所有部件的装配关系都符合真实机械装配逻辑，既可以作为早期航空发动机的科普展示模型，也可用于旋转式内燃机的结构原理教学演示，为航空动力发展史的相关研究提供了直观的三维数字参考。
