雕刻机用带挂钩拉伸张力弹簧结构设计

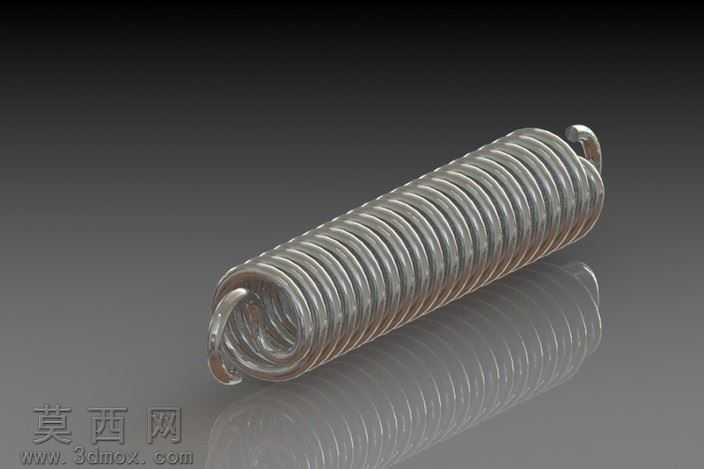

本模型为雕刻机设备配套使用的张力弹簧三维设计作品，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先通过螺旋线扫描命令生成弹簧主体的螺旋簧体结构，精准控制簧圈的节距、中径、簧丝直径参数，保证簧体各圈之间排布均匀无干涉，符合拉伸弹簧的基础结构规范。针对张力弹簧两端的挂钩结构，采用空间曲线拟合结合实体扫描的方式完成建模，挂钩的弯折弧度、挂接部位的尺寸经过反复校核，确保挂接后受力均匀，不会出现应力集中导致的断裂问题，同时两端挂钩的相对角度经过精准定位，匹配雕刻机对应安装位的装配需求。渲染阶段采用金属镀铬材质参数，调整材质的反射率、粗糙度与环境贴图参数，还原钢制弹簧经过表面处理后的金属光泽质感，添加地面反射效果增强模型的真实感，渲染输出的效果图清晰展现弹簧的整体轮廓、簧圈细节与挂钩结构，直观呈现产品的外观形态。结构设计上充分考虑张力弹簧的工作特性，簧体部分无初始间隙，保证受拉时可以快速产生回弹力，两端挂钩采用与簧体同直径的簧丝弯折成型，与簧体衔接处做圆弧过渡处理，避免弯折处出现应力薄弱点，整体结构紧凑，可直接用于雕刻机的张紧机构中，提供稳定的张紧拉力，保障雕刻机运行过程中相关部件的位置稳定性。设计过程中参考通用拉伸弹簧的设计标准，结合雕刻机的实际安装空间与拉力需求调整各项参数，模型完成后经过干涉检查与装配验证，确保各部分结构尺寸合理，可直接导出用于工程图生成、3D打印样件验证或者数控加工生产，为雕刻机的张紧机构配套零件提供精准的三维设计参考。
