铝合金材质十字滑块弹性颚式联轴器

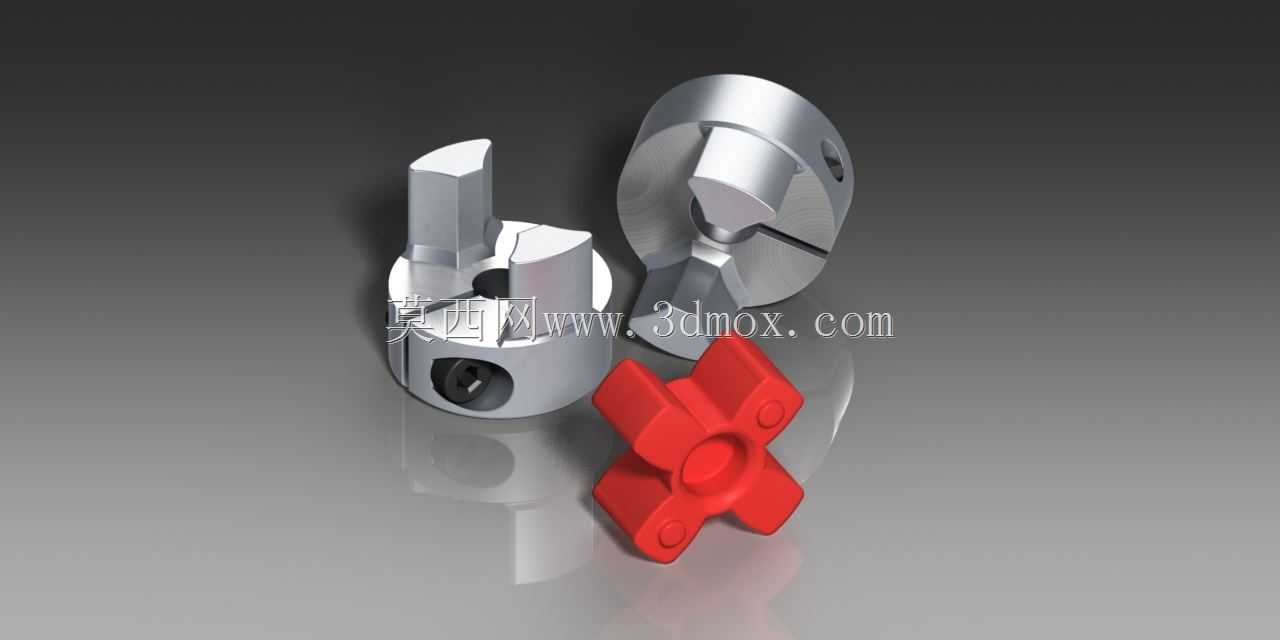

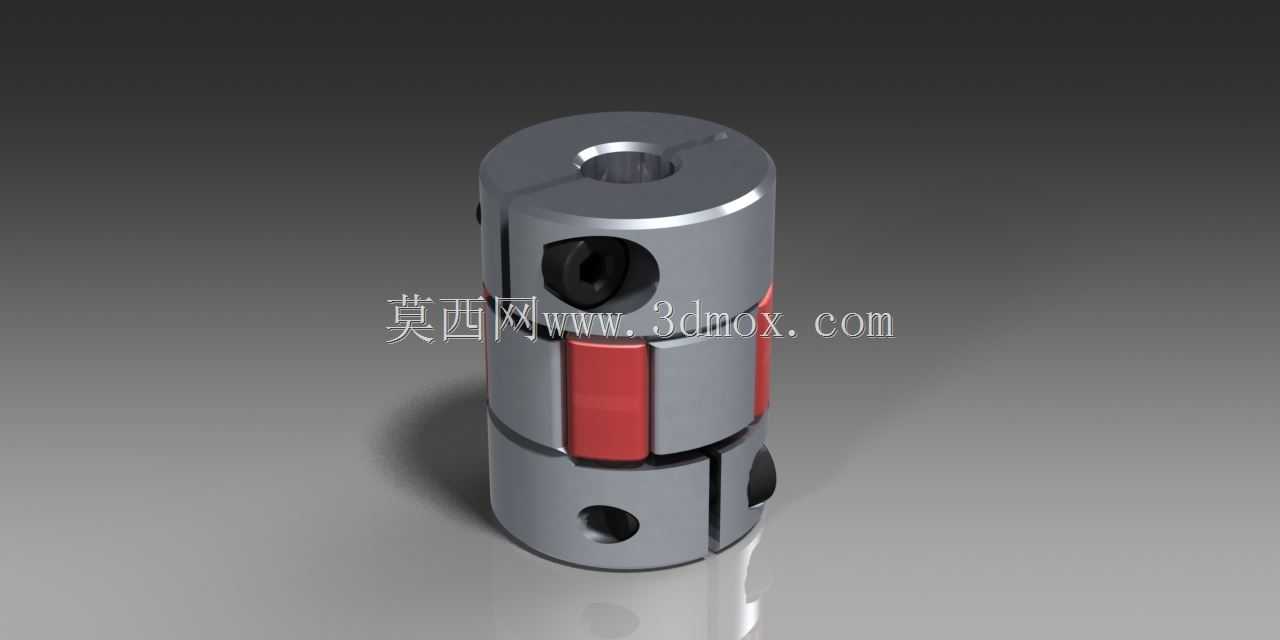

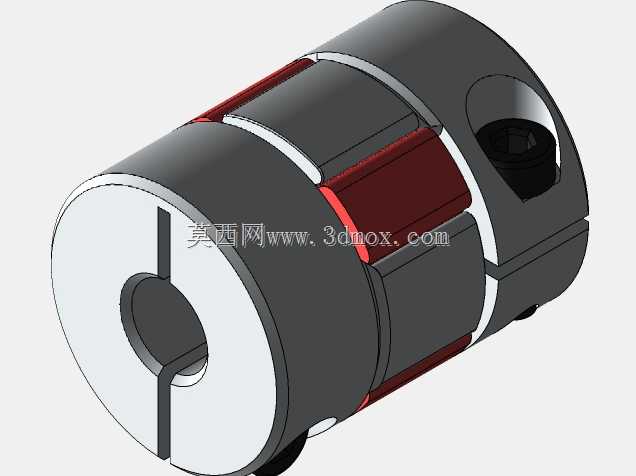

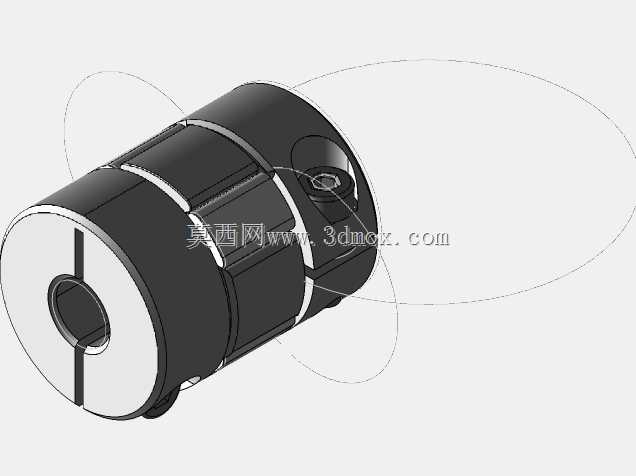

这款弹性颚式联轴器是机械传动系统中常用的挠性传动连接件，主要应用于伺服电机、步进电机与滚珠丝杠、传动主轴之间的动力传输场景，在小型自动化设备、3D打印设备、精密检测仪器、小型输送装置、数控雕刻设备中都能见到这类联轴器的身影，它可以有效补偿两轴安装时产生的径向、角向与轴向偏差，避免刚性连接带来的额外负载损耗，延长传动端核心部件的使用寿命。联轴器整体采用分体式结构设计，两端为对称布置的铝合金夹座，夹座上开有贯通的锁紧缝隙，搭配紧定螺钉可以实现与轴的无间隙抱紧固定，安装时无需额外加热或者复杂工装，只需将两端轴插入对应轴孔后拧紧锁紧螺钉即可完成固定，拆装维护十分便捷。中间的十字形缓冲块采用聚氨酯材质注塑成型，这种材质具备优异的耐磨性能与缓冲减震能力，在传递扭矩的过程中可以吸收传动端产生的振动与冲击，避免振动直接传递到被驱动端，提升整套传动系统的运行平稳性，同时聚氨酯材质自带一定的形变量，可以适配两轴之间存在的小范围安装偏差，降低对安装同轴度的严苛要求，减少现场安装调试的工作量。从安装边界尺寸来看，这款联轴器适配的轴径范围覆盖6.35mm到5.0mm，整体外径为20mm，总长度为26mm，属于紧凑型的小规格传动件，非常适合安装空间局促的小型精密设备使用，不会占用过多的设备内部布局空间。两端的铝合金夹座采用硬质铝合金加工而成，表面经过阳极氧化处理，具备不错的防锈抗腐蚀能力，整体重量较轻，转动时的转动惯量极低，非常适配高速启停的伺服传动场景，不会因为自身惯量给电机带来额外的负载。在实际使用过程中，中间的聚氨酯缓冲块属于易损件，当长期使用出现磨损老化后，无需拆卸两端的轴固定夹座，直接抽出旧的缓冲块更换新件即可完成维护，大幅降低了设备后期的运维成本。这类联轴器的扭矩传递依靠中间缓冲块与两端夹座颚式卡槽的嵌合配合，不存在金属部件之间的硬接触，传动过程中噪音极低，能够满足对运行噪音有要求的办公类精密设备、实验室检测设备的使用需求。设计时特意将夹座的卡槽与缓冲块的凸爪做了圆弧过渡处理，避免应力集中导致的部件开裂，在额定扭矩范围内可以长期稳定运行，不会出现凸爪断裂的失效问题。
