K8200设备用改良型灯丝线轴固定支架

这款线轴支架是面向桌面级熔融沉积型3D打印设备开发的耗材承载固定部件，主要应用于个人DIY改装、小型工作室3D打印作业场景，核心作用是承托丝状打印耗材线轴，为打印过程提供稳定的耗材输出支撑，避免线轴转动卡滞、耗材缠绕打结导致的送料不畅、打印断料、模型层纹错位等常见问题，保障长时间连续打印作业的送料稳定性。

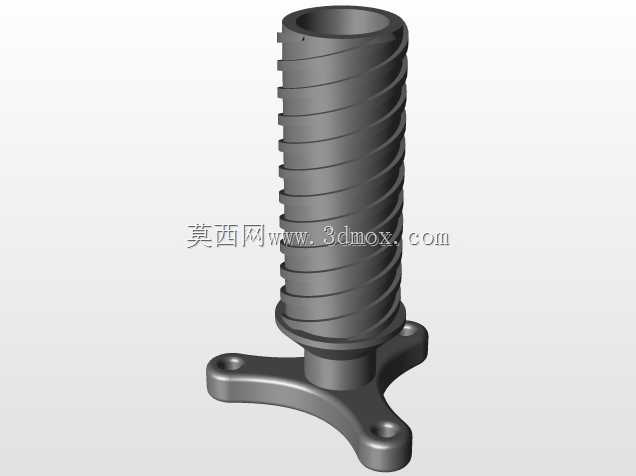

在功能特性设计上，这款支架针对初代同类型支架的使用痛点做了多维度优化：首先将原有单螺纹锁紧结构调整为四螺纹均匀锁紧设计，配合微调的结构尺寸，让支架与设备安装位的贴合度更平整，锁紧后不会出现长期使用松动偏移的问题；其次优化了安装孔的握持结构与配套螺母的限位槽位，安装时无需额外手扶对位螺母，直接穿入螺栓即可完成锁紧固定，大幅降低了改装安装的操作难度；同时将中间的滚筒承托结构从支架主体向外延伸出合适长度，安装时无需反复探入设备框架内部摸索对位，从外侧即可直接完成螺栓锁紧操作，适配不同长度的锁紧杆件使用。

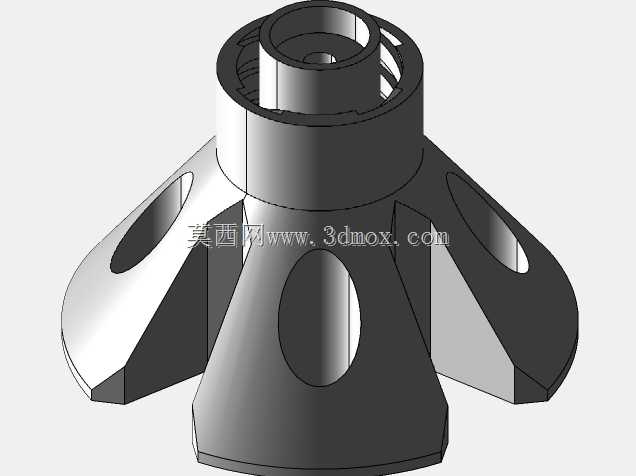

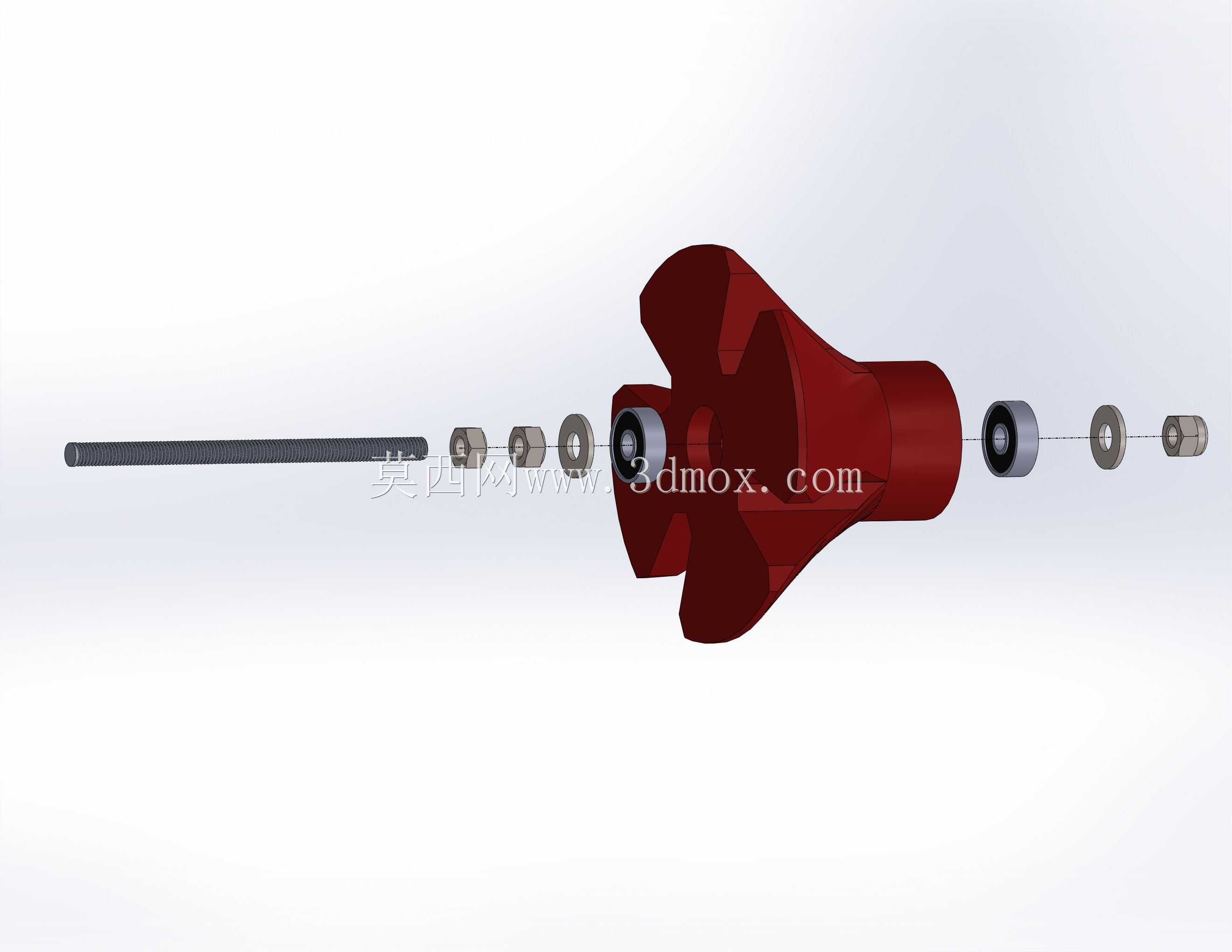

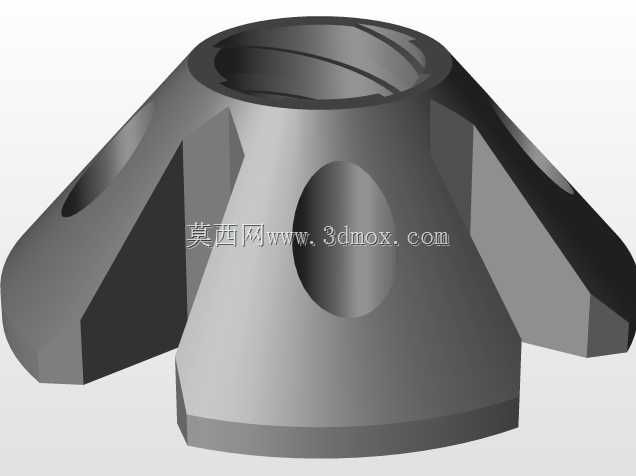

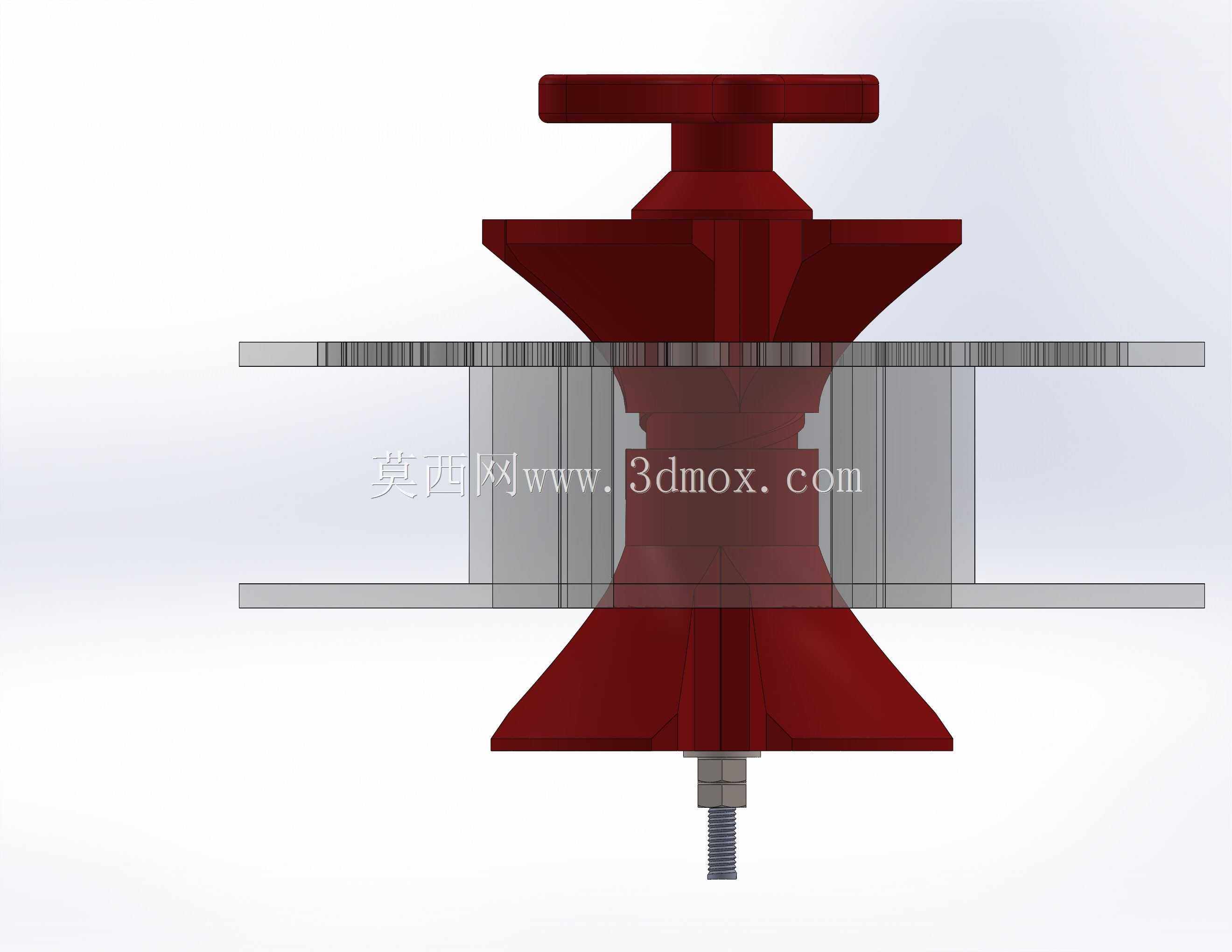

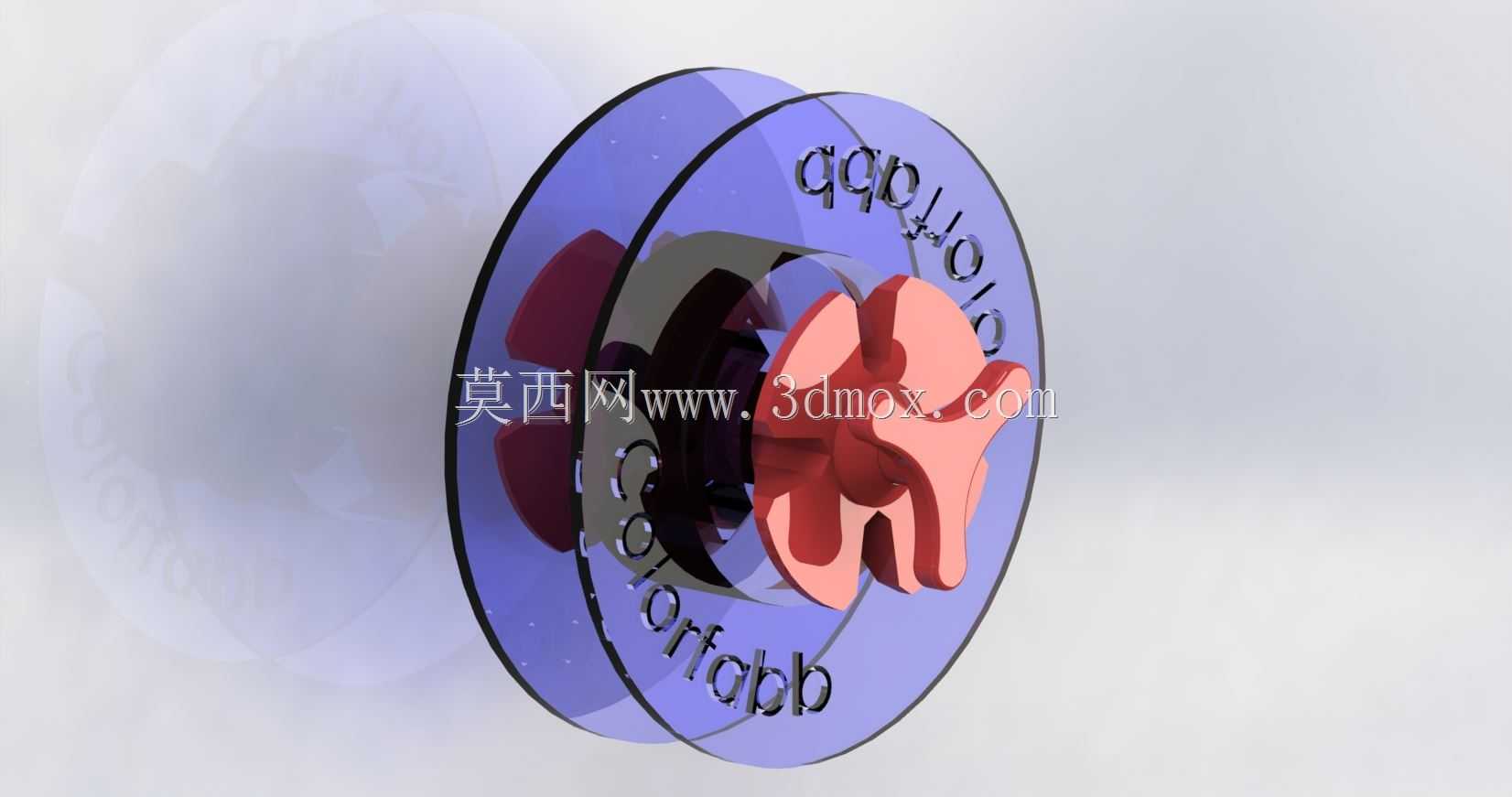

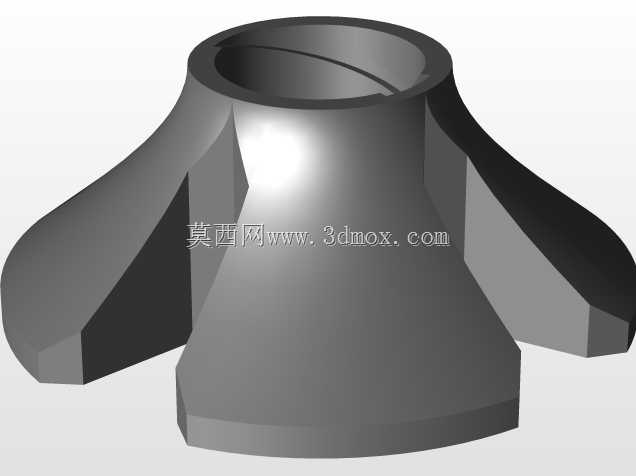

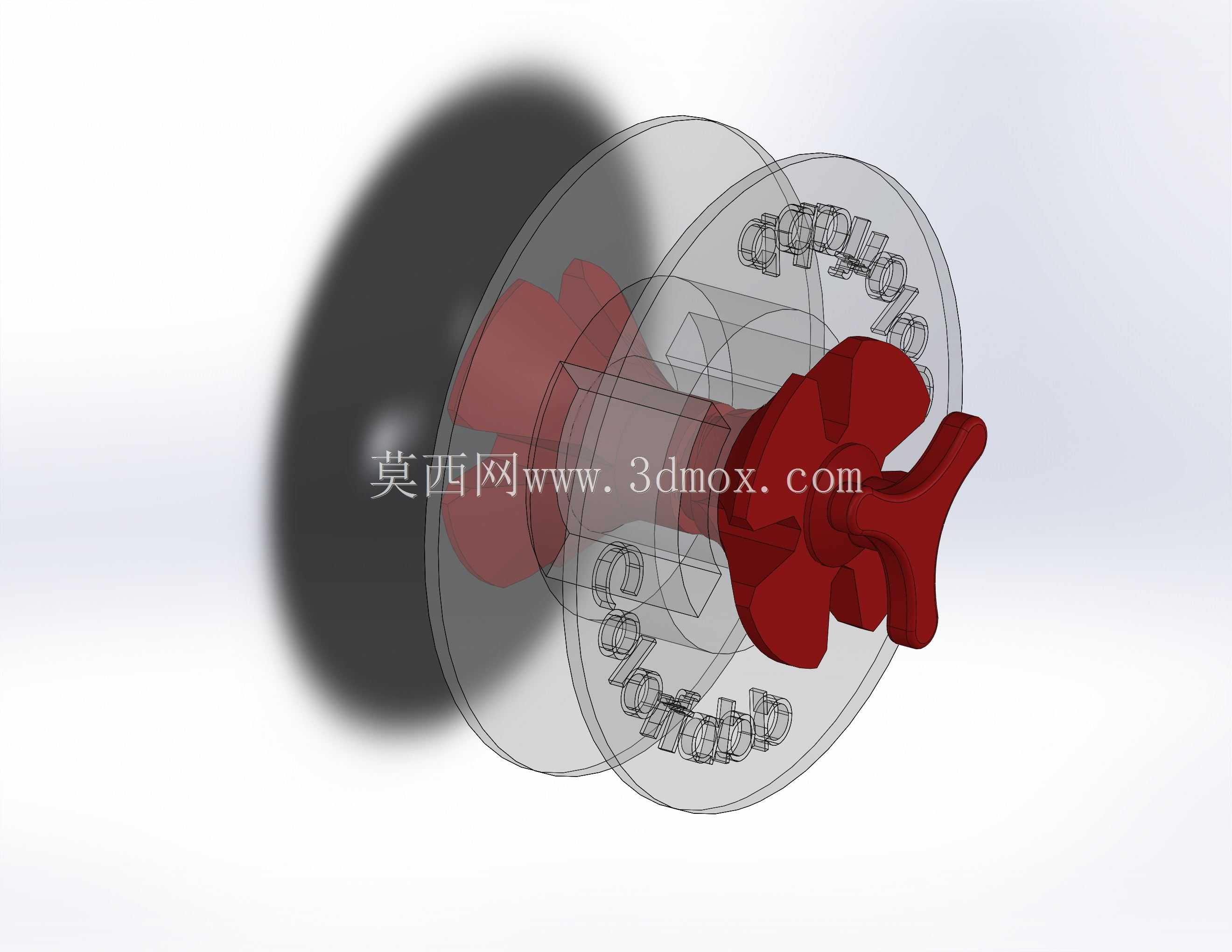

这款支架适配两种常用规格的安装杆件，可根据自身设备的改装需求选择对应长度的杆件完成装配，安装时仅需额外搭配两个标准626zz轴承即可实现线轴的低阻尼顺畅转动，线轴转动过程中无多余旷量，不会出现线轴跳动导致的耗材拉扯张力波动。支架整体采用圆盘式承托结构，双侧挡盘可适配常规宽度的1kg装耗材线轴，挡盘边缘做了圆弧过渡处理，不会刮蹭耗材表面导致耗材碎屑产生；中心的卡接结构采用对称式多瓣卡位设计，可牢牢卡入轴承内圈，转动过程中不会出现打滑松脱的问题，线轴随耗材拉动同步顺畅转动，送料张力始终保持稳定区间。

在安装边界上，这款支架的整体外径适配常规桌面级3D打印机的型材框架安装位，不会与设备的挤出机构、运动导轨产生运动干涉，安装时仅需在设备框架对应位置预留出对应杆件的穿装空间即可，无需对设备原有结构做破坏性改装，普通用户借助常规内六角扳手即可完成全部安装流程，安装完成后可稳定承载满装耗材的线轴重量，长期使用无结构变形、转动卡滞的问题，能够有效提升桌面级3D打印机的连续打印稳定性，减少因耗材送料问题导致的打印失败概率。
