带舵机驱动的仿生四足机器人单腿结构

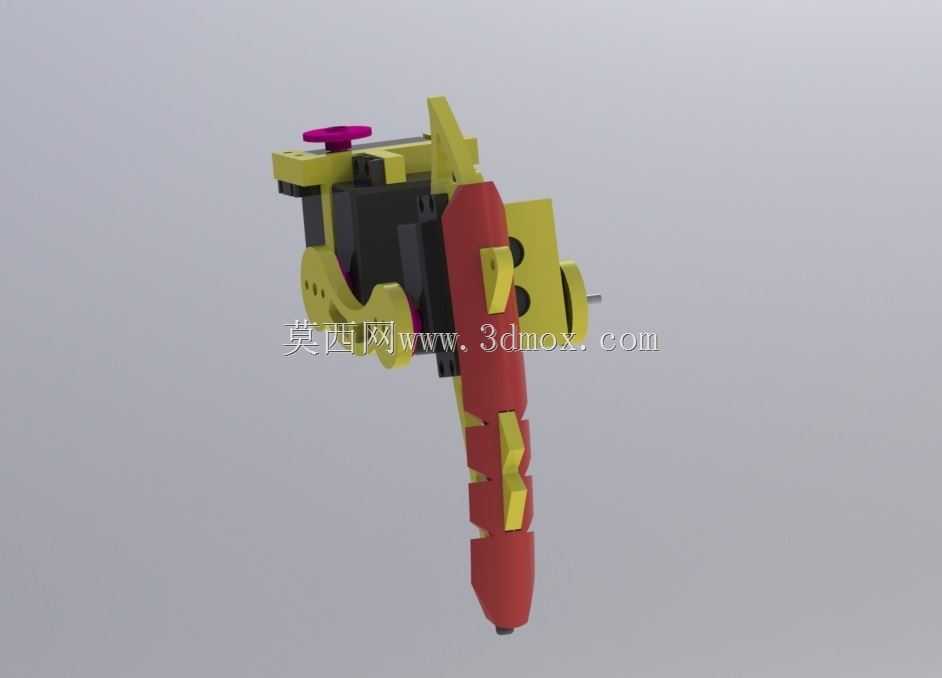

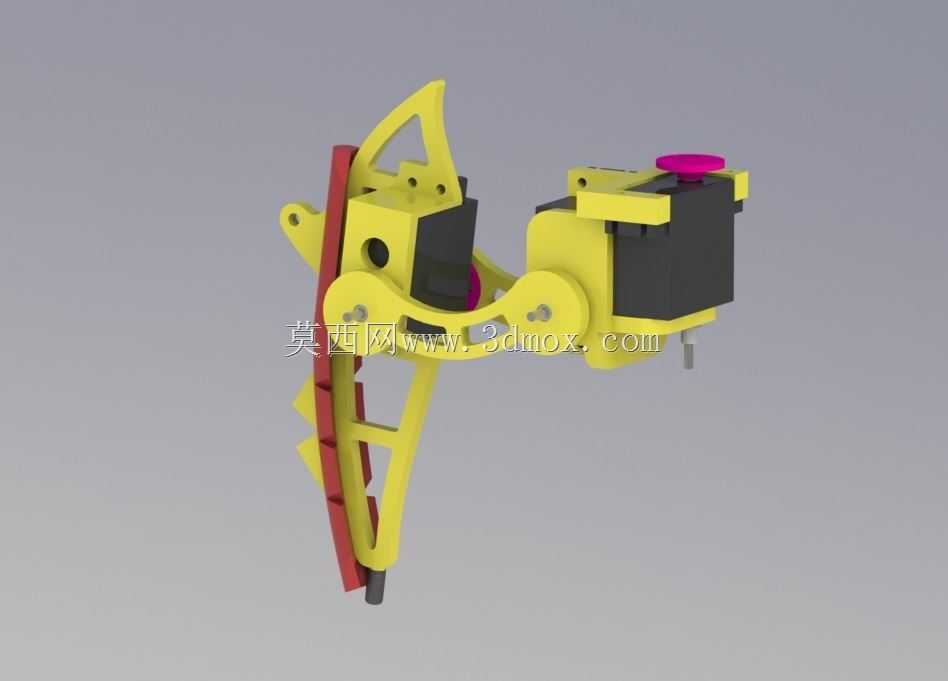

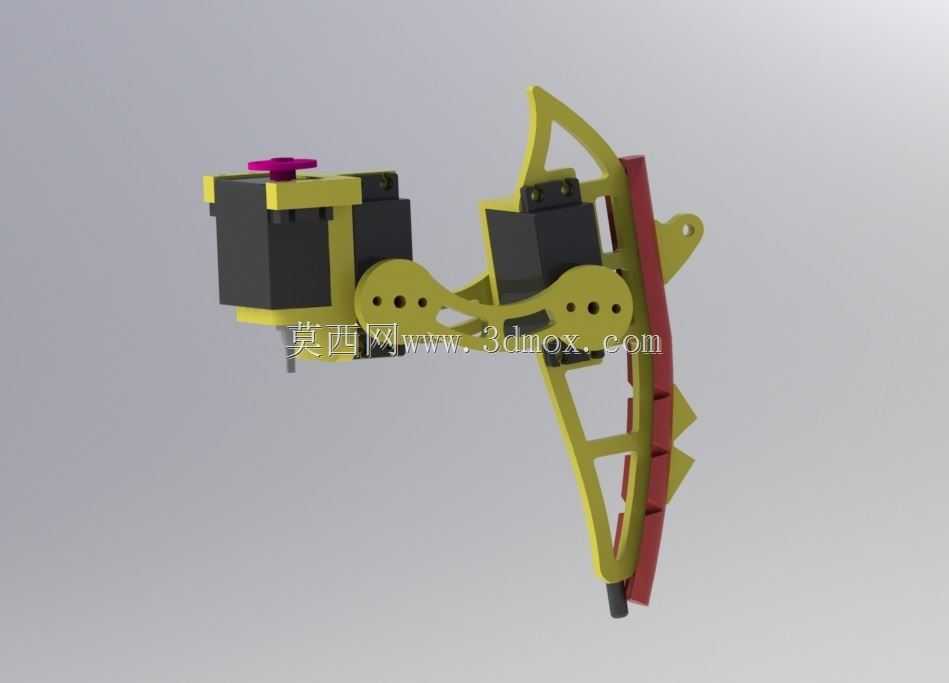

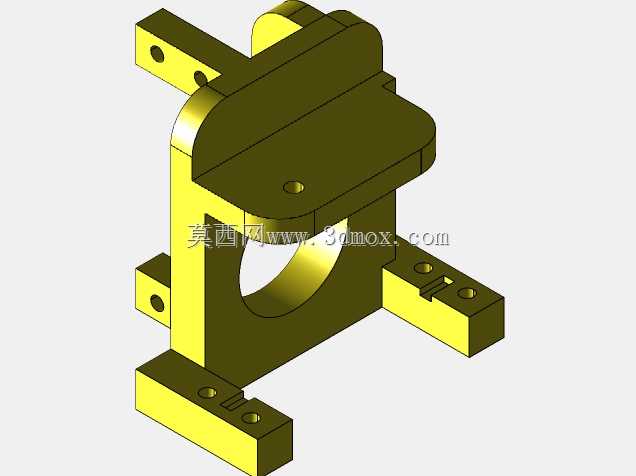

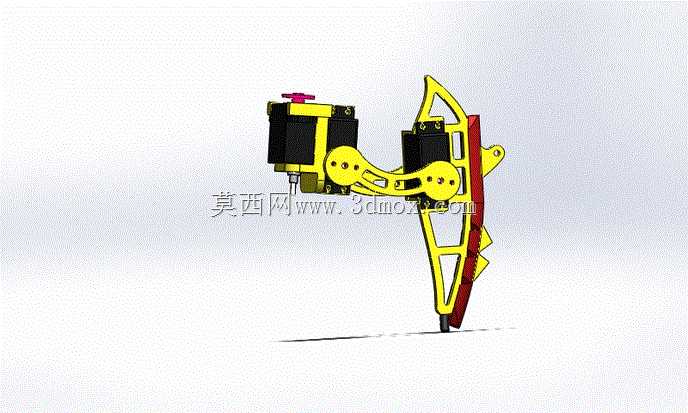

这款仿生单腿结构主要面向小型四足行走机器人的研发验证场景，可作为小型教育类机器人、桌面级仿生演示装置的行走执行单元，适配室内平整地面的行走、转向、小幅越障动作需求，也可用于高校机械原理课程的仿生机构教学演示，帮助学习者理解连杆式行走机构的运动逻辑。结构整体采用镂空式骨架设计，主体支撑件采用轻量化构型，在保证结构刚性的前提下尽可能降低腿部运动惯量，减少舵机驱动时的负载冲击，提升动态响应速度。腿部的关节传动采用多连杆耦合构型，而非简单的单轴直连，通过连杆的铰接点位置匹配，模拟哺乳动物腿部的运动轨迹，足端着地阶段的轨迹更贴近自然行走的弧线，能降低行走过程中的机身颠簸，提升步态稳定性。驱动单元采用标准尺寸的舵机直装设计，安装位预留了标准舵机的螺孔定位尺寸，可直接适配市面常见的标准金属齿舵机，无需额外加工转接件，舵机输出盘与连杆的连接位预留了调节余量，装配时可根据实际步态需求微调连杆初始角度，修正加工或装配带来的轨迹偏差。腿部的足端接触件采用长条状耐磨构型，接触地面的边缘做了圆弧过渡，避免行走过程中足端卡滞在地面缝隙内，同时足端与主骨架的连接位预留了缓冲间隙，可加装薄型弹性垫片吸收着地时的冲击，减少舵机受到的径向冲击力。结构上的端盖与衬套类零件采用通用标准件设计思路，可直接选用市面常规的尼龙衬套作为铰接处的耐磨件，降低铰接转动时的摩擦阻力，也可根据实际加工条件采用3D打印制作定制化衬套，适配不同的装配公差要求。安装边界方面，腿部上端的机身连接位预留了统一的安装孔距，可直接与同系列的四足机器人机身框架对接，单腿的运动摆角范围经过限位设计，避免运动过程中连杆与机身、相邻腿部发生干涉，各铰接点的转动副都预留了足够的装配间隙，不会出现转动卡滞的问题。整体结构的零件拆分充分考虑了加工与装配便利性，没有复杂的异形曲面结构，常规的3D打印、激光切割工艺都可完成零件加工，装配流程无需专用工装，普通的内六角螺丝刀即可完成整腿组装，适合机器人爱好者、研发人员快速搭建原型验证步态算法。
