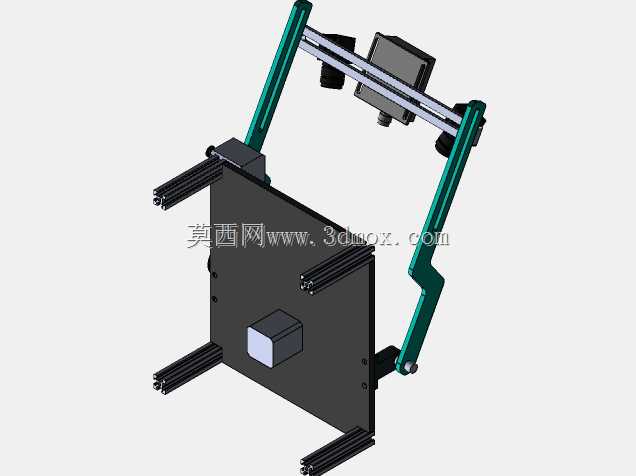

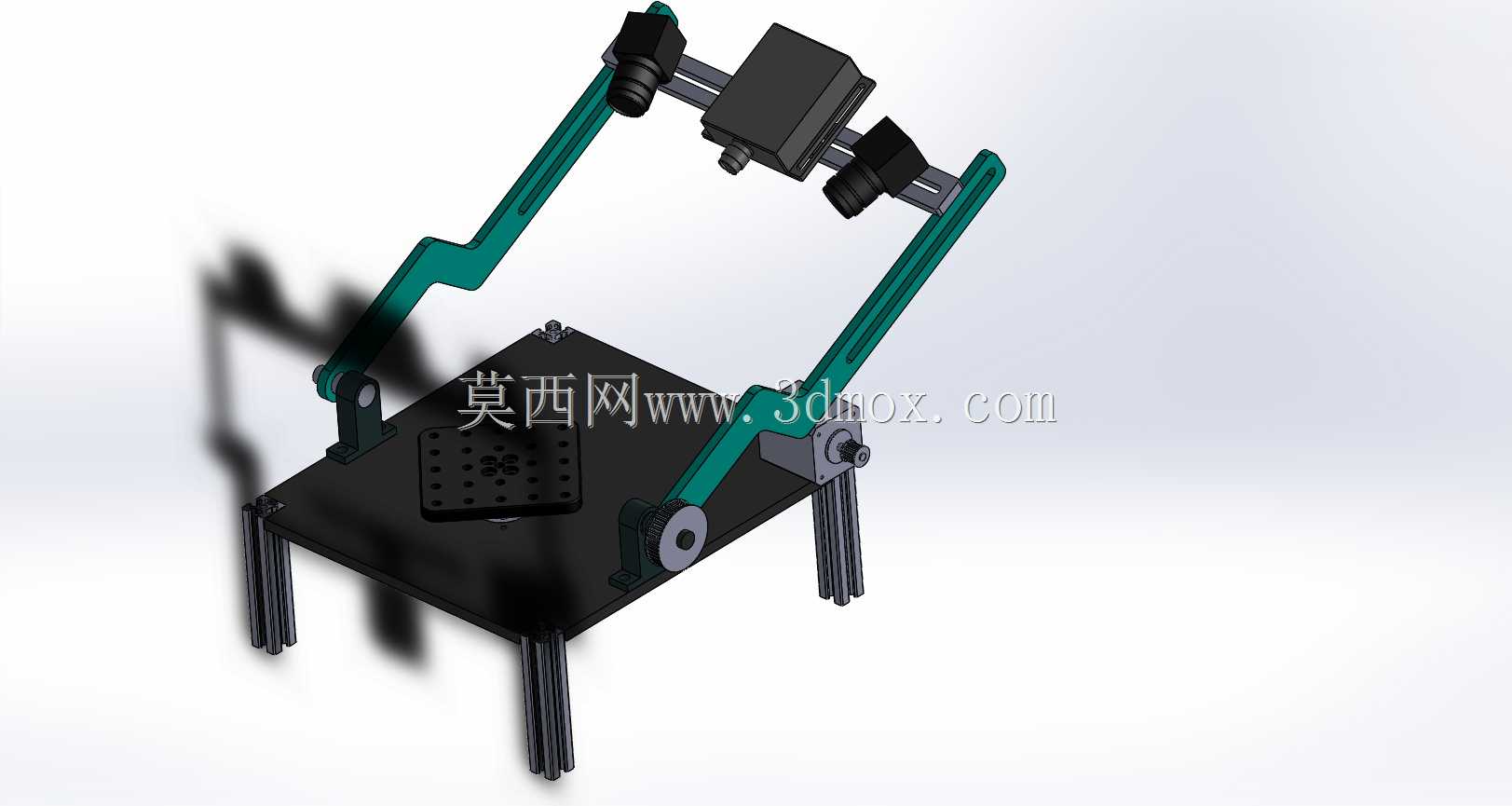

桌面式双目结构光三维扫描原型装置

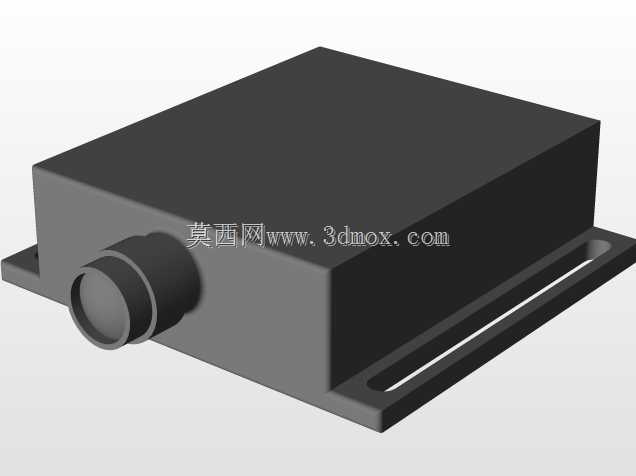

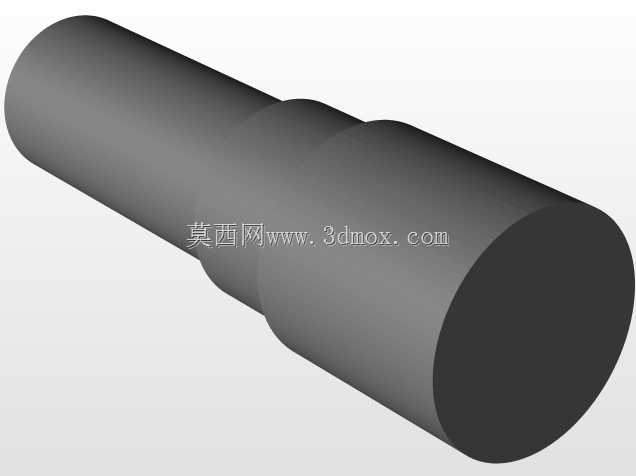

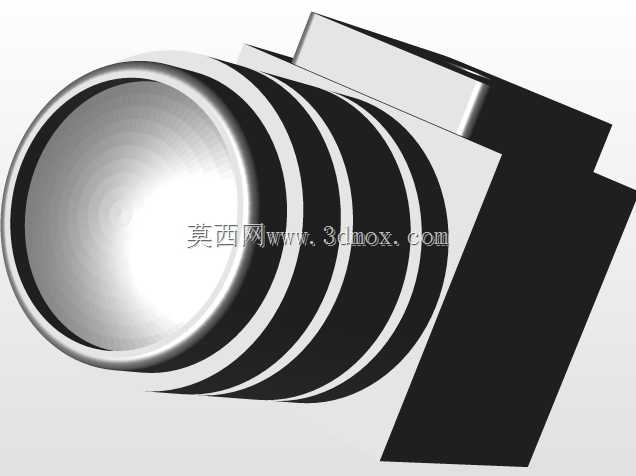

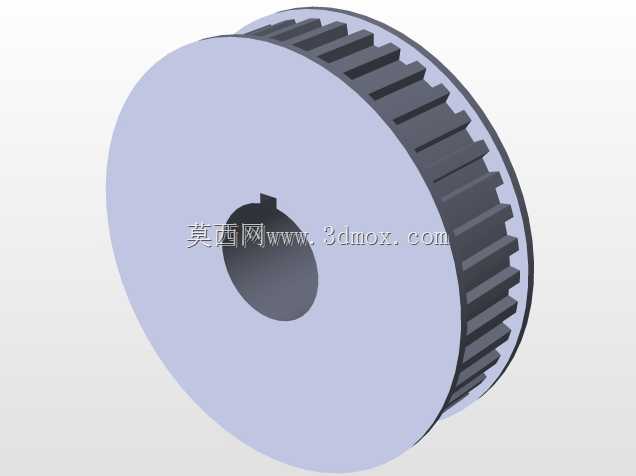

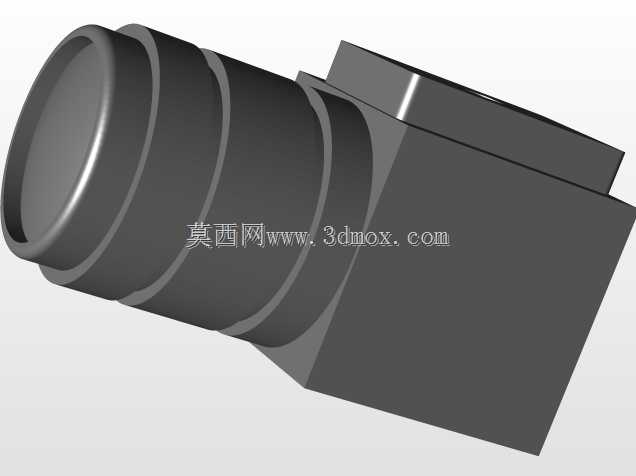

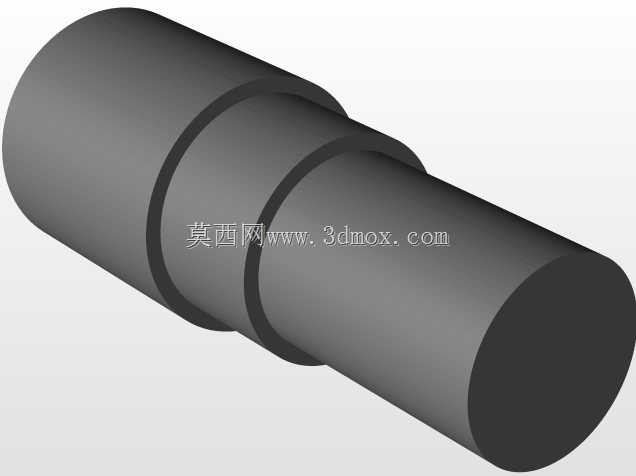

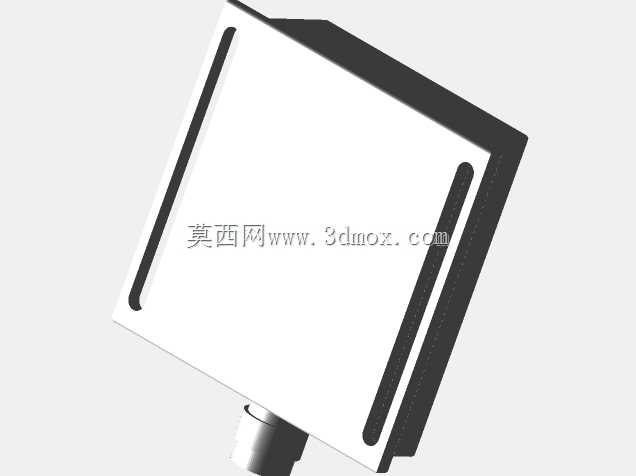

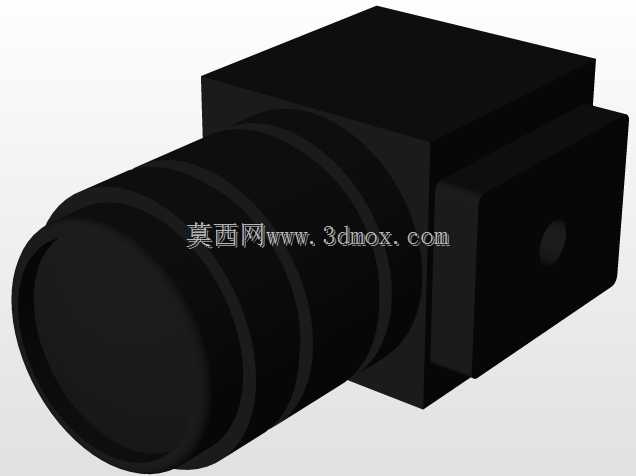

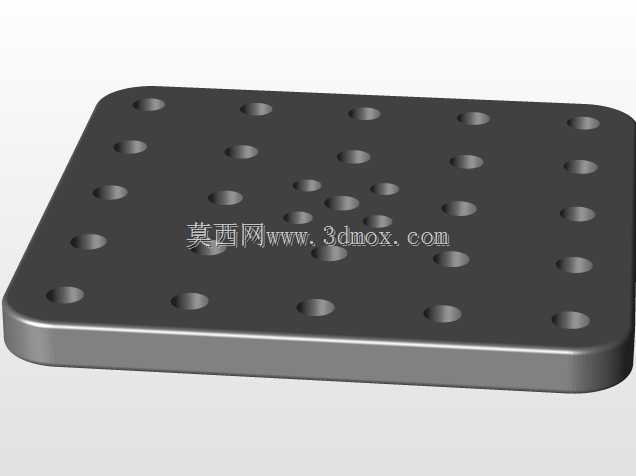

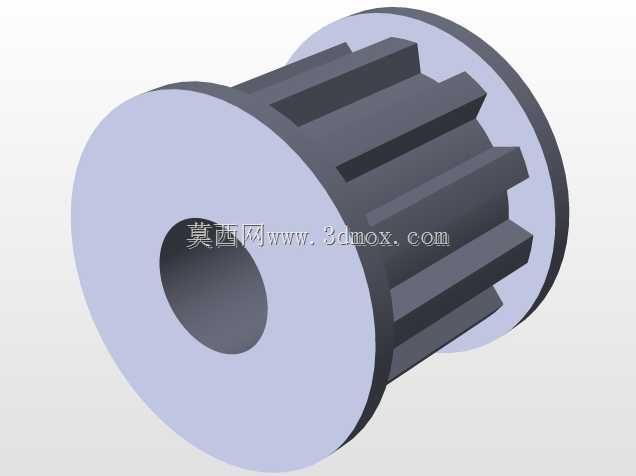

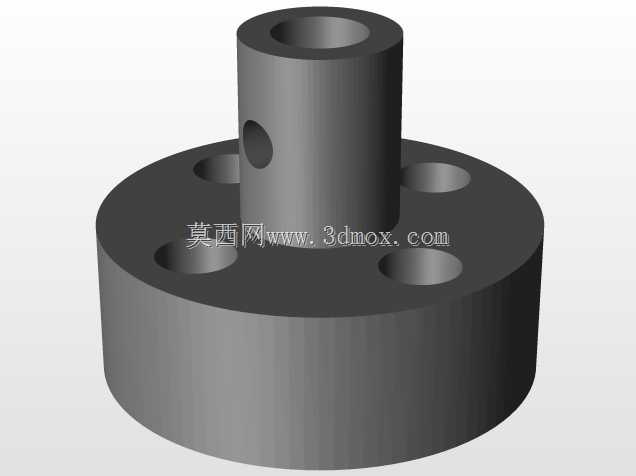

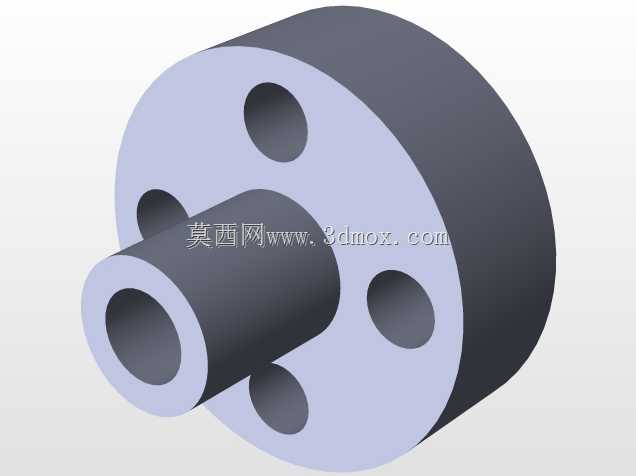

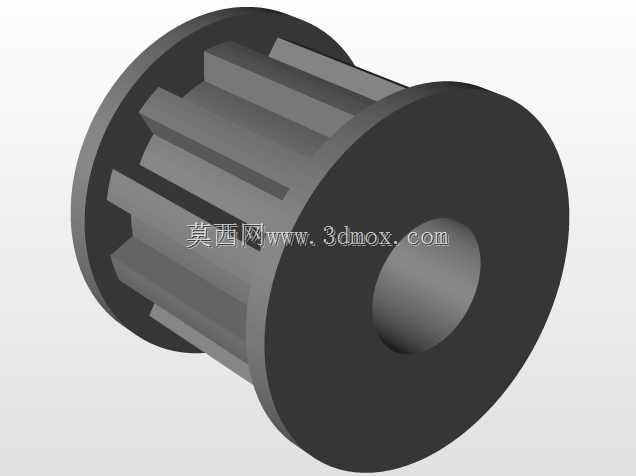

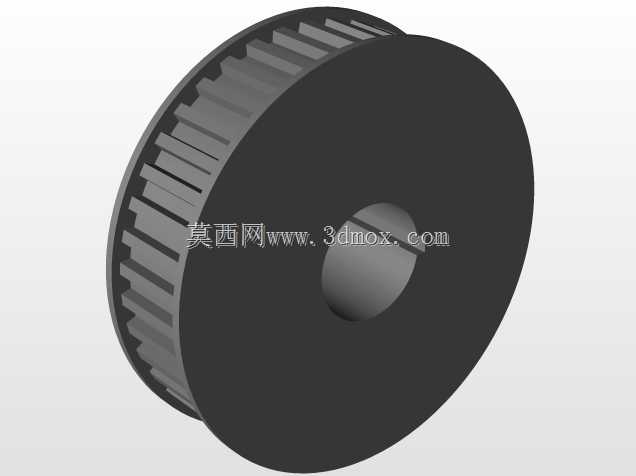

该装置为面向小尺寸工件逆向建模场景开发的桌面级三维扫描原型，主要应用于精密零部件尺寸检测、小型文创产品逆向复刻、3D打印前置模型采集、教学实验三维数据获取等场景，可适配工业零部件形位公差快速核验、手办模型数字化存档、学生创新设计实物转数字模型等实际需求，填补了小型作业场景下低成本三维数据采集设备的空白。装置整体采用台式落地布局，底部为带支撑脚的方形承载平台，平台表面预留阵列式安装螺孔，可根据被测工件尺寸更换适配的定位工装，支撑脚采用可调节高度结构，能够适配不同平整度的桌面安装环境，整体安装边界控制在桌面作业的常规尺寸范围内，无需额外占用大面积作业空间，可直接放置在常规工作台面完成部署。两侧的可调悬臂结构为核心的扫描组件承载结构，悬臂采用多段铰接设计，每个铰接节点都带锁紧定位结构，可根据被测物体的高度、外形轮廓调整扫描组件的俯仰角度、水平跨度与垂直高度，适配从扁平片状零件到一定高度的块状工件的扫描需求，悬臂的调节行程覆盖了小尺寸工件的全角度扫描范围，无需反复挪动被测工件即可完成多视角数据采集。顶部搭载的多组视觉采集与结构投射组件，采用双目视觉搭配结构光投射的技术路径，通过投射特定编码的结构光到被测物体表面，再由两侧的视觉传感器采集变形的光条图像，经算法解算获取物体表面的三维点云数据，组件布局充分考虑了双目视觉的基线距离要求，在保证扫描精度的同时兼顾了小范围的扫描视野，可覆盖手掌尺寸范围内工件的完整表面数据采集。设计过程中优先考虑了原型验证阶段的可调性与易装配性，所有铰接部位都采用标准紧固件连接，方便后续调整结构参数优化扫描效果，承载平台采用刚性平板结构，避免扫描过程中设备晃动带来的数据误差，整体结构没有冗余的复杂传动部件，既降低了原型制作的成本，也方便后续根据测试结果迭代优化结构参数，可快速验证不同扫描角度、不同基线距离下的采集效果，为后续量产化设备的结构定型提供可靠的实测数据支撑。
