户外便携折叠式炭烤烧烤炉结构设计

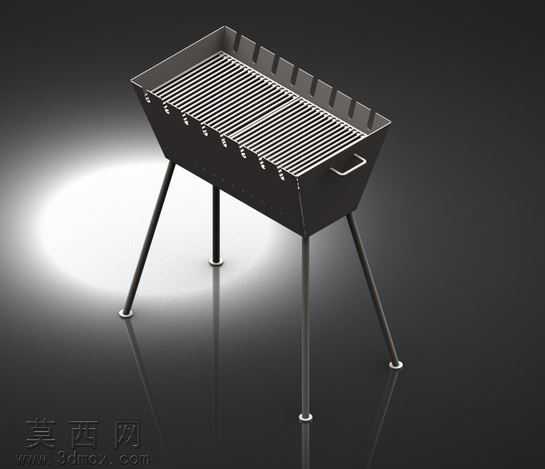

本作品为户外使用的便携式炭烤烧烤炉三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，从整体轮廓到细小零件均遵循实际钣金加工与五金装配的工艺逻辑，确保模型可直接对接生产开模环节。建模过程中首先确定炉体的梯形敞口结构，上宽下窄的造型既能够扩大烧烤置物面积，又可以收拢炭块燃烧产生的热量，减少热量向四周无效散失，炉身主体采用薄壁钣金特征建模，预留出烤网支撑卡位、通风孔位与侧边把手的安装位置，每一处开孔与折边都匹配常规钣金冲压、折弯的加工公差，避免出现无法落地的理想化结构。炉体上方的烤网采用栅格条状结构建模，每根栅条的间距经过反复调整，既能够避免小型食材掉落，又可以保证炭火热量充分向上传递，同时栅条做了微小的圆角处理，模拟真实金属烤网的防滑、防粘细节。支撑结构采用四根独立的倾斜支腿建模，支腿与炉体的连接位置做了可折叠的铰接结构设计，无需额外工具即可快速展开或收拢，收拢后支腿可贴合炉体侧壁，大幅缩小收纳体积，方便户外出行时携带运输，支腿底部做了防滑脚垫的细节建模，放置时能够增加与地面的摩擦力，提升使用过程中的稳定性。材质与渲染阶段，炉身主体赋予哑光黑色耐高温金属材质，模拟真实烧烤炉表面的高温喷塑涂层质感，支腿与烤网赋予磨砂不锈钢金属材质，调整金属材质的反射粗糙度，还原五金制品的真实哑光金属光泽，避免过度反光造成的失真感；场景渲染采用深色反光地面，搭配顶部聚光光源，突出烧烤炉的结构轮廓与材质质感，阴影处理柔和自然，清晰展现支腿的支撑角度与炉体的立体形态。设计思路上围绕户外烧烤的实际使用需求展开，在保证结构强度的前提下尽可能精简零件数量，降低生产装配成本，炉身侧边的一体式把手方便挪动搬运，炉体上部边缘的卡位设计可适配不同尺寸的烤网或烤盘，拓展使用场景，整体结构无复杂异形零件，所有部件均可通过常规钣金加工、五金冲压工艺完成生产，兼顾实用性与工艺可行性。
