TIG焊机配套绿色支撑框架结构设计

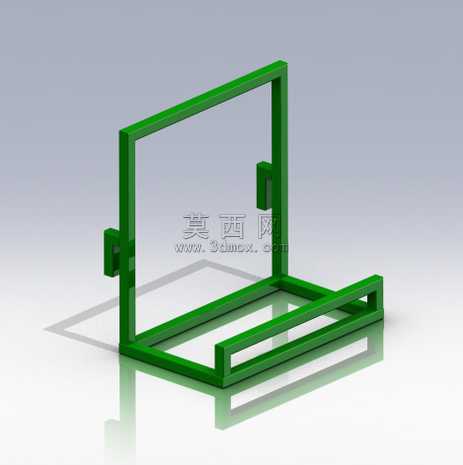

本作品为TIG焊机配套设计的支撑框架，采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循焊接设备工装的实用化设计逻辑，先通过草图绘制勾勒框架的整体轮廓，确定L型的主体布局形态，再通过拉伸、凸台等特征操作生成实体结构，对框架的杆件连接处做了圆角过渡处理，避免尖锐棱角带来的使用安全隐患，同时在框架侧边预留了两个对称的凸台卡扣结构，用于焊机相关部件的快速卡装固定，底部采用双层平行杆件的结构设计，既提升了框架整体的承重能力，也保证了放置时的平稳性。渲染阶段选用了饱和度适中的绿色哑光材质作为框架主体材质，模拟工业喷塑的表面质感，材质参数调整时兼顾了金属基材的轻微反光特性与喷塑层的漫反射效果，搭配浅灰色渐变背景与地面反射效果，清晰呈现框架的立体结构与细节特征，让观看者能够直观把握框架的整体形态与各部分结构比例。设计思路上，该框架最初围绕TIG焊机的使用需求展开，整体结构简洁实用，没有冗余的装饰性构件，所有杆件的截面尺寸都经过受力合理性推演，保证在承托焊机相关部件时不会出现结构变形，侧边的卡扣结构经过尺寸适配，能够与对应焊机部件的安装位精准匹配，实现免额外紧固件的快速拆装，底部的延伸杆件既可以作为框架的支撑脚，也能够临时放置焊接作业时的小型辅助工具，提升使用便利性。除了三维实体模型外，该设计还配套包含对应的2D工程绘图，图纸中标注了框架各部分的精确尺寸、形位公差与技术要求，能够直接对接生产加工环节，为框架的实物制作提供完整的技术参考，整体设计兼顾了结构强度、使用便利性与加工可行性，能够很好满足TIG焊机日常使用时的支撑与部件固定需求。
