工业通风系统用金属风道结构设计

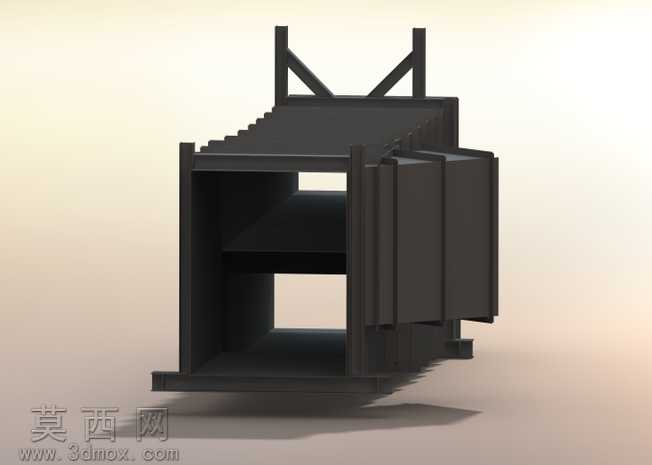

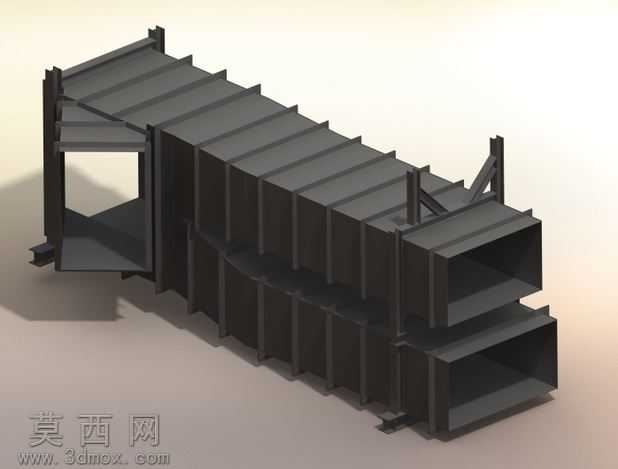

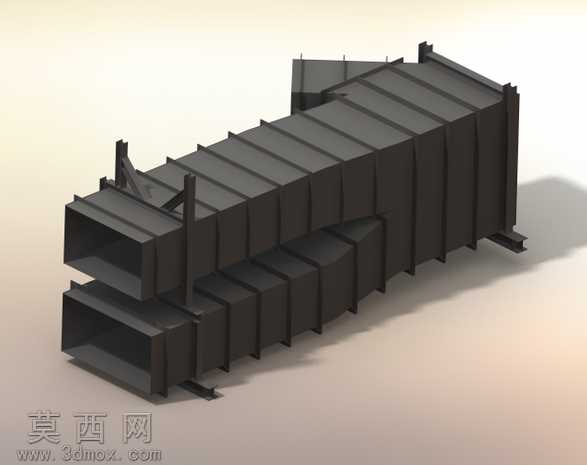

本模型为工业通风系统的核心风道组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循钣金加工工艺规范，对每一处板材折弯、型材焊接位置都做了精准的尺寸约束，确保模型可直接对接生产加工环节。模型整体采用分段式模块化结构设计，主体风道为多节矩形截面腔体拼接而成，每段腔体外侧均设置有等距分布的加强筋结构，通过型钢与风道壁板焊接固定，有效提升长距离风道的结构强度，避免通风过程中因风压波动导致壁板产生形变或共振噪音。风道端部采用分层式多接口设计，可同时对接不同管径的分支通风管路，接口位置预留有法兰连接位，方便现场安装时进行密封固定与管路对接。建模阶段对材质表现做了精细化处理，主体壁板采用哑光黑色冷轧钢板材质，通过调整材质粗糙度、金属度参数还原工业钣金件的真实质感，加强筋与支撑结构采用同系列钢材材质，焊接位置做了细微的焊缝纹理处理，提升模型整体的真实感。渲染阶段采用柔和的工业场景漫反射光照，搭配浅灰色地面环境，清晰展现风道的整体轮廓与结构层次，重点突出加强筋排布、接口结构、支撑脚等关键设计细节。设计过程中充分考虑风道的实际使用场景，底部设置有落地支撑脚，可将风道整体架离安装基面，避免基面潮气对风道底部造成腐蚀，同时支撑脚预留有螺栓固定孔位，可根据安装需求将风道固定在地面或支架上。模型内部腔体做了平滑过渡处理，减少通风过程中的风阻损耗，拐角位置采用圆弧过渡设计，避免气流在拐角处形成涡流影响通风效率。整体结构拆解逻辑清晰，每一段风道、每一根加强筋都为独立可编辑的特征，方便后续根据实际通风量需求调整风道截面尺寸、长度以及接口规格，适配不同工业厂房、除尘系统、暖通系统的通风管路搭建需求。
