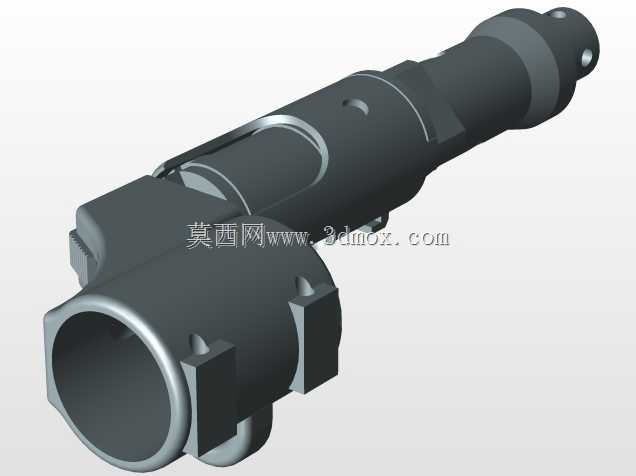

SVD枪械导气系统结构三维设计

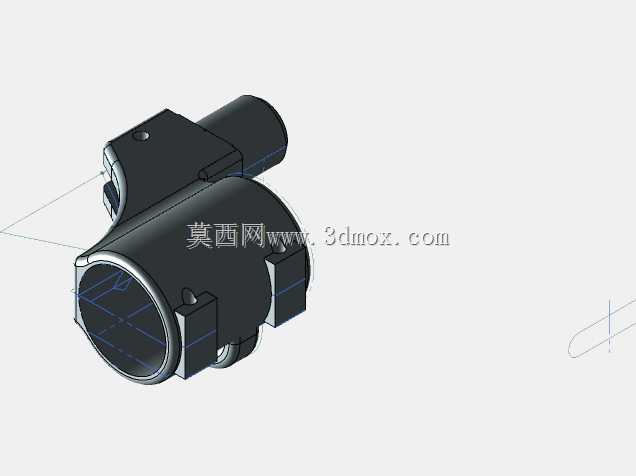

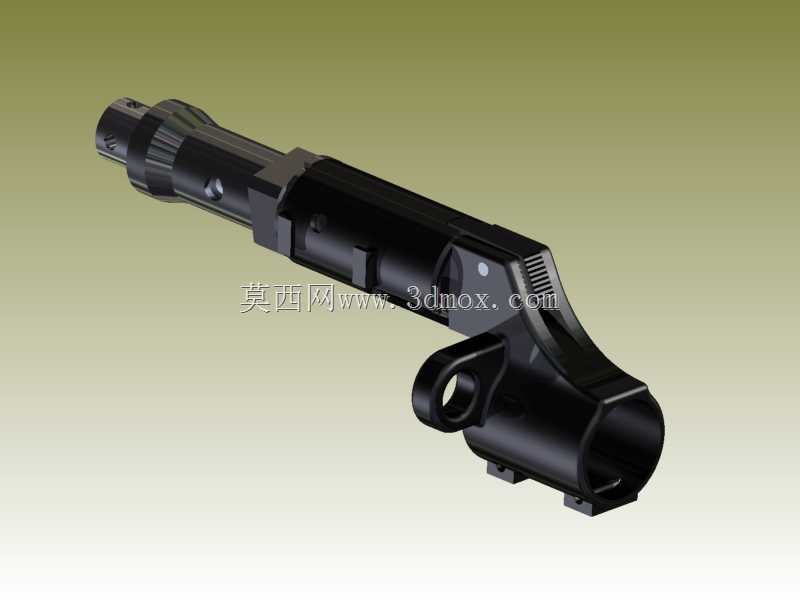

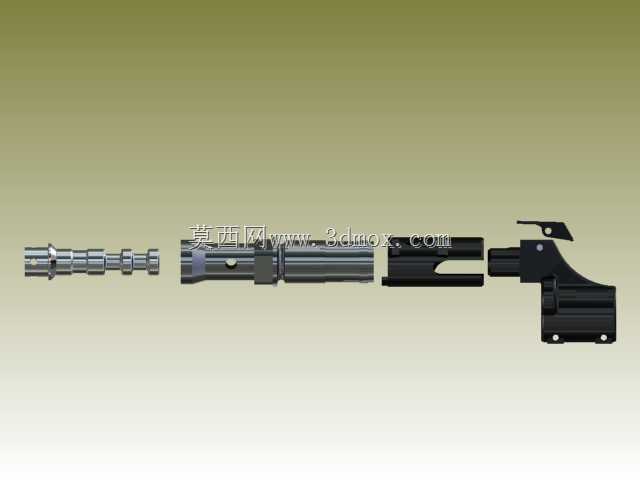

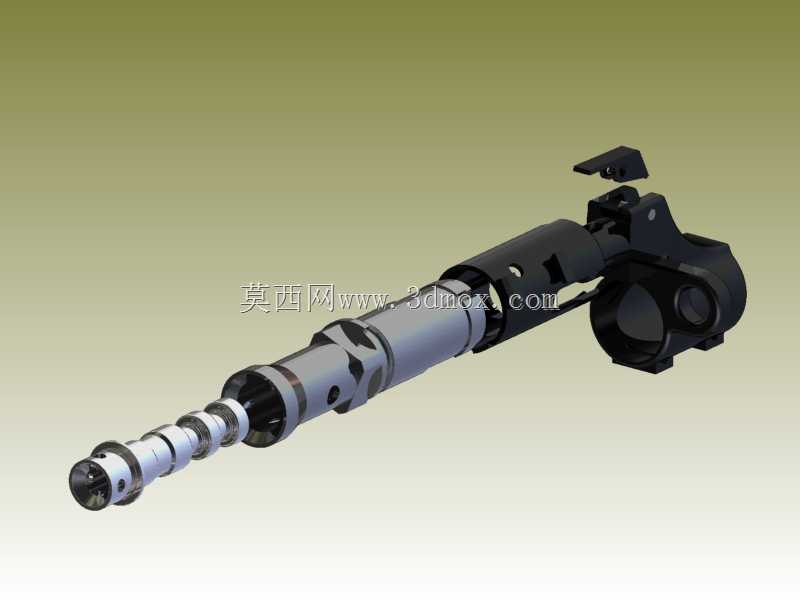

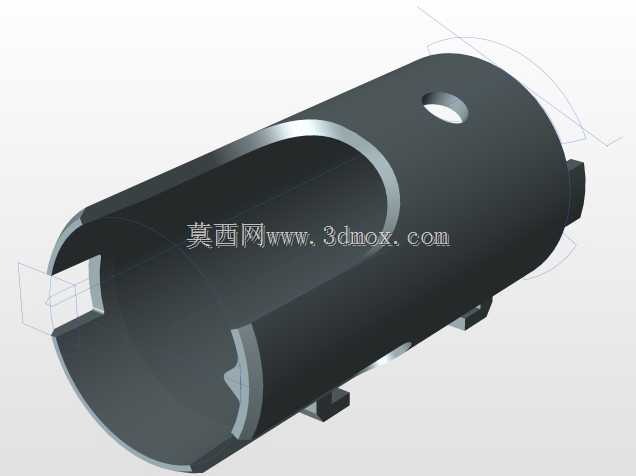

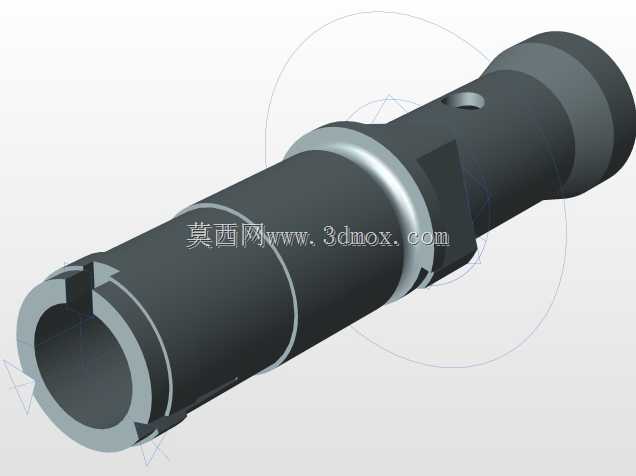

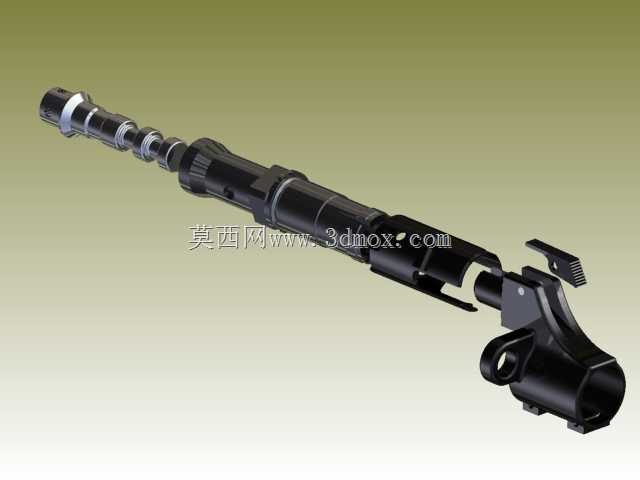

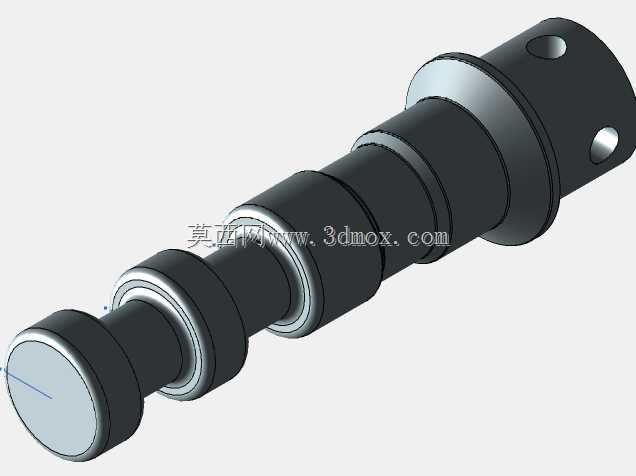

该结构为枪械导气系统核心组件，主要应用于半自动精确射击枪械的自动循环动作实现环节，是保障枪械完成自动退壳、上膛、待击动作的核心动力传导部件，在轻武器装备制造、枪械结构研发、战术配件改装领域有着核心应用价值。在实际使用场景中，该组件安装于枪械枪管上方位置，当枪弹被击发、弹头沿枪管向前运动经过导气孔时，部分高温高压火药燃气会通过导气孔进入该气体系统的腔室内部，推动活塞向后运动，将火药燃气的压力转化为枪机后坐的机械动能，以此带动自动机完成整套循环动作，无需射手手动完成退壳上膛操作，可有效提升射击连续性与实际作战使用效率。从功能特性来看，该结构采用一体化集成式设计，将导气通道、活塞腔、调节基座、安装定位结构整合为单一主体组件，减少了零散零件的装配误差，整体结构强度高，可承受火药燃气瞬时高压冲击，同时预留了气体调节档位结构，可根据使用环境的弹药差异、积碳情况调整进气量，保障在严寒、沙尘、潮湿等复杂环境下自动机动作的可靠性，避免出现后坐能量不足导致的卡滞，或是能量过大导致的部件磨损加剧问题。设计过程中，工程师充分考虑了枪械的实际装配边界，整体外形采用流线型柱体布局，主体沿枪管轴向布置，下方设置的抱箍结构可直接卡装在枪管对应定位段，侧面预留的连接销孔可与枪械护木、上护盖的固定点位精准匹配，安装后不会与枪管、枪机框、瞄准具座等周边部件产生运动干涉，整体径向尺寸控制紧凑，不会过度增加枪械前部的横向宽度，握持携行时不会产生突兀的硌手感，同时活塞的运动行程经过精准测算，既保证有足够的做功距离传递充足的后坐动力，又避免行程过长导致自动机后坐过量撞击机匣尾部，提升枪械射击时的可控性与部件使用寿命。结构内部的导气通道采用渐变式孔径设计，从导气孔接入端到活塞腔入口端逐步扩大，可对高速冲入的火药燃气起到缓冲降压作用，减少高压燃气对活塞端面的直接烧蚀，活塞与腔室的配合间隙经过严格控制，既保证活塞运动顺畅无卡滞，又能减少燃气泄漏，保障能量传递效率，同时腔室末端设计有排气缝隙，可在活塞后坐到位时将多余燃气导出，避免腔室内压力持续升高造成部件损坏。
