斯特林动力转换机构三维结构设计

这套斯特林动力转换结构的三维建模，核心围绕外燃式热机的动力输出逻辑搭建，在分布式余热回收、小型科教演示装备、低品位热能利用场景中，这类结构的应用占比逐年提升。不同于内燃机依赖缸内爆燃做功的逻辑，这套结构通过外部热源对工质的持续加热，配合冷端的散热形成稳定温差，推动置换活塞与动力活塞完成往复动作，再通过曲柄连杆组件将直线运动转化为旋转扭矩输出，整套传动路径没有复杂的配气正时机构，对燃料的适配性极强，从生物质燃烧热、工业废热到太阳能聚焦热都可作为驱动热源。

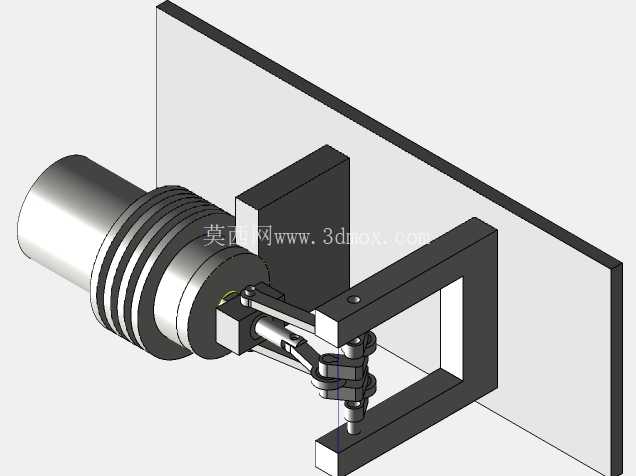

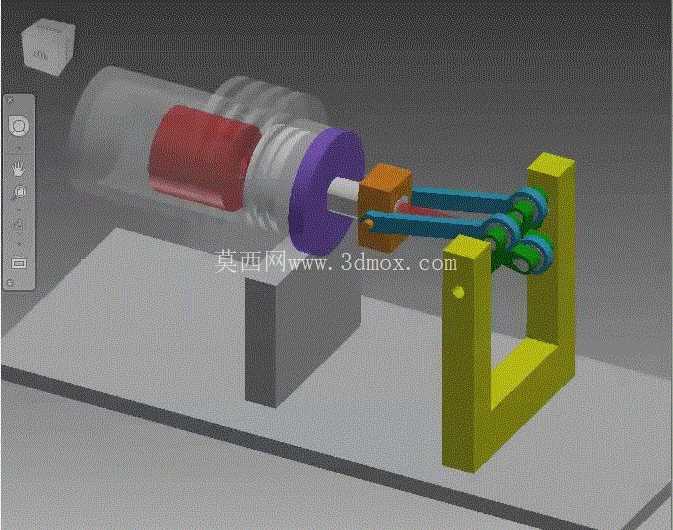

从结构设计逻辑来看，建模时优先保证了动力活塞与置换活塞的相位差匹配，这是斯特林循环能否稳定建立的核心参数——两个活塞的运动相位差控制在90度区间，既保证热腔工质膨胀时动力活塞处于做功行程起点，也能让冷腔工质压缩时热量充分通过散热结构导出。模型中可以看到，动力输出端采用了双支撑的曲柄座结构，两侧的轴承安装位预留了标准件装配间隙，曲柄销与连杆大头的配合面做了公差匹配设计，避免高速运转时出现卡滞或旷量。置换活塞的连接导杆做了同轴度约束，导杆穿过端盖的位置预留了密封件安装槽，保证工质腔室的气密性，这直接决定了整套装置的热功转换效率。

在安装边界的处理上，整套结构的支撑框架采用U型一体式设计，底部预留了四个通用安装孔位，可直接固定在实验台架或集成设备的安装基板上，不需要额外设计转接支架。热腔端的缸体连接法兰做了标准化的止口设计，可适配不同容积的加热缸体，根据输出功率需求灵活调整排量；冷端的缸体外壁预留了散热鳍片的安装卡槽，不管是采用自然风冷还是外接循环水冷，都能直接匹配对应的散热组件，不需要对主体结构做二次修改。曲柄输出轴的轴端做了平键槽设计，可直接连接小型发电机、减速箱或者负载演示机构，输出接口的通用性覆盖了多数小型动力需求场景。

建模过程中对运动干涉做了全行程校验：当活塞运行到上止点时，连杆与曲柄座的最小间隙控制在安全范围内，不会出现运动剐蹭；置换活塞运行到下止点时，活塞端面与冷端盖的距离预留了足够的热膨胀余量，避免高温工况下零件膨胀出现顶缸问题。所有运动副的配合面都按照间隙配合的公差带做了偏移处理，既保证装配时的顺畅度，也不会因为间隙过大导致工质泄漏。整套结构没有采用复杂的异形零件，多数构件都可通过常规的车削、铣削工艺加工，配合对应的铸造模具即可完成小批量生产，加工成本控制难度较低，适合科教类装备、小型余热回收装置的快速开发验证。在实际选型应用中，可根据目标输出功率调整缸径与活塞行程，曲柄半径与连杆长度的比值控制在1:4到1:3区间，就能保证运转过程中的侧向力处于合理范围，降低活塞与缸壁的磨损速度，延长整套装置的无维护运行周期。
