HKG3步枪透明供弹弹匣结构设计

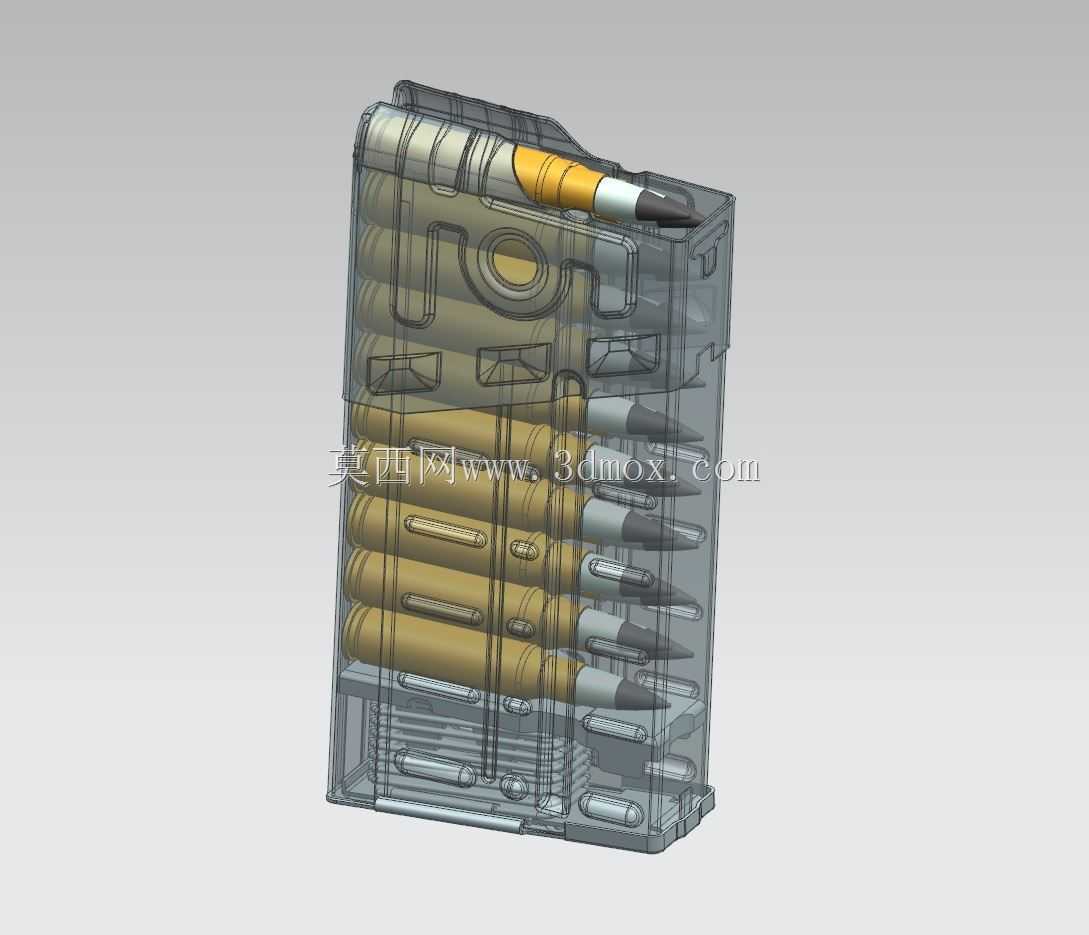

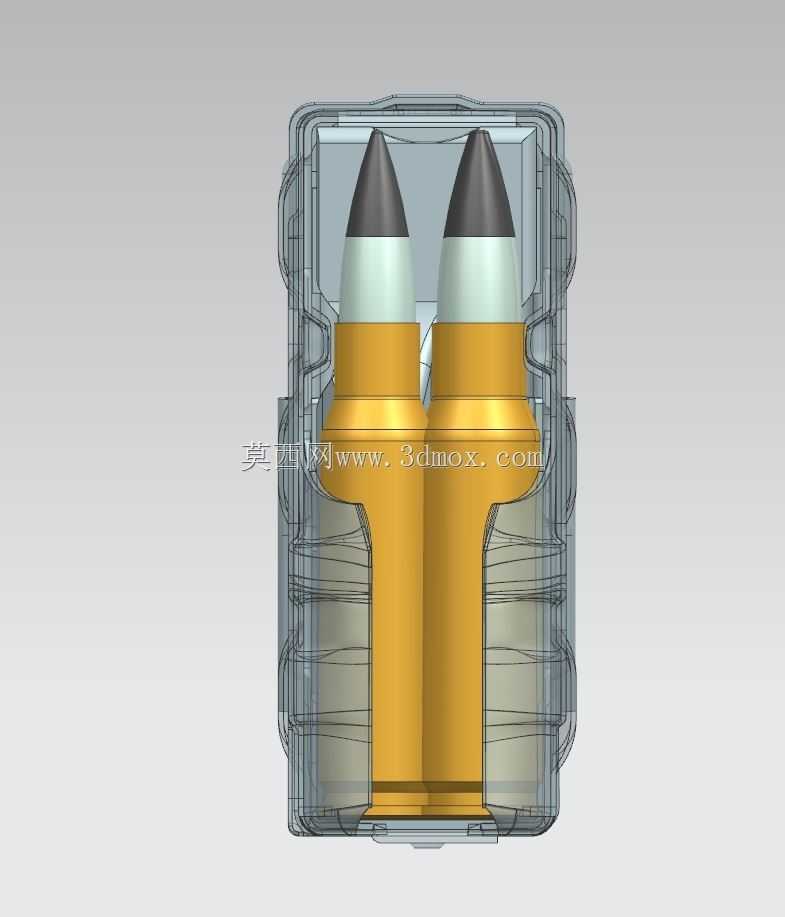

　　该模型还原的是HK G3系列自动步枪配套的双排双进供弹弹匣，采用半透明壳体结构设计，可直观呈现内部弹药排列、托弹簧组件、托弹板的运动配合关系，在轻武器结构教学、配件改装设计、战术附件适配开发场景中具备较高参考价值。从实际使用场景来看，这类弹匣是自动步枪供弹系统的核心承载部件，日常使用中需要兼顾装弹便捷性、供弹可靠性、复杂环境下的抗形变能力，设计时首先要匹配枪械机匣的进弹口定位尺寸，保证弹匣插入后卡扣锁止到位，抱弹口与枪机推弹行程的同轴度误差控制在合理区间，避免出现推弹卡滞、掉弹故障。模型中清晰呈现了内部的弹药排列逻辑，双排双进的布局在压缩弹匣整体宽度的同时，可容纳20发7.62mm口径步枪弹，托弹簧采用等节距螺旋设计，

　　托弹板的导向筋与壳体内侧的导向槽配合，保证托弹板上下运动时无偏斜，从最下方弹药到抱弹口位置的托弹力保持线性变化，不会出现最上方几发弹药供弹力过大导致的枪机复进受阻，也不会因最后几发弹力不足引发供弹不到位问题。半透明的壳体设计除了方便射手快速观察余弹量，在结构验证阶段也可直接观测内部弹药的运动姿态，排查供弹路径上的干涉点，壳体外侧的防滑纹路、底部的排水排沙槽结构都做了还原，这些细节设计对应实际使用中雨天、沙尘环境下的可靠性需求，泥沙可通过底部槽位直接排出，不会堆积在弹匣内部影响托弹板运动。安装边界方面，弹匣上部的抱弹口卡扣尺寸、插入机匣的导向段长度完全匹配G3系列步枪的弹匣井标准尺寸，可直接适配同系列枪械的装配公差要求，壳体壁厚均匀，

　　既保证了装弹后的结构强度，避免摔落、挤压时出现壳体开裂，也控制了整体重量，不会给射手带来额外的负重负担。从设计思路来看，该模型将内部所有运动部件都做了等比例还原，没有做结构简化，对于从事轻武器配件设计、战术装备研发的结构工程师来说，可直接参考其内部的供弹路径设计、弹簧参数匹配逻辑，也可基于该模型拓展设计快拔套、并联器等配套附件，验证不同改装方案下的装配干涉问题。
