CoreXY结构数控运动平台设计方案

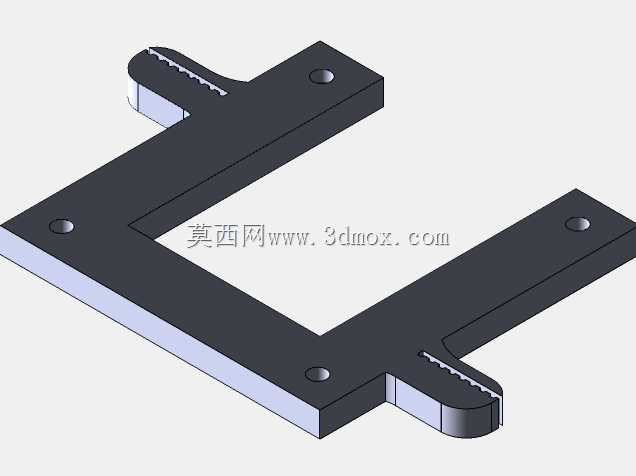

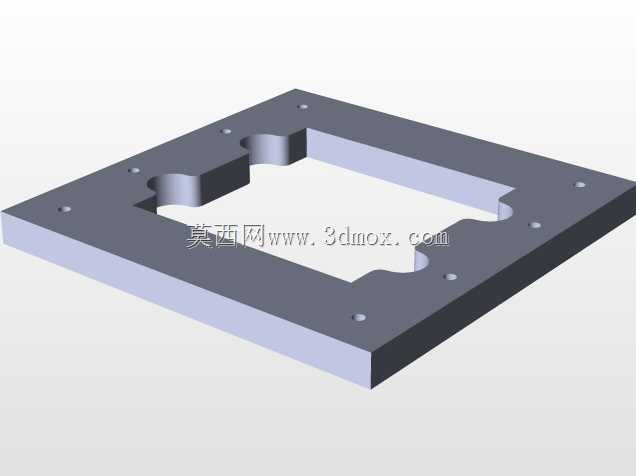

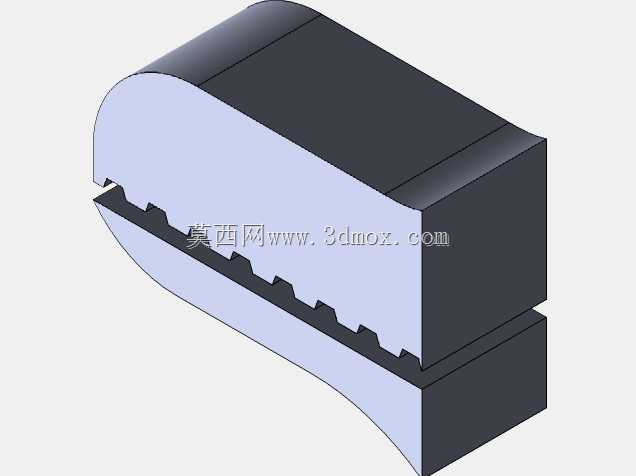

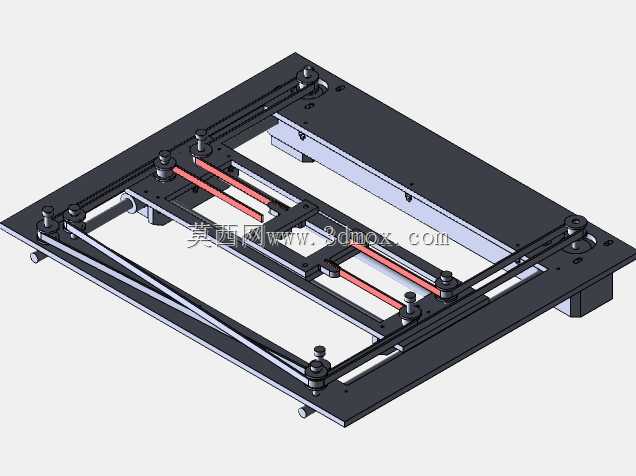

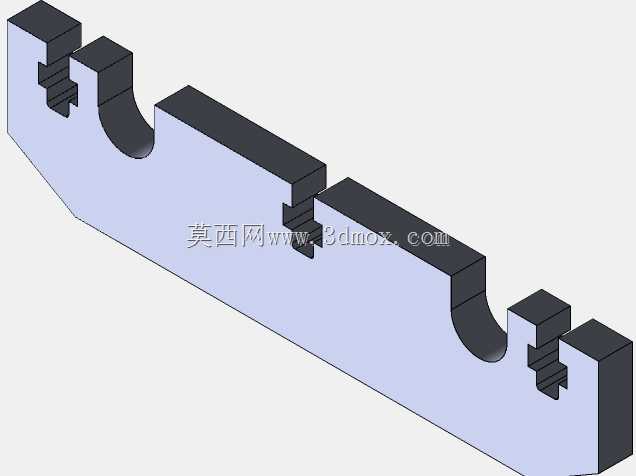

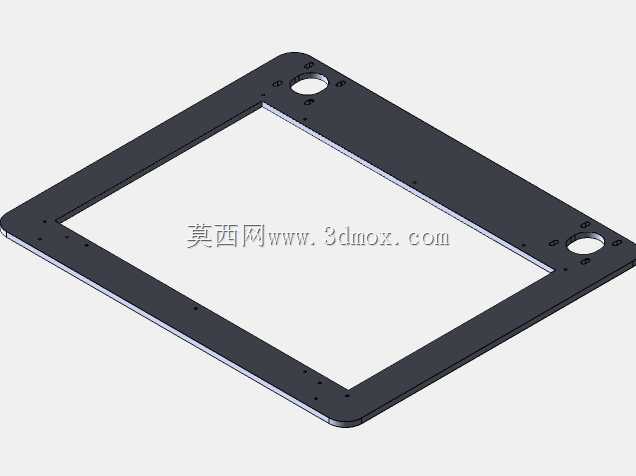

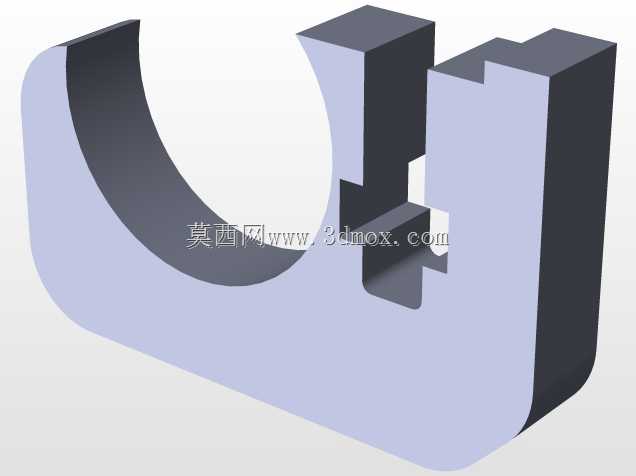

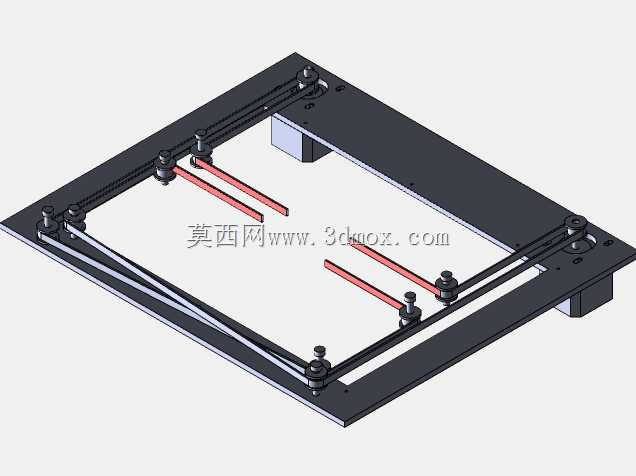

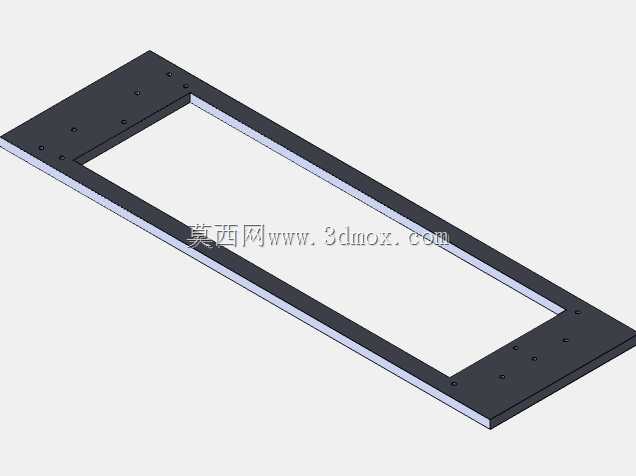

这款CoreXY结构数控运动平台，主要面向桌面级精密数控作业场景，可适配小型雕刻、点胶涂覆、柔性物料拾取摆放、桌面级增材制造等多种轻载精密运动需求，在小型实验室打样、个人创客工坊、小批量定制化生产场景中，能够提供稳定的二维平面高精度运动输出，相比传统十字滑台结构，它的运动惯量更低，高速运行下的动态稳定性更优。从功能特性来看，该平台采用经典CoreXY并联传动逻辑，两组同步带沿框架正交布置，通过两个动力源的同向、反向转动配合，实现运动端在XY平面内的精准位移，这种结构将驱动部件固定安装在平台基座上，运动端仅承载执行作业头，大幅降低了运动部件的整体重量，在高速往复运动时能够有效减少惯性冲击，提升运动定位精度，同时框架式的基座结构预留了充足的内部空间，可根据实际作业需求加装Z轴升降模组、作业头固定夹具、物料定位治具等扩展部件。在设计思路上，整体采用矩形板式基座作为承载基础，四个角点位置布置带座轴承作为同步带的换向支撑，保证传动带的张紧路径平直顺畅，减少传动过程中的带体抖动与回程间隙；基座下方预留了等高支撑垫的安装位，既可以保证平台放置的水平度，也能为底部走线、底部安装的电控部件留出足够的避让空间；运动端的滑架采用轻量化设计，配合线性导轨做运动导向，保证运动过程的顺滑无卡滞，同时滑架上预留了标准化的安装孔位，可快速适配不同类型的作业执行端。从安装边界来看，该平台整体为规整矩形结构，外轮廓尺寸适配常规桌面设备的摆放空间，基座板上预留了多组安装固定孔，既可以直接放置在水平工作台面使用，也可以通过螺栓固定在设备机架上集成到整套自动化产线单元中；传动带的张紧结构集成在换向轮安装座上，无需额外拆解框架即可完成传动带的张紧度调节，日常维护操作十分便捷；平台的运动行程覆盖常规小型作业的幅面需求，运动范围内无结构干涉点，能够保证作业头在全行程内顺畅移动，不会出现结构碰撞、带体剐蹭等问题。在实际使用中，该平台可根据搭载的作业头类型切换不同的应用场景，搭载雕刻主轴即可完成软质材料、薄型板材的精细雕刻作业，搭载点胶阀即可完成小尺寸工件的精密点胶涂覆，搭载挤出头即可作为桌面级3D打印机的核心运动机构，搭载吸嘴即可完成小型电子元器件的拾取摆放作业，整体结构的扩展性强，传动精度稳定，能够满足多种轻载精密数控作业的使用需求。
