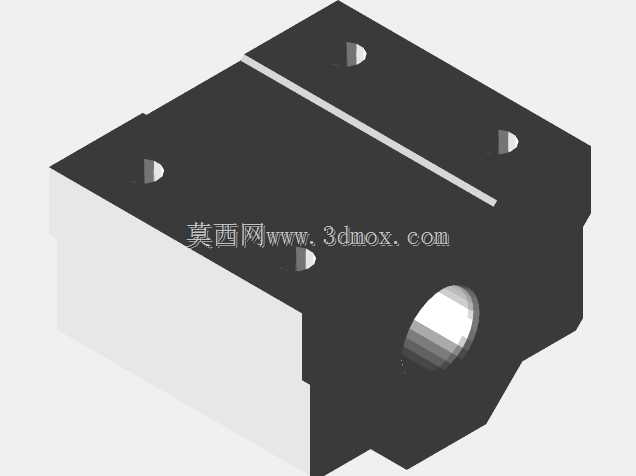

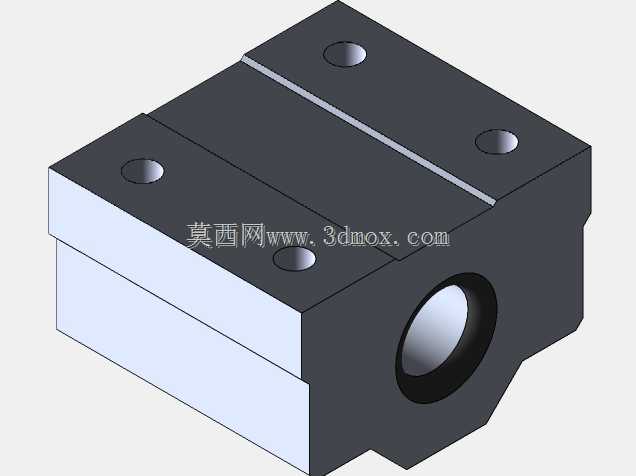

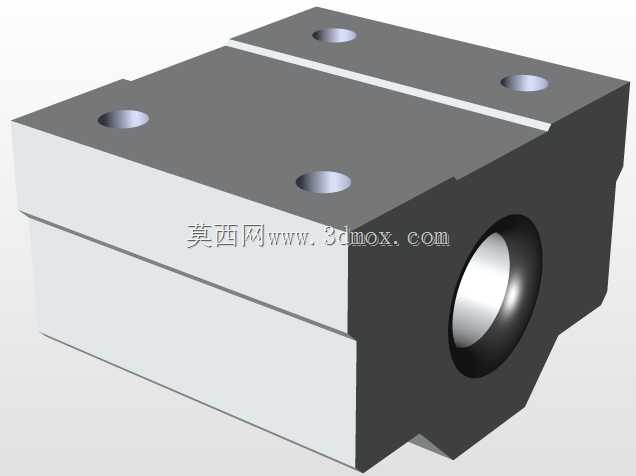

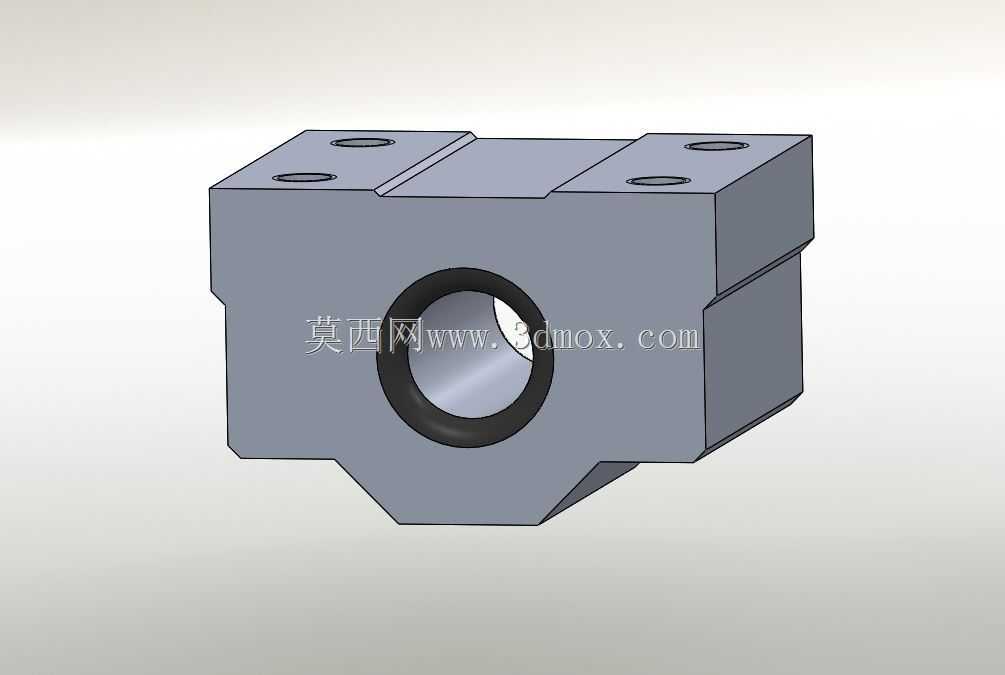

SCS10UU箱式直线运动球轴承滑块

这款SCS10UU直线运动球轴承滑块，是线性传动系统中应用极为广泛的导向支撑部件，在各类需要实现精准直线往复运动的设备中承担核心导向承载作用，常见于自动化生产线的移栽机构、小型数控设备的进给轴、包装设备的物料推送工位、3D打印设备的运动轴组、电子加工设备的位移平台等场景，能够为运动部件提供稳定的低摩擦直线运动轨迹，保障设备运行的平顺性与定位精度。

从实际用途来看，该部件主要配套直径10mm的光轴导轨使用，作为运动负载的安装载体，既可以承载安装在其安装面上的执行元件、工装夹具等负载，又能沿着光轴实现顺畅的直线滑动，将旋转运动转化为高精度直线运动，或是为直线动作的部件提供可靠的径向支撑与运动导向，避免运动过程中出现偏摆、卡滞的问题，大幅降低传动过程中的摩擦阻力，提升设备整体的运行效率与使用寿命。

在功能特性上，该滑块内置精密直线球轴承结构，钢珠在轴承滚道内循环滚动，相比滑动导向结构摩擦阻力更小，启动无明显空程，运动灵敏度高，即使在低速往复运动场景下也不会出现爬行现象；整体采用箱式封闭结构设计，对配套光轴的包覆性更好，能够承受一定的径向载荷与轻微的偏载，抗冲击性能优于开口式直线轴承结构；滑块本体采用高强度金属材质加工，刚性充足，长期受力下不易出现形变，保障运动精度的长期稳定性。

设计思路上，这款滑块充分考虑了现场安装与维护的便捷性，顶部设置四个对称分布的安装螺纹孔，可直接通过螺栓将负载部件固定在滑块顶面，无需额外设计转接安装板，简化了设备的整体结构；中心的轴承安装孔与内置轴承采用过盈配合装配，保证轴承与滑块本体的同轴度，避免运行过程中轴承出现窜动；整体外形采用方正的切削式结构，边角做了倒角处理，既减少了安装过程中的磕碰风险，也能在紧凑的设备安装空间内实现便捷装配，不会与周边其他部件产生结构干涉。

从安装边界来看，该滑块中心通孔直径适配10mm标准直线光轴，整体外形尺寸紧凑，安装孔位间距符合行业通用安装标准，可直接替换同规格的同类滑块产品，无需对原有设备的安装结构做额外修改；滑块的轴向长度与径向宽度经过优化，在保证足够承载能力的前提下尽可能压缩了整体体积，能够适配空间受限的小型自动化设备安装需求，安装时只需保证配套光轴的平行度与直线度，将滑块穿入光轴后固定顶部负载即可完成装配，日常维护仅需定期向轴承内补充润滑脂，就能长期保持顺畅的运行状态。
