复古脚踏式木质木工旋切加工设备

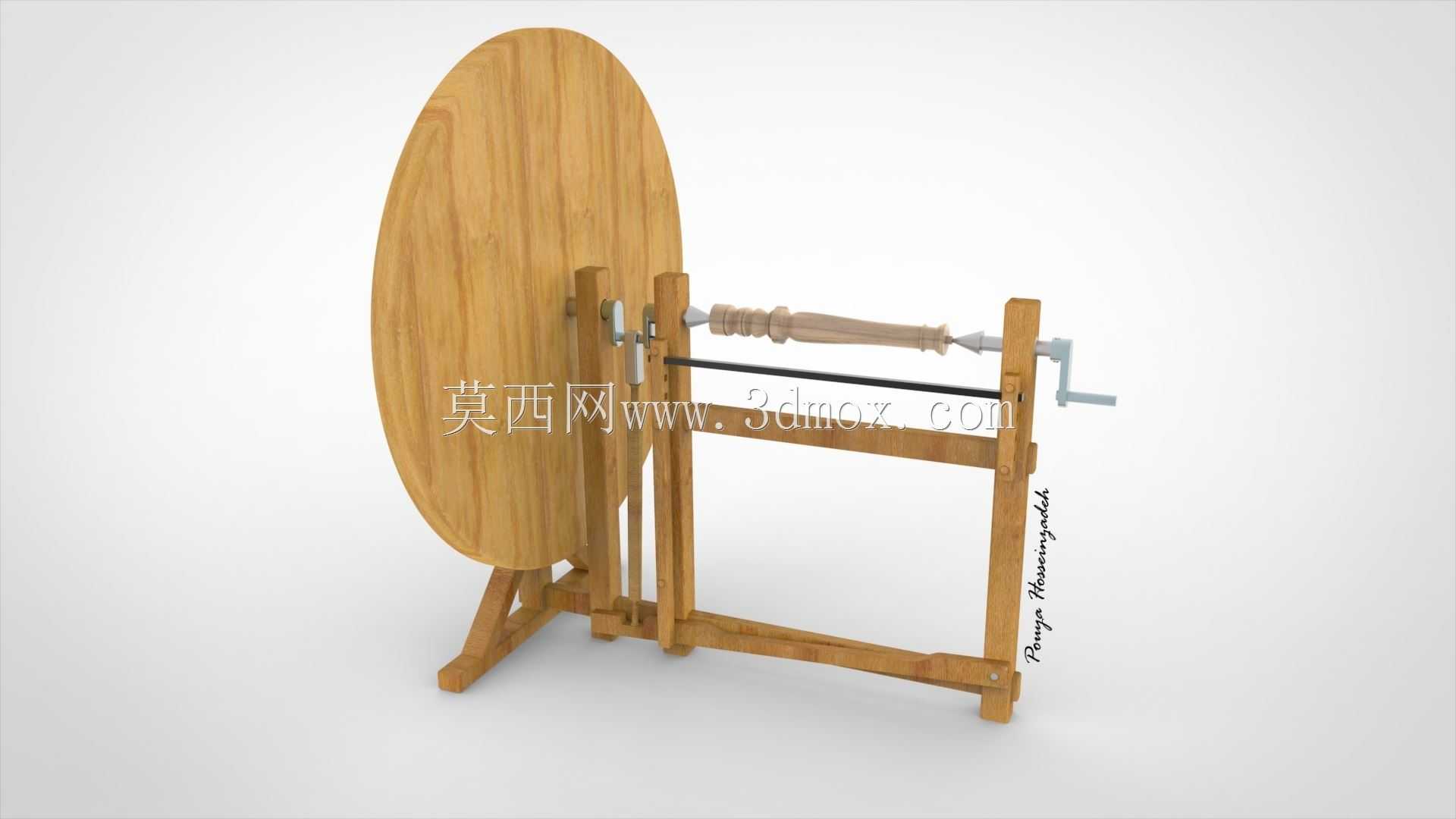

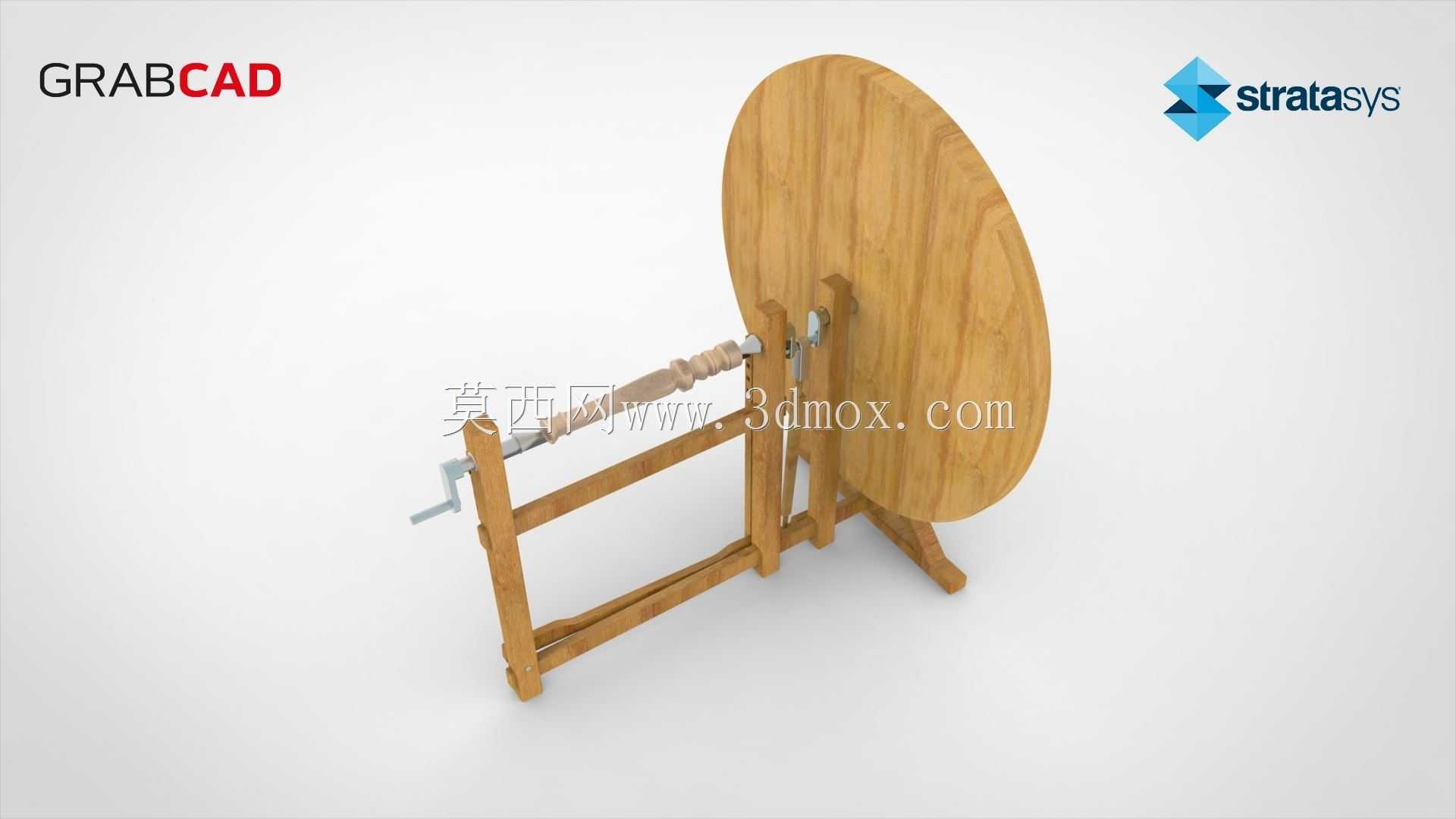

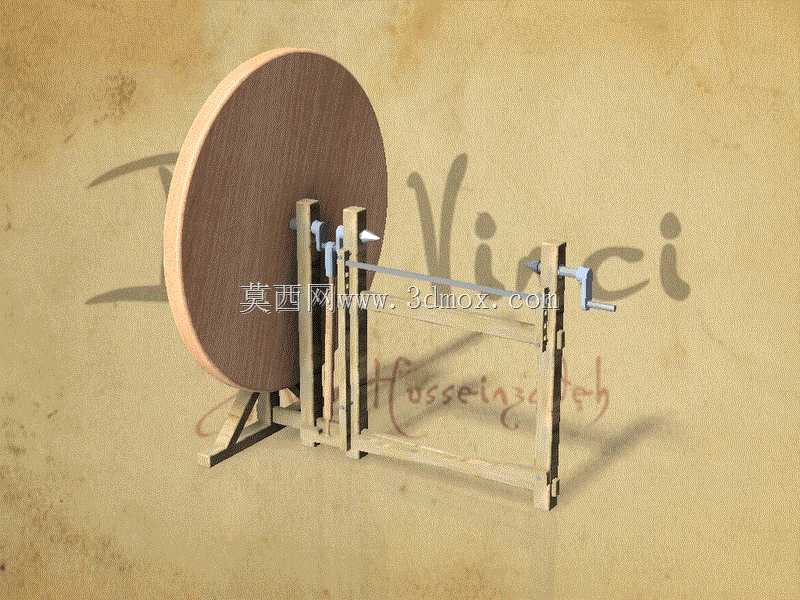

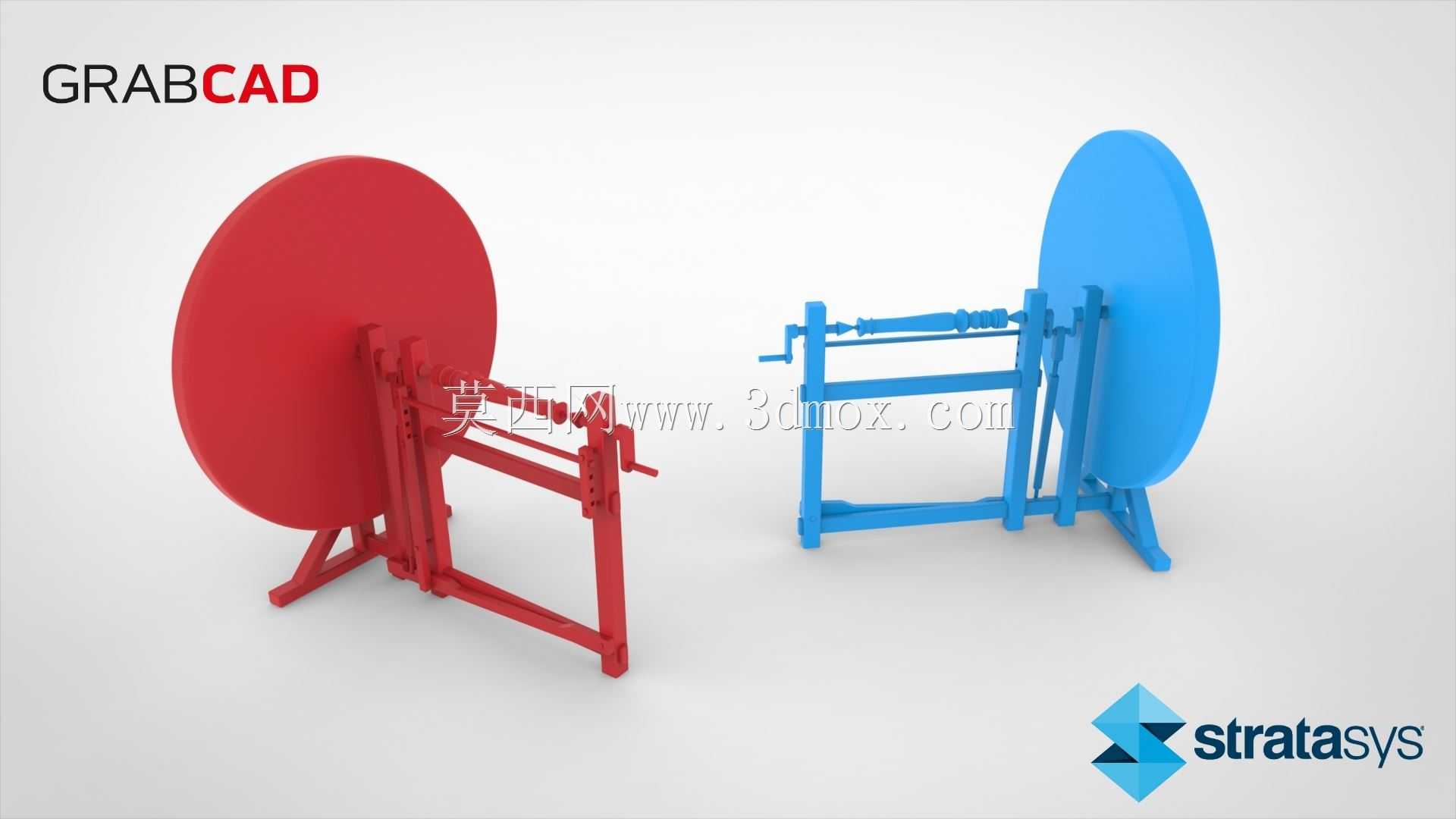

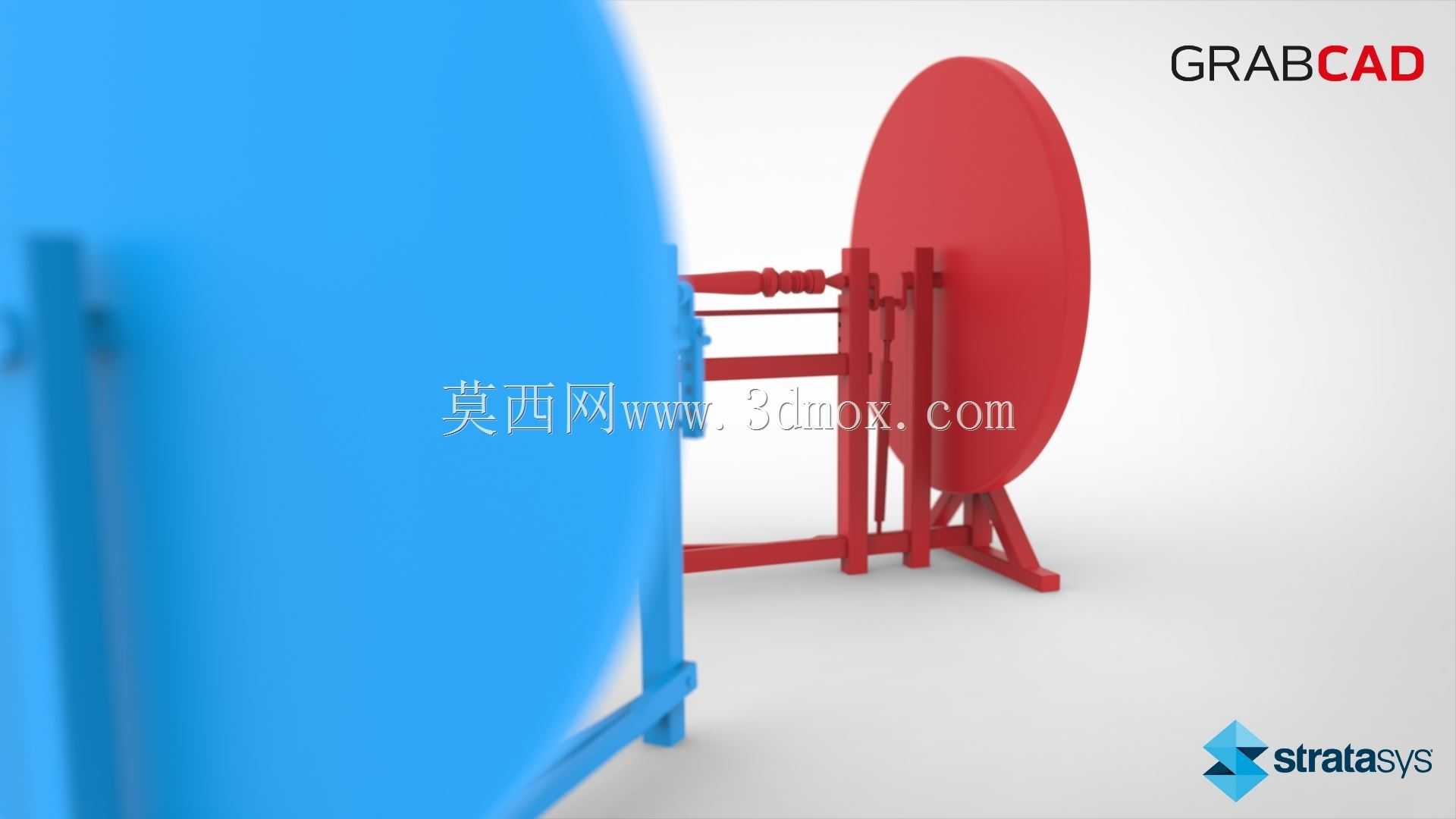

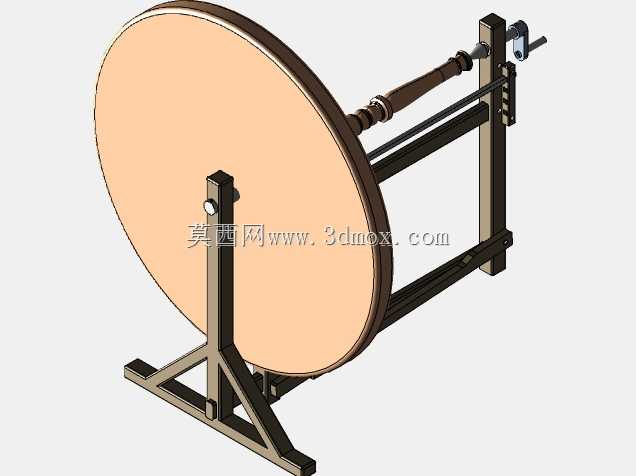

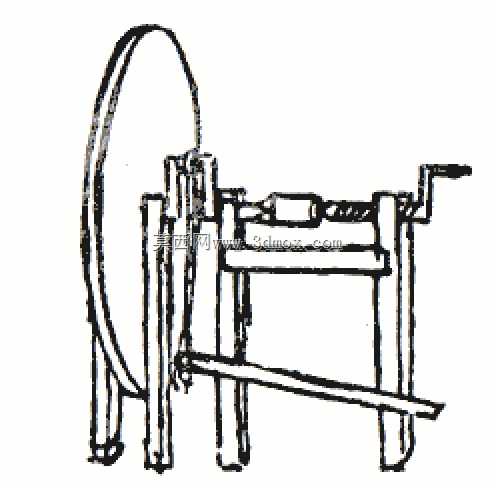

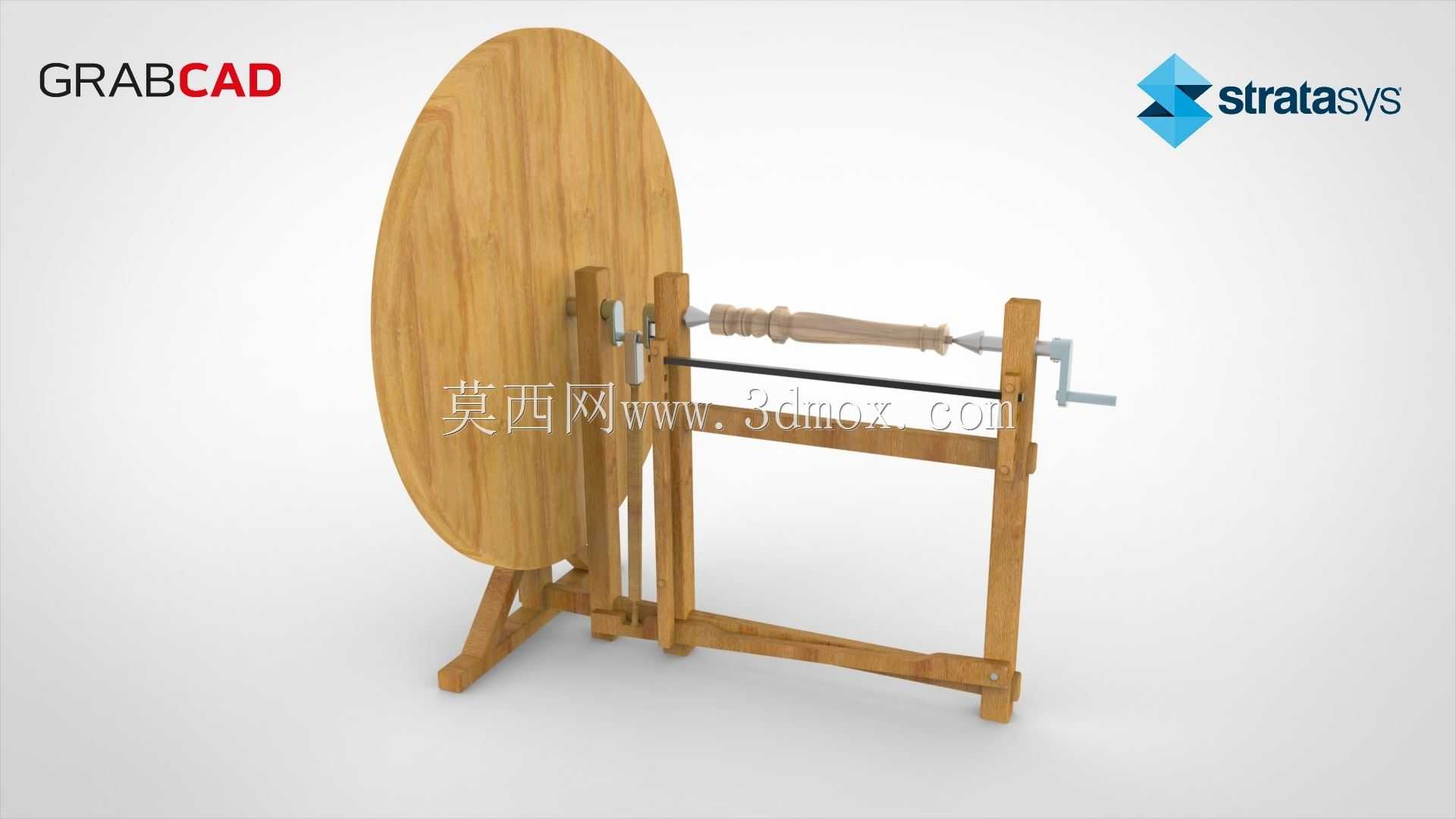

这款脚踏式木质加工设备，是早期手动木工旋切作业的典型机具形态，主要面向小型木作工坊、传统木艺加工场景，可完成木质回转体工件的外圆车削、端面修整、简易成型面加工等工序，适合加工小型木柄、装饰木件、简易回转类木构件，在没有电力驱动的传统加工场景下，能够为木工提供连续的回转加工动力，完成基础的回转类木作加工需求。设备整体采用全木质框架结构作为承载主体，核心动力传递结构由大尺寸木质飞轮、曲柄连杆机构、脚踏驱动板共同组成，作业时操作人员通过脚踩踏板带动曲柄做往复摆动，曲柄与飞轮配合将往复动作转化为飞轮的连续回转运动，飞轮的大尺寸轮盘能够储存足够的转动惯量，有效抵消曲柄经过运动死点时的动力中断问题，保证主轴输出连续平稳的回转动力，避免加工过程中出现转速骤降、卡顿导致的工件表面刀痕问题。设备的装夹端采用简易顶针结构，可适配不同长度的小型木质工件，刀架位置设置了可横向滑移的木质靠架，能够为手持车刀提供稳定的支撑基准，操作人员可根据加工需求调整靠架的前后位置，匹配不同直径工件的加工进刀需求。设备整体外形边界尺寸为400mm×250mm×300mm，整体结构紧凑无需外接动力源，放置在常规木质工作台面上即可完成安装固定，不需要额外的地基固定或动力线路布设，适合流动作业或小型作坊的狭小空间使用。设计上充分利用了木材易加工、成本低廉的特性，整体结构没有复杂的金属传动构件，核心传动逻辑依靠曲柄飞轮的惯性储能实现连续旋转，既降低了设备的制造成本，也让设备的维护检修变得极为简便，日常使用仅需对转动铰接位置做润滑保养即可长期稳定运行。这种结构设计还原了早期人力驱动加工设备的动力传递逻辑，通过大质量飞轮的储能作用解决了人力驱动的动力断续问题，用最简易的结构实现了连续回转加工的核心功能，即使在现代小型木艺DIY场景下，这类结构也具备很高的参考价值，能够为手动加工设备的动力优化设计提供成熟的结构思路。
