菱形带座外球面轴承三维结构设计

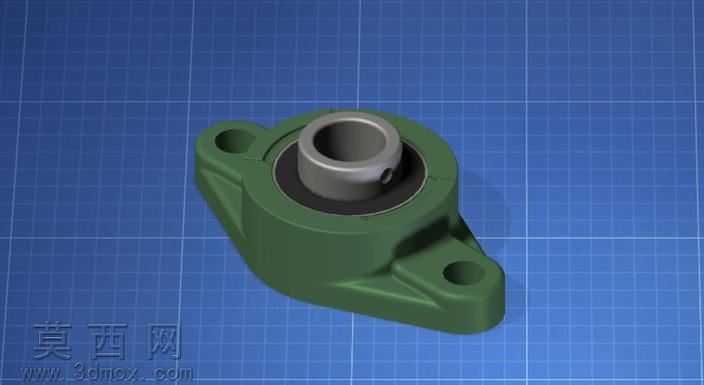

本作品为菱形法兰式带座外球面轴承的三维建模成果，建模过程中严格遵循机械零部件的实际生产尺寸规范，对整体结构进行1:1比例还原。建模阶段首先完成轴承座主体的结构搭建，采用灰铸铁材质的实体建模逻辑，对菱形座体的两个安装耳、安装通孔、轴承容纳腔进行精准的特征绘制，通过拉伸、切除、圆角等基础建模命令，还原座体表面的铸造圆角、安装面的平整结构，保证座体的壁厚均匀性符合铸造工艺要求，避免出现建模过程中的壁厚突变、特征干涉等问题。其次完成内置外球面轴承的建模，对轴承内圈、外圈、滚动体容纳槽、顶丝锁紧结构进行精细化特征构建，还原内圈的顶丝孔、内孔的光滑配合面，以及外圈的球面配合结构，保证轴承与座体的球面配合间隙符合实际装配要求，能够模拟轴承在座体内的调心功能。材质与渲染阶段，为轴承座主体赋予深绿色铸铁喷漆材质，调整材质的粗糙度、反光度参数，还原铸铁件表面哑光喷漆的真实质感；为轴承内圈、顶丝赋予金属镀铬材质，模拟轴承钢件的金属光泽与表面加工纹理，对安装孔的内壁、座体的安装贴合面进行材质细节区分，还原机械加工面与铸造喷漆面的质感差异。结构设计上，该菱形带座轴承采用两个螺栓安装孔的固定方式，相比方形座体占用安装空间更小，适合安装面空间受限的传动场景，内置的外球面轴承具备一定角度的调心能力，可补偿传动轴安装过程中的同轴度误差，顶丝锁紧结构可实现轴承内圈与传动轴的快速固定，拆装维护便捷。建模过程中对所有装配特征进行了干涉检查，确保轴承在座体内的转动无卡滞，安装孔的位置度、轴承内孔与安装面的垂直度均符合机械设计公差要求，整体模型可用于机械传动系统的装配模拟、工况演示，也可作为相关零部件选型、教学演示的数字化参考模型，完整还原了该类通用传动支撑部件的结构特征与装配逻辑。
