达芬奇透镜抛光设备结构设计

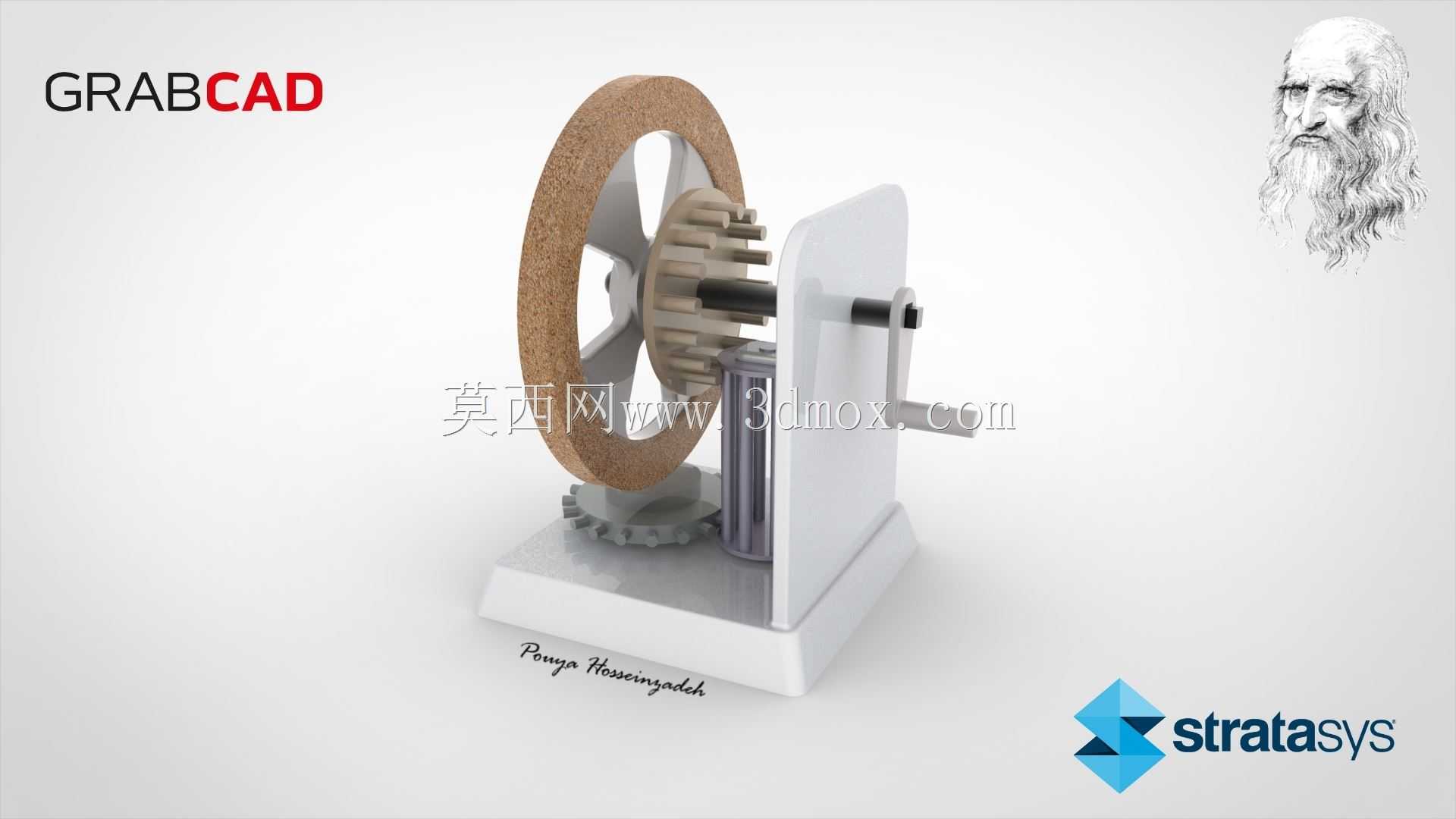

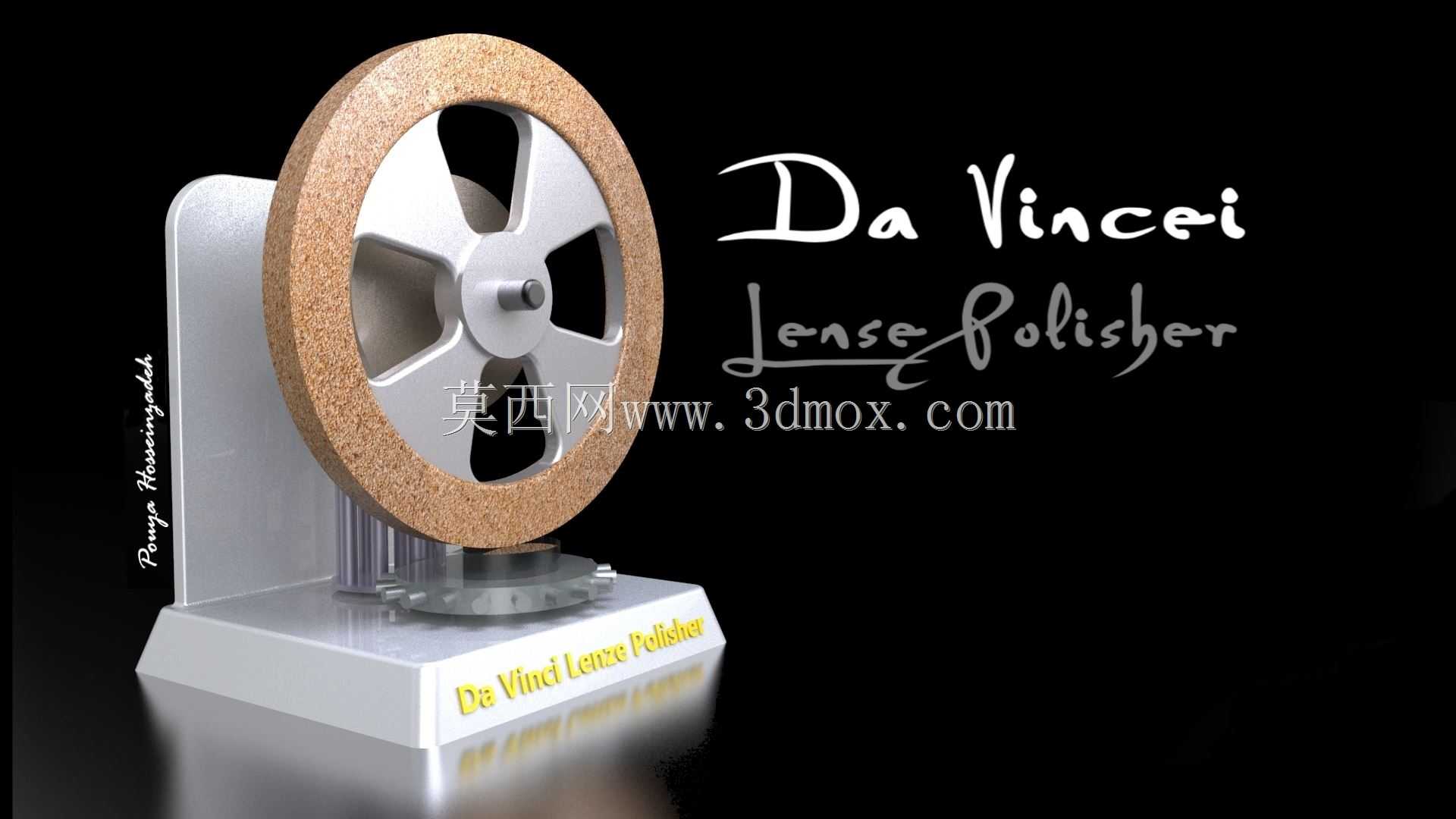

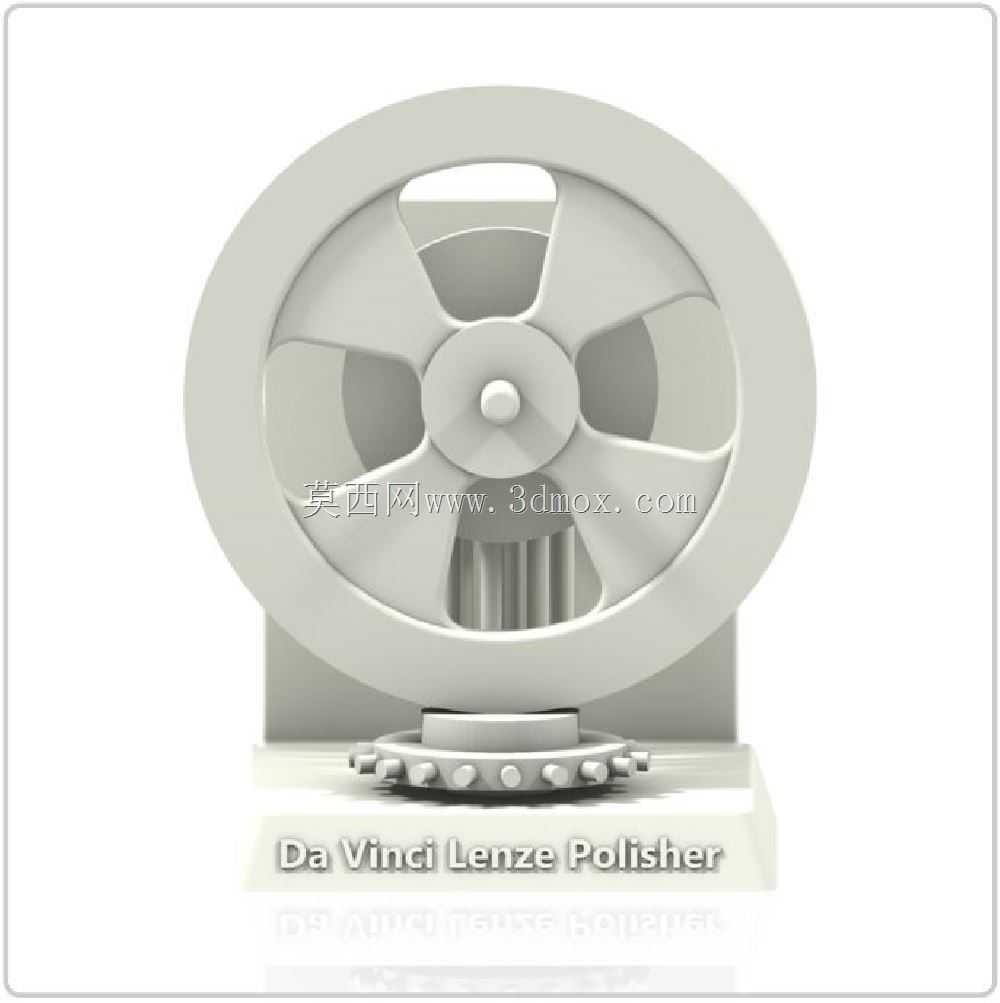

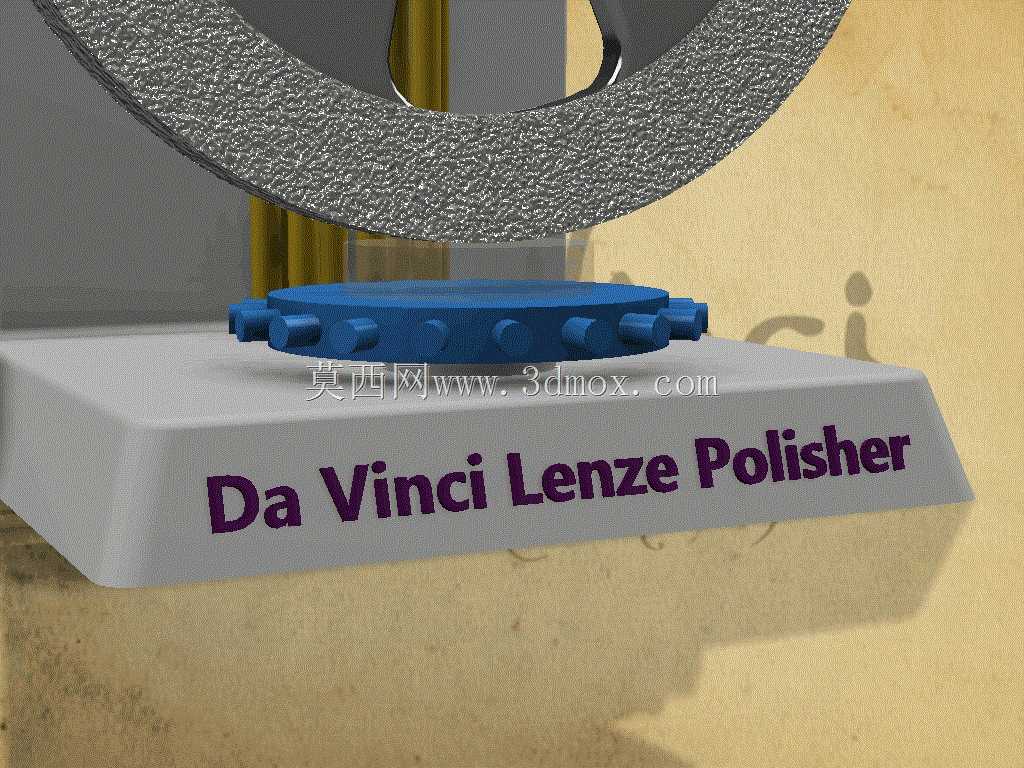

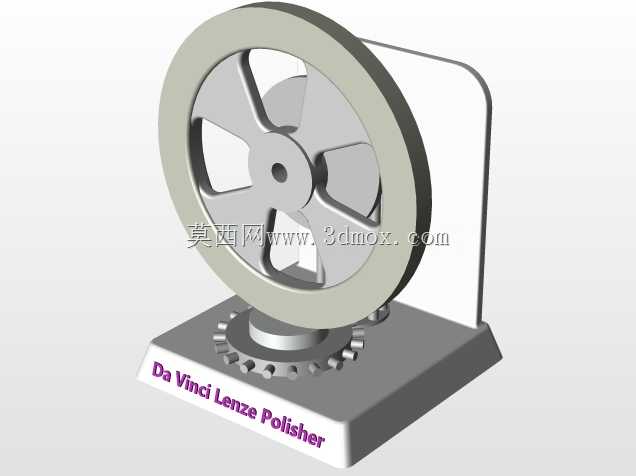

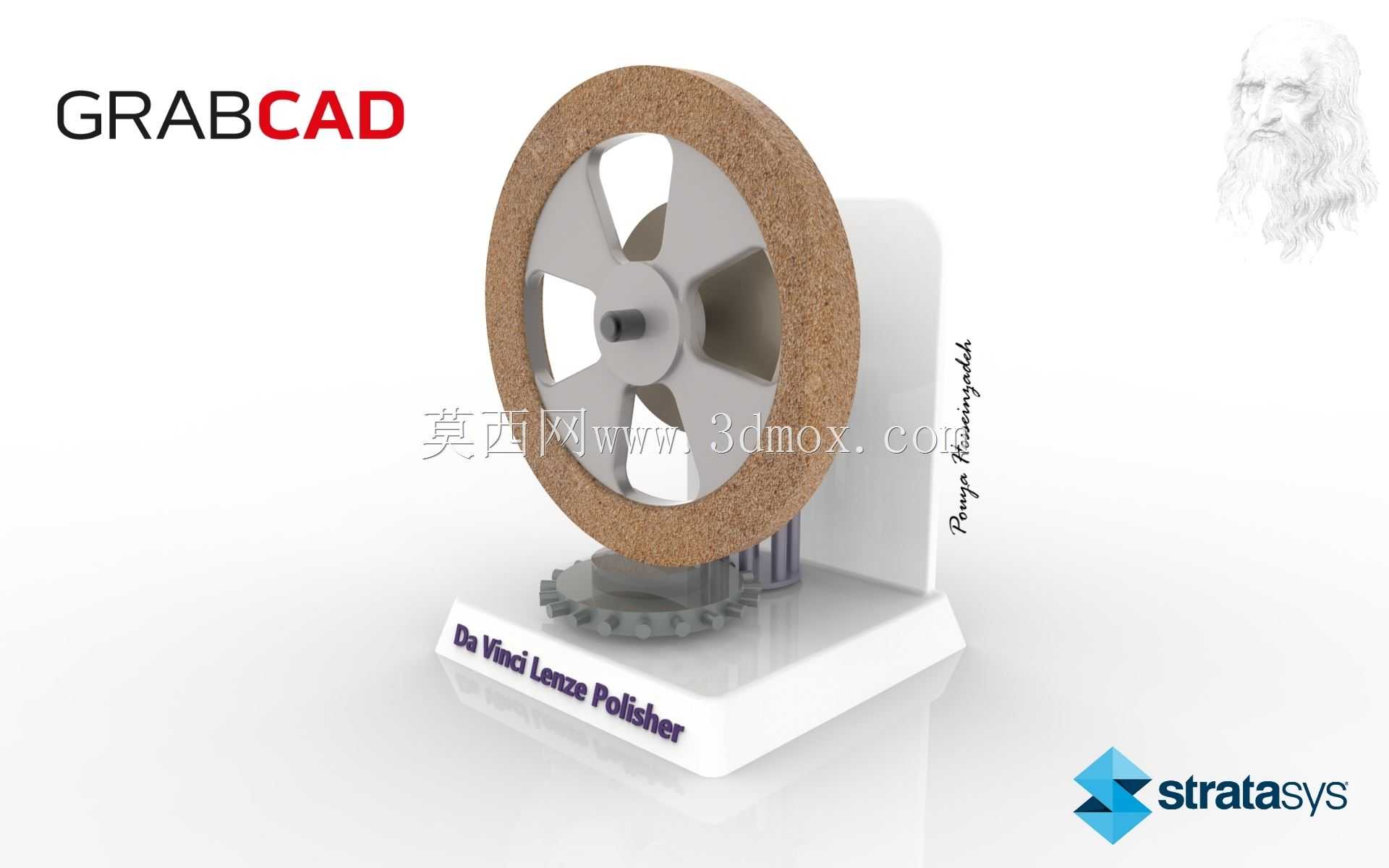

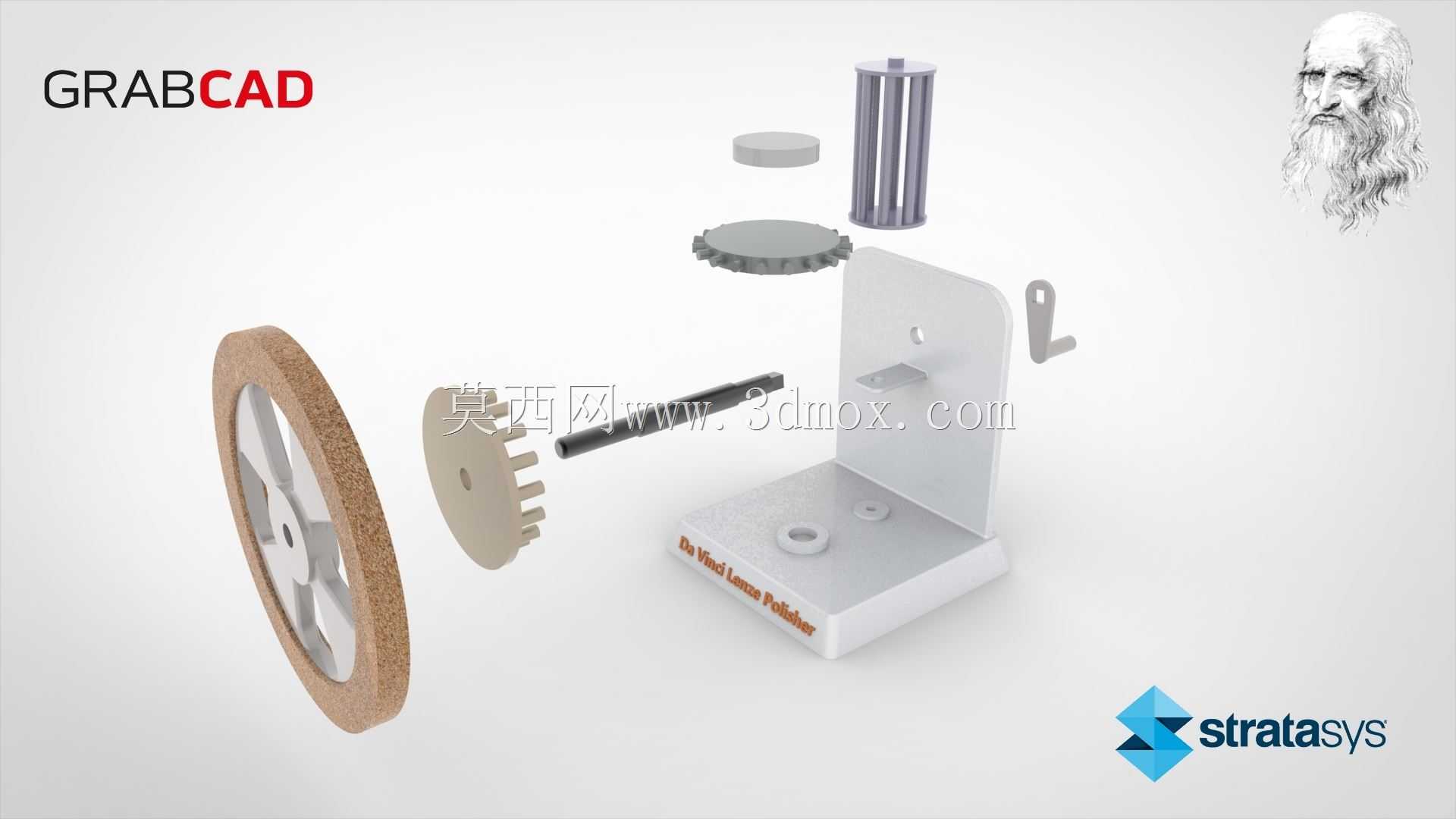

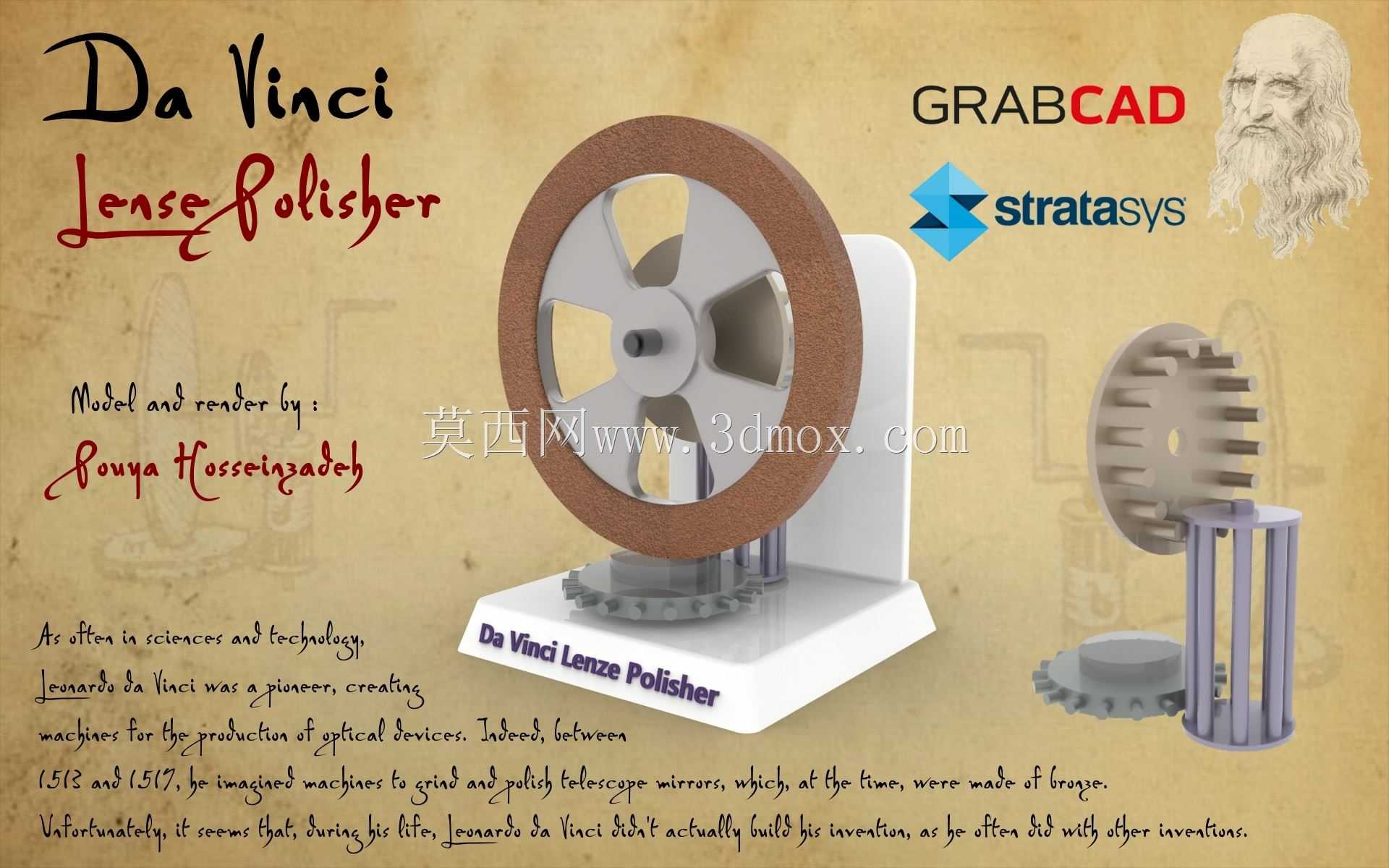

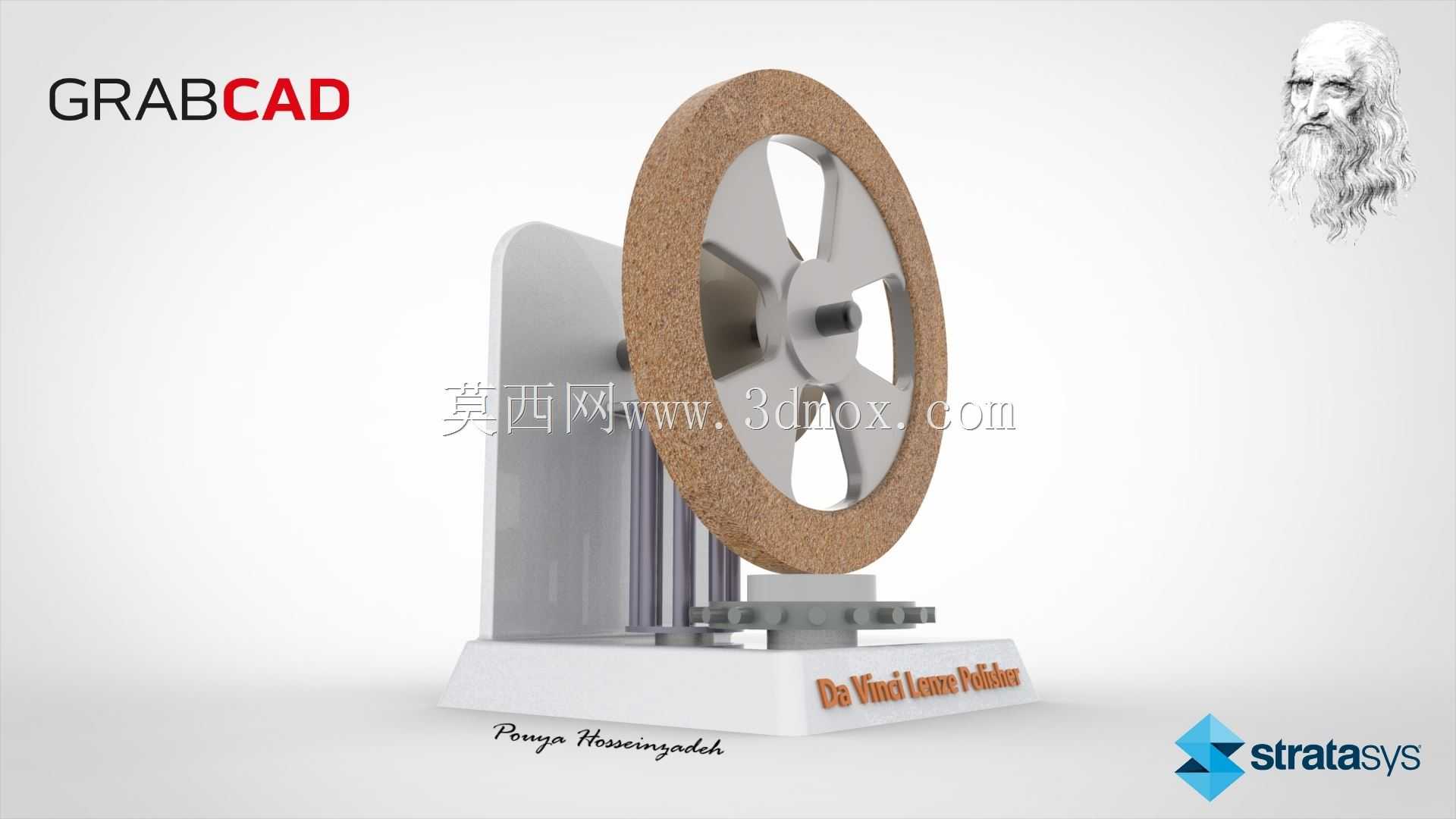

这款透镜抛光设备的设计溯源可追溯至早期光学器件加工的探索构想，核心应用场景面向早期光学透镜的精密研磨抛光工序，适配青铜材质等早期光学镜片基材的表面精加工需求，能够完成透镜表面的均匀抛磨作业，为早期望远镜等光学仪器的镜片制备提供加工载体。设备整体采用立式单磨轮布局结构，核心作业部件为环形抛光磨轮，磨轮外圈采用致密磨料层设计，能够贴合透镜曲面完成连续的磨削抛光动作，磨轮通过中心轴系固定在立式支撑臂上，支撑臂采用一体化立式结构，底部与方形基座稳固连接，保障设备运行过程中的结构稳定性，避免磨轮高速转动时产生的振动影响抛光精度。基座采用方正台式设计，既作为整机的承重承载结构，也可预留工位放置待加工透镜的装夹定位机构，磨轮下方对应设置镜片承托工位，能够实现磨轮与待加工透镜的精准对位，保障抛光过程中磨削压力均匀分布。设计思路上还原了早期机械设计的简洁实用逻辑，没有冗余的复杂传动结构，通过磨轮的定轴转动配合镜片的进给调整，即可完成透镜表面的全区域抛光作业，整体结构传动路径短，机械损耗低，即便采用早期的动力驱动方式也可顺畅运行。设备外形边界尺寸控制在350mm×350mm×400mm区间，属于台式小型加工设备范畴，无需大面积安装场地，放置在常规工作台面即可完成安装固定，安装时仅需保障基座水平放置，固定基座底部四个角点即可完成整机定位，无需额外的复杂地基施工。磨轮的转动半径经过精准测算，作业过程中磨轮外缘不会超出基座的边界范围，能够避免作业过程中磨料飞溅范围过大，同时也保障操作人员的作业安全。设备的磨料层与轮体采用分体式设计思路，磨料层磨损后可单独更换，无需整体替换磨轮，降低了设备的使用维护成本，支撑臂与基座的连接采用可拆卸紧固结构，便于后期拆解维护轴系部件，加注润滑介质保障转动顺畅。这款设备的结构设计充分贴合早期光学加工的实际生产需求，在有限的结构尺寸内实现了透镜抛光的核心功能，整体结构紧凑可靠，既还原了早期机械设计的巧思，也具备小型抛光设备的实用功能属性，可用于光学加工原理演示、复古机械结构展示，也可经过适配改造用于小型光学镜片的手工抛光作业，其立式布局的设计思路也可为现代小型台式抛光设备的结构优化提供参考。
